Датчик уровня топлива — ключевой элемент системы управления автомобилем, отвечающий за измерение количества топлива в баке. Его корректная работа обеспечивает комфортное вождение и предотвращает поломки двигателя из-за недостатка топлива. В статье рассмотрим устройство датчика, его принцип работы, основные причины неисправностей и методы диагностики, что поможет владельцам автомобилей своевременно выявлять и устранять проблемы.
Принцип действия
Датчик уровня топлива отправляет сигнал, отражающий количество топлива в баке, на индикатор. Существует два основных типа датчиков: аналоговые и цифровые. Аналоговые датчики используются редко из-за низкой надежности. Цифровые датчики преобразуют аналоговые данные в цифровой формат и учитывают неравномерное распределение топлива и геометрию резервуара, что снижает погрешность измерений.
Эксперты в области автомобильной электроники подчеркивают важность правильной диагностики датчика уровня топлива для обеспечения надежной работы транспортного средства. Датчик, отвечающий за измерение уровня топлива в баке, может подвергаться различным воздействиям, включая коррозию, механические повреждения и электрические сбои. Специалисты рекомендуют регулярную проверку этого компонента, так как его неисправность может привести к неправильным показаниям на приборной панели и, как следствие, к неожиданным остановкам автомобиля. Для диагностики используются как визуальные методы, так и специализированные сканеры, позволяющие выявить ошибки в системе. Профессионалы также акцентируют внимание на необходимости замены датчика при первых признаках неисправности, чтобы избежать более серьезных проблем с топливной системой.
Поплавковые измерительные устройства

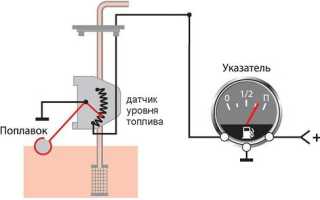

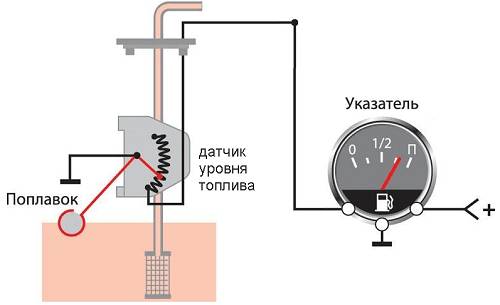

В современных автомобилях уровень бензина или дизельного топлива измеряется при помощи цифровых потенциометрических (поплавковых) устройств. В таких системах положение поплавка, изготовленного из пенопласта, легкого металла или пластика, задает значение уровня горючего в топливном баке.
Такая схема обладает целым рядом преимуществ:
- простота устройства;
- надежность в эксплуатации;
- невысокая стоимость.
К недостаткам можно отнести подвижность контактов, что может приводить к их окислению и износу.
По конструкции различают два вида поплавковых датчиков:
- рычажные;
- трубчатые.
| Компонент датчика уровня топлива | Функция компонента | Возможные неисправности и методы диагностики |
|---|---|---|
| Поплавок | Измеряет уровень топлива в баке, перемещаясь по мере изменения уровня. | Заедание, повреждение механизма, негерметичность, коррозия. Диагностика: визуальный осмотр, проверка плавности хода, измерение сопротивления. |
| Резистивный делитель напряжения (резистор) | Преобразует механическое перемещение поплавка в электрический сигнал, изменяя сопротивление. | Обрыв цепи, короткое замыкание, изменение сопротивления (нелинейность). Диагностика: измерение сопротивления на разных уровнях, проверка целостности цепи. |
| Электрический разъем | Обеспечивает электрическое соединение датчика с блоком управления. | Окисление контактов, повреждение проводов, плохой контакт. Диагностика: визуальный осмотр, проверка напряжения на контактах, проверка целостности проводов. |
| Блок управления двигателем (ECU) | Получает сигнал от датчика и отображает информацию на приборной панели. | Неправильная обработка сигнала, неисправность программного обеспечения. Диагностика: считывание кодов ошибок, проверка напряжения сигнала на входе ECU. |
Интересные факты
Вот несколько интересных фактов о датчиках уровня топлива и их диагностике:
-
Принцип работы: Датчики уровня топлива могут использовать разные принципы работы, включая поплавковые, емкостные и ультразвуковые технологии. Поплавковые датчики, например, используют механический поплавок, который поднимается и опускается в зависимости от уровня топлива, изменяя сопротивление в электрической цепи.
-
Калибровка и диагностика: Современные автомобили часто оснащены бортовыми системами диагностики (OBD), которые могут автоматически определять неисправности датчика уровня топлива. Например, если уровень топлива не соответствует показаниям датчика, система может вывести предупреждение на приборной панели, что позволяет водителю своевременно реагировать на проблему.
-
Влияние температуры: Уровень топлива может изменяться не только из-за его количества, но и из-за температуры. Например, при нагревании топлива его объем увеличивается, что может привести к ошибочным показаниям датчика. Поэтому некоторые современные датчики уровня топлива учитывают температурные изменения для более точного измерения уровня.
Особенности датчика уровня топлива

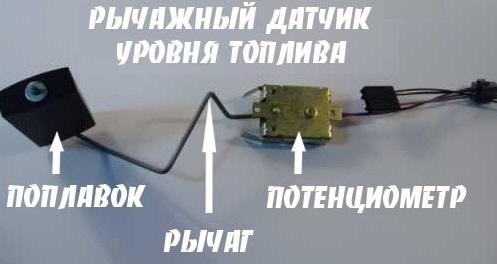

В рычажной системе поплавок соединен с реостатом через металлический рычаг. При изменении уровня топлива поплавок перемещается, вызывая вращение рычага и изменение сопротивления реостата. Это отражается на показаниях указателя уровня топлива. Рычажная конструкция универсальна и подходит для топливных баков различных форм.
Трубчатый датчик уровня топлива работает так: поплавок движется по направляющей внутри трубки. Вдоль движения поплавка расположены провода с контактными кольцами, замыкание которых фиксирует уровень топлива.
Читайте также:
Основное преимущество этой схемы — стабильность показаний при движении автомобиля по подъемам, спускам и поворотам, когда уровень топлива колеблется.
Однако использование этой системы ограничено формой топливного бака.
Альтернативные виды топлива
Как уже было отмечено, рычажные и трубчатые системы могут применяться для бензина или дизеля, но, к примеру, для этанола, метанола, биодизеля они совершенно не подходят. Контакт этих видов топлива элементами датчика приводит к быстрому выходу последних из строя. В подобных случаях применяются бесконтактные датчики уровня топлива, например, неактивные магнитные датчики положения, в которых конструктивные элементы герметично изолированы от внешних агрессивных воздействий. В них также используется поплавок, соединенный с магнитом. Магнит движется по сектору, на котором расположены металлические пластины различной длины. В зависимости от величины передаваемого сигнала, определяется величина уровня топлива в баке.
Наиболее распространенные неисправности датчика уровня топлива
Определить неисправность датчика уровня топлива можно косвенно, основываясь на сбоях в работе указателя уровня. Наиболее распространенные проблемы:
- Колебания показаний могут быть вызваны износом контактных дорожек на плате из-за движения бегунка. При незначительном износе можно немного подогнуть бегунок, чтобы он не касался поврежденной области.
- Если стрелка указателя показывает ноль при полном баке, возможно, неправильно расположён ограничитель хода поплавка.
- При включенном зажигании стрелка не двигается. Это может быть связано с перегоревшим предохранителем, поврежденными проводами или окислением их наконечников.
- Если стрелка дергается и опускается на ноль, стоит проверить контакт между токосъемником и потенциометром, а также целостность обмотки потенциометра.
- Если не загорается лампочка низкого уровня топлива, это обычно связано с неисправностью потенциометра, который, вероятно, нужно заменить.
- Неверные показания о заполнении бака могут возникать из-за утечки герметичности поплавка.
Как снять датчик уровня топлива
Во многих описанных выше случаях для проверки или ремонта датчика уровня топлива его необходимо снять, а затем установить на место. Процедура снятия проводится в следующем порядке:
- Для бензинового автомобиля обязательно нужно снять минусовую клемму аккумуляторной батареи.
- Обеспечить доступ к датчику в зависимости от того, где он установлен. Выгрузить содержимое и снять обивку багажника или демонтировать подушку заднего сидения.
- Если сверху датчика установлена предохранительная пластина, нужно выкрутить крепежные болты и снять ее.
- Очистить датчик уровня топлива и поверхность бака возле него от пыли и грязи.
- Отсоединить подходящие электрические провода. Рекомендуется их предварительно промаркировать.
- Открутить болты крепления топливного датчика к баку и осторожно извлечь его во избежание повреждений элементов конструкции. В ряде случаев перед извлечением нужно будет открутить пластмассовую крышку.
Как установить датчик уровня топлива
Перед установкой датчика уровня топлива выполните следующие шаги:
- Очистите место установки от старого герметика.
- Установите новую прокладку, проверив совпадение отверстий для крепежа. Для автомобилей старше 10 лет рекомендуется дополнительно использовать герметик.
- Соберите в обратном порядке разборки.
- Проверьте показания индикатора уровня топлива.
- Пройдите 30-50 км, затем проверьте доступ к датчику на наличие запаха топлива и утечек.
Советы по выбору датчика уровня топлива
Выбор датчика уровня топлива является важным этапом при проектировании и эксплуатации топливных систем, как для легковых автомобилей, так и для коммерческого транспорта. Правильный выбор устройства позволяет обеспечить точность измерений, надежность работы и долговечность в условиях эксплуатации.
-
Читайте также:
При выборе датчика уровня топлива необходимо учитывать несколько ключевых факторов:
- Тип датчика: Существует несколько типов датчиков уровня топлива, включая резистивные, емкостные и ультразвуковые. Резистивные датчики наиболее распространены благодаря своей простоте и низкой стоимости, однако они могут быть менее точными. Емкостные датчики обеспечивают более высокую точность, но могут быть дороже. Ультразвуковые датчики используются в специализированных приложениях, где требуется высокая точность и отсутствие механических частей.
- Совместимость с топливом: Важно убедиться, что выбранный датчик совместим с типом топлива, которое будет использоваться. Некоторые материалы могут реагировать с определенными видами топлива, что может привести к повреждению датчика и неправильным показаниям.
- Диапазон измерений: Необходимо учитывать диапазон измерений датчика. Он должен соответствовать объему топливного бака и обеспечивать точные показания на всем протяжении работы. Например, для легкового автомобиля достаточно датчика с диапазоном до 60 литров, в то время как для грузовиков и автобусов может потребоваться устройство с большим диапазоном.
- Точность и разрешение: Точность измерений является критически важным параметром. Датчики с высоким разрешением могут обеспечить более точные показания уровня топлива, что особенно важно для коммерческого транспорта, где каждая капля топлива имеет значение.
- Условия эксплуатации: Датчики уровня топлива должны быть способны работать в различных условиях, включая высокие и низкие температуры, а также в условиях вибрации и ударов. Выбор устройства с соответствующей степенью защиты (например, IP67) поможет избежать проблем с эксплуатацией в сложных условиях.
- Установка и обслуживание: Удобство установки и обслуживания также играет важную роль. Некоторые датчики требуют сложной установки и регулярного обслуживания, в то время как другие могут быть установлены и забыты на длительное время. Выбор устройства с минимальными требованиями к обслуживанию может существенно снизить затраты на эксплуатацию.
- Цена: Стоимость датчика уровня топлива может варьироваться в широких пределах. Важно найти баланс между ценой и качеством, чтобы не переплачивать за ненужные функции, но и не экономить на качестве, что может привести к дополнительным расходам в будущем.
В заключение, выбор датчика уровня топлива требует внимательного анализа различных факторов, включая тип устройства, его совместимость с топливом, диапазон измерений, точность, условия эксплуатации, удобство установки и обслуживания, а также стоимость. Правильный выбор позволит обеспечить надежную и эффективную работу топливной системы, что в свою очередь повысит общую эффективность транспортного средства.
Вопрос-ответ
Как понять, что неисправен датчик уровня топлива?
Датчик бензина неправильно показывает уровень топлива. Если индикатор на приборной панели «не видит» полный бензобак и стрелка продолжает оставаться на нуле, то значит, что прибор, скорее всего, полностью неисправен в данный момент. Также дефект может быть связан с пробоем электроконтактов.
Как работает датчик уровня топлива?
Рабочий элемент прибора представляет собой поплавок, который погружен в топливо и соединен с потенциометром. При снижении или повышении уровня горючего меняется сопротивление потенциометра, а соответственно – напряжение на выходе. Данные о количестве горючего передаются на указатель, размещенный на приборной панели.
Как проверить датчик уровня?
Необходимо измерить напряжение, ток или сопротивление датчика с помощью мультиметра или осциллографа. Также необходимо сравнить выходной сигнал с ожидаемым значением или диапазоном, рассчитанным на основе характеристик датчика и уровня жидкости.
Что такое датчик уровня топлива?
Датчик уровня топлива (ДУТ) — устройство, предназначенное для измерения и контроля горюче-смазочных материалов (бензин, дизельное топливо, масло) на транспортных средствах, стационарных и мобильных емкостях. Датчик уровня топлива присутствует в любом автомобиле.
Советы
СОВЕТ №1
Перед началом диагностики датчика уровня топлива обязательно ознакомьтесь с технической документацией вашего автомобиля. Это поможет вам понять, как именно устроен датчик, его расположение и особенности подключения, что значительно упростит процесс проверки.
СОВЕТ №2
Используйте мультиметр для проверки сопротивления датчика уровня топлива. Это позволит вам определить, работает ли датчик корректно. Сравните полученные значения с нормами, указанными в руководстве по эксплуатации вашего автомобиля.
СОВЕТ №3
Обратите внимание на состояние проводки и разъемов, соединяющих датчик с электроникой автомобиля. Часто проблемы с показаниями уровня топлива могут быть связаны с коррозией, повреждениями или плохими контактами в этих местах.
-
Читайте также:
СОВЕТ №4
Если вы не уверены в своих силах или не имеете необходимого оборудования, лучше обратиться к профессионалам. Неправильная диагностика или ремонт могут привести к более серьезным проблемам с топливной системой вашего автомобиля.
