Как сделать двухосный прицеп для авто своими руками

Создание двухосного прицепа для легкового автомобиля своими руками — увлекательный процесс и возможность получить уникальное транспортное средство, соответствующее вашим потребностям. В этой статье рассмотрим этапы проектирования и сборки прицепа, что позволит сэкономить средства и адаптировать конструкцию под ваши задачи. Вы узнаете о необходимых материалах, инструментах и технологиях, что сделает процесс доступным даже для новичков.

Требования ГОСТ к параметрам легкового прицепа

Если вы планируете использовать самодельный прицеп, он должен соответствовать ГОСТ 37.001.220-80 «Прицепы к легковым автомобилям». Вот основные ограничения для прицепов легковых автомобилей:

1. Масса прицепа не должна превышать массу буксирующего автомобиля и 1,8 тонны.
2. Прицеп без тормозной системы должен весить не более половины массы буксирующего автомобиля.

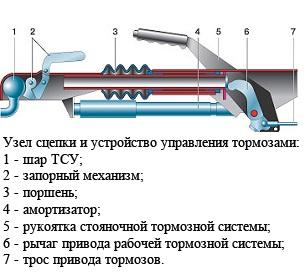

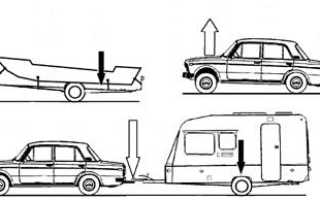

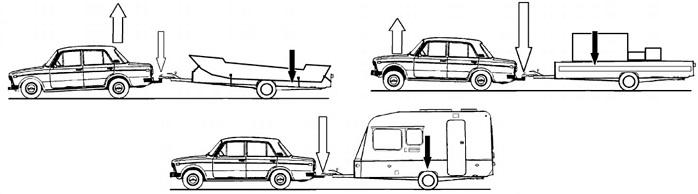

3. Статическая нагрузка на центр шарового соединения должна составлять от 25 до 100 КГС.
4. Длина прицепа не может превышать 1,5 длины буксирующего автомобиля и должна быть не более 8 метров.
5. Ширина прицепа может превышать ширину буксирующего автомобиля не более чем на 20 см с каждой стороны, но не должна превышать 230 см.
6. Высота прицепа для перевозки грузов не должна превышать 1,8 ширины колеи и 3 метра.
7. Дорожный просвет прицепа не может быть меньше клиренса буксирующего автомобиля.
8. Центр тяжести загруженного прицепа должен находиться не выше ширины колеи, умноженной на 0,725.
9. Прицеп может быть только одноосным, допускается спаренная ось с расстоянием между осями не более 1 метра.
10. Прицеп с ровным дном на горизонтальной поверхности должен иметь нагрузку на колеса одной стороны не более 0,55% от своего веса.
11. Углы отклонения дышла от продольной оси тягача определяются ОСТ 37.001.096-77.
12. К тягово-сцепному устройству (ТСУ) необходимо прикрепить два несъемных отрезка цепи или троса для страховки.
13. Прицеп должен быть оснащен двумя противооткатными упорами (башмаками).
14. На прицепе должны быть предусмотрены места для установки домкрата.
15. Рычаг управления стояночным тормозом (если предусмотрен) должен быть съемным и располагаться на правой передней части рамы или на дышле.
16. Прицеп должен иметь крылья и брызговики, если детали кузова не выполняют эту функцию.
17. Окраска и внешний вид прицепа должны соответствовать ГОСТ 7593-80.
18. Тягово-сцепное устройство должно соответствовать стандартам ОСТ 37.001.096-77 и не может быть изготовлено самостоятельно.
19. Требования к электропроводке и световым сигналам определяются ГОСТ 8769-75, ГОСТ 10984-74 и ГОСТ 20961-75.
20. Для подключения к электрооборудованию автомобиля необходим соединительный кабель с вилкой по ГОСТ 9209-76.
21. Прицеп с колесами, отличными от колес тягача, должен иметь запасное колесо и устройство для его крепления.
22. Для устойчивости отцепленного прицепа должны быть предусмотрены опорные стойки, не мешающие буксировке.
23. Прицеп должен иметь кронштейны или площадку для установки номерного знака.

ЛЕГКОВОЙ ПРИЦЕП СВОИМИ РУКАМИ

Создание двухосного прицепа для автомобиля своими руками требует внимательного подхода и знаний в области механики. Эксперты рекомендуют начать с тщательного планирования, включая выбор материалов и конструкции. Важно учитывать грузоподъемность прицепа, чтобы он соответствовал требованиям автомобиля. Использование качественных стальных профилей и осей обеспечит надежность и долговечность.

При сборке необходимо уделить внимание правильной сварке и креплению всех элементов, что гарантирует безопасность в эксплуатации. Также стоит обратить внимание на систему тормозов и освещения, чтобы прицеп соответствовал правилам дорожного движения. Наконец, эксперты советуют провести тестирование прицепа с различными нагрузками, чтобы убедиться в его устойчивости и управляемости на дороге.

Список необходимого для изготовления прицепа

Если вы решили делать прицеп для легкового авто своими руками, вам понадобятся следующие детали и материалы.

1. Тягово-сцепное устройство – 1 шт.
2. Ось задней ступицы от переднеприводного автомобиля – 2 шт.
3. Задняя ступица от того же авто, что и ось – 2 шт.
4. Рессоры от любой машины – 2 шт.
5. Серьга заднего конца рессоры –2 шт.
6. Стремянки с подкладками – 2 комплекта.
7. Амортизаторы – 2 шт.
8. Стальная труба сечением 30 на 60 мм. 2 отрезка по 190 см – лонжероны; 2 по 122 см – лучи дышла.
9. Стальная труба 25 на 25 мм. 4 отрезка по 190 см – низ и верх обвязки боковых бортов. 8 отрезков по 40 см – стойки боковых бортов. 4 отрезка по 119 см – низ и верх переднего и заднего борта. 7 отрезков по 114 см – поперечины.
10. 2 отрезка П-образного швеллера №5 для изготовления балки моста.
11. Шарнирная петля – 4 шт.
12. Устройство фиксации борта – 4 шт.
13. Задние фонари – 2 шт.
14. Многожильные изолированные провода.
15. Фанера толщиной 10 мм – 1 лист. Размер 1,9 на 1,14 м.
16. Листовая сталь толщиной 0,8 мм.
17. Цепь или трос Ø 3 мм – 2 отрезка по 20 см.

Из инструмента необходим сварочный аппарат, болгарка и электродрель.

Интересные факты

Вот несколько интересных фактов о создании двухосного прицепа для автомобиля своими руками:

1. Расчет нагрузки и балансировка: При проектировании двухосного прицепа важно правильно рассчитать распределение нагрузки. Оптимальное распределение веса между осями помогает избежать перегрузки и улучшает управляемость прицепа. Обычно рекомендуется, чтобы 60% веса находилось на передней оси, а 40% — на задней.

2. Материалы и конструкция: Для создания прицепа можно использовать различные материалы, такие как сталь, алюминий или даже дерево. Однако стальные конструкции, несмотря на их вес, обеспечивают высокую прочность и долговечность. Алюминиевые прицепы легче, но могут быть дороже и менее устойчивы к повреждениям.

3. Регистрация и безопасность: В большинстве стран прицепы, сделанные своими руками, подлежат регистрации и должны соответствовать определенным стандартам безопасности. Это включает в себя наличие тормозной системы, отражателей и фонарей. Также важно учитывать максимальную допустимую массу прицепа, чтобы избежать штрафов и обеспечить безопасность на дороге.

Изготовление моста

Сложите отрезки швеллера, чтобы сформировать трубу с прямоугольным сечением, и зафиксируйте их струбцинами. Проварите соединения. Приварите оси ступиц к концам. Установите получившуюся балку моста на рессоры с помощью стремянок.

Сварка рамы

Как сварить раму:

1. Разложите лонжероны, траверсы и поперечины на ровной поверхности.
2. Сварите их, придерживаясь размеров.
3. Переверните конструкцию и приварите кронштейны крепления передних концов рессор к лонжеронам. Делать это нужно так, чтобы от середины балки установленного моста до задних краев лонжеронов было около 950 мм.
4. Сварите дышло и прикрепите к нему ТСУ.
5. Привинтите передние концы рессор к кронштейнам, а задние через серьги к лонжеронам.
6. Установите на оси ступицы, а на них колеса.
7. Поставьте прицеп на колеса.
8. Зафиксируйте ТСУ на шаре фаркопа авто.
9. Подкатите прицеп к дышлу.
10. Сложите лучи дышла внахлест с лонжеронами. Зафиксируйте совмещение струбцинами.
11. Снимите ТСУ с крюка, откатите прицеп от машины и проварите соединение дышла с лонжеронами.

Финишные операции

Обшейте боковые стороны конструкции листовым металлом. Для пола используйте фанеру, прикрепив её к поперечным балкам саморезами с потайными головками. Вырежьте крылья из листового металла и зафиксируйте их к боковым стенкам с помощью кронштейнов. Загрунтуйте и покрасьте всю конструкцию. Установите фонари и проведите электрическую проводку. Для страховки ТСУ используйте цепь или трос. После выполнения этих шагов можно переходить к регистрации.

Если нужна сдвоенная ось, сварите две балки моста, приобретите четыре короткие рессоры и установите их так, чтобы расстояние между осями не превышало одного метра.

Самодельный прицеп с нуля ч.1

Как зарегистрировать самодельный прицеп

Самодельный прицеп, пользоваться которым можно без опаски, необходимо поставить на учет в МРЭО ГБДД. Для регистрации вы должны иметь:

1. Заключение технической экспертизы о соответствии сделанного своими руками транспортного средства требованиям ГОСТ001. 220-80. Где можно сделать такую экспертизу, нужно уточнять в МРЭО. Так как заключение, выданное неаккредитованной в ГБДД лабораторией, может быть признано недействительным.
2. Чеки, подтверждающие покупку деталей и материалов, использованных для изготовления транспортного средства.
3. Сертификат на шарнир сцепного устройства (именно поэтому мы советуем его купить, а не делать своими руками).
4. Копию своего паспорта.
5. Копию техпаспорта тягового авто.
6. Заявление на имя начальника МРЭО с просьбой поставить самодельный прицеп на учет.
7. Квитанцию об оплате госпошлины.
8. сделанных с разных сторон 4 фото самоделки (размером 10 на 15 см).

Если вы представите все эти документы, то вас допустят к техосмотру. Положительный результат техосмотра будет основанием для постановки, сделанного своими руками, транспортного средства на учет.

Регистрация прицепа, обслуживание прицепа, доставка прицепа? МЗСА 817731. ЦЛП АРИВА.

Выбор и установка колес

При создании двухосного прицепа для автомобиля одним из ключевых этапов является выбор и установка колес. Правильный выбор колес обеспечит не только безопасность, но и долговечность конструкции. Рассмотрим основные аспекты, которые необходимо учесть при этом процессе.

Выбор колес

При выборе колес для прицепа следует учитывать несколько факторов:

• Размер колес: Обычно для прицепов используются колеса размером от 13 до 15 дюймов. Размер колес влияет на грузоподъемность и маневренность прицепа. Чем больше диаметр колеса, тем лучше проходимость по неровным дорогам.
• Нагрузка на колесо: Обратите внимание на максимальную нагрузку, которую может выдержать каждое колесо. Для двухосного прицепа рекомендуется выбирать колеса, способные выдерживать нагрузку не менее 600-800 кг на каждое колесо.
• Тип шин: Для прицепов лучше всего подходят шины с низким профилем, которые обеспечивают хорошую устойчивость и сцепление с дорогой. Также стоит рассмотреть возможность использования всесезонных шин, если планируется эксплуатация прицепа в различных климатических условиях.

Установка колес

После выбора колес необходимо правильно их установить. Процесс установки включает в себя следующие шаги:

1. Подготовка осей: Убедитесь, что оси прицепа установлены горизонтально и параллельно друг другу. Это обеспечит равномерное распределение нагрузки на колеса.
2. Установка ступиц: На каждую ось устанавливаются ступицы, которые будут служить опорой для колес. Ступицы должны быть надежно закреплены и соответствовать диаметру выбранных колес.
3. Монтаж колес: Наденьте колеса на ступицы и зафиксируйте их с помощью болтов. Убедитесь, что болты затянуты с необходимым усилием, чтобы избежать их ослабления во время эксплуатации.
4. Проверка: После установки колес проверьте их на наличие люфта и правильность вращения. Колеса должны свободно вращаться без заеданий.

Дополнительные рекомендации

Для повышения безопасности и долговечности прицепа рекомендуется периодически проверять состояние колес, включая давление в шинах и износ протектора. Также стоит учитывать, что при загрузке прицепа необходимо равномерно распределять груз, чтобы избежать перегрузки отдельных колес.

Следуя этим рекомендациям, вы сможете правильно выбрать и установить колеса на ваш двухосный прицеп, что обеспечит его надежную и безопасную эксплуатацию.

Вопрос-ответ

Какой штраф за самодельный прицеп?

За их нарушение владелец может получить штраф. Рассказываем, какие штрафы за незарегистрированный, неисправный или самодельный прицеп и как оформить прицеп в ГИБДД. От 800 до 15 000 руб.

Можно ли сделать свой собственный прицеп с нуля?

Чтобы построить свой собственный прицеп, вы можете начать с нуля или собрать готовый комплект. В любом случае важно иметь под рукой необходимые инструменты и материалы. Поищите чертежи комплектов для прицепа в интернете или посетите магазин товаров для дома.

Какие права нужны на двухосный прицеп?

Для управления этими прицепами не нужна категория “E”, достаточно категории “B”, “C” или “D”. Каждая из осей прицепа рассчитана на максимальную нагрузку в 750 кг, т. е. Максимальная нагрузка двухосного прицепа будет 1500 кг за вычетом массы прицепа и дополнительного оборудования.

Сколько стоит узаконить самодельный прицеп?

Стоимость постановки прицепа на учет. За регистрацию самодельного прицепа нужно заплатить пошлину в соответствии со статьей 333 Налогового Кодекса. Общая стоимость регистрации включает две составные части: за выдачу новых номеров нужно заплатить 1500 рублей, за то, чтобы получить свидетельство — 500 рублей.

Советы

СОВЕТ №1

Перед началом сборки двухосного прицепа тщательно изучите местные законы и правила, касающиеся регистрации и использования прицепов. Убедитесь, что ваш проект соответствует всем требованиям безопасности и стандартам.

СОВЕТ №2

При выборе материалов для конструкции прицепа отдавайте предпочтение прочным и легким материалам, таким как сталь или алюминий. Это обеспечит надежность прицепа и снизит его общий вес, что положительно скажется на управляемости автомобиля.

СОВЕТ №3

Обязательно используйте качественные оси и колеса, соответствующие грузоподъемности вашего прицепа. Это поможет избежать поломок в пути и обеспечит безопасность при перевозке грузов.

СОВЕТ №4

Не забывайте о правильной балансировке прицепа. Распределение груза должно быть равномерным, чтобы избежать проблем с управляемостью и износом шин. Проверьте, чтобы прицеп не был перегружен с одной стороны.
