Конструктивные особенности роторного двигателя

Роторный двигатель, или двигатель Ванкеля, является альтернативой традиционным поршневым двигателям и имеет свои особенности и преимущества. В статье рассмотрим конструктивные характеристики роторного двигателя, его принцип работы, а также основные достоинства и недостатки. Эти аспекты помогут читателям лучше понять автомобильную технику и оценить потенциал роторных двигателей в современных транспортных средствах.

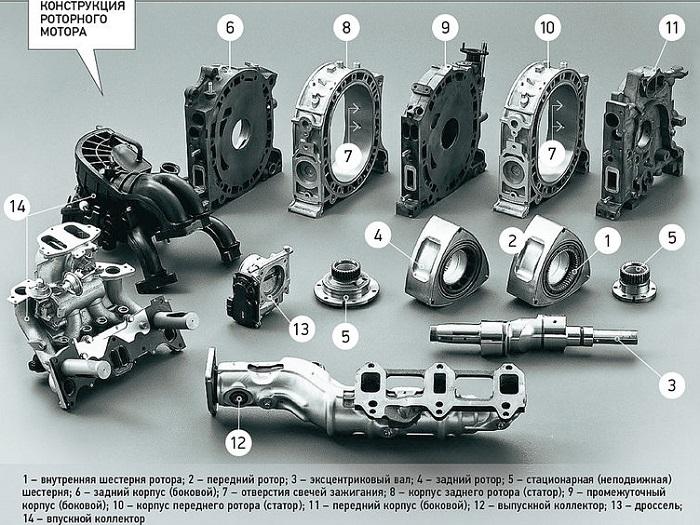

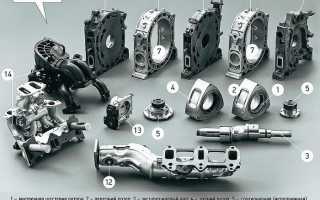

Конструкция роторного двигателя

Рассмотрим ключевые элементы роторного поршневого двигателя (РПД):

• корпус двигателя;
• ротор;
• выходной вал.

Двигатель Ванкеля имеет корпус с основной рабочей камерой овальной формы. Эта форма связана с использованием трехгранного ротора. Его грани, соприкасаясь со стенками камеры, образуют закрытые контуры, в которых происходят рабочие циклы РПД:

• впуск;
• сжатие;
• воспламенение;
• выпуск.

Такая конструкция исключает необходимость в впускных и выпускных клапанах. Впускные и выпускные отверстия расположены по бокам камеры и напрямую соединены с системой подачи топлива и отвода отработанных газов.

Ротор в РПД выполняет функции поршней, как в традиционном двигателе. Его форма напоминает треугольник с закругленными краями и вогнутыми гранями. Закругление краев обеспечивает лучшее уплотнение камеры сгорания. Внутренние выемки на гранях увеличивают объем камеры, способствуют правильному сгоранию топливно-воздушной смеси и повышают скорость вращения ротора. На верхней части каждой грани и по бокам установлены металлические пластины для уплотнения камеры, аналогично поршневым кольцам в классическом ДВС. Внутри ротора находятся зубцы, которые приводят в движение механизм, вращающий выходной вал.

В традиционном двигателе используется коленчатый вал, а в РПД его заменяет выходной вал. Относительно центра выходного вала расположены выступы-кулачки в форме полукругов. Эти выступы несимметричны и смещены относительно центра оси. Каждый выступ соответствует своему ротору. Вращение ротора передает движение на выступ-кулачок, заставляя выходной вал вращаться и создавая крутящий момент.

Эксперты в области двигателестроения отмечают, что роторный двигатель, благодаря своей уникальной конструкции, предлагает ряд преимуществ по сравнению с традиционными поршневыми моторами. Основной особенностью является использование роторного механизма, который обеспечивает более компактные размеры и меньший вес. Это позволяет значительно сократить габариты двигателя, что особенно важно для спортивных автомобилей и авиации.

Кроме того, роторные двигатели имеют меньше движущихся частей, что снижает вероятность механических поломок и упрощает обслуживание. Однако специалисты также подчеркивают, что такие двигатели могут иметь проблемы с эффективностью топливопотребления и выбросами, что требует дальнейших исследований и разработок. В целом, роторные двигатели представляют собой интересное направление в развитии автомобильной техники, сочетая инновации и традиции.

Роторный ДВС. Плюсы, минусы и перспективы двигателя. 3D анимация

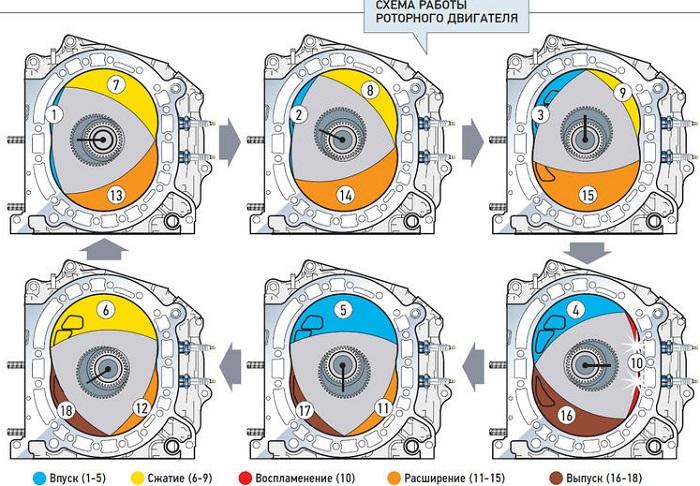

Рабочие такты РПД

Давайте теперь более подробно рассмотрим принцип работы роторного двигателя и рабочие процессы, происходящие внутри него. Как и классический мотор, двигатель Ванкеля имеет те же такты впуска, сжатия, рабочего хода и выпуска.

Начало такта впуска происходит в момент прохода одной из вершин ротора впускного канала корпуса мотора. В этот момент в постепенно расширяющуюся камеру сгорания всасывается топливно-воздушная смесь либо просто воздух, в зависимости от компоновки системы подачи топлива. При дальнейшем вращении ротора к точке, когда вторая вершина проходит впускной канал, начинается такт сжатия топливно-воздушной смеси. Давление смеси вместе с движением ротора постепенно нарастает и достигает своего пика в момент прохождения зоны свечей зажигания. В момент воспламенения начинается такт рабочего хода ротора.

В связи с особой формой камеры сгорания, вытянутой вдоль стенки корпуса, целесообразно использовать две свечи зажигания. Использование двух свечей позволяет быстро и равномерно произвести поджиг топливно-воздушной смеси. А это гарантирует быстрое, плавное и равномерное распространение фронта пламени.

Две свечи может иметь и обычный поршневой мотор, например некоторые спортивные двигатели, но в РПД использование двух свечей зажигания просто необходимо.

Образовавшееся давление газов поворачивает ротор на эксцентрике вала. Это в свою очередь приводит к возникновению крутящего момента на выходном валу. При приближении к выпускному каналу вершины ротора давление в камере сгорания плавно снижается. Вращаясь по инерции, вершина ротора достигает выпускного канала, начинается такт выпуска. Выхлопные газы устремляются в выпускной канал, и как только вершина ротора достигает впускного канала, снова начинается такт впуска.

Интересные факты

Вот несколько интересных фактов о конструктивных особенностях роторного двигателя:

1. Принцип работы: Роторные двигатели, такие как роторные двигатели Ванкеля, используют треугольный ротор, который вращается внутри овального корпуса. Это создает уникальный процесс сгорания, где рабочие камеры изменяются по объему, что позволяет достичь высокой мощности при относительно компактных размерах.

2. Меньше движущихся частей: В отличие от традиционных поршневых двигателей, роторные двигатели имеют значительно меньше движущихся частей. Это упрощает конструкцию и может снижать вероятность механических неисправностей, что делает их более надежными в некоторых условиях.

3. Высокая мощность и обороты: Роторные двигатели способны развивать высокие обороты и мощность благодаря своей конструкции. Они могут работать на более высоких оборотах, чем многие поршневые двигатели, что делает их популярными в спортивных автомобилях и гоночных машинах, где важна высокая производительность.

Эти особенности делают роторные двигатели уникальными и интересными для изучения и применения в различных областях.

Система питания и смазка

Роторный двигатель схож с традиционным бензиновым двигателем внутреннего сгорания в системах зажигания, подачи топлива и охлаждения. Однако система смазки отличается: масло подается в камеру сгорания через специальное отверстие и сгорает вместе с топливно-воздушной смесью, как в двухтактном двигателе.
Как и любая техническая система, роторный двигатель имеет свои плюсы и минусы.

https://youtube.com/watch?v=7yLPRcFW3rY

Достоинства роторного двигателя

Достоинства роторного двигателя:

• обладая малым весом и габаритами, роторный мотор имеет больше возможностей для достижения правильной развески и улучшения управляемости, а также делает автомобиль более просторным в салоне;
• более высокая удельная мощность по сравнению с классическими моторами;
• более ровная и широкая полка крутящего момента;
• отсутствие кривошипно-шатунного механизма, клапанов, пружин, газораспределительного механизма, а вместе с ним и распредвалов, ремня ГРМ или цепи;
• хорошая сбалансированность и плавность работы РПД, которую можно сравнить с работой рядной «шестерки»;
• меньшая склонность к детонации;
• отсутствие кривошипно-шатунного механизма, а вследствие этого отсутствие необходимости преобразования возвратно-поступательного движения поршней во вращение коленчатого вала, делает РПД более оборотистым нежели обычный мотор;

Недостатки

Недостатки роторного двигателя:

1. Эксцентриковый механизм, соединяющий ротор и вал, увеличивает давление между трущимися элементами, что при высокой температуре ускоряет износ. Это требует строгого контроля качества масла и частоты его замены.
2. Уплотнители ротора быстро изнашиваются из-за небольшой площади контакта и значительного перепада давлений, что снижает эффективность и ухудшает экологические характеристики двигателя.
3. Линзовидная форма камеры сгорания менее эффективно отдает тепло по сравнению со сферической, что увеличивает риск перегрева.
4. На малых и средних оборотах роторный двигатель менее экономичен по сравнению с традиционными двигателями внутреннего сгорания.
5. Производство роторного двигателя требует высокой точности обработки деталей и квалификации работников.
6. Необходимость добавления масла в процессе работы негативно сказывается на экологических показателях.

https://youtube.com/watch?v=n8YRYOoRLO8

Современные реалии

В настоящее время наибольших успехов в производстве роторных двигателей добились инженеры корпорации Mazda. Последняя генерация их двигателя Ванкеля, под названием «Renesis», совершила настоящий прорыв. Им удалось не только решить главные проблемы данного типа ДВС, такие как повышенный расход топлива и токсичность, но и снизить потребление масла на 50%, тем самым доведя экологические показатели до норм Euro 4. Новое поколение РПД Mazda могут использовать в качестве топлива как бензин, так и водород, что делает этот мотор интересными и перспективными для использования в будущем.

Перспективы развития роторных двигателей

Роторные двигатели, известные также как роторно-поршневые двигатели, представляют собой уникальную альтернативу традиционным поршневым двигателям. Их конструктивные особенности, такие как компактность, легкость и высокая мощность, делают их привлекательными для различных областей применения, включая автомобилестроение, авиацию и даже энергетику. В последние годы наблюдается возрождение интереса к роторным двигателям, что связано с несколькими ключевыми факторами.

Во-первых, современные технологии позволяют значительно улучшить эффективность роторных двигателей. Использование новых материалов, таких как легкие сплавы и композиты, а также усовершенствованные методы обработки, позволяют создавать более надежные и долговечные конструкции. Это, в свою очередь, способствует повышению общей производительности и снижению расхода топлива.

Во-вторых, роторные двигатели обладают меньшими выбросами вредных веществ по сравнению с традиционными поршневыми двигателями. Это связано с их конструкцией, которая обеспечивает более полное сгорание топлива. В условиях ужесточающихся экологических норм и требований к снижению выбросов углекислого газа, роторные двигатели могут стать более предпочтительным вариантом для производителей автомобилей и других транспортных средств.

Кроме того, роторные двигатели имеют потенциал для использования в гибридных и электрических транспортных системах. Их компактные размеры и высокая мощность делают их идеальными для интеграции в гибридные силовые установки, где они могут работать в паре с электрическими моторами. Это открывает новые горизонты для разработки более эффективных и экологически чистых транспортных средств.

Также стоит отметить, что роторные двигатели могут быть адаптированы для работы на альтернативных видах топлива, таких как водород или биотопливо. Это делает их более универсальными и способными соответствовать требованиям будущего, где устойчивое развитие и использование возобновляемых источников энергии будут играть ключевую роль.

Несмотря на все преимущества, роторные двигатели все еще сталкиваются с определенными вызовами. Одним из основных является необходимость в дальнейших исследованиях и разработках для устранения проблем с надежностью и долговечностью. Однако с учетом текущих тенденций и инвестиций в новые технологии, можно ожидать, что роторные двигатели займут свое место в будущем транспортных систем и энергетических решений.

Таким образом, перспективы развития роторных двигателей выглядят многообещающими. С учетом их уникальных конструктивных особенностей и потенциала для улучшения, они могут стать важным элементом в переходе к более устойчивым и эффективным технологиям в различных отраслях.
