Как устроен центральный замок

Центральный замок — ключевой элемент системы безопасности и комфорта автомобилей, позволяющий управлять замками дверей одним нажатием кнопки. В этой статье рассмотрим устройство центрального замка, его принцип работы и преимущества, а также предложим пошаговую инструкцию по установке. Знание о функционировании и установке центрального замка поможет повысить безопасность автомобиля и сэкономить на услугах автосервисов.

Классификация

Основное различие систем центрального управления дверными замками заключается в методе передачи сигналов:

• централизованное управление с одним блоком;
• децентрализованное управление с отдельными блоками для каждой двери, взаимодействующими с центральным.

Централизованное запирание (ЦЗ) не только повышает комфорт автомобиля, но и играет важную роль в пассивной безопасности. Расширение функций системы централизованного отпирания, таких как автоматическое открытие всех дверей при аварии, способствовало распространению децентрализованных систем.

Системы с одним блоком управления чаще встречаются в бюджетных моделях. Конструкторы отказались от вакуумных систем управления. Ранее управление сервоприводами дверей осуществлялось через вакуумный замок с компрессором, создающим разряжение или давление для отпирания и закрытия. Такие механизмы использовались на автомобилях Mercedes и Volkswagen. Каждая из этих конструкций может быть оснащена дистанционным управлением (ДУ).

Центральный замок представляет собой сложную систему, обеспечивающую безопасность автомобиля и удобство его использования. Эксперты отмечают, что основным элементом этой системы является блок управления, который получает сигналы от ключа или брелока. При активации замка происходит синхронизация с электромеханическими приводами, которые открывают или закрывают двери.

Современные системы часто включают дополнительные функции, такие как автоматическое закрытие дверей при движении или возможность дистанционного управления. Специалисты подчеркивают, что надежность центрального замка зависит от качества используемых компонентов и правильной установки. Важно также учитывать защиту от взлома, что делает актуальными системы с сигнализацией и дополнительными модулями безопасности. Таким образом, центральный замок не только обеспечивает удобство, но и играет ключевую роль в защите автомобиля.

Как работает центральный замок. Неисправности, ремонт.

Устройство

Конструкция центрального замка автомобиля предполагает наличие:

• сервоприводов (моторчиков);
• главного блока управления (на авто с децентрализированным управлением дополнительных блоков для каждой двери);
• входных датчиков.

В качестве актуаторов используются обычные электрические двигатели постоянного тока. В конструкцию сервопривода входят:

• электродвигатель;
• зубчатое колесо;
• шток;
• демпферные наконечники;
• пыльник.

Во время подачи тока вал электродвигателя через шестерню вращает зубчатое колесо. Последнее двигает шток. Демпферные наконечники смягчают удар при достижении штоком мертвых точек. Пыльник защищает шток от попадания влаги, пыли и грязи (незаменимый компонент, если двери внутри обрабатываются антикорозийкой.

Сервопривод имеет всего два положения: «вкл/выкл». Шток может быть прикреплен как к тягам (прерогатива универсальных устройств), так и крепится непосредственно к механизму запирания дверей. Внутри моноблока актуаторов может быть расположен концевик.

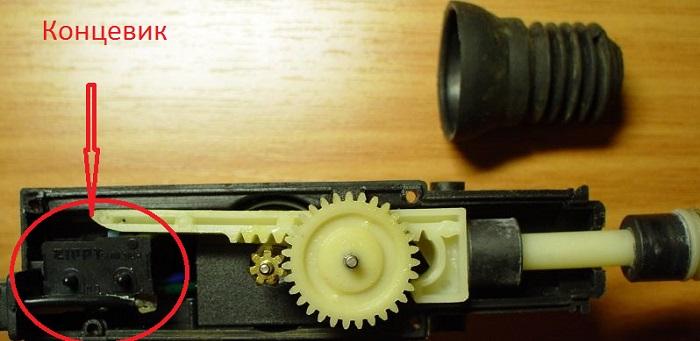

Именно концевые переключатели в дверях автомобиля и микропереключатели выступают в роли входных датчиков. Они контролируют положение запорного механизма. Соответствующий сигнал о положении штока поступает в главный блок управления.

Для фиксации текущего положения элементов запорного механизма (замка) используются микропереключатели. Форма кулачкового механизма, который устанавливается только в водительской двери автомобиля, определяет положение для формирования сигнала микропереключателями. Понимая, в каком состоянии находится замок, они отправляют в блок управления два типа сигналов: (Locked) «закрыто» и (Unlocked) «открыто».

Отдельные микропереключатели отвечают за контроль положения «язычка» замка. Иными словами, за закрытие самой двери. Когда дверь открыта, контакты переключателя замкнуты. Поэтому активировать ЦЗ авто невозможно. Зацепление «язычка» за ригель изменяет положение контактов.

Блок управления ЦЗ представляет из себя интегральную схему-распределитель импульсов.

Интересные факты

Вот несколько интересных фактов о центральном замке:

1. Принцип работы: Центральный замок работает на основе системы электромеханических приводов, которые управляют замками дверей автомобиля. Когда водитель нажимает кнопку на ключе или на панели управления, сигнал передается на блок управления, который активирует приводы, открывающие или закрывающие замки всех дверей одновременно.

2. Безопасность: Современные системы центрального замка часто интегрированы с другими системами безопасности автомобиля, такими как сигнализация и иммобилайзер. Это позволяет не только удобно открывать и закрывать двери, но и повышает уровень защиты от кражи.

3. Дистанционное управление: Многие автомобили сегодня оснащены системами дистанционного управления центральным замком, которые используют радиочастотные технологии. Это позволяет владельцам открывать и закрывать двери на расстоянии, что особенно удобно в условиях плохой погоды или в темное время суток. Некоторые системы даже позволяют управлять замками через мобильные приложения.

Actuator door lock / Как работает Центральный Замок

Принцип работы

Давайте рассмотрим, как работает центральный замок автомобиля с дистанционным управлением (ДУ):

1. Состояние замков «открыто». Поворот ключа или сигнал от ДУ через микропереключатели передает импульс в блок управления.
2. Если условия для закрытия замков выполнены (микропереключатели отслеживают положение дверей), главный блок отправляет сигнал «заблокировать» на контроллеры, взаимодействуя с блоками управления запорными механизмами.
3. Блоки управления активаторов получают сигнал на закрытие замков.

Таким образом, все двери автомобиля (включая лючок бензобака и багажник, если они подключены) закрываются одновременно.

Центральный замок с ДУ становится популярным. Нажатие кнопок на брелке или ключе зажигания вызывает сигнал, который улавливается антенной блока управления. В ответ блок формирует команды: открыть или закрыть для всех активаторов.

Использование ДУ позволяет интегрировать центральный замок с охранной системой. Противоугонная система автоматически запирает все двери, а также можно установить автодоводчики стекол для удобства.

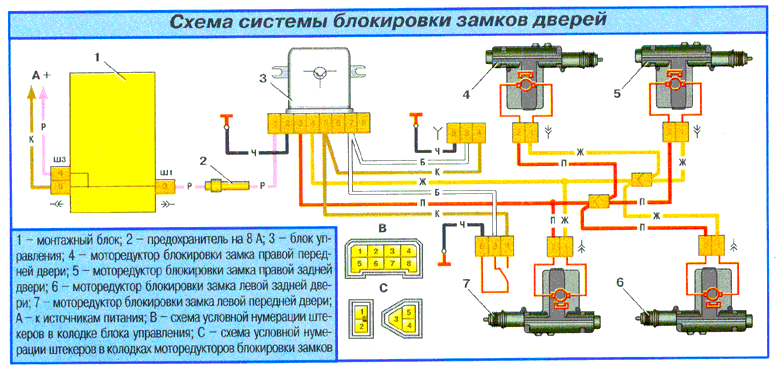

Схема подключения

Возможные варианты схемы подключения:

Установка своими руками

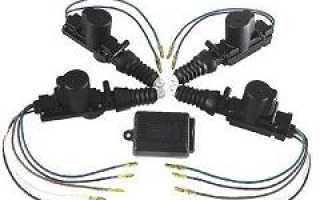

Установка центрального замка не вызовет трудностей, если ваше транспортное средство уже имело ЦЗ с завода. Достаточно приобрести оригинальный комплект: блок управления, активаторы и жгут проводов с разъемами. Доработка посадочных мест для компонентов не потребуется.

Если вы хотите сэкономить или для вашего автомобиля нет готовых решений, рассмотрите покупку универсального комплекта, который обычно включает:

• сервоприводы;
• контроллер;
• жгут проводов;
• крепежные элементы.

На рынке есть как стандартные системы, так и более дорогие модели с дистанционным управлением.

Для подключения потребуется схема центрального замка. Возможно, придется просверлить отверстия для установки. В целом, установка ЦЗ своими руками потребует немного технической смекалки.

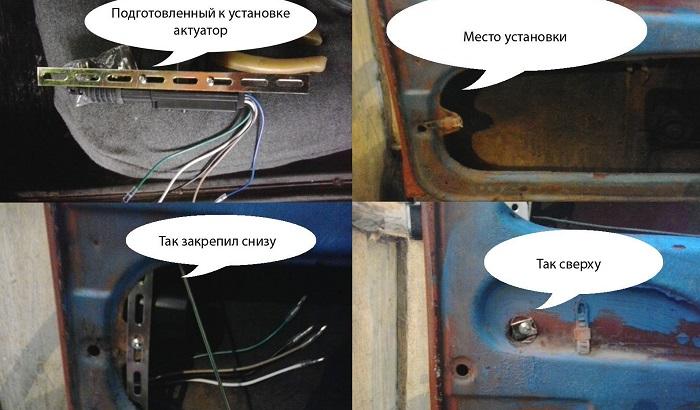

Этапы установки:

1. Подготовьте инструменты: шуруповерт, сверла, отвертки, пассатижи.
2. Отключите отрицательную клемму аккумулятора.
3. Снимите обшивку двери.
4. Определите место для установки. Убедитесь, что сервопривод не мешает обивке и механизму стеклоподъемников.
5. Установите крепеж и зафиксируйте актуаторы.
6. Подключите проводку. Обратите внимание на безопасность соединений, особенно в местах, где жгут проводов проходит от двери к кузову. Если в комплекте нет предохранителя, добавьте его в цепь.
7. Установите блок управления под торпедой. Здесь подключите постоянный плюс, так как в таких местах часто находятся штатные точки подключения массы.
8. Подключите аккумулятор и проведите тестирование.

Перед подключением центрального замка ознакомьтесь с электрической схемой. Без понимания распиновки и управления активаторами лучше не начинать установку самостоятельно. Многие современные автомобили имеют блок управления Body Control Module (BCM), который контролирует работу всех электрических систем, что может усложнить подключение ЦЗ с дистанционным управлением и его синхронизацию с другими электронными системами.

Установка центрального замка ланос сенс № 21

Проблемы и их решение

Центральный замок, как и любое другое механическое устройство, может сталкиваться с различными проблемами, которые могут повлиять на его функциональность и безопасность. Рассмотрим наиболее распространенные проблемы и способы их решения.

1. Неисправность пульта дистанционного управления

Одной из наиболее распространенных проблем является неисправность пульта дистанционного управления. Это может быть вызвано разряженной батареей, поврежденным корпусом или внутренними компонентами. Для решения этой проблемы сначала стоит заменить батарею. Если это не помогло, необходимо проверить пульт на наличие видимых повреждений и, при необходимости, обратиться в сервисный центр для диагностики и ремонта.

2. Заклинивание замка

Заклинивание центрального замка может произойти из-за загрязнения механизма или износа деталей. В таких случаях рекомендуется сначала очистить замок от грязи и пыли, используя специальное средство для смазки. Если замок продолжает заклинивать, возможно, потребуется его разборка и замена изношенных деталей.

3. Проблемы с проводкой

Центральный замок работает на основе электрических сигналов, и любые проблемы с проводкой могут привести к его неисправности. Это может проявляться в том, что замок не срабатывает или срабатывает некорректно. Для диагностики необходимо проверить все соединения проводов, а также состояние предохранителей. В случае повреждения проводки потребуется ее замена или восстановление.

4. Неправильная работа системы блокировки

Иногда центральный замок может неправильно реагировать на команды, что может быть связано с неправильной работой системы блокировки. Это может происходить из-за сбоя в программном обеспечении или механических повреждений. В таких случаях рекомендуется перезагрузить систему, отключив аккумулятор на несколько минут. Если проблема не исчезла, может потребоваться перепрограммирование системы в сервисном центре.

5. Внешние факторы

На работу центрального замка могут влиять и внешние факторы, такие как низкие температуры или влага. В условиях сильного холода замок может замерзнуть, а влага может вызвать коррозию. Для предотвращения таких ситуаций рекомендуется использовать специальные защитные средства, которые помогут защитить механизм от воздействия неблагоприятных условий.

Заключение

Проблемы с центральным замком могут быть разнообразными, но большинство из них можно решить самостоятельно или с помощью специалистов. Регулярное обслуживание и профилактика помогут избежать многих неприятностей и продлить срок службы устройства. Важно помнить, что при возникновении серьезных неисправностей лучше всего обратиться к профессионалам, чтобы избежать дальнейших повреждений.

Вопрос-ответ

Как работает система центрального замка?

Принцип работы центрального замка прост: при нажатии кнопки на брелоке или повороте ключа в замке водителя подается электрический импульс на блок управления. Этот блок передает команду электроприводам, которые запирают или отпирают двери, капот и багажник.

Из чего состоит центральный замок автомобиля?

В систему центральной блокировки замков входят: электрические сервоприводы, центральный управляющий блок, дверные блоки управления (на машинах с децентрализованной системой).

Как работает замок афтамабила?

Рычаг нажимает на стопорную собачку, освобождая поворотную защелку. Защелка поворачивается, и замок сам становится открытым. После того как открыта дверь, возвратная пружина рычажного механизма приводит запорный механизм в нужное положение. Блокирующий механизм запирает и отпирает дверные замки в авто.

Как устроен механизм замка двери?

Защелка дверного замка обычно состоит из ригеля и удерживающей пластины. Ригель – это металлический стержень, который выдвигается из замка и входит в паз на удерживающей пластине на дверном косяке, чтобы удерживать дверь в закрытом положении. При закрытии двери ручка или ключ замка управляют замком и защелкой.

Советы

СОВЕТ №1

Изучите руководство пользователя вашего автомобиля. В нем часто содержится информация о работе центрального замка, включая особенности и возможные проблемы, которые могут возникнуть.

СОВЕТ №2

Регулярно проверяйте состояние ключей и пульта дистанционного управления. Если заметили, что замок срабатывает не всегда, возможно, стоит заменить батарейку или проверить сам механизм.

СОВЕТ №3

Обратите внимание на звуковые сигналы и индикаторы на приборной панели. Они могут предупредить вас о неисправностях в системе центрального замка, что поможет избежать более серьезных проблем в будущем.

СОВЕТ №4

Если вы столкнулись с проблемами в работе центрального замка, не пытайтесь самостоятельно разбирать механизм. Лучше обратиться к профессионалам, чтобы избежать повреждений и сохранить гарантию на автомобиль.
