Шлифовка блока цилиндров: фрезеровка ГБЦ

Шлифовка блока цилиндров и фрезеровка головки блока цилиндров (ГБЦ) — важные процессы для восстановления геометрии и рабочих характеристик двигателя. В статье рассмотрим, почему шлифовка блока цилиндров необходима для устранения неисправностей и как правильно выполнять фрезеровку ГБЦ. Знание этих процессов поможет автолюбителям и специалистам по ремонту двигателей избежать проблем и продлить срок службы автомобиля.

Определение ГБЦ

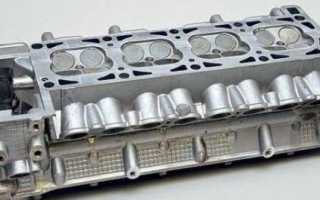

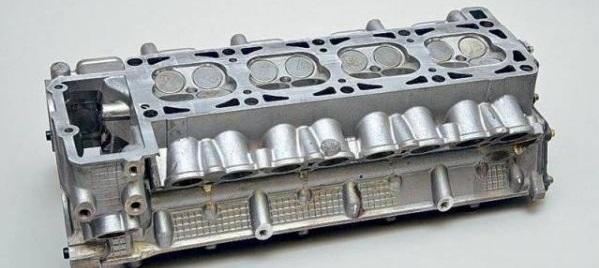

Головка блока цилиндров (ГБЦ) — ключевой элемент двигателя внутреннего сгорания, где размещены основные компоненты газораспределительного механизма. Она изготавливается из алюминиевого сплава или легированного чугуна.
Для надежного соединения ГБЦ с цилиндрическим блоком нижняя часть головки немного расширена, а привалочная плоскость имеет высокую ровность.

Шлифовка блока цилиндров, в частности фрезеровка головки блока цилиндров (ГБЦ), является важным этапом в процессе ремонта двигателя. Эксперты отмечают, что данная процедура позволяет добиться высокой точности плоскости, что критически важно для обеспечения правильного прилегания прокладок и, как следствие, герметичности системы. Неправильная геометрия ГБЦ может привести к перегреву, потере компрессии и другим серьезным проблемам.

Специалисты рекомендуют проводить фрезеровку при наличии заметных повреждений или при значительном износе поверхности. Важно также учитывать, что чрезмерная шлифовка может привести к снижению прочности материала. Поэтому, как подчеркивают эксперты, необходимо соблюдать баланс между необходимостью восстановления плоскости и сохранением оригинальных характеристик детали. Правильный подход к шлифовке ГБЦ способствует увеличению срока службы двигателя и улучшению его производительности.

Фрезерный станок с Alibaba для "шлифовки" ГБЦ. честный обзор. За звук сори…

Нюансы конструкции

Конструкция включает в себя различные элементы (газораспределительные клапаны, механизм свечей зажигания, форсунки и прочее). В «голову» интегрируются:

• впускные/выпускные клапаны;
• свечи зажигания;
• форсунки;
• свечи накаливания (в случае с дизельными ДВС)
• распредвал и так далее.

Рядные силовые установки оснащены одной общей головкой, тогда как V-образные моторы имеют по «голове» на каждый цилиндрический ряд.

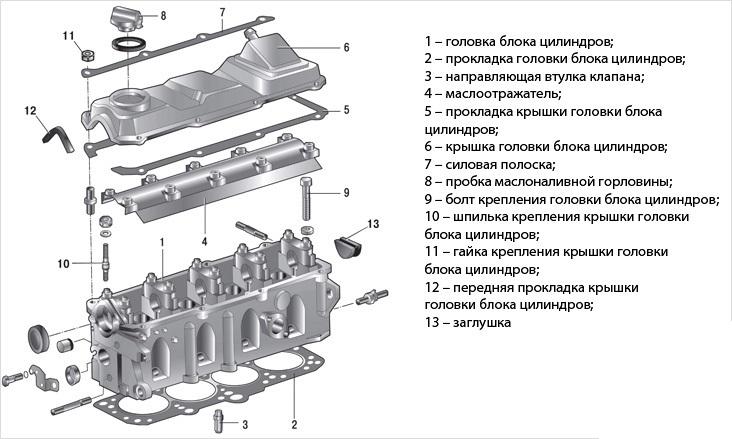

Конструкция и предназначение:

• крышка ГБЦ (с наличием маслоналивного отверстия). Служит для защиты цилиндрического блока от нежелательных воздействий (засора) и устанавливается на верх ГБЦ;
• прокладка головки (уплотнитель). Нужна для уплотнения на участках фиксации крышки к цилиндрическому корпусу. Не предназначена для многоразового использования – желательно менять каждый раз, когда разбирается головка блока;
• камеры сгорания топлива;
• отверстия под резьбу на корпусе – нужны для форсунок, свечей накала либо свечей зажигания;
• ниша для распределительного вала, цепного натяжителя (располагается в передней части ГБЦ);
• ниша вверху ГБЦ. Нужна для пружин клапанов, втулок, опорных шайб, корпусов подшипников распределительного вала;
• отверстия в корпусе для интеграции выпускного/впускного коллекторов;
• площадка для ГРМ (газораспределительный механизм).

В каких случаях требуется шлифовать ГБЦ

Целью шлифовки головки является процесс доведения поверхности ГБЦ, которая взаимодействует с плоскостью блока, до нужных критериев привалочной плоскости.

Шлифовка плоскости ГБЦ проводится по двум причинам:

• тюнинг ДВС. Уменьшается высота головки блока с целью повышения степени сжатия. Неактуально для среднестатистического автолюбителя, ибо последнему нет необходимости изменять параметры мотора.
• ремонт головки блока. Фрезеровка нужна обязательно.

Интересные факты

Вот несколько интересных фактов о шлифовке блока цилиндров и фрезеровке головки блока цилиндров (ГБЦ):

1. Точность и плоскостность: Шлифовка блока цилиндров и ГБЦ требует высокой точности, так как даже малейшие отклонения в плоскостности могут привести к проблемам с герметичностью прокладок, перегревом и потерей компрессии. Для достижения необходимой точности используются специальные шлифовальные машины, которые могут обеспечить допуски в пределах микрон.

2. Материалы и технологии: Современные ГБЦ изготавливаются из различных материалов, включая алюминий и чугун. Фрезеровка и шлифовка этих материалов требуют различных подходов и инструментов. Например, для алюминиевых ГБЦ используются более мягкие абразивные материалы, чтобы избежать повреждения поверхности, в то время как чугунные блоки могут обрабатываться более агрессивными инструментами.

3. Увеличение производительности: Шлифовка и фрезеровка ГБЦ могут значительно повысить производительность двигателя. Устранение неровностей и создание идеальной плоскости для установки прокладок способствует улучшению герметичности и, как следствие, повышению мощности и эффективности работы двигателя. Это особенно важно в тюнинговых проектах, где каждая деталь играет ключевую роль в общей производительности автомобиля.

Станок для ремонта ГБЦ LD180S

Подготовка к шлифовке

Что необходимо сделать:

• Проверить плоскость головки.
  Это можно сделать самостоятельно с помощью щупов и металлической линейки. Прикладывайте линейку по диагоналям к нижней плоскости и подбирайте щуп, который войдет в зазор между плоскостью головки и линейкой. Это даст общее представление о деформации. Однако метод не обеспечивает высокой точности. Лучше использовать специализированные измерительные инструменты.

Интересный факт: деформация поверхности головки наиболее выражена в области цилиндров, где произошла утечка прокладки и образовался нагар на поршнях.

• Шлифовку следует проводить только после проверки корпуса ГБЦ на наличие трещин (это обязательное условие).

Для диагностики трещин можно использовать краску. Нанесите краску на очищенную поверхность ГБЦ, подождите пять минут и удалите. Трещины станут заметными. Однако этот метод не выявляет микротрещины и дефекты внутри блока.
Для диагностики внутренних дефектов используется специализированное оборудование. Для проверки герметичности внутренних полостей головки блока применяется специальное устройство и ванна с водой. “Голову” помещают в ванну, а корпус ГБЦ нагревают, что позволяет выявить трещины благодаря давлению и пузырькам воздуха.

Фрезеровка

Что нужно знать:

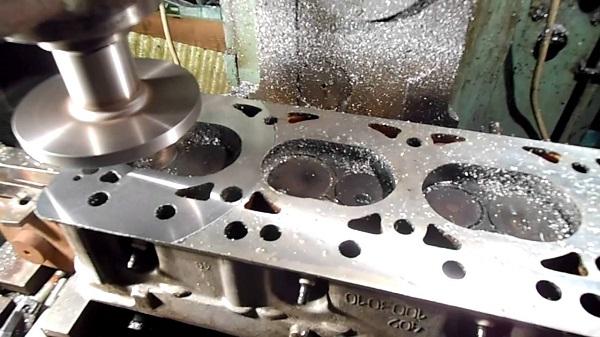

1. Шлифовка головки блока выполняется при помощи фрезерно-шлифовального станка.
2. Толщина шлифовки. Заводом-производителем в инструкции по эксплуатации модели автомобиля, должна быть указана максимальная (ремонтная) глубина шлифовки плоскости, которая гарантирует корректную работу силовой установки.
3. Превышение максимальной глубины шлифовки, заявленной заводом-изготовителем, чревато полной заменой ГБЦ.

Установка «головы» обратно

Монтаж должен выполняться в строгой последовательности с соблюдением значений затяжки, указанных производителем для конкретной модели двигателя. Игнорирование этих рекомендаций может повредить прокладку. Возможные негативные последствия:

1. Недостаточная затяжка. Это приводит к разгерметизации прокладки, утечке масла и охлаждающей жидкости, что может вызвать серьезные неисправности. В худшем случае охлаждающая жидкость может попасть в масло и цилиндр, повредив цилиндрическую гильзу.
2. Чрезмерная затяжка. Это может повредить мягкую часть головки блока цилиндров, что потребует восстановления.

Ремонтируйте с умом
Шлифовка головки блока цилиндров несложна, но несоблюдение рекомендаций может привести к повреждению. Снятие и установка узла требуют осторожности.

шлифовка блока и гбц в ручную

Проверка и тестирование после шлифовки

После завершения процесса шлифовки блока цилиндров, крайне важно провести тщательную проверку и тестирование, чтобы убедиться в качестве выполненной работы и готовности детали к дальнейшей эксплуатации. Этот этап включает в себя несколько ключевых процедур, которые помогут выявить возможные дефекты и гарантировать надежность работы двигателя.

1. Визуальный осмотр

Первым шагом после шлифовки является визуальный осмотр поверхности головки блока цилиндров (ГБЦ). Необходимо проверить, нет ли на поверхности следов от инструмента, царапин или других повреждений. Обратите внимание на равномерность шлифовки: поверхность должна быть гладкой и ровной, без заметных неровностей.

2. Измерение геометрии

Следующий этап – это измерение геометрии блока. Для этого используются специальные инструменты, такие как микрометры и штангенциркули. Важно проверить следующие параметры:

• Плоскостность: необходимо убедиться, что поверхность ГБЦ не имеет искривлений, которые могут привести к неправильному прилеганию к блоку цилиндров.
• Толщина: измерение толщины ГБЦ в различных точках поможет выявить возможные участки, где шлифовка была выполнена неравномерно.
• Угол наклона: проверка углов наклона между различными плоскостями ГБЦ также важна для обеспечения правильной работы двигателя.

3. Проверка на герметичность

После проверки геометрии необходимо провести тест на герметичность. Это можно сделать с помощью специального оборудования, которое позволяет создать давление внутри системы. Если в процессе тестирования обнаруживаются утечки, это может свидетельствовать о недостаточной шлифовке или повреждениях, возникших в процессе работы.

4. Тестирование на прочность

Тестирование на прочность – еще один важный этап. Оно позволяет убедиться, что ГБЦ выдержит рабочие нагрузки. Для этого можно использовать гидравлические или пневматические испытания, которые помогут выявить слабые места в конструкции.

5. Установка и финальная проверка

После успешного завершения всех тестов, ГБЦ можно устанавливать на двигатель. Однако перед установкой стоит еще раз проверить все резьбовые соединения и убедиться, что все прокладки и уплотнители находятся в хорошем состоянии. После установки блока цилиндров рекомендуется провести финальную проверку на отсутствие утечек и правильность работы системы охлаждения.

Таким образом, проверка и тестирование после шлифовки блока цилиндров являются неотъемлемой частью процесса, которая обеспечивает надежность и долговечность работы двигателя. Пренебрежение этими этапами может привести к серьезным проблемам в будущем, поэтому к ним следует подходить с максимальной ответственностью.

Вопрос-ответ

Что лучше фрезеровка или шлифовка?

Фрезерование имеет сравнительно более высокую скорость съема материала. Тем не менее, шлифовка является хорошим вариантом для ваших финальных работ. Это подразумевает достижение гладких и полированных поверхностей.

Сколько стоит шлифовка головки блока цилиндров?

Стоимость обработки плоскости головки блока и блока цилиндров для двигателей легковых автомобилей составляет порядка 830 рублей.

Нужно ли разбирать ГБЦ перед фрезеровкой?

Если говорить о расточке ГБЦ, то данный процесс фрезеровки очень сложный и трудоемкий. Перед тем как приступить к нему, необходимо полностью разобрать двигатель и изъять головку блока цилиндров.

Можно ли самому шлифовать ГБЦ?

Выполнять любые операции с ГБЦ в домашних условиях настоятельно не рекомендуется. Работы начинаются с проверки плоскости головки.

Советы

СОВЕТ №1

Перед началом шлифовки блока цилиндров обязательно тщательно очистите поверхность от загрязнений и старого масла. Это поможет избежать повреждений и обеспечит более качественное соединение после обработки.

СОВЕТ №2

Используйте качественное оборудование и инструменты для фрезеровки ГБЦ. Неправильный выбор инструмента может привести к неравномерной шлифовке и ухудшению характеристик двигателя.

СОВЕТ №3

Обратите внимание на параметры шлифовки, такие как скорость и давление. Неправильные настройки могут привести к перегреву и повреждению блока цилиндров, что в дальнейшем потребует дорогостоящего ремонта.

СОВЕТ №4

После завершения шлифовки обязательно проверьте геометрию блока цилиндров с помощью специального инструмента. Это поможет убедиться, что поверхность ровная и соответствует необходимым стандартам для установки головки блока.
