Датчик детонации — ключевой элемент системы управления двигателем, который мониторит детонацию и передает сигналы на электронный блок управления (ЭБУ). Его правильная работа важна для эффективной работы двигателя, повышения мощности и снижения расхода топлива. В статье рассмотрим устройство датчика детонации, основные неисправности и методы диагностики, что поможет лучше понять его роль и своевременно выявить проблемы.
Принцип действия

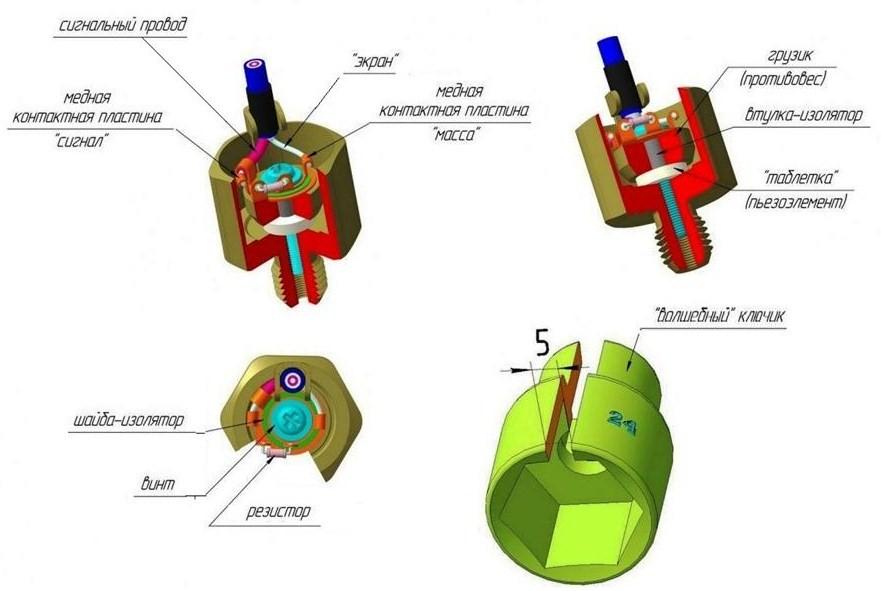

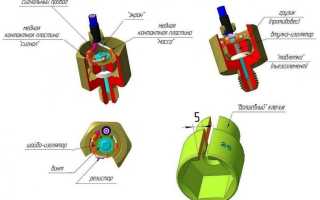

Принцип работы устройства основан на способности пьезоэлектрических пластин преобразовывать механическую энергию давления в электрическое напряжение между их сторонами. Датчик включает корпус с креплениями для установки на двигатель и пьезоэлектрическую пластину с клеммами, соединенными с торцами. При звуковых колебаниях, возникающих во время детонации, пластина деформируется, превращая механические колебания в электрические импульсы с определенной частотой и амплитудой. Наиболее распространенные неисправности — обрывы проводов внутри корпуса. Хотя такой дефект кажется несложным, обычно датчик заменяют, а не ремонтируют.
Эксперты в области автомобильной электроники подчеркивают важность датчика детонации для обеспечения оптимальной работы двигателя. Этот компонент отвечает за обнаружение детонации — нежелательного явления, которое может привести к повреждению мотора. Специалисты отмечают, что правильная настройка и функционирование датчика позволяют не только повысить мощность и эффективность работы двигателя, но и снизить уровень выбросов. В случае неисправности датчика, автомобили могут столкнуться с проблемами, такими как потеря мощности и увеличение расхода топлива. Поэтому регулярная диагностика и замена датчика при необходимости являются ключевыми для поддержания надежности и долговечности двигателя. Эксперты рекомендуют владельцам автомобилей не игнорировать сигналы о возможных неисправностях и своевременно обращаться к профессионалам для проверки состояния датчика детонации.
Разновидности
Датчик детонации может быть либо резонансным (в виде цилиндра с одним контактом сверху), или широкополосным (похожий на толстую шайбу с двухконтактным разъемом).
Широкополосный датчик детонации преобразует все шумы двигателя в электрические колебания и передает их в ЭБУ для распознавания и принятия решения.
Резонансный настроен на частоту детонации двигателя и выдает сигнал только при совпадении частоты шума с его резонансной частотой.
Обратите внимание на то что широкополосные датчики не взаимозаменяемы с резонансными, даже если они изготовлены одной фирмой.
| Вопрос о датчике детонации | Ответ | Дополнительная информация |
|---|---|---|
| Что такое датчик детонации? | Датчик, измеряющий вибрации в двигателе, вызванные детонацией топлива. | Также известен как датчик стука. |
| Как работает датчик детонации? | Он преобразует механические вибрации в электрический сигнал, который отправляется в ЭБУ. | Сила сигнала пропорциональна интенсивности детонации. |
| Где расположен датчик детонации? | Обычно на блоке цилиндров, часто на его нижней части. | Точное расположение зависит от модели двигателя. |
| Зачем нужен датчик детонации? | Для предотвращения повреждения двигателя, вызванного детонацией. | Позволяет ЭБУ корректировать угол опережения зажигания. |
| Какие признаки неисправности датчика детонации? | Потеря мощности, нестабильная работа двигателя, ухудшение топливной экономичности, чек-энджин. | Может быть связан с другими проблемами двигателя. |
| Как проверить датчик детонации? | Визуальный осмотр на наличие повреждений, проверка электрического сопротивления (с помощью мультиметра), диагностика с помощью сканера OBD-II. | Требуется специальное оборудование для точной диагностики. |
| Как заменить датчик детонации? | Требуется определенный опыт работы с автомобилем. Процедура включает в себя отключение клеммы аккумулятора, отсоединение проводов датчика, откручивание датчика и установку нового. | Рекомендуется обратиться к специалисту. |
| Сколько стоит датчик детонации? | Цена зависит от марки и модели автомобиля. | Можно найти как недорогие, так и дорогие варианты. |
| Как предотвратить преждевременный выход из строя датчика детонации? | Использовать качественное топливо, своевременно обслуживать двигатель. | Избегать агрессивной езды. |
Интересные факты
Вот несколько интересных фактов о датчике детонации:
-
Принцип работы: Датчик детонации, также известный как датчик стука, работает на основе пьезоэлектрического эффекта. Он преобразует механические колебания, возникающие при детонации (или стуке) в двигателе, в электрический сигнал. Этот сигнал затем передается в блок управления двигателем, который может корректировать параметры работы двигателя для предотвращения повреждений.
-
Влияние на производительность: Правильная работа датчика детонации критически важна для оптимизации работы двигателя. Если датчик не функционирует должным образом, это может привести к снижению мощности, увеличению расхода топлива и повышению выбросов вредных веществ. Современные системы управления двигателем могут автоматически регулировать угол опережения зажигания, чтобы минимизировать риск детонации.
-
Разнообразие конструкций: Существует несколько типов датчиков детонации, включая пьезоэлектрические и электромагнитные. Пьезоэлектрические датчики чаще всего используются в современных автомобилях благодаря своей высокой чувствительности и быстродействию. Однако в некоторых случаях могут применяться и другие технологии, такие как MEMS (микроэлектромеханические системы), которые обеспечивают компактность и надежность.
Признаки дефекта ДД
Признаки неисправности:
- увеличенный расход топлива;
- периодическая детонация;
- загорание индикатора «check engine»;
- ухудшение динамики разгона;
- снижение мощности мотора;
- повышенное образование дыма в выхлопе.
Если вы заметили хотя бы один из этих симптомов, особенно детонацию, проверьте датчик детонации. В следующем разделе рассмотрим, как провести эту проверку.
Читайте также:
Способы проверки
Способы проверки датчика детонации:
- Если ЭБУ конструктивно должен выдавать на ДД опорное напряжение, нужно с помощью вольтметра убедиться в том что оно доходит до него. Отсутствие опорного напряжения на его клемме будет говорить о том что неисправность заключена не в нем, а в проводке либо в формирователе опорного напряжения ЭБУ. Отсутствие опорного напряжения контроллер будет воспринимать как неисправность ДД и включит аварийный режим работы. В случае же неисправности проводки импульсы, генерируемые прибором, не дойдут до ЭБУ, потому что для их передачи используется тот же провод что и для подачи опорного напряжения. Результат будет мало чем отличаться от предыдущего случая.
- Измерение электрического сопротивления ДД. Но для того чтобы сделать вывод о наличии или отсутствии неисправности необходимо знать каким сопротивлением он должен обладать.

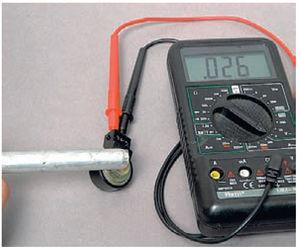

- Контроль способности генерации электрических импульсов в ответ на звуковое воздействие. Подключить к выходу снятого прибора вольтметр в режиме измерения переменного напряжения с пределом измерения 200 мВ и легонько постукать по нему отверткой вольтметр должен показать появление электрического напряжения. Если показания прибора останутся равны нулю, то можно с большой вероятностью предположить неисправность датчика.
Расчет резонанса двигателя
Если ваш двигатель имеет вышедший из строя резонансный датчик и вы хотите заменить его на другой, важно знать резонансную частоту двигателя. Ее можно вычислить по формуле:
Fрез = 900/(π * r), где π ≈ 3,14, а r — радиус поршня в миллиметрах. Результат будет в кГц.
Например, для двигателя с диаметром поршней 82 мм расчет будет: Fрез = 900/(3,14 * 41) = 6,99083 кГц, округляя, получаем 6,991 кГц.
При выборе нового датчика его резонансная частота должна быть максимально близка к частоте вашего двигателя. Также настройте его электрическое сопротивление, чтобы оно соответствовало оригинальному датчику. Если сопротивление нового датчика выше, подключите параллельно резистор с сопротивлением старого. Если ниже — подключите последовательно резистор, равный разнице между сопротивлениями старого и нового датчиков.
Установка и замена датчика детонации
Датчик детонации – это важный компонент системы управления двигателем, который отвечает за обнаружение детонации (взрывного сгорания) в цилиндрах. Правильная установка и замена этого датчика имеют критическое значение для обеспечения оптимальной работы двигателя и предотвращения его повреждений.
Перед началом установки или замены датчика детонации необходимо подготовить рабочее место и инструменты. Вам понадобятся:
- Набор ключей и отверток;
- Датчик детонации, соответствующий модели вашего автомобиля;
- Чистящие средства для удаления загрязнений;
- Силиконовый герметик (если требуется);
- Мультиметр для проверки работоспособности датчика.
Процесс установки или замены датчика детонации можно разделить на несколько этапов:
-
Читайте также:
1. Подготовка автомобиля
Перед началом работы убедитесь, что автомобиль находится на ровной поверхности и двигатель остыл. Отключите аккумулятор, чтобы избежать короткого замыкания и других электрических проблем.
2. Локализация датчика детонации
Датчик детонации обычно располагается на блоке цилиндров или вблизи него. В зависимости от модели автомобиля, его может быть трудно найти. Обратитесь к руководству по эксплуатации вашего автомобиля для точной информации о местоположении датчика.
3. Снятие старого датчика
Отсоедините электрический разъем от датчика. Затем аккуратно открутите крепежные болты или гайки, удерживающие датчик на месте. Будьте осторожны, чтобы не повредить резьбу или окружающие компоненты. Если датчик застрял, используйте проникающее масло для его освобождения.
4. Установка нового датчика
Перед установкой нового датчика убедитесь, что его резьба чистая и не повреждена. Нанесите немного герметика на резьбу, если это предусмотрено производителем. Установите датчик на место и затяните крепежные элементы до рекомендованного момента затяжки, чтобы избежать повреждения.
5. Подключение электрического разъема
После установки датчика подключите электрический разъем. Убедитесь, что он надежно зафиксирован и не имеет повреждений. Проверьте проводку на наличие износа или повреждений, которые могут повлиять на работу датчика.
6. Проверка работоспособности
После завершения установки подключите аккумулятор и запустите двигатель. Используйте мультиметр для проверки выходного сигнала датчика детонации. Убедитесь, что он соответствует спецификациям, указанным в руководстве по эксплуатации. Если сигнал отсутствует или не соответствует норме, проверьте соединения и проводку.
Замена датчика детонации – это задача, которую можно выполнить самостоятельно, если у вас есть базовые навыки работы с автомобилем. Однако, если вы не уверены в своих силах, лучше обратиться к профессионалам. Правильная установка и замена датчика помогут избежать серьезных проблем с двигателем и продлить срок его службы.
Вопрос-ответ
Сколько должен показывать датчик детонации?
В норме возгорание идет со скоростью 30-50 м/с, но если она увеличивается примерно до 2000 м/с, то происходит взрыв или детонация.
Как ведёт себя машина при неисправном датчике детонации?
Неисправный датчик детонации негативно влияет на режим работы двигателя, что ведет к повышенному расходу топлива, проблемам при запуске, потерям различных динамических характеристик и другим проблемам, касающимся корректной работы двигателя.
-
Читайте также:
Что может привести к срабатыванию датчика детонации?
Датчик детонации использует внутренний пьезоэлектрический элемент для обнаружения аномального сгорания в двигателе, называемого детонацией. К распространённым причинам детонации относятся низкооктановое топливо, слишком ранний угол зажигания, высокие рабочие температуры двигателя и другие.
Советы
СОВЕТ №1
Перед тем как заменить датчик детонации, обязательно проведите диагностику автомобиля. Используйте сканер OBD-II для считывания кодов ошибок, чтобы убедиться, что проблема действительно связана с датчиком, а не с другими системами двигателя.
СОВЕТ №2
При замене датчика детонации следуйте рекомендациям производителя вашего автомобиля. Обратите внимание на момент затяжки крепежных элементов и используйте только оригинальные или качественные запчасти, чтобы избежать повторных поломок.
СОВЕТ №3
Регулярно проверяйте состояние системы зажигания и топливной системы. Неправильная работа этих систем может привести к детонации, что, в свою очередь, может повредить датчик детонации и другие компоненты двигателя.
СОВЕТ №4
Не игнорируйте сигналы о проблемах с двигателем. Если вы заметили ухудшение работы двигателя, стуки или другие аномалии, немедленно проведите диагностику. Ранняя реакция может предотвратить серьезные повреждения и дорогостоящий ремонт.
