Бендикс стартера, или обгонная муфта, обеспечивает передачу вращения от ротора стартера к маховику коленчатого вала, играя ключевую роль в запуске двигателя автомобиля. Знание принципа работы и особенностей этого компонента поможет автовладельцам избежать проблем с запуском двигателя и продлить срок службы стартера. В статье рассмотрим основные функции бендикса, его устройство и важные аспекты эксплуатации и замены.

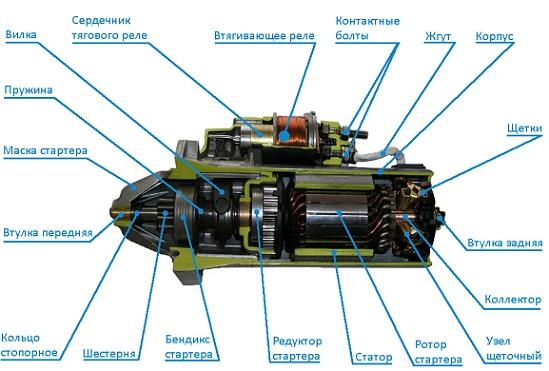

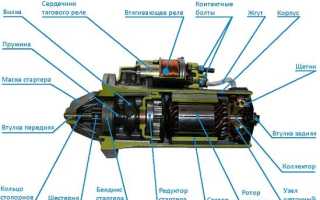

Конструкция
Бендикс — это важный элемент, состоящий из:
- ведомой обоймы с зубчатым колесом;
- ведущей обоймы;
- роликов;
- пружин для роликов;
- защитного кожуха;
- круглого кольца, предотвращающего выпадение роликов из пазов ведущей обоймы;
- фигурного кольца, упирающегося в вилку при перемещении узла по валу ротора;
- буферной пружины, смягчающей удары шестерни о венец маховика при запуске двигателя.
Бендикс автомобильного стартера является ключевым элементом, обеспечивающим запуск двигателя. Эксперты подчеркивают, что его основная функция заключается в соединении стартера с маховиком двигателя, что позволяет передавать крутящий момент. При этом важно отметить, что бендикс подвержен износу, особенно в условиях частых запусков. Специалисты рекомендуют регулярно проверять его состояние, так как неисправный бендикс может привести к проблемам с запуском, а в некоторых случаях и к повреждению стартера. Также стоит учитывать, что замена бендикса может быть более экономичным решением, чем полная замена стартера. Важно выбирать качественные запчасти, чтобы обеспечить надежность и долговечность работы системы запуска автомобиля.
Принцип действия:
- Пока не включен пуск двигателя, шестерня муфты не входит в зацепление с шестерней венца маховика;
- При подаче напряжения на втягивающее реле, оно вилкой сдвигает бендикс по валу якоря в сторону маховика до зацепления с зубьями венца и подает питание на стартер. При вращении якоря обгонная муфта блокируется. Это происходит за счет фиксации ведомой обоймы в ведущий при помощи роликов. В этом случаи вращение якоря передается маховику коленчатого вала и двигатель запускается. Пазы для роликов в ведущей обойме неодинаковы по глубине. Поэтому, когда ролики находятся в глубокой части ведомая обойма с шестерней свободно вращается в ведущей. Перемещаясь под воздействием вращения и пружин в неглубокую часть паза ролики, стопорят обоймы между собой.
По принципу работы он очень похож на механизм свободного хода втулки заднего колеса велосипеда. Который размыкает заднее колесо и его привод при движении велосипеда накатом чтобы не вращались педали.
| Характеристика Бендикса | Описание | Важность/Последствия неисправности |
|---|---|---|
| Тип бендикса | Встроенный (внутри стартера) или выносной (отдельный узел) | Влияет на сложность замены и ремонта. |
| Принцип работы | Обеспечивает зацепление с маховиком двигателя только при запуске, затем отключается. | Неисправность приводит к прокручиванию стартера без запуска двигателя или повреждению зубьев бендикса и маховика. |
| Зубья бендикса | Количество и форма зубьев определяют надежность зацепления. | Износ или повреждение зубьев приводит к проскальзыванию и невозможности запуска двигателя. |
| Материал бендикса | Обычно сталь, иногда с покрытием для повышения износостойкости. | Влияет на долговечность и устойчивость к износу. |
| Признаки неисправности | Скрежет, стук, прокручивание стартера без запуска двигателя, “щелчки” при попытке запуска. | Необходимо немедленное вмешательство, иначе возможен серьезный ремонт двигателя. |
| Способы проверки | Визуальный осмотр на наличие повреждений зубьев, проверка свободного хода и зацепления. | Позволяет определить необходимость замены. |
| Замена бендикса | Может потребовать частичной разборки стартера или замены всего узла. | Стоимость и сложность зависят от типа бендикса и конструкции стартера. |
Интересные факты
Вот несколько интересных фактов о бендиксе автомобильного стартера:
-
Принцип работы: Бендикс — это механизм, который соединяет стартер с маховиком двигателя. Когда стартер включается, бендикс выдвигается и зацепляется с маховиком, позволяя стартеру прокрутить двигатель. Как только двигатель запускается, бендикс автоматически отключается, предотвращая его повреждение.
-
Материалы и долговечность: Бендиксы часто изготавливаются из прочных материалов, таких как сталь или алюминий, чтобы выдерживать высокие нагрузки и температуры. Однако со временем они могут изнашиваться, особенно если стартер работает неправильно или если есть проблемы с аккумулятором.
-
Звуки при запуске: Если вы слышите скрежет или щелчки при попытке запустить двигатель, это может указывать на проблемы с бендиксом. Например, он может не выдвигаться должным образом или заедать, что может привести к повреждению как стартера, так и маховика. Регулярная диагностика и обслуживание стартера помогут избежать таких проблем.
Диагностика
Если стартер вращается, но не приводит в движение коленчатый вал, это указывает на неисправность бендикса. Возможные причины:
- Износ пазов под ролики, что мешает надежной фиксации ведомой обоймы. В этом случае ротор стартера вращается без посторонних шумов, лишь с тихим жужжанием. Проблему решает замена бендикса.
- Деформация зубьев шестерни бендикса, из-за чего они не зацепляются с венцом маховика. При этом вращение ротора стартера сопровождается треском, вызванным срывом зубьев. Для устранения проблемы одной замены бендикса недостаточно: часто повреждена и шестерня венца маховика. Необходимо перевернуть венец или заменить его при значительном износе. Для этого нужно снять маховик и сбить венец с помощью молотка и выколотки. Затем венец нагревают до 150 °C, чтобы увеличить внутренний диаметр и облегчить установку, не забывая о правильной ориентации.
Выбор
Выбирая бендикс для своего авто, спросите в автосервисе, какого производителя они рекомендуют.
При покупке убедитесь, что в отверстии для вала ротора в ведомой обойме с шестерней запрессована меднографитовая втулка.
Ее наличие ― не гарантия отличного качества бендикса, а вот ее отсутствие, или втулка из другого материала ― гарантия того, что он плох.
Замена
Если вы увлечены ручным трудом и обладаете нужными навыками, можете заменить этот узел самостоятельно. Процедура несложная. Потребуются ключи, плоскогубцы, отвертки и молоток. Также может понадобиться смотровая яма.
Читайте также:
Порядок действий
- снять клемму с аккумулятора;
- отвернуть крепеж стартера;
- вынуть стартер и отсоединить от него провода;
- разобрать стартер.
Разборка стартера
- Удалите крышку статора, закрывающую щетки.
- Открутите крепеж блока щеток (длинные болты или шпильки между обмотками статора); проверьте их изоляцию.
- С помощью отвертки отведите плоскую пружину и аккуратно вытащите щетку на чуть больше половины. Зафиксируйте ее, прижав плоской пружиной сбоку, чтобы не мешала дальнейшей разборке.
- Проверьте длину щеток: она должна быть не менее 12 мм. Если короче, замените.
- Снимите статор с блоком щеток.
- Если на валу ротора установлен ограничитель хода бендикса, снимите его. Обычно это широкое кольцо с канавкой на внутренней стороне, надевающееся на пружинный стопор. Снимите его с помощью рожкового ключа на 12 и молотка (диаметр вала ротора около 12 мм). Второй — с помощью плоской отвертки.
Отсоедините вилку от фигурного кольца бендикса. Удалите бендикс.
Устранение неисправностей
Бендикс автомобильного стартера может быть сложной задачей, однако понимание основных проблем и их решений поможет владельцам автомобилей справиться с этой ситуацией. Бендикс, или реверсивный механизм стартера, отвечает за соединение стартера с маховиком двигателя, что позволяет запустить двигатель. Если возникают проблемы с запуском, это может быть связано с неисправностями в бендиксе.
Одной из наиболее распространенных проблем является заедание бендикса. Это может произойти из-за загрязнения, коррозии или износа деталей. Если бендикс заедает, стартер может не включаться или работать с перебоями. Для диагностики этой проблемы необходимо снять стартер и проверить бендикс на наличие механических повреждений или загрязнений. В некоторых случаях достаточно очистить механизм и смазать его, чтобы вернуть его в рабочее состояние.
Еще одной распространенной неисправностью является износ зубьев бендикса. Зубья могут изнашиваться из-за частого использования или неправильной установки стартера. Если зубья повреждены, это может привести к тому, что стартер не сможет надежно соединиться с маховиком, что затруднит запуск двигателя. В этом случае необходимо заменить бендикс на новый, так как восстановить изношенные зубья невозможно.
Также стоит обратить внимание на электрическую часть системы. Если стартер не срабатывает, причиной может быть недостаточное напряжение на бендиксе. Это может быть связано с проблемами в аккумуляторе, проводке или реле стартера. Проверка напряжения и состояния проводов поможет выявить проблему. Если напряжение в норме, но стартер все равно не срабатывает, возможно, проблема кроется в самом бендиксе или в его подключении.
Не стоит забывать и о механических повреждениях. Если стартер был подвергнут ударам или вибрациям, это может привести к смещению или повреждению бендикса. В таких случаях необходимо тщательно осмотреть стартер и его крепления, чтобы убедиться в отсутствии механических повреждений.
В заключение, для успешного устранения неисправностей бендикса важно проводить регулярное техническое обслуживание автомобиля, следить за состоянием стартера и его компонентов. При возникновении проблем с запуском двигателя не стоит откладывать диагностику, так как это может привести к более серьезным поломкам и затратам на ремонт.
Вопрос-ответ
Как понять, что бендикс неисправен?
Признаки неисправности бендикса стартера. Стартер вращается, но двигатель не запускается. Если вы слышите, что деталь вращается, но двигатель не запускается, это может свидетельствовать, что зубчатое колесо бендикса не сцепляется с маховиком. Это может быть вызвано износом зубцов или поломкой спиральной пружины.
Нужно ли смазывать шестерню бендикса стартера?
Чем смазать бендикс стартера? Ответ очевиден: что обязательно нужно.
Когда нужно менять бендикс?
Если части муфты не расцепляются при вращении в обоих направлениях — ролики заклинены в канавках, бендикс необходимо заменить. Далее проверяют упругость демпферной пружины и наличие люфтов. Появление больших зазоров и послабление пружины приводят к ускоренному износу зубьев шестеренки.
Советы
СОВЕТ №1
Регулярно проверяйте состояние бендикса. Периодическая диагностика поможет выявить износ или повреждения, что позволит избежать неожиданных проблем с запуском двигателя.
СОВЕТ №2
Обратите внимание на шумы при запуске. Если вы слышите необычные звуки, такие как скрежет или щелчки, это может указывать на неисправность бендикса. Не игнорируйте эти сигналы и обратитесь к специалисту.
СОВЕТ №3
При замене бендикса выбирайте качественные запчасти. Использование оригинальных или проверенных аналогов поможет обеспечить надежность и долговечность работы стартера.
СОВЕТ №4
Следите за состоянием аккумулятора. Плохая зарядка или неисправный аккумулятор могут негативно сказаться на работе бендикса, поэтому убедитесь, что ваша аккумуляторная батарея в хорошем состоянии.
