Разновидности сцепления автомобиля, принцип работы, неисправности и их признаки

Сцепление автомобиля — ключевой элемент трансмиссии, обеспечивающий переключение передач и передачу мощности от двигателя к колесам. Знание принципа работы сцепления, его типов и возможных неисправностей поможет водителям избежать проблем на дороге и своевременно выявить их, что сэкономит время и деньги на ремонте. В этой статье рассмотрим, как функционирует сцепление, его типы и основные признаки неисправностей.

Функции сцепления

В транспортных средствах система передает крутящий момент от двигателя через силу трения, предотвращая крутильные колебания и защищая механизмы от перегрузок. Она управляет соединением и разъединением двигателя с коробкой переключения передач (КПП). Это обеспечивает:

• плавный старт без резких рывков;
• мягкое переключение передач при изменении скоростей.

Таким образом, это ключевой элемент трансмиссии между двигателем и коробкой передач.

Эксперты в области автомобильной техники отмечают, что сцепление является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам. Существует несколько разновидностей сцеплений, включая механические, гидравлические и электромагнитные. Механическое сцепление, наиболее распространенное, работает на основе трения между дисками, в то время как гидравлическое использует жидкость для передачи усилия.

Неисправности сцепления могут проявляться различными признаками. Например, пробуксовка сцепления может указывать на износ фрикционных дисков, что приводит к снижению мощности и увеличению оборотов двигателя без соответствующего ускорения автомобиля. Другим распространенным признаком является трудность переключения передач, что может свидетельствовать о проблемах с гидравлической системой или износом механизма. Важно своевременно диагностировать и устранять неисправности, чтобы избежать серьезных повреждений трансмиссии и обеспечить безопасность на дороге.

Устройство СЦЕПЛЕНИЯ (3D анимация)

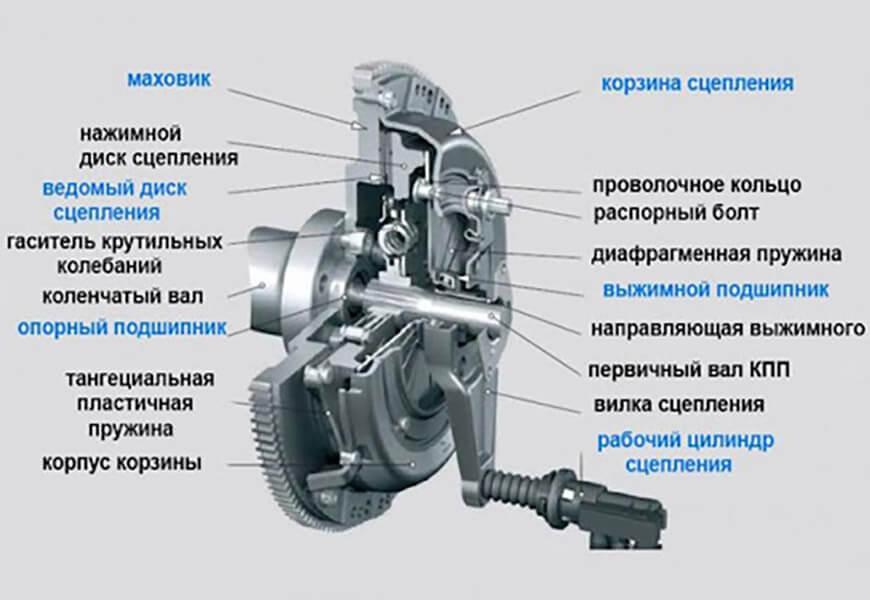

Конструкция и принцип работы сцепления

Функционирование основано на взаимодействии плотно прижатых дисков. У автомобильного механизма имеются два вала: один крутится от двигателя, другой заставляет работать систему, приводящую колеса в движение. Когда водитель прекращает давить на педаль сцепления (крайняя слева), пружины соединяют диски. В транспорте с механической КПП (МКПП) усилие передается приводом (рычаг, трос). В результате обеспечивается вращение валов с совпадающей скоростью.

При надавливании на педаль сцепления его диски расходятся с образованием промежутка. Осуществляется разобщение, скорости вращения элементов системы становятся разными по значению. Но при отпускании рычага (снятии левой ноги) ведущий и ведомый диск соединяются. Также транспортное средство оснащено средней педалью — тормозом. Он предназначен для снижения скорости. Для старта задействуют сцепление и газ — крайний правый рычаг, из-за которого машина начинает ехать.

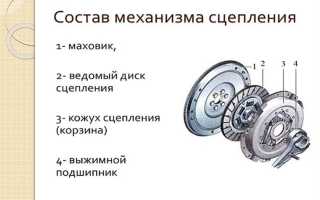

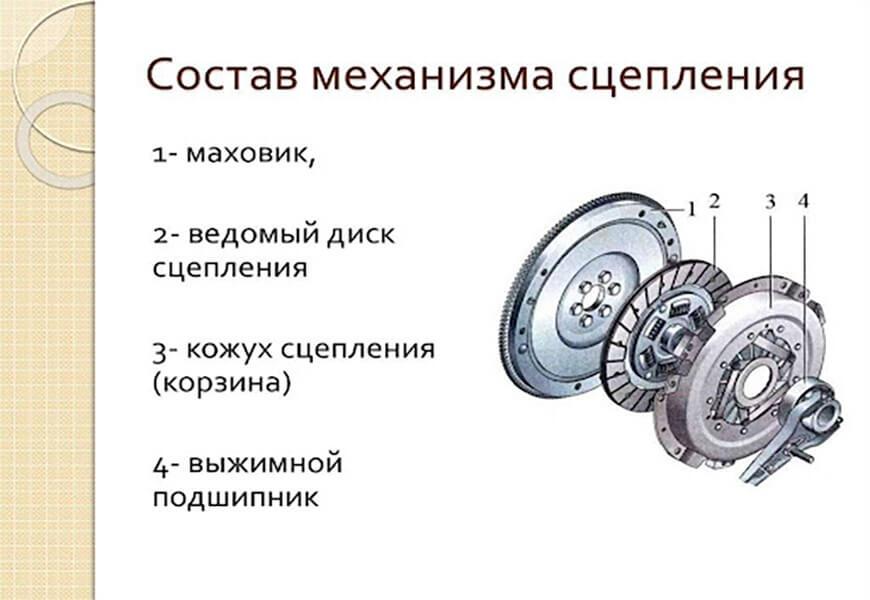

Муфта сцепления у транспорта с механической КПП составлена из частей:

• ведущий диск — маховик мотора;
• ведомый диск;
• корзина или диск сцепления нажимной;

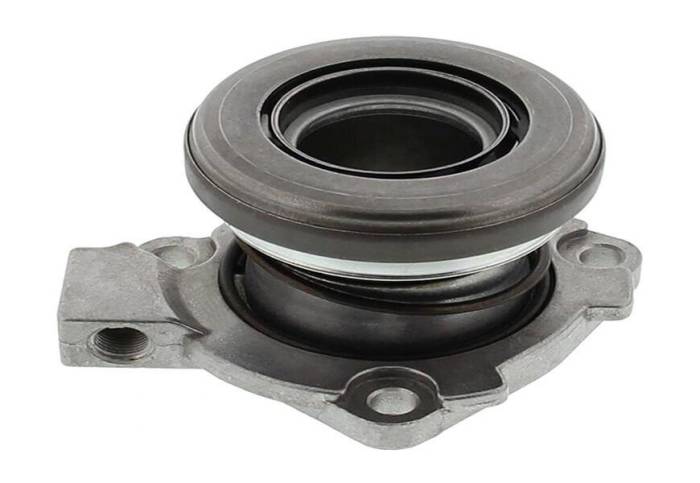

• выжимной подшипник;
• муфта для выключения сцепления;
• вилка;
• привод сцепления.

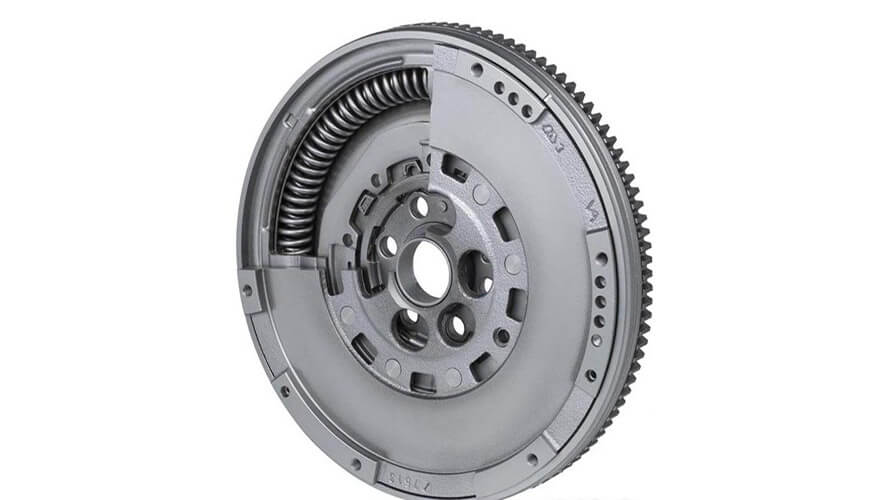

Ведомый диск с обеих сторон оснащен фрикционными накладками для трения. В его корпус встраивается пружинный демпфер, гасящий неравномерности при работе мотора. Пружина с нажимным диском при воздействии на ведомый — один узел, именуемый корзиной.

Функционирование основано на образовании и передаче силы трения. Есть два состояния: подключено или отключено, в больший период диск прижат к маховику. Чтобы выключить муфту, требуется надавить педаль сцепления. Та соединена с вилкой механическим приводом сцепления или его гидравлическим типом (при гидромуфте, которая присутствует в машине с автоматической, полуавтоматической КП).

Выжимной подшипник перемещается и жмет на лопасти диафрагменной пружины. Действие последней на нажимной диск механизма сцепления прекращается, ведомый тоже освобождается. Диафрагменная пружина после воздействия выжимного подшипника предопределяет разъединение мотора с трансмиссией. Мотор снова соединится с ней, когда водитель отпустит педаль сцепления, установив требуемую передачу.

Интересные факты

Вот несколько интересных фактов о разновидностях сцепления автомобиля, их принципе работы и возможных неисправностях:

1. Разнообразие типов сцеплений: Существует несколько типов сцеплений, включая механическое, гидравлическое и электрическое. Механическое сцепление, использующее тросы или рычаги, было распространено в старых автомобилях, тогда как современные модели чаще используют гидравлические системы, которые обеспечивают более плавное и точное управление.

2. Принцип работы сцепления: Сцепление работает по принципу передачи крутящего момента от двигателя к трансмиссии. Когда водитель нажимает на педаль сцепления, диск сцепления отделяется от маховика, что позволяет переключать передачи без повреждения трансмиссии. При отпускании педали сцепление снова соединяет двигатель и трансмиссию, передавая мощность на колеса.

3. Признаки неисправностей: Неисправности сцепления могут проявляться различными способами. Например, пробуксовка сцепления может быть вызвана износом диска сцепления, что проявляется в том, что двигатель начинает работать на высоких оборотах, но автомобиль не ускоряется. Другие признаки неисправностей включают трудности при переключении передач, посторонние звуки при работе сцепления и вибрации при отпускании педали.

Признаки неисправности сцепления автомобиля.Видео обзор.

Виды сцепления

Существует несколько типов муфт, различающихся по количеству ведомых дисков — от одного до нескольких. В зависимости от рабочей среды, сцепления могут быть с трением в жидкости или без нее. Наиболее распространено сухое однодисковое сцепление. Также различают механические и гидравлические приводы, что означает работу на основе жидкости или давления. Устройства сцепления классифицируются по конструкции:

• фрикционные, механические, работающие на основе трения;
• гидравлические автомобильные сцепления, функционирующие благодаря потоку жидкости;
• электромагнитные, управляемые магнитным полем.

Наиболее распространен первый тип, но также выделяют:

• однодисковые;
• демпферные или двухдисковые сцепления;
• многодисковые сцепления.

Каждая вариация отличается конструкцией, но все работают по единому принципу.

Сухой и мокрый типы

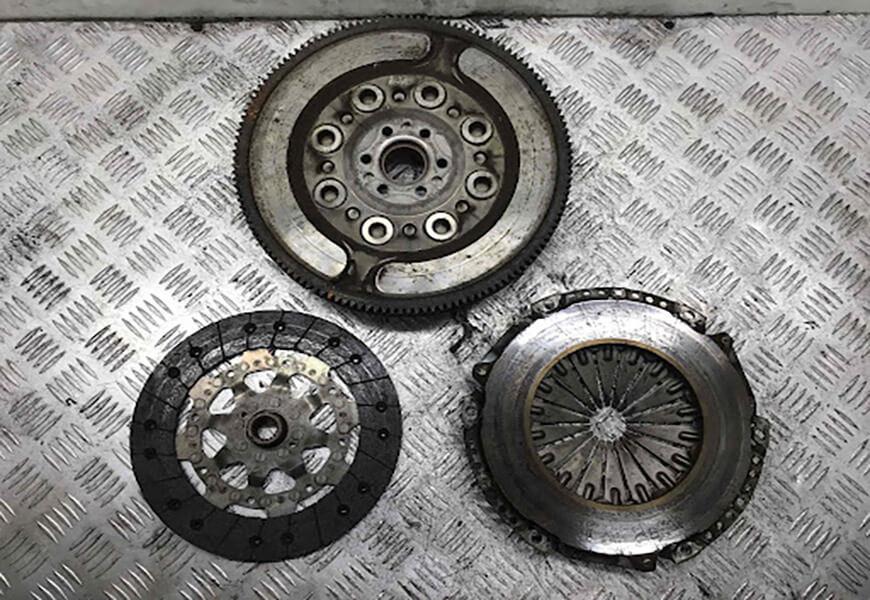

Муфты сцепления производятся разнообразными, обеспечивают процесс при сухом трении либо с работой дисков в жидкости. Однодисковая разновидность первого типа включает:

• маховик;
• картер сцепления;
• ведущий или нажимной диск сцепления;
• ведомый диск;
• диафрагменную пружину;
• подшипник, выключающий сцепление;
• муфту выключения;
• вилку.

Рассматривая, что входит в комплект подобного сцепления, выделяют 2 прилегающих диска, где ведущий — это корзина. Присутствует система привода, выжимной подшипник. Первичный вал коробки переключения передач входит в шлицевую муфту посередине ведомого диска. Сухое сцепление эффективно, не требует значительных затрат при производстве. Мотор и КП имеют жесткую связь. Мокрое сцепление — это плавное трение в масляной ванне, причем момент получается больший по значению. Циркулирующая жидкость способствует эффективности охлаждения.

Как работает сцепление. Без воды и понятным языком

Двух- и многодисковые виды сцепления

Двухдисковая версия используется в автомобилях с мощными двигателями. В этой конструкции срок службы увеличивается за счет двух ведомых дисков и проставки между ними, что создает четыре поверхности для трения. Многодисковая система включает более трех дисков и предназначена для увеличения площади контакта, передавая крутящий момент благодаря высокой силе сцепления.

Сцепление с пневматическим усилителем

Подобная конструкция применяется в грузовом транспорте. Устройство и принцип работы служат для уменьшения силы нажима на педаль сцепления при его отключении. Пневматический усилитель является частью привода. Он состоит из корпуса с блоком управления и силовым элементом, состоящим из гидравлического, пневматического поршней на одном штоке.

Работает сцепление следующим образом. При надавливании на педаль оно выключается в результате пневматических процессов воздействия двух поршней на отключающую вилку. При отпускании давление внутри системы пропадает, поршни возвращаются в начальное положение. Это приводит к включению с выходом лишнего воздуха наружу. Так достигается эффект мягкого действия педали сцепления. Поршни подбираются под обеспечение этого эффекта.

Характеристики керамического и металлокерамического сцепления

Материал элементов конструкции определяет эффективность механизмов и их долговечность, особенно при максимальных нагрузках. Надежное сцепление дисков критично. Накладки обычно изготавливаются из прессованной смеси стекловолокна, металла, каучука и смол.

Сцепление в автомобилях основано на трении. Керамические и металлокерамические материалы выдерживают нагрузки, значительно превышающие стандартные. В производстве также используется кевлар — прочное синтетическое волокно. Детали, покрывающие ведомый диск сцепления с обеих сторон, разрабатываются для работы при температурах до 400 °C. Металлокерамика менее подвержена износу и может нагреваться до 600 °C, сохраняя рабочие характеристики. Такие устройства чаще всего применяются в спортивных автомобилях с высокой мощностью.

Как избежать проблем

Условия использования автомобиля и характерная «манера» вождения определяют продолжительность службы. Муфта сцепления обладает значительным рабочим ресурсом. В среднем это 100 000–150 000 км пробега. Износ поверхностей возникает из-за соприкосновения дисков. В результате требуется замена. Чтобы сохранить ресурс сцепления, рекомендуется выполнять ряд правил:

• контролировать регулировку;
• не перегружать детали длительной буксовкой в грязи, резкими стартами, неправильным переключением передачи и т. д.;
• осторожно принимать просьбы отбуксировать другую машину: учитывать состояние конструкции и соотношение масс.

К примеру, ведомый диск автомобильного сцепления — прочный узел, выдерживающий большие нагрузки. Он компенсирует вред и в случае, если за рулем сидит неопытный водитель. Но систематическая неаккуратная эксплуатация влечет износ. Бывает, что механизм сцепления повреждается из-за производственного брака. Но чаще преждевременно возникающие проблемы — вина водителя.

Правильная работа со сцеплением

Изучение системы поможет предотвратить износ компонентов. Система взаимодействия дисков должна быть постоянно активной. Педаль сцепления используется только для запуска автомобиля и переключения передач, а также при полной остановке. Полувыжимание может перегреть диски, поэтому сцепление следует выжимать до конца без задержек. Нажмите на крайнюю левую педаль и плавно отпустите ее, допускается небольшая пауза между действиями. Стартуйте с первой передачи. Будьте внимательны во время маневров и при снижении скорости.

Проверка сцепления

Отсутствие сторонних звуков при намерении отыскать неполадки говорит, что проблемы скрываются в чем-то другом. Шумы на холостом ходу, исчезающие при нажатии крайнего левого рычага, могут говорить о неисправности контакта частей. При тестировании нужно действовать по следующим этапам:

1. Запуск двигателя, установка машины на ручной тормоз, переключение на нейтральную передачу.
2. Следует установить, производится ли гул при работе мотора на холостом ходу. Педаль при этом не нажата. Шум указывает на неполадки в трансмиссии.
3. Для проверки начинают жать на крайний левый рычаг при нейтральной передаче. Скрежет вынуждает предполагать неисправность в выжимном подшипнике либо вилке. Отсутствие шума указывает на норму.
4. Левый рычаг выжимается ногой до предела. Если есть скрип, проблему ищут во втулке или управляющем подшипнике.

Из-за чего возникают неисправности

Неполадки в системе обычно возникают не случайно, а из-за износа. Это приводит к затруднениям в работе. Рабочие поверхности маховика и корзины могут изнашиваться. Узел может выйти из строя при перегрузках или неаккуратном использовании. Часто причиной служат длительные «раскачки» на сложных участках дороги или резкие старты с сильным нажимом на акселератор. Неисправности можно классифицировать на три группы: отсутствие включения, отсутствие выключения и появление вибраций.

Распространенные неисправности и их признаки

Чаще всего наблюдаются следующие проблемы:

1. Неполное выключение («ведет» сцепление). Диски не разобщаются до конца с нажатием на педаль. При переключении передачи раздается хруст и скрежет от кареток синхронизаторов. Полного разъединения с мотором нет.
2. Противоположная проблема — пробуксовка, неполное включение. Поверхности прилегают неплотно, с проскальзыванием. Можно почувствовать запах от горящих фракционных накладок. Намерение резко повысить скорость вызывает лишь увеличение оборотов коленвала. Мощность от мотора на колеса передается частично, процесс заканчивается значительным износом поверхностей, разгон транспорта невозможен.

При включении и выключении механизма тоже бывают вибрации, посторонние звуки.

Нетипичные примеры неисправностей сцепления

На практике возникают необычные неисправности. Вот несколько примеров:

1. Система начала буксовать спустя некоторое время после покупки подержанного автомобиля. Вскоре машина перестала двигаться. В сервисе механик разобрал узел, и ведомый диск оказался в хорошем состоянии, предположив, что его заменили перед продажей. Однако другие рабочие поверхности были значительно повреждены. Новый диск лишь частично контактировал с ними, оставляя две тонкие полосы, что снижало передачу крутящего момента. Предыдущий владелец должен был полностью заменить узел, но этого не сделал. Установка недорогого диска временно улучшила работу, что позволило успешно продать автомобиль.

2. В другом случае также наблюдалась сильная пробуксовка. При разборке не было обнаружено следов износа, но внутри оказалось моторное масло, и под автомобилем образовывались лужицы. Сальник потерял герметичность. Владелец откладывал демонтаж коробки передач из-за высокой стоимости процедуры. Однако время было упущено, и ему пришлось заплатить за замену протекающего сальника и ведомого диска.

3. Самая необычная ситуация произошла, когда из коробки передач начали доноситься странные звуки при переключении и попытке отпустить левую педаль. Автомобиль доставили в сервис на буксире. При разборке выяснили, что произошло смещение центра ведомого диска со шлицами относительно его другой части. Прижатые накладки вращались, а первичный вал оставался неподвижным, что сделало переключение передач невозможным. Водитель сообщил, что накануне с рывками отбуксировал другую машину с аналогичным весом.

Сцепление и его принцип работы требуют правильной эксплуатации и своевременного обслуживания. При соблюдении этих условий надежный механизм редко выходит из строя.

Ремонт и замена сцепления

Сцепление автомобиля — это один из ключевых элементов трансмиссии, который обеспечивает передачу крутящего момента от двигателя к коробке передач. Со временем сцепление может изнашиваться, что приводит к необходимости его ремонта или замены. Важно понимать, когда и как проводить эти процедуры, чтобы избежать серьезных поломок и сохранить работоспособность автомобиля.

Признаки неисправности сцепления

Существует несколько основных признаков, указывающих на необходимость ремонта или замены сцепления:

• Пробуксовка сцепления: Если при нажатии на педаль акселератора двигатель начинает работать на повышенных оборотах, а скорость автомобиля не увеличивается, это может свидетельствовать о пробуксовке сцепления.
• Трудности при переключении передач: Если вы испытываете затруднения при переключении передач, особенно на повышенные, это может указывать на износ сцепления или проблемы с его регулировкой.
• Необычные звуки: Скрипы, стуки или другие посторонние звуки при нажатии на педаль сцепления могут быть признаком механических повреждений или износа компонентов.
• Неправильное положение педали сцепления: Если педаль сцепления не возвращается в исходное положение или заедает, это может указывать на проблемы с гидравлической системой или самим сцеплением.

Процесс ремонта сцепления

Ремонт сцепления может включать в себя несколько этапов:

1. Диагностика: Первым шагом является диагностика состояния сцепления. Это может включать проверку уровня жидкости в гидравлической системе, осмотр на наличие утечек и оценку состояния дисков сцепления.
2. Снятие трансмиссии: Для доступа к сцеплению необходимо снять трансмиссию. Это требует определенных навыков и инструментов, поэтому лучше доверить эту работу профессионалам.
3. Замена изношенных деталей: После снятия трансмиссии необходимо заменить изношенные детали, такие как диск сцепления, нажимной диск и выжимной подшипник. Важно использовать качественные запчасти, чтобы избежать повторных поломок.
4. Сборка и регулировка: После замены всех необходимых компонентов сцепление собирается обратно, и производится его регулировка для обеспечения правильной работы.

Замена сцепления

Если сцепление сильно изношено или повреждено, может потребоваться его полная замена. Процесс замены включает в себя:

• Снятие старого сцепления: Как и в случае ремонта, для замены сцепления необходимо снять трансмиссию и демонтировать старый комплект сцепления.
• Установка нового сцепления: Установка нового комплекта сцепления должна проводиться с учетом всех рекомендаций производителя. Важно правильно установить диск сцепления и нажимной диск, чтобы избежать проблем в будущем.
• Проверка и тестирование: После установки нового сцепления необходимо провести тестирование, чтобы убедиться в его правильной работе. Это включает в себя проверку работы педали сцепления и переключения передач.

Ремонт и замена сцепления — это важные процедуры, которые требуют внимательного подхода и профессиональных навыков. Регулярная диагностика и своевременное обслуживание помогут избежать серьезных проблем и продлить срок службы сцепления вашего автомобиля.

Вопрос-ответ

Какие бывают виды сцепления?

Виды сцепления по числу дисков сцепления — 1-дисковое, 2-дисковое и многодисковое; по типу привода — фрикционные, гидравлические и комбинированные (электромагнитный тип является подвидом фрикционного типа).

Как понять, что умирает сцепление на машине?

Признаки умирающего сцепления включают трудности при переключении передач, особенно на повышенных, проскальзывание двигателя при ускорении (двигатель работает, но машина не разгоняется), а также запах жжёного материала, возникающий при длительном использовании сцепления. Если педаль сцепления становится слишком мягкой или, наоборот, слишком жесткой, это также может указывать на проблемы.

Как узнать, что у вас неисправно: сцепление или трансмиссия?

Чтобы определить, связана ли неисправность со сцеплением или коробкой передач, выключите двигатель и попробуйте переключить передачи. Если передачи переключаются, то проблема, скорее всего, связана со сцеплением, а не с коробкой передач.

Советы

СОВЕТ №1

Регулярно проверяйте состояние сцепления. Обратите внимание на такие признаки, как трудности при переключении передач, скрип или запах жжёного. Эти симптомы могут указывать на необходимость замены сцепления или его компонентов.

СОВЕТ №2

Изучите различные типы сцеплений, чтобы понимать, какое из них установлено на вашем автомобиле. Это поможет вам лучше ориентироваться в возможных неисправностях и их решениях, а также выбрать правильные запчасти при ремонте.

СОВЕТ №3

Не игнорируйте советы по эксплуатации сцепления. Избегайте резкого старта и перегрева сцепления, а также старайтесь не держать ногу на педали сцепления во время движения, чтобы продлить срок службы этого важного узла.

СОВЕТ №4

При возникновении проблем со сцеплением обращайтесь к профессионалам. Самостоятельный ремонт может привести к более серьёзным неисправностям, поэтому лучше доверить диагностику и ремонт квалифицированным специалистам.
