Работа антиблокировочной системы

Антиблокировочная система тормозов (АБС) — ключевой элемент автомобилей, обеспечивающий безопасность и управляемость. В статье рассмотрим назначение АБС, ее функционирование и распространенные неисправности. Понимание работы этой системы поможет водителям выявлять проблемы и повысить безопасность на дороге.

Как работает антиблокировочная система

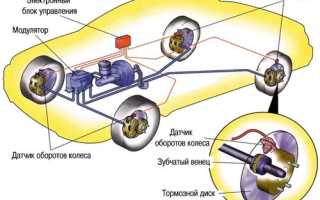

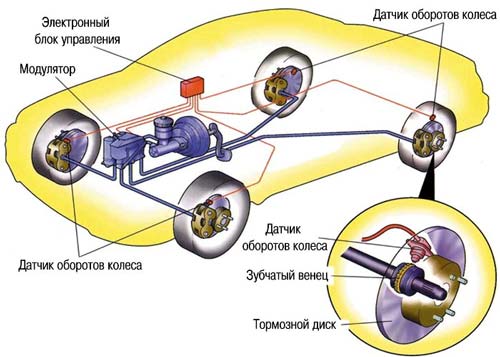

Основой системы является датчик, передающий контроллеру информацию о скорости вращения каждого колеса. На многих автомобилях датчик АБС также выполняет функцию датчика скорости. Его работа основана на эффекте Холла, который заключается в изменении электродвижущей силы (ЭДС) в катушке индуктивности при прохождении мимо нее металлического объекта. Датчик установлен на обратной стороне ступицы колеса и состоит из зубчатой шестерни и катушки индуктивности. При вращении колеса зубья шестерни проходят мимо катушки, вызывая появление ЭДС. Сигналы от катушки передаются на управляющий блок.

Если один из датчиков перестает отправлять сигналы, контроллер активирует модулятор (блок клапанов), который снижает давление в тормозной системе соответствующего рабочего цилиндра. Тормозные колодки разжимаются до восстановления сигнала от датчика. После этого давление увеличивается для улучшения эффективности торможения. Как только колесо снова приближается к состоянию блокировки, процесс повторяется. Это может происходить даже при блокировке нескольких колес одновременно. В результате торможение осуществляется с рывками, а давление в тормозной системе каждого колеса постоянно изменяется.

В течение одной секунды может происходить до двадцати циклов изменения давления, что на некоторых автомобилях вызывает ощущение дрожания или подергивания педали тормоза.

Эксперты в области автомобильной безопасности подчеркивают важность работы антиблокировочной системы (ABS) для предотвращения аварийных ситуаций. Эта система, контролируя тормозное усилие на каждом колесе, предотвращает блокировку колес при резком торможении. Благодаря этому водители сохраняют возможность управлять автомобилем даже в критических условиях, таких как скользкая дорога. Специалисты отмечают, что ABS особенно эффективна на мокрых и обледенелых покрытиях, где риск заноса значительно возрастает. Исследования показывают, что автомобили, оснащенные этой системой, имеют меньшую вероятность попасть в ДТП. В то же время, эксперты рекомендуют водителям не полагаться исключительно на технологии и всегда соблюдать правила безопасного вождения.

ABS что это? Антиблокировочная система автомобиля.

Типы АБС

На легковых автомобилях применяется антиблокировочная система следующих типов:

• с гидронасосом и полностью электронным управлением;
• с главным тормозным цилиндром, подкачивающим насосом и электромеханическим управлением.

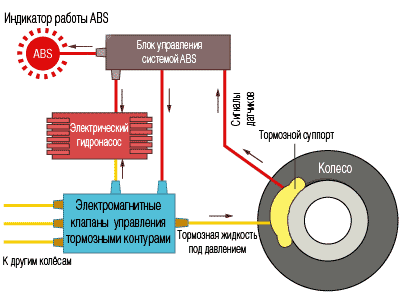

Основное отличие различных систем ABS в способе создания давления тормозной жидкости. В системе с гидронасосом и полностью электронным управлением торможение происходит за счет открытия клапанов. При нажатии на педаль тормоза, ее датчик определяет усилие, затем передает сигнал контроллеру, который, в свою очередь, управляет работой блока клапанов. Когда открывается подающий клапан, то жидкость, находящаяся в гидроаккумуляторе под большим давлением, поступает в соответствующую тормозную магистраль. Чем сильней/ дольше открыт клапан, тем больше жидкости поступает в магистраль, а значит, выше тормозное усилие. Когда водитель отпускает педаль тормоза, ее датчик информирует об этом контроллер , который посылает команду блоку клапанов. Модулятор полностью закрывает подающий и открывает обратный клапан. В результате жидкость проделывает следующий путь: приемный резервуар → насос → гидроаккумулятор.

Антиблокировочная система тормозов также существует в упрощенном варианте. В ней основное давление создает главный тормозной цилиндр, с которого жидкость поступает в модулятор. Для обеспечения пульсирующего торможения к модулятору подключен подкачивающий насос, который поддерживает заданное давление на входе. Устройства такого типа заметно дешевле, к тому же тормозная система работает даже при выключенном двигателе и снятом аккумуляторе. Неисправность любого элемента, кроме главного и рабочих цилиндров, приводит к снижению эффективности торможения, но не является критическим. Если контроллер или модулятор такой АБС повреждены, тормоза будут работать так же, как на автомобилях без нее.

Интересные факты

Вот несколько интересных фактов о работе антиблокировочной системы (ABS):

1. Принцип работы: Антиблокировочная система работает на основе датчиков, которые отслеживают скорость вращения колес. Если система обнаруживает, что одно из колес начинает блокироваться при торможении, она временно снижает давление тормозной жидкости на это колесо, позволяя ему продолжать вращаться. Это помогает сохранить управляемость автомобиля и предотвратить его занос.

2. Улучшение тормозного пути: ABS не только предотвращает блокировку колес, но и может значительно сократить тормозной путь на скользких поверхностях. Исследования показывают, что автомобили с ABS могут сократить тормозной путь на льду и снегу на 10-30% по сравнению с автомобилями без этой системы.

3. Современные технологии: Современные системы ABS часто интегрируются с другими системами безопасности, такими как система курсовой устойчивости (ESP) и система контроля тяги (TCS). Это позволяет автомобилю более эффективно управлять сцеплением колес с дорогой и улучшает общую безопасность при различных условиях вождения.

Принцип работы антиблокировочной системы тормозов АБС

Как обслуживается антиблокировочная система

Антиблокировочная система требует регулярного обслуживания, включающего:

• замену тормозной жидкости;
• проверку главного и рабочих тормозных цилиндров;
• диагностику модулятора;
• проверку работы насоса;
• осмотр тормозных трубок и шлангов;
• проверку колесных датчиков;
• анализ электропроводки.

Самостоятельная замена тормозной жидкости возможна только в системах с давлением от главного цилиндра. Процесс аналогичен автомобилям без АБС: старую жидкость сливают, заливают новую и прокачивают систему. В автомобилях с вакуумным усилителем допускается ремонт рабочих и главного тормозных цилиндров. Однако для автомобилей с электронной АБС для замены жидкости, прокачки системы или ремонта компонентов потребуется специальное оборудование. Поэтому такие работы лучше доверить квалифицированному автосервису.

Неисправности антиблокировочной системы и их симптомы

Во всех автомобилях с АБС установлены средства самодиагностики системы. Они позволяют определить исправность датчиков, модулятора и контроллера. При обнаружении неисправности, средства самодиагностики подают сигнал с помощью лампы АБС. Если загорелась лампочка ABS, необходимо срочно доставить автомобиль в автосервис для диагностики. В противном случае велика вероятность потери эффективности торможения.

Если загорелась лампочка ABS, но педаль тормоза работает (автомобиль тормозит), вы можете самостоятельно провести первичную диагностику и мелкий ремонт. Для этого понадобится яма или эстакада. Наиболее частая неисправность – обрыв, окисление или отход сигнального провода от колесного датчика. Необходимо закатить машину на эстакаду или яму и внимательно осмотреть все провода, которые идут к колесным датчикам. Возможно, один из проводов перетерся, порвался или отошел от датчика. В половине случаев, восстановив цепь датчик – контроллер, удается нормализовать работу всей системы.

Если же провода целы и подключены к соответствующим разъемам, и при этом лампочка не гаснет, необходимо проверить, как закреплен и работает каждый колесный датчик. Вы разбираетесь в работе устройств, использующих эффект Холла? Тогда можете проверить датчик с помощью вольтметра или осциллографа. Если не разбираетесь, то необходимо доставить машину в автосервис. Диагностика модулятора и контроллера или ремонт блока ABS возможны только в условиях автосервиса, потому что необходимо дорогостоящее оборудование и специальная подготовка.

Установка антиблокировочной системы

Установить систему ABS самостоятельно невозможно из-за необходимости специализированного оборудования. Приобретение компонентов на разборке обойдется в 10–15 тысяч рублей, а новые детали стоят 25–35 тысяч рублей. Услуги по установке варьируются от 10 до 20 тысяч рублей, так как нужно заменить суппорты и тормозные колодки, а также подключить контроллер и модулятор. Установка ABS улучшит управляемость автомобиля на влажной и скользкой поверхности и снизит риск заносов.

Приницип работы ABS

История развития антиблокировочных систем

Антиблокировочные системы (ABS) были разработаны в ответ на необходимость повышения безопасности автомобилей, особенно в условиях экстренного торможения. Первые прототипы таких систем появились в 1920-х годах, однако их массовое внедрение началось только в 1970-х годах. Основной задачей ABS является предотвращение блокировки колес во время торможения, что позволяет водителю сохранять управляемость автомобиля и уменьшает риск заноса.

В 1971 году компания Mercedes-Benz представила первую серийную антиблокировочную систему, разработанную совместно с Bosch. Эта система использовала механические компоненты для контроля за тормозным процессом. Однако, несмотря на свои преимущества, такие системы имели ряд ограничений, связанных с надежностью и эффективностью.

С 1980-х годов началось активное развитие электронных систем управления, что привело к созданию более совершенных ABS. Внедрение микропроцессоров и датчиков позволило значительно улучшить реакцию системы на изменения в дорожных условиях. Современные антиблокировочные системы используют датчики скорости вращения колес, которые передают информацию в блок управления. На основе этих данных система может регулировать давление тормозной жидкости, предотвращая блокировку колес.

К концу 1990-х годов ABS стали стандартом для большинства новых автомобилей, что способствовало снижению числа дорожно-транспортных происшествий. В то время как первоначальные системы работали только на передних колесах, современные версии ABS могут контролировать все четыре колеса, что значительно увеличивает эффективность торможения.

С развитием технологий появились и более сложные системы, такие как EBD (Electronic Brakeforce Distribution) и ESC (Electronic Stability Control), которые работают в связке с ABS. Эти системы обеспечивают более точное распределение тормозного усилия и помогают предотвратить потерю сцепления с дорогой, что делает вождение более безопасным.

Таким образом, история развития антиблокировочных систем демонстрирует постоянное стремление к улучшению безопасности на дорогах. Современные технологии позволяют создавать системы, которые не только предотвращают блокировку колес, но и активно помогают водителю в управлении автомобилем в сложных дорожных условиях.

Вопрос-ответ

Как работает антиблокировочная система?

Принцип ее работы заключается в следующем эффекте. Если во время интенсивного торможения машины одно или несколько его колес блокируются и начинают скользить по поверхности дороги, то АБС автоматически ослабляет давление тормозной жидкости в соответствующей магистрали, и колесо вновь начнет вращаться.

Что происходит, когда срабатывает ABS?

Если срабатывает ABS, на приборной панели горит красный (желтый) индикатор. Водитель через педаль может ощущать толчки или вибрацию, сопровождающуюся посторонним звуком. Причиной является постоянное открытие/закрытие клапанов в процессе регулирования давления. В таком случае нельзя отпускать педаль.

Как понять, что работает ABS?

Нормально работающая система ABS создает характерную вибрацию и звук при активации в условиях резкого торможения. Если эти признаки отсутствуют, это может говорить о неисправности датчика или других компонентов системы. Блокировка колес при экстренном торможении.

Как ведет себя машина при неисправном ABS?

При возникновении неисправности в системе АБС происходит ее деактивация при сохранении работы тормозной системы. Признаками неисправности АБС являются изменение характера торможения автомобиля, которое становится менее эффективным, включение лампы аварийного индикатора на панели приборов.

Советы

СОВЕТ №1

Регулярно проверяйте состояние антиблокировочной системы (ABS) вашего автомобиля. Обратите внимание на любые предупреждающие сигналы на приборной панели, которые могут указывать на неисправности системы. Раннее выявление проблем поможет избежать серьезных поломок и повысит безопасность на дороге.

СОВЕТ №2

При замене тормозных колодок или дисков обязательно проверяйте состояние датчиков ABS. Неправильная установка или повреждение датчиков могут привести к неправильной работе системы. Лучше всего доверить эту работу профессионалам, чтобы гарантировать правильную установку.

СОВЕТ №3

Изучите особенности работы вашей антиблокировочной системы. Понимание того, как ABS реагирует в различных условиях (например, на скользкой дороге или при резком торможении), поможет вам лучше управлять автомобилем и повысит вашу безопасность.

СОВЕТ №4

Не забывайте о регулярном техническом обслуживании автомобиля, включая проверку тормозной системы. Это поможет не только поддерживать работоспособность ABS, но и обеспечит общую безопасность вашего транспортного средства.
