Принцип работы и проверка датчика износа тормозов

Датчик износа тормозных колодок — ключевой элемент системы безопасности автомобиля, который предупреждает водителя о необходимости замены колодок. В статье рассмотрим принцип работы датчика, его устройство и местоположение в автомобиле. Также ответим на вопрос, почему индикатор износа не гаснет после замены колодок. Понимание работы датчика поможет своевременно обслуживать тормозную систему и избежать проблем с торможением.

Разновидности систем датчиков износа тормозов

Основные типы систем, сигнализирующих о критическом уровне износа тормозов:

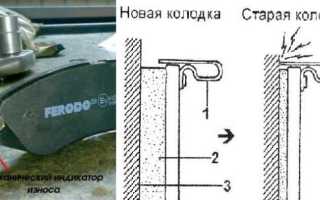

1. Механическая система. На тормозную колодку устанавливается металлическая пластина, которая при значительном уменьшении толщины колодок соприкасается с тормозным диском. Это вызывает металлический звук при торможении, предупреждающий о необходимости проверки тормозов. Однако у механических датчиков есть недостатки: звук может возникать не только из-за критического износа, но и из-за низкокачественных колодок (фрикционный материал может издавать писк). Посторонние шумы могут появляться из-за грязи или камней между трущимися частями, что сбивает с толку водителя. Работоспособность индикатора может нарушаться при деформации пластины из-за некачественного монтажа или транспортировки, а в некоторых случаях пластины могут отваливаться в процессе эксплуатации.

2. Система с электронными датчиками. Основное преимущество этой конструкции — сигнал о необходимости замены тормозных колодок отображается на приборной панели автомобиля. Чтобы понять, в каких ситуациях загорается индикатор, стоит рассмотреть устройство датчика износа и принцип работы системы предупреждения.

Эксперты в области автомобильной безопасности подчеркивают важность правильной работы датчиков износа тормозов. Эти устройства предназначены для мониторинга состояния тормозных колодок и предупреждения водителя о необходимости их замены. Принцип работы датчика основан на измерении толщины колодок: когда они изнашиваются до критического уровня, датчик замыкает цепь, что активирует сигнализацию. Проверка датчиков осуществляется с помощью визуального осмотра и тестирования электрических соединений. Специалисты рекомендуют регулярно проводить диагностику тормозной системы, чтобы избежать серьезных последствий, связанных с неисправностью тормозов. Правильная эксплуатация и своевременная замена изношенных компонентов обеспечивают безопасность на дороге и продлевают срок службы тормозной системы.

Как работает датчик износа тормозов и как его проверить? Полное руководство!

Устройство и принцип работы датчика износа тормозов

Способы крепления к тормозным колодкам:

• контактная зона вмонтирована между фрикционным слоем и металлической основой;

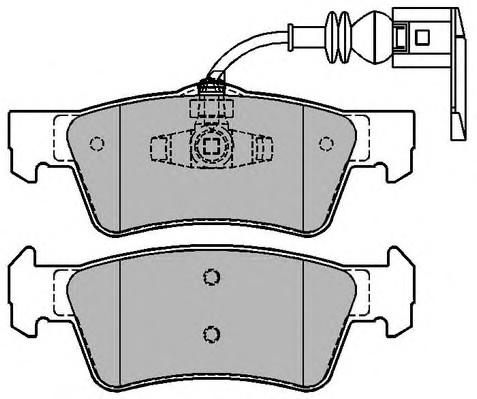

• наконечник индикатора вставляется в специальную проточку во фрикционной накладке (встречается, к примеру, на моделях VW);
• устанавливается в специальный паз в металлической основе (к примеру, как на многих BMW).

Вне зависимости от способа установки, датчик устроен таким образом, чтобы при истирании и уменьшении толщины фрикционного слоя происходило трение контактной перемычки о тормозной диск. Посадочное место рассчитывается таким образом, чтобы момент протирания контакта совпадал с критическим износом фрикционных накладок.

Главную роль в работе системы исполняет наконечник датчика, который состоит из пластикового корпуса и контактного элемента (сердечник из мягкого металла или пластина). Корпус может полностью закрывать контакт, как в случае с датчиками VW, или служить по большей мере в качестве удерживающего кронштейна (именно такое устройство используется на многих датчиках БМВ, у которых контактная пластина оголена).

Принцип работы датчика износа тормозных колодок заключается в разрывании электрической цепи системы контроля толщины фрикционных накладок, к чему, собственно, и приводит перетирание контакта о диск.

Интересные факты

Вот несколько интересных фактов о принципе работы и проверке датчиков износа тормозов:

1. Типы датчиков: Существуют два основных типа датчиков износа тормозов: контактные и бесконтактные. Контактные датчики работают на основе замыкания цепи, когда тормозные колодки изнашиваются до определенного уровня, в то время как бесконтактные датчики используют магнитные или оптические технологии для определения расстояния до колодок и их состояния.

2. Сигнализация износа: Многие современные автомобили оснащены системой сигнализации, которая предупреждает водителя о необходимости замены тормозных колодок. Это достигается благодаря датчикам, которые могут отправлять сигнал на бортовой компьютер автомобиля, активируя индикатор на приборной панели.

3. Проверка и диагностика: Проверка датчиков износа тормозов может быть выполнена как визуально, так и с помощью специализированного оборудования. Визуальная проверка включает осмотр состояния колодок и датчиков, в то время как диагностика с использованием сканера позволяет получить информацию о состоянии тормозной системы и выявить возможные ошибки в работе датчиков.

Принципиальная схема включения индикации

В зависимости от конструкции автомобиля, датчик износа тормозов может быть установлен на одном из передних колес, на передней и задней оси или на всех колесах. Если датчиков несколько, они подключаются последовательно.

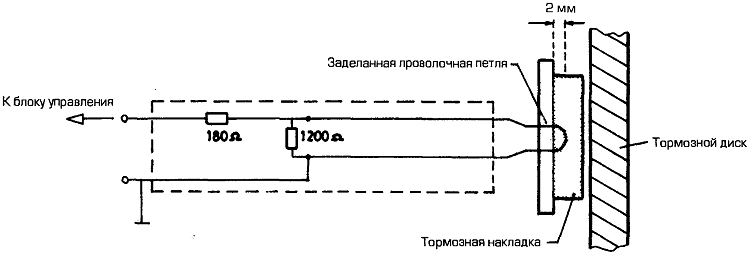

Хотя принцип работы датчиков схож, схема подключения сигнальной лампы может различаться. Рассмотрим вариант, используемый в автомобилях Toyota.

Когда проволочная петля внутри датчика не соприкасается с тормозным диском, ток проходит по пути с наименьшим сопротивлением, определяемым резистором 180 Ом. При разрыве контакта ток начинает течь через резистор 1200 Ом. Блок управления фиксирует увеличение сопротивления в цепи (180+1200 Ом) и активирует индикатор износа тормозных колодок на приборной панели.

В Volkswagen Caravelle 2003 года используется немного измененная схема контроля.

Один из контактов датчиков подключен к массе, а через второй подается бортовое питание. При целой цепи ток через подтягивающий резистор уходит на массу, и на выходе к блоку управления (ECU) фиксируется 0 В. При обрыве в цепи на выводе к блоку управления появляется +12 В, что приводит к загоранию сигнальной лампы на панели.

Возможные неисправности датчика износа тормозов

Как ни странно, но у системы лишь одна наиболее вероятная причина неисправности – наличие обрыва цепи вне наконечников датчиков. Поскольку индикаторы устанавливаются в непосредственной близости к фрикционным накладкам, частые перепады температур, воздействие реагентов, грязи и постоянное изменение положения ступицы негативно воздействуют на проводку и сами датчики износа тормозных колодок. Чаще всего обрыв случается в местах излома проводов.

Горит лампочка датчика износа тормозов

Многие автомобилисты негативно относятся к электронной системе мониторинга износа тормозных колодок, так как индикатор загорается, когда, по их мнению, фрикционные накладки еще могут служить. При неисправности многие не восстанавливают систему, а просто обрезают защитную изоляцию и соединяют провода скруткой.

Как обмануть датчики Износа Колодок VAG #ауди #тормозаауди #аудис4 #ауди100 #аудиа6 #с4

Диагностика и ремонт датчика износа тормозов

Поскольку принцип работы системы основан на протекании в цепи электрического тока, для поиска обрыва вам потребуется знание того, как пользоваться мультиметром, и непосредственно сам измерительный прибор.

Суть диагностики в том, чтобы последовательно измерять напряжение на выводах датчиков (зажигание должно быть включено). Один из контактов мультиметра подключается к массе (любая металлическая часть кузова), а второй – к одному из контактов разъема индикатора износа тормозных колодок. Начинать измерения необходимо с ближнего разъема к блоку управления (расположение можно узнать из принципиальной схемы). Если обрыв в месте излома гибкой части провода, пайке желательно предпочесть надежные скрутки и хорошую изоляцию с использованием клеевой термоусадочной трубки, изоленты.

Как работает датчик износа тормозных колодок, метод диагностики и ремонта отлично показаны на видео.

VW Caravelle 2.5 TDI, 2003 – Не тухнет предупреждение об износе колодок

Рекомендации по выбору датчика износа тормозов

Выбор датчика износа тормозов является важным этапом в обеспечении безопасности и эффективности работы тормозной системы автомобиля. При выборе датчика необходимо учитывать несколько ключевых факторов, которые помогут гарантировать надежность и долговечность устройства.

1. Совместимость с автомобилем: Прежде всего, необходимо убедиться, что датчик подходит для конкретной модели автомобиля. Разные производители могут использовать различные типы датчиков, и важно выбирать именно тот, который рекомендован для вашего транспортного средства. Это можно сделать, ознакомившись с технической документацией или проконсультировавшись с профессионалами.

2. Тип датчика: Существует несколько типов датчиков износа тормозов, включая контактные и бесконтактные. Контактные датчики работают на основе механического контакта с тормозными колодками, в то время как бесконтактные используют магнитные или оптические технологии. Выбор типа датчика зависит от предпочтений владельца автомобиля и условий эксплуатации.

3. Качество материалов: Датчики износа тормозов должны быть изготовлены из высококачественных и устойчивых к износу материалов. Это обеспечит их долговечность и надежность в различных условиях эксплуатации. Рекомендуется выбирать датчики от известных производителей, которые зарекомендовали себя на рынке.

4. Уровень защиты: Важно обратить внимание на уровень защиты датчика от внешних факторов, таких как влага, пыль и высокие температуры. Датчики с хорошей степенью защиты (например, IP67) будут более устойчивыми к неблагоприятным условиям и прослужат дольше.

5. Установка и обслуживание: Некоторые датчики могут требовать специального оборудования или навыков для установки. Перед покупкой стоит ознакомиться с инструкцией по установке и обслуживанию, чтобы избежать дополнительных затрат на услуги специалистов.

6. Цена: Стоимость датчиков износа тормозов может варьироваться в широких пределах. Не стоит экономить на качестве, так как это может привести к серьезным последствиям. Лучше выбирать оптимальный вариант по соотношению цена-качество, который обеспечит надежную работу тормозной системы.

7. Отзывы и рекомендации: Перед покупкой полезно ознакомиться с отзывами других автовладельцев о конкретных моделях датчиков. Это поможет получить представление о реальном опыте эксплуатации и выявить возможные недостатки.

Следуя этим рекомендациям, вы сможете выбрать надежный и качественный датчик износа тормозов, который обеспечит безопасность и комфорт при вождении вашего автомобиля.

Вопрос-ответ

Как работает датчик износа тормозных колодок?

В основе работы электронных датчиков заложен принцип поведения электрической цепи при замыкании контактов. Цепь разомкнута до тех пор, пока толщина фрикционного слоя оптимальна, и сердечник не контактирует с диском. При стирании колодки электрическая цепь замыкается, и на приборной доске загорается сигнальная лампа.

Как проверяется индикатор износа тормозов?

Проверка тормозной колодки без снятия колеса. Если колодки выглядят тонкими, менее 1/4 дюйма (6 мм), возможно, их пора заменить. На некоторых тормозных колодках по центру может быть канавка для индикатора износа. Если канавка исчезла или едва заметна, пора менять тормозные колодки.

Как проверить износ тормозов?

Чтобы проверить износ тормозов, обратите внимание на несколько ключевых признаков: послушайте, нет ли скрипов или стуков при торможении, проверьте толщину тормозных колодок (они должны быть не менее 3 мм), осмотрите диски на наличие глубоких царапин или трещин, а также обратите внимание на эффективность торможения — если машина тянет в сторону или тормоза реагируют медленно, это может указывать на износ. Рекомендуется также периодически проводить профессиональную диагностику тормозной системы.

Что такое датчики износа тормозных колодок?

Датчики износа колодок — это удобное электронное приспособление, которое позволяет контролировать степень износа фрикционных накладок в системе торможения. Подключив такие датчики, вы будете точно знать, когда толщина тормозной накладки будет предельно низкой, и ее следует заменить.

Советы

СОВЕТ №1

Перед проверкой датчика износа тормозов убедитесь, что автомобиль находится на ровной поверхности и зафиксирован. Это обеспечит вашу безопасность и предотвратит случайное движение автомобиля во время работы.

СОВЕТ №2

Используйте мультиметр для проверки сопротивления датчика. Если значение сопротивления значительно отличается от норм, это может указывать на неисправность датчика, и его следует заменить.

СОВЕТ №3

Регулярно проверяйте состояние тормозных колодок и дисков, так как износ этих компонентов может влиять на работу датчика. Заменяйте их при необходимости, чтобы избежать повреждений и обеспечить безопасность на дороге.

СОВЕТ №4

Обратите внимание на индикаторы на приборной панели. Если загорается предупреждающий сигнал о тормозах, это может указывать на проблему с датчиком износа. Не игнорируйте эти сигналы и проводите диагностику как можно скорее.
