33. Замена ромашек, втулок стабилизатора и стоек стабилизатора в гараже.
Ромашки я взял Балаковские Стойки стабилизатора SS20 только на резине. (Балаковские стойки стабилизаторов я в живую видел поломаные) Втулки
Даже все пробил по интернету)
Вот такой я использую набор.Для ремонта Гранты есть все что нужно!
Подвешиваем машину и снимаем колеса
Спускаемся в яму. И для начала откручиваем пыльник или защиту картера, в моем случае только пыльник. После откручиваем стабилизатор.
в процессе
Несем рычаги на тиски и разбираем дальше(заодно проверил шаровую, она к 43 тысячам пробега в порядке)
Сами резинки я достал руками они просто отслоились от металлической шайбы ромашки, а шайбы я уже потом выбивал зубилом с молотком.
Стойки стабилизатора на Лада Гранта
Стойка стабилизатора поперечной устойчивости представляет собой важный элемент ходовой части двигателя, который состоит из небольшого шкива, имеющего по шарниру с каждого стороны основания.
Функциональное предназначение детали заключается в соединении ступицы колеса со стабилизатором, что позволяет снизить вибронагруженность кузова во время движения и предотвратить крен транспортного средства при вхождении автомобиля в повороты.
Стойки стабилизатора поперечной устойчивости могут иметь различные габариты или форм-фактор для автомобиля одной серии, однако имеющего различия в форме кузова, комплектации или года выпуска.
Производитель | Артикул | Конструкционное расположение | Класс комплектующих | Примерная стоимость, руб. |
---|---|---|---|---|
TRIALLI | 21928-2906050 | Передний мост | Бюджет | 450 |
TRIALLI | 8200277960 | Передний мост | Бюджет | 470 |
SS20 | SS40111 | Передний мост | Премиум | 770 |
SS20 | SS40134 | Передний мост | Премиум | 790 |
TRIALLI | 6001547138 | Задний мост | Бюджет | 510 |
TRIALLI | 2190-2906050 | Задний мост | Бюджет | 550 |
SS20 | SS40134 | Задний мост | Премиум | 770 |
Обратите внимание! Во время подбора комплектующих важно сверять артикул, указанный на коробке с VIN-номером транспортного средства, что обеспечит максимальную совместимость деталей с конструкцией автомобиля. В случае приобретения не подходящего типа комплектующих запчасти рекомендуется сдать обратно в магазин.
Как выявить неисправность стойки стабилизатора до поломки на трассе
Среднестатистический ресурс выработки стоек стабилизатора на Ладе Гранте составляет 40-50 000 км пробега, однако в случае установки комплектующих бюджетного сегмента или эксплуатации на дорогах с недостаточным качеством покрытия процедура замены может потребоваться намного раньше. Наиболее выраженными признаками выработки стоек стабилизатора являются следующие факторы:
- Во время прямолинейного движения на малой скорости автомобиль виляет колесами;
- При движении на небольшой скорости машина самопроизвольно отклоняется от заданного курса;
- Присутствует сильная вибронагруженность рулевого колеса или наблюдается увеличенный расход жидкостей ГУРа;
- При движении около максимальной скорости подвеска транспортного средства начинает раскачиваться;
- Наблюдаются скрипы или удары в районе шаровой, стойки или колеса автомобиля.
Помните, в случае присутствия данных факторов во время эксплуатации Вашего автомобиля требуется провести диагностику ходовой части. Оптимальным вариантом будет проверка на сервисном СТО, однако процедуру осмотра можно провести и в домашних условиях – достаточно лишь:
- Вывернуть руль автомобиля до упора и попытаться провернуть колесо, взявшись руками за диск – ощущение люфта при движении колеса говорит о стачивании основания шарнира и ступицы колеса. Данный фактор снижает управляемость транспортного средства;
- Далее пытаемся раскачать автомобиль хронологическими надавливаниями на подкрылок колеса – успешное завершение свидетельствует о серьезной выработки стоек. Эксплуатировать автомобиль в данном случае запрещается вплоть до полного ремонта ходовой части;
- Затем осматриваем стойки стабилизатора на предмет деформации – изношенные втулки или подтеки технических жидкостей также требуют оперативной замены комплектующих.
Взяв за правило проводить полный диагностический осмотр каждые 10 000 км пробега, Вы полностью обезопасите себя от случайной поломки или возникновении критической ситуации на дороге, а также увеличите срок эксплуатации автомобиля в целом. Помните, своевременная замена комплектующих обойдется намного дешевле нежели экстренный ремонт системы постфактум.
Замена стоек стабилизатора в домашних условиях: обслуживаем Гранту правильно
Работа по установке новых стоек на Гранте не является сложной в силу отсутствия сложностей в конструкции ходовой части – заменить комплектующие на новые можно собственными руками и без наличия специализированных знаний. Весь фронт работ потребует не больше 1.5 часа времени на замену каждого элемента, а также наличие накидных головок или гаечных ключей, домкрата и шестигранных Торксов, которые идут в комплекте с автомобилем. Для замены стоек требуется:
- Сначала подготовить транспортное средство для безопасного обслуживания, а именно запарковать на ровном участке и подложить противооткатные упоры под колеса неремонтируемого моста. Далее выжимаем ручной тормоз и включаем любую передачу с помощью селектора;
Обратите внимание! После поднятия автомобиля с помощью домкрата система подвески автомобиля утратит силу динамического напряжения, что по максимуму расслабит стойки – ручной тормоз позволяет зафиксировать подвеску в стабильном положении и обезопасить процедуру ремонта. Помните, без включенного ручника вытащить стойку с приподнятого довольно затруднительно!
- При завершении процедур по подготовке приподнимаем нужную часть транспортного средства домкратом и демонтируем колесо и тормозной механизм. Для удобства тормозной механизм можно не снимать полностью – достаточно лишь открутить верхнее крепления и отпустить нижнее, после чего отвернуть конструкцию в сторону;
- Далее добираемся до стоек и очищаем всю грязь с деталей, после чего обрабатываем узлы фиксации жидкостью формата WD-40. Ни в коем случае не пытайтесь открутить окисленные гайки – слизанная резьба вынудит выпиливать стойки вместе с креплениями, что существенно увеличит время ремонта и потребует разборки всей ходовой части;
- После откисания крепления аккуратно откручиваем фиксирующие гайки и вытаскиваем стойки. Если пружины старые и сильно просели приподнять подвеску можно будет с помощью второго домкрата – просто установить устройство прямо под мостом автомобиля и приподнимите подвеску.
- Теперь можно устанавливать новую стойку, однако перед монтажом рекомендуется прочистить всю подвеску от следов накипи или налета, а также обработать антикоррозийным средством типа Мотюль. Во время установки комплектующих важно заменить все поврежденные гайки, а также предварительно смазать любым техническим составом все элементы креплений – это существенно увеличит срок эксплуатации новой детали;
- В завершении процедуры обслуживания собираем всю конструкцию по данной инструкции в обратном порядке. Остальные стойки стабилизатора по всему периметру автомобиля меняются аналогичным образом, независимо от конструкционного расположения моста.
Это интересно! За проведение подобной процедуры на отечественных автомобилях сотрудники СТО просят примерно по 10 долларов за каждый элемент, что существенно увеличивает стоимость обслуживания автомобиля.
Замена стоек своими руками не требует специализированных навыков и выполняется по интуитивно понятному сценарию, что позволяет неплохо сэкономить на обслуживании автомобиля без потери качества конечного результата – уж лучше приобрести стойки более высокого качества, нежели переплачивать за столь простую операцию!
Выпуск № 12: Поиск и устранение источников дребезга в передней подвеске Лада Гранта
Доброго времени суток, дорогие читатели! В двенадцатом выпуске бортового журнала поговорим о возможных причинах раздражающего дребезжания во время езды по грунтовой дороге на автомобиле Лада Гранта.
Хоть пешком иди
В г. Златоусте около 60% территории занимает частный сектор, а дороги там грунтовые, представляющие из себя дробленый камень перемешанный с землей. Езда по такой дороге доставляет мало удовольствия. Если вам приходилось ездить по «стиральной доске» – вы меня поймете. Ладно бы разок другой «встряхнуться» по такой дорожке, но ведь специфика работы в такси вынуждает кататься по таким ухабам по многу раз в день.
Если добавить к такой встряске невыносимый дребезг, который издает автомобиль, то хочется просто пойти пешком. Как с этим бороться? Дороги мне не «победить», значит будем «воевать» с источником дребезга.
Фото 1: Лада Гранта перед началом диагностики
Диагностика подвески Лада Гранта
Чтобы выявить и устранить причину дребезжания, решил осмотреть всю подвеску Лада Гранта на наличие люфтов и «уставших» элементов (втулок, резинок и т.д.), так как думал, что проблема кроется где-то там. Итак, начнем.
Проверка передних стоек
Первым делом я проверил передние стойки. Раскачивая автомобиль из стороны в сторону я одновременно держал одну руку на одной из стоек. Если бы стуки исходили от передних амортизаторов, то я бы их почувствовал. Однако никаких стуков не было.
Фото 2: Есть ли стук в передних стойках Лада Гранта?
Заглянул я и под арки передних колес, чтобы произвести визуальный осмотр передних амортизаторов — ничего особенного я там не увидел, стойки были сухими.
Фото 3: Передние стойки «сухие».
Проверка рулевых наконечников
Осмотр рулевых наконечников тоже показал, что все в норме: пыльники целые, люфт в корпусе отсутствует (проверил монтировкой).
Фото 4: Проверка люфта рулевых наконечников Лада Гранта
Да и при езде по неровной дороге, когда появлялось дребезжание, в руль не было никакой «отдачи». Как правило, если рулевой наконечник разбит, то на кочках приглушенный стук можно ощутить прямо на рулевом колесе. Специально прислушивался, когда ехал по грунтовке, но характерных стуков «через руль» не ощущал. Что же, ищем дальше.
Проверка ступичных подшипников
Чтобы проверить состояние ступичных подшипников на своей Гранте, я поочередно поддомкратил правую и левую сторону спереди, чтобы покрутить колеса. При выходе из строя подшипников ступицы, во время вращения колеса появляются механические шумы (гул, похрустывание, щелчки и т.д.). Также при износе подшипника колесо может «болтаться» на ступице, и чем износ больше, тем люфт сильнее. Люфт легко можно ощутить, если покачать колесо из стороны в сторону, как бы пытаясь повернуть его руками влево или вправо. При этом колесо должно быть вывешено и свободно вращаться. В моем случае подшипники ступицы оказались в хорошем состоянии.
Фото 5: Проверка ступичного подшипника Лада Гранта
Хочу отметить, что люфт колеса может появиться и при целом подшипнике ступицы. Так, например, было в моем случае, когда я заехал к официальному дилеру на нулевое ТО. При осмотре ходовой части, у обоих передних колес обнаружился небольшой люфт, который устранили путем подтягивания гайки передней ступицы.
Проверка шаровых опор
Следующим шагом стал осмотр шаровых опор. Визуально, они не имели никаких повреждений, пыльники были целыми. При помощи монтировки был проверен люфт между шаровым пальцем и корпусом опоры (по аналогии с рулевым наконечником) — люфт отсутствовал. Кстати, колесо должно быть вывешено при проверке шаровой.
На фото ниже шаровая опора. Забыл заснять момент, когда я нагружал / разгружал шаровую монтировкой, но справа на шаровой видны «следы» от монтировки — отлетевшая грязь.
Фото 6: Проверка шаровых опор
Проверка стоек, втулок стабилизатора и сайлентблоков
Визуальный осмотр стоек стабилизатора и сайлентблоков не выявил никаких дефектов. Под нагрузкой тоже люфта не было обнаружено, да и рановато еще. Короткие стойки стабилизатора (как на моей Гранте) выходят из строя гораздо реже, чем длинные, которые сейчас ставят на Весту, поэтому говорить об их выходе из строя считаю преждевременным.

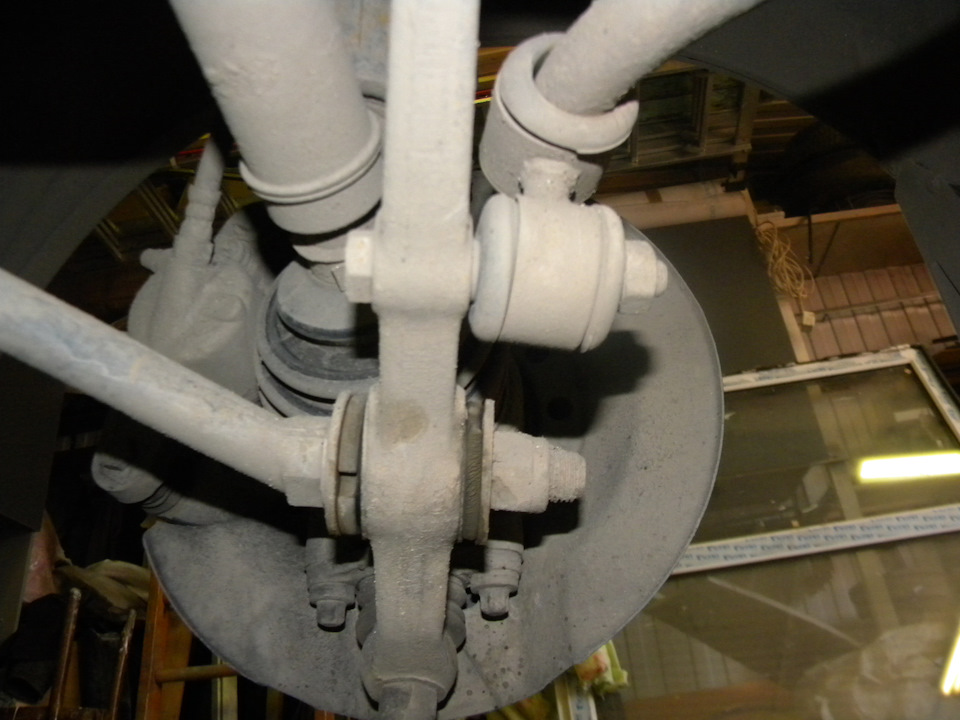

Фото 7: Стойки стабилизатора и сайлентблоки
Фото 8: Втулки стабилизатора
Я не описываю сейчас процесс диагностики основательно, поскольку моей целью было обнаружение чего-то, что откровенно «болтается» и издает тот самый дребезг при езде по грунтовке. Все вышеописанные узлы не имеют ничего общего с дребезжанием. Даже если бы какой-то из них вышел из строя, то звук от постукивания был бы приглушенным, а не звонким и дребезжащим.
Конечно, если бы износившаяся в «хлам» резиновая втулка стабилизатора вообще вылетела, то рычаг стабилизатора теоретически мог бы стукаться о металлический хомут и вызывать тот самый дребезг, но . это не наш случай.
Что мы имеем: ходовка в норме, откровенно «разболтавшихся» узлов обнаружено не было. Что же тогда издает этот дребезг? Ищем дальше.
Причина дребезга обнаружена
Осмотрев все узлы передней подвески, мое внимание привлекла «защита двигателя». Помнится, я пару раз хорошо «приземлялся» на нее, не успев вовремя притормозить перед большой ямой. В передней части защиты были отчетливо видны следы от ударов, которые и «прижали» ее к кронштейну стабилизатора с левой стороны (по ходу движения).
Непосредственное соприкосновение защиты двигателя с кронштейном и вызывало часть дребезжащих звуков. Да, только часть. Еще одной причиной дребезжания стал «лючок» или заглушка отверстия в защите двигателя для слива моторного масла из картера двигателя.
Подробнее о поиске дребезга в передней части авто (изначально предполагалось, что это дребезжит один из элементов передней подвески) вы можете узнать из следующего видео.
Надеюсь, с дребезгом будет покончено! Однако время покажет. До встречи в новых выпусках бортового журнала!
Неисправность стоек стабилизатора симптомы
Стойки стабилизатора в силу своих конструктивных особенностей имеет несколько слабых мест. Наиболее часто встречающиеся дефекты устройства это поломка либо деформация стержня и элементов крепления. Как правило, такие неприятности случаются в результате избыточной нагрузки на механизм.
Стабилизатор придает дополнительную устойчивость транспортному средству во время движения. Уменьшает градус бокового наклона (крена) при вхождении в поворот или при выполнении сложных маневров. Устройства на независимых подвесках переднего и заднего моста, лучше справляются со своими задачами, т.к. препятствуют появлению поперечного крена автомобиля.
Чтобы придать подвижность узлу стойка стабилизатора – подвеска применяются шарниры. Конструкцию надежно изолируют пыльниками со специальной смазкой, которая поддерживает работоспособность детали при любой температуре. Повреждение одного компонента подвески влечет за собой сбои и выход из строя и других ее элементов. Ремонт в запущенных случаях обходится достаточно дорого, поэтому необходимо время от времени проводить хотя бы визуальный осмотр узла.
Признаки неисправностей стоек стабилизатора
Дефекты стоек стабилизатора дают о себе знать при езде по неровному дорожному покрытию. Обычно они проявляются в виде стука под капотом или в задней части машины. Также стоит обратить внимание, если ваш автомобиль ведет «юзом» на скорости, или выносит с колеи, например, при отпускании руля и вам приходится выправлять траекторию движения. Все эти признаки указывают на проблемы механизма.
При выполнении поворота машину может заносить на один бок, в зависимости от хода движения. Или наблюдаться раскачивание автомобиля при торможении. Часто поверхностный осмотр не выявляет повреждений.
Диагностика неисправностей стойки стабилизатора
Один из способов диагностики стоек стабилизатора на предмет поломки, во-первых, очистить место в колесной нише, полностью развернув колесную пару. Во-вторых, ухватив стойку руками с силой раскачать.
Если после выполнения указанных манипуляций появляется люфт или характерный стук – необходимо менять деталь. Более тщательный досмотр можно произвести в смотровой яме или на подъемнике.
Транспортное средство ставится на домкраты, снимается крепежная гайка и высвобождается стойка стабилизатора. Узел подвергается расшатыванию. При наличии посторонних звуков и холостом ходе шарниров — принимается решение о целесообразности ремонта или полной замене механизма. Расшатанные шарниры определяются с помощью монтировки.
Обычно причина неисправности кроется в стертой втулки или в сломанной шаровой детали подвески стойки стабилизатора.
Поломка стойки стабилизатора поперечной устойчивости может стать причиной потери управляемости автомобиля и привести к попаданию в аварийную ситуацию. Поэтому автовладельцу важно уметь вовремя определить неисправность, как только появились первые ее симптомы.
Поломка стойки стабилизатора автомобиля ведет к чрезмерным его кренам. При прямолинейном движении по ровной дороге неисправность незаметна, но любое вхождение в поворот сопровождается сильной валкостью.
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»
Особо опасны крены на высокой скорости. Автомобиль может не удержаться на предполагаемой траектории и перекувыркнуться. При обнаружении чрезмерной валкости следует снизить скорость и избегать лишних маневров.
Управляемость машины
Еще одним симптомом, который говорит о неисправности стойки стабилизатора, является значительное ухудшение управляемости машины. Движение сопровождается «рысканьем». Возможны периодические заносы. Подруливание значительно усложняется даже при езде по прямой.
Из-за резкого ухудшения управляемости автомобиля высок риск попадания в аварийную ситуацию, например, в результате отклонения машины от намеченной траектории.
Раскачивание авто
Поломка стойки стабилизатора поперечной устойчивости ведет к чрезмерному раскачиванию автомобиля, которое наблюдается во время:
- поезда через неровности;
- торможения;
- вхождения поворот;
- разгона.
Если не обращать внимание на раскачивание автомобиля, то это может закончиться потерей контроля над ним. В результате машина вылетит с дороги или перевернется.
Помимо раскачивания авто со стороны подвески есть и другие признаки неисправности стойки стабилизатора. Ходовая становится более мягкой, а неровности дорожного покрытия «проглатываются» лучше. Из-за улучшения комфорта при поломанных костяшках многие автовладельцы рекомендуют демонтировать их даже на полностью исправных автомобилях.
Посторонние звуки
Наиболее безобидными симптомами неисправности стойки стабилизатора поперечной устойчивости являются посторонние звуки. Интенсивность шума зависит от скорости и угла поворота.
Стойки с шаровым шарниром сильно стучат при движении по любым неровностям дороги. Например, переезд «лежачих полицейских» может выдать неисправность костяшки. Доносящийся звук обязательно будет исходить с колесной арки только с той стороны, с которой присутствует неисправность.
Выявить поломку стойки, конструкция которой включает втулки, на слух значительно сложнее. При выходе такой запчасти из строя она начинает скрипеть и постукивать. Звук при этом достаточно тихий и его не всегда можно распознать находясь в салоне автомобиля.
Определение неисправности стойки стабилизатора
Определять наличие неисправности стойки стабилизатора следует раскачивая машину из стороны в сторону в поперечном направлении относительно движения автомобиля. Выполнять данную операцию удобно совместно с помощником. Если раскачивание происходит без усилий и со стороны колесной арки доносится характерный стук, то велика вероятность неисправности стойки стабилизатора.
- При подозрении на неисправность следует проконтролировать состояние стойки с помощью нижеприведенного метода.
- Вывернуть колесо максимально в сторону до тех пор, пока не откроется доступ к стойке.
- Взять костяшку рукой.
- Пошатать стойку. Наличие люфта недопустимо.
- Удерживая рукой костяшку, требуется попросить помощника раскачать автомобиль. Со стороны стойки не должно исходить каких-либо посторонних звуков. Исправная костяшка не люфтит.
Если при вывороте колеса не открывается доступ к стойке стабилизатора, то автомобиль следует поставить на смотровую яму. В дальнейшем анализ состояния костяшки аналогичен вышеприведенной инструкции. Таким же способом производится проверка стоек стабилизатора задней оси.
Визуальный осмотр
Обнаружить признаки неисправности стойки стабилизатора позволяет визуальный его осмотр. Ключевые моменты, на которые следует обращать внимание при проверке костяшки отображены в таблице ниже.
Таблица — Признаки неисправности костяшек, которые можно выявить при визуальном осмотре
Критерий неисправности | Примечание |
---|---|
Механическое повреждение штока | Наиболее часто присутствует разлом в месте сварного шва стойки. Также встречаются и деформации, но они бывают намного реже. |
Потеря резиной своих первоначальных свойств | В результате естественного старения и воздействия агрессивной внешней среды резина теряет эластичность и на ее поверхности могут появиться трещины и надрывы. Данное явление характерно для втулок и пыльников шарниров. |
Чрезмерный износ | Наиболее легко обнаружить на стойках стабилизатора с втулками. Резина истирается с одной из сторон, в результате чего металл начинает контактировать с металлом, что и является источником характерного стука. |
Определение неисправности с демонтажем стойки
Проверить стойку стабилизатора на неисправность можно и демонтировав ее с автомобиля. Сделать это из-за корродирования и прикипания резьбовых соединений бывает весьма затруднительно, поэтому определение проблем с костяшкой с применением ее снятия с машины является крайней мерой.
На демонтированной стойке следует проверить смазку. Она должна быть в достаточно количестве и не иметь в себе вкраплений жидкости или мусора.
Прежде чем полностью снять стойку стабилизатора с автомобиля рекомендуется провести диагностику, открутив лишь одно крепление. Костяшку следует пошатать из стороны в сторону. В случае возникновения характерного звука автовладелец точно узнает какая из сторон стойки пришла в негодность.
Необходимо знать признаки неисправности стойки стабилизатора, поскольку конструктивно крепежные элементы и сам стержень стойки имеют тонкие уязвимые места, которые предусмотрены из соображений безопасности. В местах утончения узлов стойки может произойти поломка или деформация вследствие увеличения нагрузки на этот элемент подвески.
Стабилизатор предназначен для повышения устойчивости автомобиля во время езды, а также уменьшения возможного крена машины при вхождении в зону поворота или совершения резких маневров. Поэтому стабилизаторы на независимых подвесках на обоих мостах призваны исключить поперечный крен машины и как следствие его опрокидывание.
Для придания подвижности сочленению подвески автомобиля и стойки используются шарниры. Такое соединение герметично защищено специальными пыльниками, внутри которых находится смазка, способная сохранять свойства деталей при различных температурных режимах. Выход из строя элементов стабилизатора может привести к поломке других элементов подвески, что повлечет за собой дорогостоящий ремонт. Поэтому этот узел автомобиля нуждается в периодическом осмотре.
Подробно про неисправности
Признаки неисправности стойки стабилизатора достаточно легко определить, особенно во время его движения по неровностям и ухабам. Первое, на что следует обратить внимание в этом случае, так это на стук, который появляется под капотом или в задней части автомобиля. Если на скорости автомобиль тащит «юзом», его сносит с колеи, особенно при отпускании рулевого колеса, постоянно приходится выравнивать автомобиль, то это также является одним из характерных признаков поломки.
При вхождении в зону поворота, у автомобиля может наблюдаться сильный крен на один из бортов, в зависимости от направления движения. Не всегда внешний осмотр стоек может выявить их поломку. Еще одним характерным признаком поломки является излишнее раскачивание автомобиля во время торможения, а также при въезде в поворот при отсутствии видимых повреждений стойки.
Как определить поломку?
Для проверки стоек стабилизатора можно воспользоваться достаточно простым способом, для чего необходимо освободить пространство в колесной нише путем полного поворота колесной пары. Затем нужно рукой взяться за стойку стабилизатора и сильно расшатать из стороны в сторону.
В случае появления люфта и стука необходимо срочно произвести замену детали. Это связано с тем, что механизм испытывает большие нагрузки во время езды, поэтому такого в норме не должно наблюдаться. Для проверки можно загнать автомобиль на смотровую яму, или проверить с помощью подъемника.
Машина устанавливается на домкраты, затем отдается фиксирующая гайка и освобождается стойка стабилизатора. Теперь механизм нужно хорошо расшатать. При наличии характерных звуков биения и свободном ходе шарниров появляется необходимость в их замене или ремонте.
Ослабленное крепление шарниров можно определить также при помощи монтировки. Для этого нужно в месте крепления раскачать стойку в разные стороны. Если расшатывание их происходит без особых усилий, то деталь пришла в негодность и нуждается в замене.
Определить неисправность можно также тактильным способом. Для этого необходимо забраться в смотровую яму и попросить кого-нибудь ее расшатать. В этом случае можно будет безошибочно определить, откуда доносится звук, сигнализирующий о поломке, а также сама неисправность будет ощущаться во время прикосновения к механизму.
Как правило, чаще всего происходит стирание втулки или ломается шаровый элемент подвески. Поэтому ремонт механизма сводится к их замене.
