Затяжка болтов головки блока цилиндров (ГБЦ) — критически важный процесс, влияющий на надежность и долговечность двигателя. Правильная затяжка обеспечивает герметичность соединений, предотвращает утечки масла и охлаждающей жидкости, а также минимизирует риск деформации головки блока. В статье представлена пошаговая инструкция по затяжке болтов ГБЦ и последствия неправильного выполнения этой процедуры. Знание этих правил поможет избежать серьезных поломок и дорогостоящего ремонта.
Какие силы действуют на ГБЦ во время работы мотора
Любой режим работы двигателя вызывает неравномерный нагрев головки. Участки над камерами сгорания нагреваются значительно сильнее, что приводит к тепловому напряжению в металле. При высоких оборотах или сильной нагрузке различия в температуре увеличиваются. В некоторых местах температурное расширение алюминия, из которого изготовлена головка, становится настолько значительным, что повышает давление на прокладку между головкой и блоком цилиндров. Поэтому необходимо периодически повторно затягивать винты, иначе возрастает риск прогорания прокладки.
Правильная затяжка болтов головки блока цилиндров (ГБЦ) является критически важной для обеспечения надежной работы двигателя. Эксперты подчеркивают, что соблюдение рекомендованных производителем моментов затяжки и последовательности их выполнения помогает избежать деформации ГБЦ и утечек. Неправильная затяжка может привести к серьезным последствиям, включая перегрев и повреждение двигателя. Специалисты рекомендуют использовать динамометрический ключ для точного контроля усилия, а также следовать инструкциям по предварительной затяжке и углу поворота. Важно учитывать, что каждый двигатель имеет свои особенности, и универсальные подходы могут быть неэффективны. Поэтому тщательное изучение технической документации и соблюдение всех рекомендаций – залог долговечности и надежности работы двигателя.
Какие силы действуют на ГБЦ во время закручивания винтов
Прокладка, которую устанавливают между блоком цилиндров и ГБЦ, обладает определенной толщиной, которая уменьшается во время затяжки. Несмотря на общую жесткость, алюминиевый корпус этой детали деформируется во время затяжки на тысячные доли миллиметра, поэтому необходимо проводить ее от центра к краям. В этом случае удается компенсировать изгибание ее поверхности (подошвы). Когда головка лежит на блоке цилиндров, то давление на каждый участок ее подошвы одинаково. По мере закручивания, давление в местах установки болтов (винтов) возрастает, что и приводит к V-образной деформации подошвы. Чтобы избежать этого, необходимо строго соблюдать последовательность действий. Если порядок затяжки нарушен или усилие (момент) не соответствует мотору, возрастает вероятность прогорания прокладки и ремонта двигателя.
| Момент затяжки (Нм) | Последовательность затяжки | Примечания |
|---|---|---|
| 20 | 1-5-3-6-2-4 (диагонально) | Первичная затяжка |
| 70 | 1-5-3-6-2-4 (диагонально) | Вторичная затяжка |
| 90 | 1-5-3-6-2-4 (диагонально) | Третичная затяжка (если требуется по инструкции) |
| – | Схема затяжки см. инструкцию по эксплуатации двигателя | Используйте динамометрический ключ. |
| – | Чистые и смазанные резьбы болтов | Не допускайте перетяжки болтов. |
| – | Проверьте болты на наличие повреждений | Замените поврежденные болты. |
Интересные факты
Вот несколько интересных фактов о правилах затяжки болтов головки блока цилиндров (ГБЦ):
-
Порядок затяжки: Затяжка болтов ГБЦ обычно выполняется в определенном порядке, который помогает равномерно распределить давление по всей поверхности головки. Это предотвращает деформацию головки и обеспечивает надежное уплотнение между головкой и блоком цилиндров.
-
Крутящий момент и угол поворота: В большинстве случаев затяжка болтов ГБЦ осуществляется не только с использованием определенного крутящего момента, но и с учетом угла поворота. Это позволяет достичь более точного и надежного соединения, особенно в современных двигателях, где используются болты с высокой прочностью.
-
Материалы и технологии: Современные болты ГБЦ часто изготавливаются из высокопрочных сталей и могут иметь специальные покрытия для предотвращения коррозии и улучшения смазывания. Это позволяет использовать более высокие крутящие моменты и углы затяжки, что, в свою очередь, увеличивает надежность соединения и срок службы двигателя.
Как производится затяжка болтов головки блока цилиндров

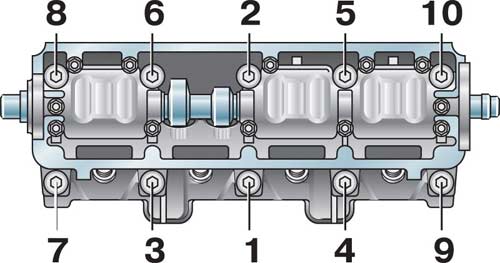

Независимо от типа двигателя, последовательность затяжки головки блока цилиндров остается одинаковой. Каждая головка фиксируется двумя рядами болтов, расположенными параллельно камерам сгорания. Затяжка производится от первого до последнего цилиндра, по правому и левому рядам относительно первого цилиндра. Правильная последовательность затяжки болтов головки блока цилиндров:
- Начните с двух центральных болтов в правом и левом рядах. В четырехцилиндровых (L4) двигателях они находятся между 2 и 3 цилиндрами. В шестицилиндровых (L6) моторах — по центру 3 цилиндра. В V6 двигателях — напротив каждой средней камеры сгорания.
- Затяните два винта слева от центральных (по одному в каждом ряду).
- Затем затяните два болта справа от центральных (по одному в каждом ряду).
- Далее переходите к двум болтам, расположенным слева в обоих рядах.
- Завершите затяжку двумя болтами справа в обоих рядах.
- Убедитесь, что момент затяжки не превышает 1 кгс.м.
Другой вариант затяжки болтов головки блока цилиндров
Некоторые мастера предпочитают другой порядок. Сначала закручивают 2 центральных болта (момент такой же, как описано выше). Затем винты слева и справа по одному ряду, после чего также по другому ряду. Потом продолжают в этом же порядке закручивать остальные болты. И тот, и другой порядок затяжки головки одинаковы по эффективности. Поэтому каждый выбирает то, что нравится лично ему. Главное — обеспечить правильное усилие во время затягивания. Закрутив все болты ГБЦ, их начинают затягивать в том же порядке. Момент должен составлять 3–4 кгс.м. Затем, соблюдая тот же порядок, еще раз затягивают с усилием 7-8 кгс.м. Максимальный момент зависит от марки и модели автомобиля. Поэтому перед началом работы необходимо внимательно прочитать инструкцию по ремонту вашего автомобиля. В противном случае велик риск повреждения головки или блока цилиндров.
На некоторых автомобилях можно повторно использовать болты ГБЦ, убедившись, что их длина укладывается в рекомендованные значения. На остальных машинах желательно каждый раз использовать новые детали.
Если длина винта больше, чем необходимо, то он упрется в дно колодца. Попытка его затянуть приведет к тому, что головка болта отломится или он сорвет резьбу в колодце. В любом случае, придется разбирать мотор, менять прокладку и скорее всего восстанавливать колодец. Это обойдется гораздо дороже нового комплекта винтов.
Через 300–700 километров (зависит от типа и модели двигателя) необходима протяжка ГБЦ. За время этого пробега, высокие температуры и вибрация привели к обжатию прокладки, поэтому необходимо снова затягивать болты. Обычно достаточно повернуть каждый болт 1–2 раза на 90 градусов, ориентируясь на показания динамометрического ключа, чтобы не превысить момент. Порядок затяжки такой же, как раньше.
Читайте также:
Вывод
Теперь вы знаете, как правильно затягивать головку блока цилиндров и какие распространенные ошибки могут возникнуть. Эта информация поможет вам в самостоятельном ремонте и обслуживании автомобиля.
Ошибки при затяжке болтов ГБЦ и их последствия
Ошибки при затяжке болтов головки блока цилиндров (ГБЦ) могут привести к серьезным последствиям, включая повреждение двигателя и его компонентов. Понимание этих ошибок и их последствий является важным аспектом для любого механика или автолюбителя, занимающегося ремонтом двигателя.
Одной из наиболее распространенных ошибок является неправильный порядок затяжки болтов. Каждый производитель двигателя указывает определенный порядок, который необходимо соблюдать для равномерного распределения нагрузки на головку блока. Если затягивать болты в неправильной последовательности, это может привести к деформации ГБЦ, что в свою очередь вызовет утечки масла или охлаждающей жидкости, а также ухудшит герметичность цилиндров.
Еще одной распространенной ошибкой является недостаточная или чрезмерная затяжка болтов. Недостаточная затяжка может привести к тому, что головка блока не будет надежно закреплена, что может вызвать ее смещение и, как следствие, повреждение прокладки ГБЦ. Это может привести к перегреву двигателя и его выходу из строя. С другой стороны, чрезмерная затяжка может привести к обрыву болтов или повреждению резьбы, что также потребует дорогостоящего ремонта.
Не менее важным аспектом является использование неправильного инструмента для затяжки. Например, использование обычного ключа вместо динамометрического может привести к неправильной затяжке болтов. Динамометрический ключ позволяет точно контролировать момент затяжки, что критически важно для обеспечения надежной работы двигателя.
Также стоит учитывать, что перед затяжкой болтов необходимо тщательно очистить резьбу и использовать смазку, если это предусмотрено производителем. Наличие грязи или ржавчины может привести к неправильному моменту затяжки и, как следствие, к повреждению болтов или ГБЦ.
Наконец, не следует забывать о необходимости проверки состояния болтов перед их установкой. Если болты имеют видимые повреждения, такие как трещины или коррозия, их следует заменить. Использование поврежденных болтов может привести к их обрыву в процессе эксплуатации, что может вызвать серьезные повреждения двигателя.
Таким образом, ошибки при затяжке болтов ГБЦ могут иметь серьезные последствия для работы двигателя. Соблюдение правильного порядка затяжки, использование подходящего инструмента и тщательная подготовка перед установкой болтов помогут избежать многих проблем и продлить срок службы двигателя.
-
Читайте также:
Вопрос-ответ
Какой должен быть момент затяжки болтов ГБЦ?
Самый первый момент затяжки болтов ГБЦ должен составлять максимум 1 кгс. Лишь после этого последовательно устанавливаются все комплектующие: первый — 3-4 кгс, второй — 7 кгс, третий — 9 кгс.
Что будет, если сильно затянуть ГБЦ?
Слишком сильно – болты могут деформироваться, резьба в блоке сорваться, и головку блока может повести. В итоге – дорогостоящий ремонт. Поэтому крайне важно соблюдать рекомендуемый момент затяжки, указанный в технической документации к вашему автомобилю.
Какой момент затяжки ГБЦ Д-245 с металлической прокладкой?
Момент затяжки ГБЦ Д-245. Первоначальный зажим крепежей осуществляется с моментом 70–90 Н/м. На следующем этапе крепежи фиксируются с усилием 170–190 Н/м.
Советы
СОВЕТ №1
Перед началом затяжки болтов ГБЦ обязательно ознакомьтесь с рекомендациями производителя вашего автомобиля. Каждый двигатель может иметь свои особенности, и следование заводским инструкциям поможет избежать повреждений.
СОВЕТ №2
Используйте динамометрический ключ для точной затяжки болтов. Это обеспечит равномерное распределение усилия и предотвратит перерасход или недотяжку, что может привести к утечкам и повреждению головки блока цилиндров.
СОВЕТ №3
Следуйте правильной последовательности затяжки болтов. Обычно это делается в несколько этапов, начиная с центральных болтов и постепенно переходя к краям. Это поможет избежать деформации головки блока цилиндров.
СОВЕТ №4
Не забывайте о смазке резьбы болтов, если это предусмотрено инструкцией. Это снизит трение и поможет достичь необходимого момента затяжки более точно.
