Датчик положения дроссельной заслонки (ДПДЗ) обеспечивает управление подачей топлива и воздуха в двигателе автомобиля. Его неисправность может привести к снижению мощности и увеличению расхода топлива. В статье рассмотрим, как проверить ДПДЗ на неисправности, признаки его поломки и процесс замены датчика. Эти знания помогут поддерживать автомобиль в исправном состоянии и избежать дорогостоящего ремонта.
Назначение и виды ДПДЗ
Датчик положения дроссельной заслонки (ДПДЗ) генерирует электрический сигнал, отражающий угол открытия дроссельной заслонки. Эти данные необходимы для работы электронного блока управления (ЭБУ). Сигнал от ДПДЗ, вместе с информацией от других датчиков, используется контроллером для формирования импульсов впрыска топлива и искрообразования.
ДПДЗ можно рассматривать как потенциометр: один вывод соединен с землей, другой — с источником питания бортовой сети. Напряжение, соответствующее положению заслонки, снимается с подвижного контакта.
Датчик устанавливается на корпусе дроссельной заслонки, напротив привода заслонки. Его подвижный элемент механически соединен с осью заслонки.
Существует несколько типов ДПДЗ:
- Пленочно-резистивный. Стандартный потенциометр с моторесурсом до 50 тысяч километров.
- Бесконтактный (магниторезистивный). Работает на эффекте Холла. Срок службы зависит от качества механической части, но цена выше, чем у пленочно-резистивных датчиков.
Проверка и замена датчика положения дроссельной заслонки — важная процедура для поддержания исправности двигателя. Эксперты рекомендуют начать с диагностики с помощью мультиметра. Необходимо измерить сопротивление на выводах датчика при различных положениях дроссельной заслонки. Если значения не соответствуют стандартам, это может свидетельствовать о неисправности.
При замене датчика важно использовать оригинальные запчасти, так как это гарантирует совместимость и надежность работы. Перед установкой нового датчика следует очистить место установки от загрязнений, чтобы избежать проблем с герметичностью. После замены необходимо выполнить калибровку датчика, что обеспечит корректную работу системы впрыска и оптимальную производительность двигателя. Регулярная проверка этого компонента поможет избежать серьезных поломок и продлить срок службы автомобиля.
Симптомы неисправности
Проверка датчика положения дроссельной заслонки необходима в следующих случаях:
- ухудшение динамики разгона.
- повышенная, пониженная, или нестабильная частота вращения коленвала на холостом ходу.
- рывки при движении по ровной дороге с неизменным нажатием педали акселератора.
- остановка двигателя на нейтрали.
- остановка двигателя во время переключения передач.
- двигатель не развивает максимальную мощность.
| Шаг | Действие | Примечание |
|---|---|---|
| 1 | Диагностика неисправности | Проверить наличие кодов ошибок, связанных с датчиком положения дроссельной заслонки (ДПДЗ) с помощью OBD-II сканера. Обратить внимание на симптомы: нестабильные обороты холостого хода, плохая реакция на педаль газа, проблемы с запуском двигателя. |
| 2 | Визуальный осмотр ДПДЗ | Проверить ДПДЗ на наличие видимых повреждений, таких как трещины, оплавления или коррозия. Проверить надежность соединений. |
| 3 | Проверка электрических соединений | Проверить целостность проводки и разъемов, идущих к ДПДЗ. Измерить сопротивление между контактами ДПДЗ с помощью мультиметра (согласно спецификации производителя). |
| 4 | Проверка напряжения на ДПДЗ | Измерить напряжение на контактах ДПДЗ при различных положениях дроссельной заслонки. Сравнить полученные значения со спецификацией производителя. |
| 5 | Проверка сигнала ДПДЗ (осциллограф) | (Опционально) Использовать осциллограф для анализа сигнала ДПДЗ. Это позволит выявить нелинейности или другие аномалии в сигнале. |
| 6 | Снятие старого ДПДЗ | Отсоединить разъем, открутить крепежные винты и аккуратно снять старый датчик. |
| 7 | Установка нового ДПДЗ | Установить новый ДПДЗ, убедившись в правильном положении и надежном креплении. Подключить разъем. |
| 8 | Проверка после замены | Проверить работу двигателя после замены ДПДЗ. Убедиться в отсутствии кодов ошибок и нормальной работе двигателя. Возможно потребуется адаптация ДПДЗ (сброс адаптаций ЭБУ). |
| 9 | Сброс кодов ошибок | Использовать OBD-II сканер для сброса кодов ошибок после замены ДПДЗ. |
Интересные факты
Вот несколько интересных фактов о проверке и замене датчика положения дроссельной заслонки (ДПДЗ):
-
Принцип работы: Датчик положения дроссельной заслонки использует потенциометр для измерения угла открытия дроссельной заслонки. Это позволяет ЭБУ (электронному блоку управления) точно регулировать подачу топлива и воздуха, что критически важно для оптимизации работы двигателя и снижения выбросов.
-
Симптомы неисправности: Неисправный ДПДЗ может проявляться через различные симптомы, такие как нестабильные обороты двигателя, потеря мощности, затрудненный запуск или даже загорание индикатора “Check Engine”. Это делает его важным элементом для диагностики проблем с двигателем.
-
Методы проверки: Для проверки ДПДЗ можно использовать мультиметр для измерения сопротивления на выходе датчика при изменении угла открытия дроссельной заслонки. Также современные диагностические сканеры могут считывать данные с ЭБУ и показывать значения, получаемые от ДПДЗ, что упрощает процесс диагностики.
Знание этих фактов поможет лучше понять важность ДПДЗ и его влияние на работу двигателя.
![Замена ДПДЗ Датчика положения дроссельной заслонки пассат б3 б4 [моновпрыск]](https://i.ytimg.com/vi/6bplIHpOC8A/maxresdefault.jpg)
Причины возникновения неисправностей
Основные причины неисправности пленочно-резистивных датчиков положения дросселя — механический износ резистивного слоя и механизма потенциометра, а также загрязнение рабочей поверхности.
Для магниторезистивных датчиков выделяются две главные причины отказов: повреждение подвижного элемента и сбой электронного преобразователя, который преобразует магнитные сигналы в постоянное напряжение.
Читайте также:
Проверка ДПДЗ
Проверка датчика положения дроссельной заслонки на примере ВАЗ 2110. Предварительные действия:
- Закрыть дроссельную заслонку.
- Включить зажигание.

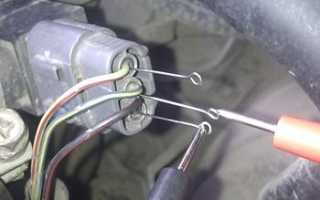

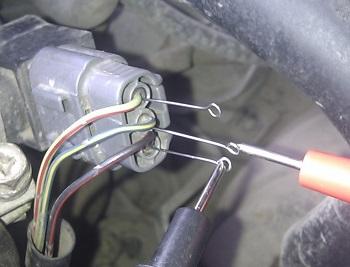

- Вольтметром проверить величину напряжения на выходе прибора. Оно должно быть не более 0,7 В. Его выход определяется очень просто ― два провода под массу и питание, а третий, соответственно, под выход.
- Измерить величину напряжения на выходе при полностью открытой заслонке. Оно должно быть не менее 4 В.
- Проверить изменение напряжения на выходе при открытии и закрытии заслонки. Напряжение должно меняться плавно, без скачков.
- Если результаты ваших измерений совпадают с вышеописанными, то ваш датчик исправен. Если же хоть что-то отличается ― вам нужно купить исправный.
Неисправность этого датчика записывается в память контроллера. В таком случаи обычно начинает светиться надпись «check engine».
Двигатель переводится в аварийный режим работы, предназначенный лишь для того, чтобы своим ходом доехать до автомастерской, что еще больше усиливает дискомфорт при управлении автомобилем, а также увеличивает расход топлива.
Замена датчика

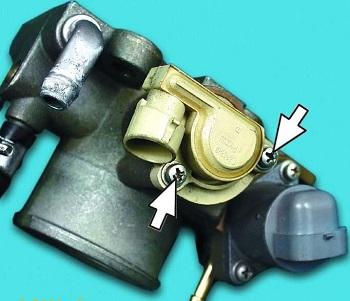

Замена датчика положения дроссельной заслонки (ДПДЗ) не требует отключения аккумулятора, так как он отключается автоматически при выключении зажигания. Выключите зажигание, аккуратно отожмите фиксатор и отсоедините разъем от датчика. Затем открутите винты, крепящие датчик, и снимите его.
При установке нового датчика совместите торец оси заслонки с его посадочным местом. Вращая датчик, подведите отверстия в датчике к отверстиям в корпусе заслонки. Закрепите его винтами и затяните. Подключите разъем и удалите ошибку из памяти контроллера.
Для удаления ошибки можно попробовать отключить клемму аккумулятора на ночь. Если это не поможет, обратитесь на диагностику для удаления кода с помощью мотортестера или дождитесь, когда контроллер сам устранит ошибку.
Регулировка
ДПДЗ автомобилей семейства ВАЗ регулировки не требует. На автомобилях, для которых предусмотрена его регулировка она делается следующим образом: после установки нового датчика полностью закройте воздушную заслонку, повернув ее за привод, если он механический. Или снимите воздуховод и нажмите на ее край, если у нее электрический привод. Затем присоедините щупы вольтметра к выходу датчика и к массе авто, строго соблюдая полярность. Поверните датчик таким образом, чтобы вольтметр показывал минимальное для этого датчика напряжение (в идеале 0 В). После чего затяните крепеж. Если после регулировки обороты холостого хода выше, чем должны быть, значит, на вашем автомобиле нужно провести процедуру обучения контроллера параметрам нового ДПДЗ. Для этого следует:
- на 15 минут отключить клемму от аккумулятора.
- убедиться в том что дроссельная заслонка закрыта.
- включить зажигание на несколько секунд не запуская двигатель.
- выключить зажигание.
- подождать около 15 сек. В это время контроллер будет записывать себе в память новые параметры ДПДЗ, поставленного взамен, пришедшего в негодность.
Тестирование после замены
После того как вы заменили датчик положения дроссельной заслонки (ДПДЗ), крайне важно провести тестирование, чтобы убедиться, что новый датчик функционирует правильно и автомобиль работает в оптимальном режиме. Неправильная работа ДПДЗ может привести к различным проблемам, включая нестабильный холостой ход, потерю мощности и увеличение расхода топлива.
Первым шагом в тестировании является подключение диагностического сканера к OBD-II разъему вашего автомобиля. Это позволит вам считать коды ошибок и проверить, нет ли активных или сохраненных ошибок, связанных с системой дроссельной заслонки. Если после замены датчика коды ошибок продолжают появляться, это может указывать на проблемы с подключением или необходимость калибровки нового датчика.
Далее, запустите двигатель и дайте ему поработать на холостом ходу. Обратите внимание на стабильность работы двигателя. Если он начинает “дрыгаться” или глохнуть, это может быть признаком неправильной работы ДПДЗ. В идеале, двигатель должен работать ровно и без перебоев.
Следующим шагом является проверка реакции дроссельной заслонки на нажатие педали акселератора. Попросите помощника медленно нажимать на педаль, в то время как вы наблюдаете за показаниями сканера. ДПДЗ должен передавать данные о положении заслонки в ЭБУ (электронный блок управления) без задержек. Если вы заметите задержку или отсутствие реакции, это может указывать на неисправность нового датчика или проблемы с его подключением.
Также рекомендуется провести тест на дороге. Убедитесь, что автомобиль реагирует на нажатие педали акселератора так, как это ожидается. Проверьте, как он ускоряется, и обратите внимание на любые необычные звуки или вибрации. Если вы заметите какие-либо проблемы, это может указывать на необходимость повторной проверки установки датчика или его совместимости с вашим автомобилем.
Наконец, после завершения всех тестов и проверок, сбросьте коды ошибок с помощью диагностического сканера. Это поможет убедиться, что система работает корректно и что все предыдущие ошибки устранены. Если после сброса коды ошибок не появляются, это хороший знак, что замена датчика прошла успешно.
В случае, если после всех проведенных тестов проблемы продолжаются, рекомендуется обратиться к квалифицированному специалисту для более глубокой диагностики системы управления двигателем. Это поможет избежать дальнейших проблем и обеспечит надежную работу вашего автомобиля.
Вопрос-ответ
Как понять, что неисправен датчик положения дроссельной заслонки?
Неисправность датчика положения дроссельной заслонки можно заподозрить по таким признакам, как нестабильные обороты двигателя на холостом ходу, резкие провалы или подергивания при ускорении, а также загорание индикатора проверки двигателя (Check Engine). Для точной диагностики рекомендуется использовать сканер для считывания кодов ошибок и проверку параметров работы датчика в реальном времени.
Можно ли самостоятельно заменить датчик положения дроссельной заслонки?
Эти разъёмы легко снимаются с помощью фиксатора сбоку. После отсоединения электрических разъёмов найдите крепёжные винты на датчике. Осторожно открутите и снимите датчик положения дроссельной заслонки. Обязательно ознакомьтесь с руководством пользователя и сравните его с показаниями вашего датчика при покупке нового.
Как перезагрузить датчик дроссельной заслонки?
Не трогая педаль газа, включить зажигание на 2 секунды и выключить его. Снова подождать 10 секунд. Далее, не касаясь педали газа, вновь включить зажигание и сразу его выключить. В этот момент под капотом будет жужжать моторчик дроссельной заслонки.
-
Читайте также:
Что будет, если снять фишку с ДПДЗ?
Снимаю фишку с ДПДЗ – движок глохнет. Снимаю с ДМРВ – провал и потом работает, вот-вот заглохнет.
Советы
СОВЕТ №1
Перед началом проверки и замены датчика положения дроссельной заслонки обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит электронные компоненты.
СОВЕТ №2
Используйте мультиметр для проверки работоспособности датчика. Измерьте сопротивление на выводах датчика в разных положениях дроссельной заслонки, чтобы убедиться, что он функционирует корректно и передает правильные данные в ЭБУ.
СОВЕТ №3
При замене датчика обязательно очищайте место установки от загрязнений и старого герметика. Это поможет обеспечить надежное соединение и предотвратить попадание влаги и грязи в систему.
СОВЕТ №4
После установки нового датчика выполните калибровку, если это требуется для вашей модели автомобиля. Это поможет системе правильно адаптироваться к новым параметрам и обеспечит оптимальную работу двигателя.
