Высоковольтные провода зажигания: что нужно знать о них и как проверить

Высоковольтные провода зажигания обеспечивают передачу электрических импульсов от катушки зажигания к свечам. Правильный выбор и регулярная проверка этих проводов влияют на производительность, экономичность и надежность двигателя. В статье рассмотрим основные аспекты высоковольтных проводов: выбор, возможные неисправности и методы проверки, что поможет автолюбителям поддерживать автомобиль в оптимальном состоянии.

Справка

Высоковольтные провода зажигания выполняют ключевые функции:

• передают импульсные сигналы с минимальными потерями, обеспечивая высокое напряжение;
• снижают помехи для радиоэлектронных устройств.

Характеристики:

• мощный изоляционный слой предотвращает утечку тока;
• выдерживают высокое напряжение до 40 000 В;
• сохраняют свойства при высоких напряжениях до 40 000 В;
• функционируют в диапазоне температур от -30°С до +100°С.

Для передачи импульсов высокой мощности важно минимизировать потери высоковольтных колебаний. Снижение электромагнитных полей в цепи зажигания достигается с помощью резистора, который создает дополнительное электросопротивление. Его размещение может быть в распределительном роторе, бегунке, свече или ее наконечнике. Угольный электрод также создает сопротивление и располагается в распределительной крышке.

Современным и эффективным методом борьбы с нежелательными колебаниями являются высоковольтные провода, обеспечивающие равномерное распределение сопротивления.

Высоковольтные провода зажигания играют ключевую роль в работе двигателя внутреннего сгорания, обеспечивая передачу электрического импульса от катушки зажигания к свечам. Эксперты подчеркивают, что состояние этих проводов напрямую влияет на производительность автомобиля. Со временем изоляция может изнашиваться, что приводит к утечкам тока и снижению эффективности зажигания.

Для проверки проводов специалисты рекомендуют использовать мультиметр, чтобы измерить сопротивление. Нормальные значения должны находиться в пределах 5-10 кОм на метр. Также важно визуально осмотреть провода на наличие трещин или повреждений. При наличии таких дефектов замена проводов станет необходимой мерой для поддержания оптимальной работы двигателя. Регулярная проверка и своевременная замена высоковольтных проводов помогут избежать серьезных проблем и продлить срок службы автомобиля.

Как проверить высоковольтные провода мультиметром

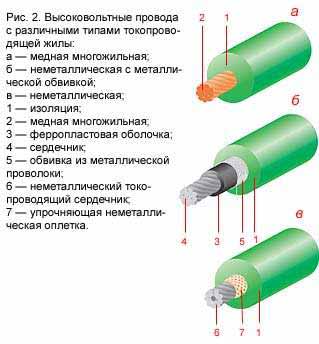

Устройство

Нынешние высоковольтные провода имеют следующий состав:

1. Токопроводящая жила. Подразделяется на типы:
   • из меди (многожильная). Имеет сопротивление в 0,02 Ом/м. В дополнение к подобным проводам нужны резисторы, подавляющие помехи;
   • без использования металла в начинке, с металлическим покрытием. Предел распределенного сопротивления составляет 2 кОм/м. Основная часть сердечника состоит из стекловолоконного покрытия (графитовая пропитка, льняная нить, кевлар). Зачастую, имеет покрытие из ферропласта − он предотвращает увеличение нежелательных колебаний благодаря своим характеристикам. Сверху намотана тонкая проволока из металла. Возникает необходимость в использовании дополнительных подавительных резисторов;
   • без использования металла в начинке. Такая жила имеет высокое распределительное сопротивление, а сама проводка не нуждается в резисторах. Материалы изготовления подобной жилы могут быть различными. Наиболее популярные:
     1) хлопчатобумажная пряжь, пропитанная в растворе из сажи (диапазон сопротивления: от 15 до 40 кОм/м);
     2) полимерная «жила» (иногда внутри присутствует нить усиления). Сопротивление: от 12 до 15 кОм/м;
     3) текловолоконные нити, обсыпанные графитом.
2. Изоляция (защитный слой). Изоляционное покрытие (защита диэлектрической поверхности жилы, которая проводит) проводки может быть двух видов:
   • с одним слоем;
   • с несколькими слоями.

   Предназначение изоляции:

   • избежание утечки тока;
   • защита жилы от влажности, горюче-смазочных составов, агрессивных, от высокой температуры в подкапотном пространстве, механических дефектов.
3. Металлические наконечники. Служат для обеспечения электросоединения жилы с определенными контактами (гнезда, выводы с высокой мощностью тока) свечей зажигания, катушки, а также с распределительной крышкой.
4. Колпачки. Обеспечивают защиту от агрессивного влияния из вне мест взаимодействия контактов проводки с определенными выводными порталами катушки/свечей зажигания, распределителя, а также не допускают утечки тока. Они должны:
   • обеспечивать надежное взаимодействие с узлами системы зажигания. Грязь не должна оседать на контакты;
   • противостоять низкой/высокой температуре, а также ее резкому изменению.

Интересные факты

Вот несколько интересных фактов о высоковольтных проводах зажигания:

1. Материалы и конструкция: Высоковольтные провода зажигания обычно состоят из проводника, сделанного из меди или алюминия, и изоляционного материала, который может быть выполнен из резины, силикона или других термостойких полимеров. Эти материалы обеспечивают надежную передачу электрического сигнала от катушки зажигания к свечам, а также защищают от высоких температур и электрических разрядов.

2. Проверка проводов: Для проверки состояния высоковольтных проводов можно использовать мультиметр для измерения сопротивления. Нормальное сопротивление для проводов должно быть в пределах 5-10 кОм на метр. Если сопротивление значительно выше, это может указывать на повреждение изоляции или внутренние дефекты, что может привести к сбоям в работе двигателя.

3. Влияние на производительность: Состояние высоковольтных проводов напрямую влияет на производительность двигателя. Изношенные или поврежденные провода могут привести к пропускам зажигания, снижению мощности, увеличению расхода топлива и повышению выбросов. Регулярная проверка и замена проводов при необходимости могут существенно улучшить работу автомобиля и продлить срок службы других компонентов системы зажигания.

Как проверить высоковольтные провода

Неполадки

Высоковольтные провода подвержены нескольким распространенным неисправностям:

• Разрыв соединения. Электрическая цепь может прерываться в местах соединения металлических контактов с токопроводящей жилой. Разрыв происходит в следующих случаях:
  1. при отсоединении провода;
  2. при ненадежном взаимодействии элементов системы зажигания;
  3. из-за окисления жилы.

Основная причина повреждений соединений — нагрев и искры, что может привести к выгоранию жилы или контактов.

• Утечки тока. Утечка может возникнуть из-за:
  1. загрязнения проводки;
  2. грязи на свечах зажигания;
  3. состояния распределительной крышки;
  4. работы катушки зажигания;
  5. повреждения изоляционного слоя;
  6. неисправности колпачков проводки.

Загрязнения в проводке, свечах, распределительной крышке и катушке зажигания, а также повреждение изоляции и колпачков приводят к снижению напряжения.

Со временем диэлектрические свойства этих компонентов ухудшаются.

Факторы, способствующие неисправностям:

1. Низкие температуры. Они делают провода жесткими и менее гибкими, что может повредить изоляцию и колпачки.
2. Постоянные вибрации. Они ослабляют соединения, негативно влияя на контакты.
3. Высокие температуры. Они могут разрушать колпачки свечей зажигания, находящихся рядом с горячими частями двигателя.
4. Осадки. Узлы системы зажигания со временем покрываются отложениями (пыль, грязь, пары, масло), которые могут служить проводниками тока, увеличивая риск утечки. Поврежденная изоляция также снижает напряжение.

Что нужно знать

1. При покупке надо внимательно осмотреть упаковку на предмет наличия указаний моделей авто/двигателей, на которые можно интегрировать данную проводку.
2. Нельзя устанавливать проводку, которая имеет высокое распределенное сопротивление на автомобиль, к которого система зажигания образует высоковольтный импульс при минимуме энергии. Это чревато снижением мощности искры, что повлечет за собой частичное воспламенение горючей смеси (запуск непрогретого мотора).
3. Сопротивление высоковольтных проводов можно определять посредством тестера. Но проводка, которая имеет обвивку токопроводящей жилы не позволит сделать этого из-за переменчивой величины сопротивления на силовом агрегате в момент его работы (конструктивные особенности).
4. Материалы изоляционного слоя проводки. Нужно выбирать такие провода, которые соответствуют напряжению в системе зажигания конкретной модели автомобиля. Предельное напряжение, указано в руководстве по ремонту и обслуживанию конкретного автомобиля, не должно допускать пробой в изоляции. Оптимальный выбор − проводка, изоляция и колпачки которой устойчивы к низким/высоким температурам (силиконовая основа). Помимо этого, такая проводка не накапливает на себе влагу и жидкость, что уменьшает риск возникновения электрической утечки.
5. Проводка должна быть чистой и сухой на протяжении все эксплуатации транспортного средства. Чистоту можно поддерживать протиранием бензином крышки распределителя, изоляторов свечей, катушки зажигания, самих проводов с колпачками предварительно снятых с двигателя.
6. Можно определить на слух повреждение изоляционного слоя при работе силового агрегата (щелчки) либо визуально. При открытом (при условии темноты) капоте должно быть видно проскакивающие искры. Также может возникать свечение возле приборов системы зажигания − это связано с высокой влажностью воздуха/существенная утечка тока.

Повреждение проволоки в обвивке токопроводящей жилы (неметаллическая) выдается по характерному «троению» мотора на высоких оборотах. Тогда неисправен провод, подходящей к свече, в случае повреждения центрального − мотор глохнет.

Чтобы предотвратить повреждения проводки, нужно снимать ее, начиная с колпачков. Изъятие за изоляцию не рекомендовано.

Нужно следить за герметичностью колпачков в местах взаимодействия проводки − это снижает риск окисления наконечников с последующим ухудшением контактов. Поэтому не рекомендуется до конца насаживать колпачки. Если на них появляются трещины − менять.

Высоковольтные провода Матиз

Советы по выбору и замене

При выборе и замене высоковольтных проводов зажигания важно учитывать несколько ключевых факторов, которые могут существенно повлиять на производительность двигателя и его надежность. Ниже приведены основные рекомендации, которые помогут вам сделать правильный выбор.

1. Материал проводов

Высоковольтные провода могут быть изготовлены из различных материалов, включая медь и алюминий. Медь обладает лучшей проводимостью и долговечностью, однако алюминиевые провода могут быть более доступными по цене. При выборе проводов стоит отдать предпочтение медным, так как они обеспечивают более стабильную работу системы зажигания.

2. Изоляция проводов

Изоляция проводов играет критическую роль в их работе. Она должна быть выполнена из качественных материалов, способных выдерживать высокие температуры и агрессивные химические вещества. Силиконовые и резиносодержащие изоляции являются наиболее предпочтительными, так как они обеспечивают отличную защиту от внешних воздействий и предотвращают пробои.

3. Длина проводов

При замене проводов зажигания важно учитывать их длину. Провод должен быть достаточно длинным, чтобы обеспечить удобное подключение к свечам зажигания и катушкам, но не слишком длинным, чтобы избежать излишнего натяжения и потерь напряжения. Рекомендуется использовать провода, которые соответствуют оригинальным спецификациям вашего автомобиля.

4. Совместимость с автомобилем

Перед покупкой высоковольтных проводов обязательно проверьте их совместимость с вашим автомобилем. Разные модели и марки автомобилей могут требовать различных типов проводов. Лучше всего обратиться к руководству по эксплуатации или консультироваться с профессионалами, чтобы избежать ошибок.

5. Проверка состояния проводов

Перед заменой проводов стоит тщательно проверить их состояние. Обратите внимание на наличие трещин, износа или обгорания изоляции. Если вы заметили какие-либо повреждения, это может указывать на необходимость замены. Также стоит проверить соединения на наличие коррозии и надежность крепления проводов.

6. Установка новых проводов

При установке новых высоковольтных проводов следуйте рекомендациям производителя. Убедитесь, что провода правильно подключены к свечам зажигания и катушкам. Избегайте перекрестного расположения проводов, так как это может привести к электромагнитным помехам и сбоям в работе системы зажигания.

7. Регулярная проверка и обслуживание

После замены проводов зажигания важно регулярно проверять их состояние. Рекомендуется проводить визуальный осмотр каждые 10 000 – 15 000 километров пробега, а также при каждом техническом обслуживании автомобиля. Это поможет выявить потенциальные проблемы на ранней стадии и избежать серьезных поломок.

Следуя этим советам, вы сможете выбрать и заменить высоковольтные провода зажигания, что положительно скажется на работе вашего автомобиля и его надежности в долгосрочной перспективе.

Вопрос-ответ

Как понять, что высоковольтные провода неисправны?

Признаки повреждения высоковольтных проводов:
· Снижение мощности: Автомобиль теряет мощность, особенно при ускорении.
· Повышенный расход топлива: Двигатель потребляет больше топлива, чем обычно.
· Проблемы с запуском: Двигатель трудно завести или он глохнет сразу после запуска.

Как проверить высоковольтные провода зажигания?

Необходимо ночью открыть капот машины, завести двигатель, выключить фары и понаблюдать за высоковольтными проводами. Если в них имеются сильные пробои изоляции, в темноте будет видно искрение и слышны характерные щелчки. Если провод внешне в порядке, его функцию можно проверить мультиметром.

Сколько должно быть сопротивление высоковольтных проводов?

Какое должно быть сопротивление высоковольтных проводов зажигания? Если провода зажигания исправны, показатель сопротивления должен находиться в диапазоне от 3,5 кОм до 10 кОм. Конкретная величина зависит от того, какие высоковольтные провода установлены.

Как проверить высоковольтный провод мультиметром?

Проверка сопротивления мультиметром: отключите провода от свечей и катушки зажигания, а затем подключите щупы мультиметра к обоим концам провода. Нормальные значения: обычно сопротивление бронепроводов колеблется от 3 до 10 кОм на метр длины. Если сопротивление выше нормы, провод может быть поврежден.

Советы

СОВЕТ №1

Перед проверкой высоковольтных проводов зажигания убедитесь, что двигатель автомобиля выключен и ключ зажигания вынут. Это обеспечит вашу безопасность и предотвратит случайное включение системы зажигания во время работы.

СОВЕТ №2

Регулярно проверяйте состояние высоковольтных проводов на наличие трещин, износа или других повреждений. Если вы заметили какие-либо дефекты, замените провода, так как это может привести к проблемам с зажиганием и снижению производительности двигателя.

СОВЕТ №3

Используйте мультиметр для проверки сопротивления проводов. Нормальное сопротивление должно находиться в пределах 5-10 кОм на метр. Если сопротивление значительно выше, это может указывать на проблему с проводом, и его следует заменить.

СОВЕТ №4

При установке новых высоковольтных проводов убедитесь, что они правильно подключены и не соприкасаются с горячими или движущимися частями двигателя. Это поможет избежать преждевременного износа и обеспечит надежную работу системы зажигания.
