Для чего нужен Датчик Холла

Датчик Холла, или датчик положения распредвала, играет важную роль в системах зажигания, обеспечивая точное управление двигателем. Его работа основана на эффекте Холла, который позволяет определять положение движущихся частей и передавать информацию в электронные системы управления. В этой статье мы рассмотрим функционирование датчика Холла, его назначение в автомобильной технике, а также методы диагностики и выявления неисправностей. Понимание работы этого устройства поможет в обслуживании автомобиля и осмыслении процессов в двигателе.

Эффект Холла

Основная идея работы узла основана на эффекте Холла: при перемещении проводника в магнитном поле возникает поперечная разность потенциалов, называемая холловским напряжением, при условии постоянного напряжения.

Эффект достигается при прохождении электрического тока через клеммы пластины в магнитном поле, что создает напряжение на боковых клеммах.

Датчики Холла широко используются в автомобильной промышленности. Они точно определяют угол отклонения распределительного вала, а в некоторых моделях — и коленчатого вала. В автомобилях с устаревшими силовыми агрегатами эти устройства сигнализировали о моменте возникновения искры.

Датчик Холла является важным компонентом в современных электронных устройствах и системах. Эксперты отмечают, что его основная функция заключается в обнаружении магнитных полей и преобразовании их в электрические сигналы. Это позволяет использовать датчик в различных приложениях, таких как измерение скорости вращения, позиционирование и управление двигателями.

Специалисты подчеркивают, что благодаря своей высокой чувствительности и быстродействию, датчики Холла находят широкое применение в автомобилестроении, например, для определения положения коленчатого вала или в системах ABS. Кроме того, они используются в бытовой электронике, например, в смартфонах для определения ориентации экрана.

Таким образом, датчик Холла играет ключевую роль в повышении эффективности и надежности работы множества устройств, что делает его незаменимым элементом в современных технологиях.

Зачем датчики холла контроллеру электро велосипеда

История

Явление было открыто американским физиком – сотрудником балтиморского университета Э. Холлом в 1879 году. Суть открытия заключалась в следующем: помещение прямоугольной полупроводниковой пластины в магнитное поле с последующим подведением к ее сторонам электрического тока провоцировало образование напряжения на широких сторонах пластины (в диапазоне от десятков микровольт до милливольт, исчисляющимися сотнями).
Эффект привлек внимание общественности, но его применение в области техники началось только по прошествии 75 лет – когда промышленными масштабами стали выпускать первые полупроводниковые пленки с необходимыми свойствами.
Чуть позже – когда начала развиваться микроэлектроника, специалисты создали компактный агрегат, включающий в себя все необходимые элементы: постоянный магнит; микросхема, имеющая чувствительный элемент. Такое устройство обладает рядом неоспоримых достоинств.

Интересные факты

Вот несколько интересных фактов о датчике Холла:

1. Принцип работы: Датчик Холла основан на эффекте Холла, который был открыт американским физиком Эдвардом Холлом в 1879 году. Этот эффект заключается в том, что при прохождении электрического тока через проводник в магнитном поле возникает перпендикулярное напряжение. Это позволяет датчику определять наличие и направление магнитного поля.

2. Широкое применение: Датчики Холла используются в самых различных областях, включая автомобильную промышленность (например, для определения положения коленчатого вала), электронику (в качестве датчиков положения в мобильных устройствах) и даже в бытовой технике (например, в бесщеточных моторах).

3. Безконтактные технологии: Одним из главных преимуществ датчиков Холла является их безконтактный принцип работы. Это означает, что они могут работать без механического контакта с объектом, что снижает износ и увеличивает срок службы устройств, в которых они используются.

Что такое ДАТЧИК ХОЛЛА. Как работает и как устроен

Особенности технологии

Преимущества нового устройства:

1. Компактные размеры.
2. Регулировка частоты срабатывания (обороты двигателя) без смещения измерительного момента.
3. Формирование «прямоугольного» сигнала (стабильная величина, создаваемая узлом при активации, без скачков напряжения), что важно для управления электроникой.

Недостатки:

1. Уязвимость к электромагнитным помехам в цепи питания.
2. Датчик Холла дороже магнитоэлектрического и теоретически менее надежен из-за наличия электронной схемы. Однако массовое производство и современные технологии значительно снижают эти недостатки.

Алгоритм действия

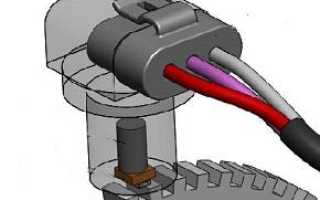

Принцип работы датчика Холла строится на изменении траектории движения заряженных частиц в полупроводнике при преобразовании магнитного поля, которое пересекает полупроводник. Магнитное поле образуется посредством постоянного магнита, что расположен в ДХ. Преобразование магнитного поля осуществляется замыканием репера (металлический зуб) магнитного зазора. Репер расположен на шкиву (либо особом задающем диске) с зубчатыми элементами, что крепится к распределительному валу.

Репер в момент прохождения рядом с устройством образует импульс напряжения, передающийся к ЭБУ. Передаваемый сигнал на ДХ зависит от частоты, с которой вращается распредвал, и поступает на различных временных промежутках. Блок управления (ЭБУ) расшифровывает поступающие сигналы и определяет положение верхней мертвой точки такта сжатия (ВМТ) поршня в первом цилиндре. После – обеспечивается поступление топливно-воздушной смеси в камеру сгорания с ее последующим воспламенением.

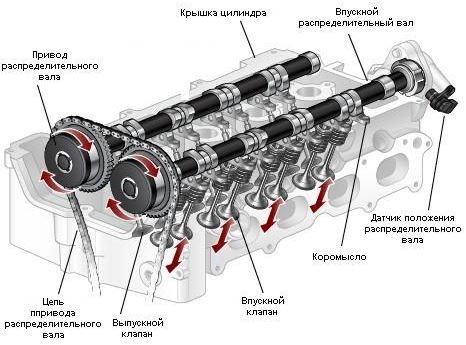

На автомобиле с двигателем, имеющим систему изменения фаз газораспределительного механизма, ДХ выполняет функцию управления этим механизмом. ДХ располагается на распредвале впускных/выпускных клапанов.
Датчик Холла оснащен тремя клеммами:

• на «массу»;
• «плюсовая» с входным напряжением порядка 6 В;
• выходная. С нее преобразованный сигнал импульса отправляется на коммутатор.

КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]

На дизельном моторе

ДХ мотор на тяжелом топливе имеет особенности в работе. Его сигналы отслеживают положение поршней в верхней мертвой точке (ВМТ) каждого цилиндра, что позволяет точно определять положение распредвала относительно коленчатого вала. Это обеспечивает точность впрыска топлива, что гарантирует мгновенный запуск дизельного двигателя и стабильную работу на любых оборотах.

Для этого конструкция мотора была модифицирована: усовершенствован задающий диск, который включает реперы для каждой камеры сгорания. Это могут быть части диска с различной угловой шириной или набор реперов на разных расстояниях друг от друга.

Например, дизельный двигатель с четырьмя цилиндрами оснащен задающим диском с 7 зубьями. Четыре из них основные (расположены перпендикулярно к каждому цилиндру), а три других – дополнительные. Эти реперы помогают распознавать конкретный цилиндр и устанавливают поршень в ВМТ в соответствующей камере сгорания.

Основные виды

Датчики Холла подразделяются на две категории:

• с аналоговым принципом работы (биполярный). Такой ДХ преобразовывает полярную индукцию в напряжение. Показания узла зависят от его же полярности, а также мощности поля. Расстояние монтажа агрегата влияет на его характеристики;
• с цифровым (униполярный). Датчик Холла с подобным принципом действия позволяет выявлять наличие/отсутствия поля – в момент достижения условного предела индукцией узел отображает «0»/»1″, что логично.

Признаки неполадок

Основные:

• силовой агрегат имеет проблематичный запуск либо вовсе не запускается;
• холостой ход работы силовой установки сопровождается перебоями/рывками;
• дергание автомобиля на ходу при повышенных/высоких оборотах;
• прекращение работы двигателя по ходу движения.

Наличие одного/нескольких признаков является предпосылкой к проведению диагностики двигателя. Подобные симптомы могут свидетельствовать о том, что ДХ неисправен.

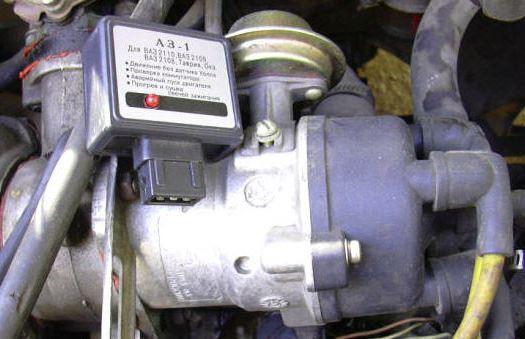

Диагностика

Датчик Холла можно проверить несколькими способами:

1. Вольтметром.
2. Отверткой с крестовой насадкой.
3. Контрольной лампой.
4. Куском провода.

Методы проверки устройства:

• Замена датчика. Если симптомы исчезли, требуется замена оригинального датчика;
• Измерение выходного напряжения тестером – устройство должно показывать колебания напряжения в пределах 0,4-11 В;
• Имитация работы узла. Извлеките колодку с тремя штекерами из трамблера, включите зажигание и соедините отрезок провода с 3/6 выходами колодки. Если появляется искра, датчик требует замены.

Быстрый способ проверки. Датчик Холла можно протестировать без полного снятия:

1. Снимите узел с трамблера (демонтаж пластины не обязателен);
2. Оставьте колодки подключенными;
3. Поднесите центральный провод катушки зажигания к «массе»;
4. Включите зажигание;
5. Проведите металлическим предметом между контактами датчика Холла, при этом предмет должен выходить за пределы контактов – движение вверх;
6. Если при манипуляциях с металлическим предметом на конце провода возникает искра, датчик Холла исправен.

Замена

Алгоритм действия следующий:

1. Снять трамблер.
2. Снять крышку трамблера.
3. Совместить метку газораспределительного механизма с меткой коленчатого вала.
4. Запомнить положение трамблера (лучше всего сделать соответствующую метку).
5. Открутить элементы крепежа посредством гаечного ключа.
6. Извлечь фиксаторы/стопоры (если имеются).
7. Вытащить из трамблера вал.
8. Снять клеммы с ДХ.
9. Открутить устройство. Для этого необходимо оттянуть на себя регулятор и осторожно изъять неисправный датчик Холла через образовавшееся отверстие.
10. Установка и последующая сборка – в обратном порядке.

Применение в различных отраслях

Датчик Холла находит широкое применение в самых различных отраслях благодаря своей способности точно измерять магнитные поля и преобразовывать их в электрические сигналы. Это делает его незаменимым инструментом в таких сферах, как автомобилестроение, электроника, автоматизация и многие другие.

В автомобилестроении датчики Холла используются для определения положения коленчатого и распределительного валов, что позволяет эффективно управлять системой зажигания и впрыска топлива. Это повышает экономичность и производительность двигателей, а также снижает уровень выбросов. Кроме того, они применяются в системах ABS и ESP для контроля скорости вращения колес, что обеспечивает безопасность на дороге.

В электронике датчики Холла часто используются в бесщеточных моторах, где они служат для определения положения ротора. Это позволяет обеспечить высокую эффективность и надежность работы электродвигателей, что особенно важно в таких устройствах, как вентиляторы, насосы и различные бытовые приборы.

В области автоматизации и робототехники датчики Холла применяются для создания систем позиционирования и управления движением. Они позволяют точно отслеживать положение и скорость движущихся частей, что критично для работы автоматизированных производственных линий и роботизированных систем.

Также датчики Холла находят применение в системах безопасности, например, в охранных сигнализациях, где они используются для обнаружения открывания дверей и окон. Их высокая чувствительность и надежность делают их идеальными для таких задач.

В медицине датчики Холла могут использоваться в различных устройствах для мониторинга и диагностики, например, в магнитно-резонансной томографии (МРТ) и других медицинских приборах, где требуется точное измерение магнитных полей.

Таким образом, датчики Холла являются важным компонентом в множестве технологий и устройств, обеспечивая их эффективную работу и повышая уровень безопасности и удобства в различных сферах жизни.

Вопрос-ответ

Как работает датчик Холла простыми словами?

Сам датчик, который состоит из полупроводникового элемента на основе кремния, через который пропускается электрический ток. Внешнее магнитное поле воздействует на этот элемент, создавая напряжение Холла. Это напряжение усиливается и преобразуется в цифровой или аналоговый сигнал.

Что будет, если не работает датчик Холла?

На холостом ходу в работе двигателя появляются перебои и рывки. Машина может дергаться при движении на повышенных оборотах. Силовой агрегат глохнет во время движения. При появлении одного из этих признаков необходимо в первую очередь проверить исправность датчика Холла.

Как влияет датчик Холла на работу двигателя?

Датчик Холла влияет на работу современных автомобильных систем следующим образом: синхронизирует работу двигателя. Dzen. Ru Датчик распознаёт положение коленчатого и распределительного валов, измеряет частоту вращения двигателя, положение поршней и клапанов.

Что можно сделать с помощью датчика Холла?

Эти устройства имеют широкий спектр применения. Например, датчики Холла часто используются в автомобильных системах для определения положения, расстояния и скорости. Эти интеллектуальные устройства используются в различных областях, но, пожалуй, наиболее широко используются в антиблокировочных системах тормозов (ABS) и двигателях внутреннего сгорания для регулировки угла опережения зажигания.

Советы

СОВЕТ №1

Изучите принцип работы датчика Холла, чтобы лучше понять его применение. Этот датчик использует магнитное поле для определения положения объектов, что делает его незаменимым в различных устройствах, таких как бесщеточные двигатели и системы управления. Понимание его работы поможет вам более эффективно использовать его в своих проектах.

СОВЕТ №2

Обратите внимание на выбор датчика Холла в зависимости от ваших нужд. Существуют различные типы датчиков, включая линейные и цифровые, которые могут иметь разные характеристики, такие как чувствительность и рабочий диапазон. Убедитесь, что выбранный вами датчик соответствует требованиям вашего проекта.

СОВЕТ №3

При использовании датчика Холла в своих устройствах, учитывайте возможные помехи от других магнитных полей. Разместите датчик так, чтобы минимизировать влияние внешних магнитных источников, что обеспечит более точные и надежные показания.

СОВЕТ №4

Не забывайте о правильной настройке и калибровке датчика Холла. Это поможет избежать ошибок в измерениях и повысит точность работы вашего устройства. Регулярно проверяйте его работу и при необходимости проводите калибровку для поддержания стабильной производительности.
