Двухтактный двигатель — это тип внутреннего сгорания с простой конструкцией и высокой мощностью. В отличие от четырехтактных, он не требует сложного механизма газораспределения и клапанов, что делает его легче и компактнее. В статье рассмотрим устройство двухтактного двигателя, его принцип работы и методы достижения максимальной мощности. Эти знания будут полезны как профессиональным механикам, так и любителям, стремящимся оптимизировать работу своих двигателей в различных приложениях.
Устройство

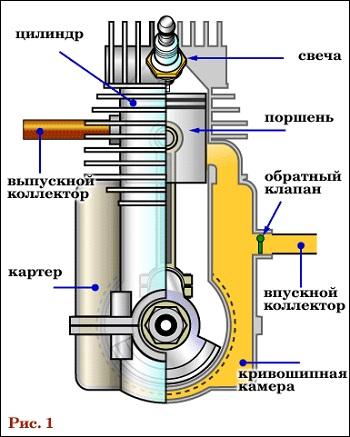

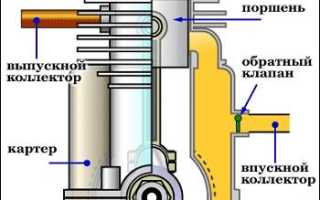

Двухтактный двигатель отличается простой конструкцией, отсутствием газораспределительного механизма и компактными размерами. В его основе — блок цилиндра, внутри которого на подшипниках установлен коленчатый вал. На шейку вала крепится головка шатуна с вкладышами, фиксируемая корончатыми гайками. Верхняя часть шатуна соединяется с поршнем через металлическую полую втулку (палец). Поршень с компрессионными кольцами предотвращает попадание сгоревших газов в камеру сгорания.
Перемещение поршня вверх и вниз приводит к вращению вала, которое передается на главную передачу агрегата.
Охлаждение двухтактного двигателя происходит через внешние ребра блока и благодаря топливу, содержащему масло. Смазка соединений поршень–цилиндр и коленчатый вал – шатун осуществляется смесью, разбавленной специальным маслом. При сгорании топлива это масло не должно оставлять отложений в выхлопе под поршнем.
Эксперты отмечают, что двухтактный двигатель представляет собой уникальное сочетание простоты конструкции и высокой мощности. Его устройство включает в себя всего два такта: сжатие и рабочий ход, что позволяет значительно сократить время цикла. Это делает такие двигатели более компактными и легкими, что особенно ценится в мотоциклах и малой технике.
Принцип работы заключается в том, что каждый оборот коленчатого вала приводит к выполнению рабочего цикла, что обеспечивает высокую мощность при малых размерах. Однако, несмотря на свои преимущества, двухтактные двигатели имеют и недостатки, такие как повышенный расход топлива и выбросы вредных веществ.
Секреты мощности заключаются в использовании специальных смесей топлива и масла, а также в оптимизации системы впуска и выпуска. Правильная настройка карбюраторов и использование современных технологий, таких как электронное управление, могут значительно повысить эффективность и снизить негативное воздействие на окружающую среду.
Принцип работы

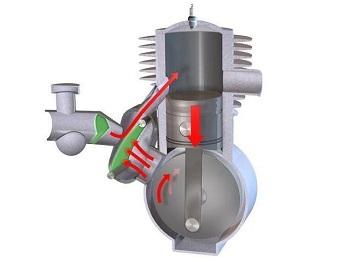

Процесс зиждется на рабочем цикле, который происходит за оборот коленчатого вала. Принцип работы двухтактного двигателя заключается в том, что при перемещении вверх, поршень сжимает имеющуюся под поршнем смесь, попавшую туда через впускное окно. Искра от свечи зажигания как бы взрывает горючее, резко повышая температуру и давление газов. В результате такого теплового давления поршень принудительно перемещается вниз. При этом открываются выпускное и чуть позже переходное окно, впрыскивая свежую порцию топлива. Кстати, горючее в двухтактный двигатель обязательно дополняют маслом, составляя смесь бензина и масла определенной пропорции. Делается это для смазки поршня, стенки цилиндра и кривошипно–шатуного узла. Топливная смесь попадает в картер через окно, которое открывается за счет вакуума, создаваемого движением поршня от НМТ к ВМТ. Одновременно поршень открывает отверстие, выбрасывая отработанные выхлопные газы. В определенный период посредством поршня открывается продувочное окно для заполнения цилиндра свежей порцией топливной смеси.
| Компонент/Процесс | Функция/Описание | Влияние на мощность |
|---|---|---|
| Картер | Герметичный корпус, содержащий кривошипно-шатунный механизм и служащий в качестве компрессора для топливно-воздушной смеси. | Влияет на степень сжатия, напрямую влияя на мощность. Герметичность картера критична. |
| Поршень | Перемещается внутри цилиндра, осуществляя всасывание, сжатие, рабочий ход и выпуск. | Размер и масса поршня влияют на мощность и КПД. |
| Цилиндр | Рабочая камера, в которой происходит сгорание топливно-воздушной смеси. | Диаметр цилиндра определяет рабочий объем и, следовательно, мощность. |
| Шатун | Соединяет поршень с коленчатым валом, передавая энергию от поршня к валу. | Прочность и масса шатуна влияют на надежность и эффективность передачи мощности. |
| Коленчатый вал | Преобразует возвратно-поступательное движение поршня во вращательное движение. | Конструкция коленчатого вала влияет на плавность работы и мощность двигателя. |
| Карбюратор/Инжектор | Подготавливает топливно-воздушную смесь для сгорания. | Качество смеси напрямую влияет на мощность и экономичность. Правильная настройка критична. |
| Система зажигания | Обеспечивает воспламенение топливно-воздушной смеси. | Надежность и своевременность зажигания влияют на мощность и стабильность работы. |
| Выпускной канал | Выводит отработанные газы из цилиндра. | Эффективность выхлопа влияет на мощность и экономичность. Засорение снижает мощность. |
| Впускной канал | Подает топливно-воздушную смесь в цилиндр. | Проходимость впускного канала влияет на наполнение цилиндра и мощность. |
| Степень сжатия | Отношение объема цилиндра при нижнем положении поршня к объему при верхнем. | Выше степень сжатия – больше мощность, но и выше риск детонации. |
| Охлаждение (воздушное/жидкостное) | Отводит тепло от двигателя, предотвращая перегрев. | Эффективное охлаждение позволяет поддерживать оптимальную температуру работы и мощность. |
| Правильная настройка карбюратора/инжектора | Оптимальное соотношение топлива и воздуха. | Максимальная мощность достигается при правильном соотношении. |
| Использование высокооктанового топлива | Позволяет увеличить степень сжатия без детонации. | Повышение мощности за счет увеличения степени сжатия. |
| Модификации системы выпуска | Улучшение выхлопа, снижение противодавления. | Увеличение мощности за счет лучшего удаления отработанных газов. |
Интересные факты
Вот несколько интересных фактов о двухтактных двигателях:
-
Простота конструкции: Двухтактные двигатели имеют значительно более простую конструкцию по сравнению с четырехтактными. Они не требуют клапанов, так как процесс впуска и выпуска газов происходит через поршень. Это упрощает конструкцию и снижает вес двигателя, что делает его популярным в маломощных устройствах, таких как мотоциклы, бензопилы и газонокосилки.
-
Высокая мощность на единицу объема: Двухтактные двигатели способны развивать большую мощность на единицу объема по сравнению с четырехтактными. Это связано с тем, что каждый оборот коленчатого вала приводит к выполнению рабочего цикла (впуск, сжатие, рабочий ход и выпуск), что позволяет им генерировать больше мощности за меньшее время.
-
Смешивание топлива и масла: В двухтактных двигателях топливо и масло обычно смешиваются в одном баке, что обеспечивает смазку движущихся частей. Это может привести к более высокому уровню выбросов и загрязнению окружающей среды, однако современные технологии, такие как системы впрыска и улучшенные масла, помогают снизить эти негативные эффекты, сохраняя при этом преимущества двухтактного цикла.
Повышение мощности
Для увеличения мощности двигателя необходимо:
- Увеличить площадь выпускного отверстия и обеспечить его длительное открытие для эффективного вывода отработанных газов.
- Повысить эффективность продувки, чтобы топливо успевало впрыскиваться в камеру сгорания через впускные отверстия. Рекомендуется расширить выпускные окна для улучшения наполняемости цилиндра и предотвращения избыточного количества топливной смеси в картере.
- Применить вихревой (нулевой) диффузор на карбюраторе для более быстрого подачи смеси.
- Установить резонатор на глушителе, соответствующий оборотам двигателя, чтобы вернуть часть смеси обратно в цилиндр, что актуально для двухтактных двигателей.
Для полноценного заполнения подпоршневого объема следует проверить впускные и выпускные каналы на наличие заусенцев и шероховатостей, которые могут замедлять поток и снижать мощность.
Читайте также:
Эффективным способом увеличения мощности является фрезерование с последующим тонким шлифованием головки блока. Этот процесс требует точных измерений объема и подбора октанового числа топлива.
Можно рассмотреть уменьшение веса вращающихся деталей, таких как маховик и коленвал, удаляя элементы противовеса. Однако это может привести к биению маховика и вибрациям на низких оборотах. Рекомендуется снимать лишь тонкий слой и проводить балансировку махового колеса. Уменьшение веса коленчатого вала также несет риск смещения центра тяжести, что может вызвать серьезные проблемы.
Тяговые возможности
Итак, двухтактные двигатели и их тяговые возможности соотносятся с открытием заслонки дросселя. То есть с ускорением оборотов возрастает его тяговая способность, что существенно действует на разгон. Значит, чтобы нарастить разгон нужно увеличить рабочий объем цилиндра. Конечно, тяга может привести к максимальной скорости. Работая на низких скоростях, хорошая тяга обеспечивает приемистость, быстрый разгон с легким преодолением дорожных препятствий, поворотов. Все это относится к повышению тяги на низких оборотах. Одним из предпосылок увеличения тяги следует отнести установку специальных клапанов и увеличение продолжительности пребывания их в открытом состоянии.
Проблема с продувкой камеры сгорания
Высокие обороты двигателя свидетельствуют о его мощности. В двухтактных моторах камера сгорания не успевает эффективно продуваться из-за короткого времени открытия окон.

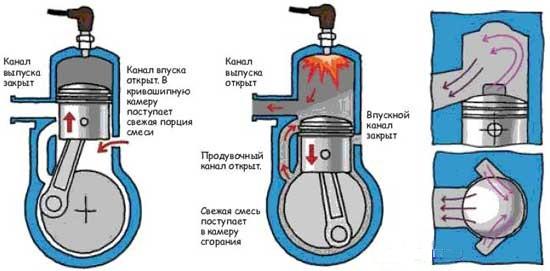

Камера продувки работает по принципу впрыска топлива из картера в цилиндр. Топливо попадает в картер при подъеме поршня, а при его опускании создается избыточное давление, способствующее продувке камеры сгорания. Такой подход минимизирует количество деталей, исключая газораспределительный вал, клапаны, продувочный насос и узлы смазки.
При работе на холостом ходу заслонка открыта лишь немного, что не обеспечивает полноценной очистки от выхлопных газов за один оборот вала. Это приводит к неустойчивой работе двигателя, так как воспламенение смеси вызывает дополнительные холостые обороты, но смесь под цилиндром не воспламеняется из-за недостатка топлива.
В моторах с одним поршнем активно применяется контурная продувка (щелевая). Эта схема предполагает газораспределение через щели в нижней части цилиндра. Впускные и продувочные отверстия должны оставаться закрытыми во время такта сжатия и рабочего хода поршня. Контурная продувка камеры сгорания (подпоршневое пространство) функционирует как продувочный насос, что сокращает количество узлов двигателя и делает их подходящими для газонокосилок, мотоблоков, лодок и других легких мобильных устройств.
Сравнение с четырехтактным двигателем
Двухтактные и четырехтактные двигатели представляют собой два основных типа поршневых двигателей внутреннего сгорания, каждый из которых имеет свои уникальные характеристики и области применения. Чтобы понять, в чем заключаются основные различия между ними, необходимо рассмотреть их конструктивные особенности, принцип работы и эффективность.
-
Читайте также:
Первое, что стоит отметить, это количество тактов, необходимых для завершения одного рабочего цикла. В двухтактном двигателе рабочий цикл завершается за два такта поршня, что означает, что один полный оборот коленчатого вала соответствует одному рабочему циклу. В четырехтактном двигателе для завершения рабочего цикла требуется четыре такта, что подразумевает два полных оборота коленчатого вала. Это различие приводит к тому, что двухтактные двигатели могут производить мощность на более высоких оборотах, так как каждый оборот коленчатого вала приводит к сгоранию смеси топлива и воздуха.
Вторым важным аспектом является конструкция и количество деталей. Двухтактные двигатели, как правило, проще в конструкции, так как у них отсутствуют клапаны, которые необходимы для управления впуском и выпуском газов в четырехтактных двигателях. Вместо этого в двухтактных двигателях используются поршневые каналы, которые открываются и закрываются движением поршня. Это упрощает конструкцию и снижает вес двигателя, что делает его более подходящим для применения в легких транспортных средствах, таких как мотоциклы и бензопилы.
Однако, несмотря на свои преимущества, двухтактные двигатели имеют и недостатки. Одним из основных является их эффективность в плане расхода топлива и выбросов. Двухтактные двигатели, как правило, менее эффективны, чем четырехтактные, так как часть топливной смеси может не сгорать полностью и выбрасываться в атмосферу вместе с отработанными газами. Это приводит к более высоким выбросам вредных веществ и большему расходу топлива. Четырехтактные двигатели, благодаря более сложной системе управления газами, обеспечивают более полное сгорание и, следовательно, меньшие выбросы.
Также стоит упомянуть о мощности и крутящем моменте. Двухтактные двигатели, как правило, обеспечивают более высокий крутящий момент на низких оборотах, что делает их идеальными для использования в условиях, где требуется высокая мощность при малых размерах. Четырехтактные двигатели, в свою очередь, обеспечивают более плавную работу и большую мощность на высоких оборотах, что делает их более подходящими для автомобилей и других транспортных средств, где важна стабильность и эффективность на больших скоростях.
В заключение, выбор между двухтактным и четырехтактным двигателем зависит от конкретных требований и условий эксплуатации. Двухтактные двигатели идеально подходят для легких и компактных приложений, где важна высокая мощность и простота конструкции, в то время как четырехтактные двигатели обеспечивают большую эффективность, меньшие выбросы и стабильную работу на высоких оборотах.
Вопрос-ответ
Как устроен двухтактный двигатель?
Двухтактный двигатель работает на принципе двух ходов поршня за один оборот коленчатого вала. Это означает, что за каждый оборот поршня происходит два такта: сжатие и расширение. В отличие от четырехтактного двигателя, где за один оборот коленвала происходит четыре такта: впуск, сжатие, расширение и выхлоп.
Как получить больше мощности от двухтактного двигателя?
Крайне важно, чтобы отработанные газы удалялись из камеры сгорания, чтобы освободить как можно больше места для несгоревших газов. Это ключ к повышению мощности двухтактного двигателя. Чем больше несгоревших газов попадёт в камеру сгорания, тем большую мощность двигатель выработает.
Почему двухтактный двигатель мощнее?
Двухтактные ДВС обладают компактными габаритами и весят меньше четырехтактных такой же мощности. Это объясняется более простой конструкцией двигателя. Технику с этими моторами легче переносить и перевозить. При одинаковом объеме двухтактный мотор будет развивать более высокую мощность, чем четырехтактный.
Что мощнее 2т или 4т?
Благодаря большей эффективности 4-х тактные двигатели мощнее. Но более легкие двухтактные моторы могут иметь большее отношение мощности к весу и считаются практичней из-за одноцилиндрового двигателя, тогда как четырехтактной модели требуется несколько цилиндров, чтобы обеспечить постоянную выработку электроэнергии.
-
Читайте также:
Советы
СОВЕТ №1
Изучите основные компоненты двухтактного двигателя, такие как поршень, цилиндр и карбюратор. Понимание их функций поможет вам лучше разобраться в принципе работы и возможных проблемах, которые могут возникнуть.
СОВЕТ №2
Обратите внимание на правильный выбор масла для двухтактного двигателя. Использование качественного масла, рекомендованного производителем, не только увеличит срок службы двигателя, но и улучшит его производительность.
СОВЕТ №3
Регулярно проводите техническое обслуживание вашего двухтактного двигателя. Проверка и замена свечей зажигания, очистка фильтров и контроль уровня топлива помогут избежать серьезных поломок и поддерживать двигатель в оптимальном состоянии.
СОВЕТ №4
Экспериментируйте с настройками карбюратора для достижения максимальной мощности. Небольшие изменения в смеси топлива и воздуха могут значительно повлиять на производительность вашего двигателя, поэтому не бойтесь пробовать разные настройки.
