Диагностика датчика холостого хода

В статье рассмотрим, как проверить датчик холостого хода с помощью мультиметра и основные признаки его неисправности. Диагностика этого компонента важна для устранения проблем с плавающими оборотами двигателя, что влияет на его работу и производительность автомобиля. Знание принципов работы и методов проверки датчика поможет выявить неисправности и избежать серьезных поломок.

Признаки поломки

Признаки неисправности датчика холостого хода:

1. Нестабильный холостой ход (колебания оборотов).
2. Самопроизвольное изменение холостых оборотов двигателя.
3. Автомобиль глохнет при отпускании педали акселератора.
4. При запуске холодного двигателя отсутствуют обороты для прогрева. ЭБУ повышает холостые обороты на 200-300 об./мин для сокращения времени прогрева катализатора. Если датчик РХХ неисправен, шаговый двигатель не изменит положение штока с конусной иглой, что увеличит проходное сечение байпасного канала дроссельного узла.
5. При включении мощных электрических устройств обороты падают или колеблются. Включение компрессора кондиционера, вентилятора системы охлаждения или других электроприборов увеличивает нагрузку на двигатель, что может снизить обороты. В этом режиме ЭБУ увеличивает проходное сечение байпасного канала для стабилизации оборотов.

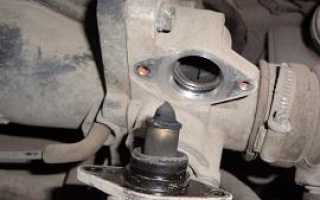

Регулятор холостого хода (клапан холостого хода).

Эксперты в области автомобильной диагностики подчеркивают важность регулярной проверки датчика холостого хода, так как его неисправность может привести к серьезным проблемам в работе двигателя. При диагностике специалисты рекомендуют использовать как стандартные сканеры, так и более продвинутые методы, такие как осциллографы, для анализа сигналов. Это позволяет выявить не только очевидные ошибки, но и скрытые неисправности, которые могут проявляться в нестабильной работе двигателя или повышенном расходе топлива. Кроме того, эксперты акцентируют внимание на необходимости проверки проводки и соединений, так как они часто становятся источником проблем. Важно помнить, что своевременная диагностика и замена неисправных компонентов могут существенно продлить срок службы автомобиля и улучшить его производительность.

Как Проверить РХХ Регулятор Датчик холостого хода в домашних условиях Самому.

Неисправности датчика холостого хода

Какие бывают неисправности:

1. Загрязнение механических элементов, препятствующее нормальному движению штока. Проникающие через воздушный фильтр пылинки смешиваются с парами масла, выхлопными газами из системы вентиляции картерных газов, что со временем приводит к загрязнению элементов дроссельной заслонки. Нагар не только засоряет байпасный канал, уменьшая его сечение, но и попадает внутрь датчика холостого хода. В таком случае шток начинает двигаться с подклиниванием, что приводит к нестабильной работе двигателя.
2. Износ привода червячно-анкерного механизма. Для превращения вращательного движения ротора электродвигателя в поступательное перемещение конусного штока используется червячно-анкерная передача. Износ резьбы червячного механизма сделает невозможным нормальное перемещение штока датчика холостого хода.
3. Неисправность цепи управления. Речь идет об обрывах в электропроводке, коротком замыкании вследствие перетирания изоляции, образовании на клеммах колодок проводов окислов.
4. Поломка электродвигателя. Сам по себе шаговый электродвигатель – крайне надежный механизм, но вследствие неполадок в цепи питания возможно перегорание обмотки. Если вы знаете, как пользоваться мультиметром, то проверить обмотку на обрыв можно с помощью универсального измерителя.
5. Разрушение уплотнительного кольца, вследствие чего происходит подсос неучтенного ДМРВ воздуха.

Интересные факты

Вот несколько интересных фактов о диагностике датчика холостого хода:

1. Роль в управлении двигателем: Датчик холостого хода (или датчик положения дроссельной заслонки) играет ключевую роль в управлении работой двигателя. Он сообщает блоку управления двигателем (ECU) о положении дроссельной заслонки, что позволяет точно регулировать подачу топлива и воздуха. Неправильная работа датчика может привести к нестабильной работе двигателя, увеличению расхода топлива и повышению выбросов.

2. Методы диагностики: Для диагностики датчика холостого хода используются различные методы, включая визуальный осмотр, проверку сопротивления и напряжения с помощью мультиметра, а также использование диагностического оборудования для считывания кодов ошибок. Современные сканеры могут предоставить информацию о работе датчика в реальном времени, что значительно упрощает процесс диагностики.

3. Симптомы неисправности: Неисправный датчик холостого хода может проявляться через различные симптомы, такие как нестабильные обороты двигателя на холостом ходу, затрудненный запуск, а также резкие колебания оборотов при переключении передач. В некоторых случаях это может привести к загоранию индикатора “Check Engine” на приборной панели, что сигнализирует о необходимости диагностики системы управления двигателем.

Компьютерная диагностика

Хотя РХХ часто называют датчиком, это исполнительный механизм без обратной связи с ЭБУ. Блок управления двигателем подает напряжение на шаговый двигатель, устанавливая вылет штока, но не может определить его текущее положение. Поэтому разница между желаемыми и фактическими значениями не фиксируется, и при неисправности устройства индикатор Check Engine не загорится.

Система самодиагностики фиксирует лишь некоторые неисправности в цепи управления РХХ. Ошибки, которые можно выявить с помощью диагностического прибора через разъем OBD II перед проверкой датчика холостого хода, включают:

• Р0505 – неисправность в цепи управления;
• P0506 – заблокированный датчик, низкие холостые обороты;
• P1509 – перегрузка в цепи управления РХХ;
• P1513 – замыкание на землю в цепи управления датчиком;
• P1514 – обрыв или замыкание на +12В в цепи управления РХХ.

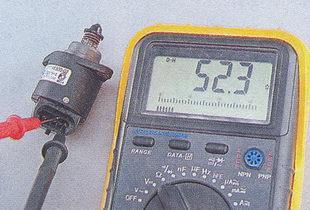

Проверка РХХ мультиметром

Как проверить датчик холостого хода мультиметром:

1. В режиме измерения постоянного тока измерьте напряжение на разъеме регулятора (зажигание должно быть включено). Отсутствие питание будет свидетельствовать об обрыве в цепи управления;
2. Проверьте сопротивление обмоток статора в режиме измерения сопротивления (диапазон – до 200 Ом). ШД имеет две обмотки, поэтому нужно следить за правильностью подключения клемм тестера. В технической документации к датчику, установленном на вашем автомобиле, вы можете найти номинальное сопротивление обмоток. К примеру, для РХХ 2112-1148300-02 нормальное сопротивление – 51±2 Ом, а для РХХ 2112-1148300-01 – 53±5 Ом (оба устройства устанавливаются на многие модели ВАЗ). Если показания мультиметра говорят о приближающемся к бесконечности сопротивлении, значит, в цепи обмотки присутствует обрыв.

Полноценно проверить РХХ можно лишь с помощью специального диагностического оборудования. Но в большинстве случаев проверка мультиметром, визуальный осмотр и дефектовка после разборки позволяют довольно точно диагностировать наличие неисправности.

Помните, что после замены, промывки РХХ необходимо провести программную адаптацию датчика.

26 Чистка Регулятора Холостого Хода, с разборкой ( АКЦЕНТ, Гетс)

Методы очистки и восстановления датчика холостого хода

Датчик холостого хода (ДХХ) является важным элементом системы управления двигателем, отвечающим за поддержание стабильных оборотов при работе на холостом ходу. Со временем, в результате загрязнения и износа, его работоспособность может ухудшаться, что приводит к нестабильной работе двигателя. В этой связи, очистка и восстановление датчика холостого хода становятся актуальными задачами для автолюбителей и специалистов по ремонту автомобилей.

Существует несколько методов очистки и восстановления ДХХ, каждый из которых имеет свои особенности и рекомендации по применению.

1. Механическая очистка

Механическая очистка включает в себя разборку датчика и удаление загрязнений вручную. Этот метод требует аккуратности и внимательности, так как неправильные действия могут повредить чувствительные элементы датчика. Для механической очистки потребуется:

• Отвертка для снятия датчика с места установки.
• Чистящие средства, такие как изопропиловый спирт или специальные очистители для электроники.
• Мягкая щетка или ватные палочки для удаления грязи.

Процесс очистки заключается в следующем:

1. Снять датчик с двигателя, отключив электрические разъемы.
2. Оценить состояние датчика и выявить загрязнения.
3. С помощью щетки и чистящего средства аккуратно удалить грязь и нагар.
4. Дать датчику высохнуть перед установкой на место.

2. Химическая очистка

Химическая очистка подразумевает использование специализированных средств для очистки, которые могут эффективно растворять загрязнения. На рынке доступны различные аэрозоли и жидкости, предназначенные для очистки ДХХ. При использовании химических средств важно следовать инструкциям производителя и соблюдать меры предосторожности.

Процесс химической очистки включает:

1. Снятие датчика с автомобиля.
2. Нанесение очистителя на загрязненные участки.
3. Ожидание указанного времени для воздействия средства.
4. Промывание чистой водой (если это предусмотрено) и высушивание датчика.

3. Замена датчика

Если очистка не дала желаемых результатов, или датчик сильно изношен, может потребоваться его замена. При выборе нового датчика важно учитывать совместимость с конкретной моделью автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы избежать проблем с работой двигателя.

Процесс замены датчика включает:

1. Снятие старого датчика, как описано выше.
2. Установка нового датчика на место, подключение электрических разъемов.
3. Проверка работы двигателя на холостом ходу для оценки эффективности замены.

4. Профилактика загрязнения

Для предотвращения загрязнения датчика холостого хода и продления его срока службы рекомендуется регулярно проводить техническое обслуживание двигателя, включая замену воздушного фильтра и очистку системы впуска. Также стоит избегать использования некачественного топлива, так как это может способствовать образованию отложений.

В заключение, диагностика и восстановление датчика холостого хода являются важными процедурами для поддержания исправности двигателя. Правильный подход к очистке и замене датчика поможет избежать серьезных проблем и обеспечит стабильную работу автомобиля.

Вопрос-ответ

Как понять, что неисправен датчик холостого хода?

Признаки поломки датчика: транспорт прекращает работу мотора на холостых оборотах либо делает их нерегулярно, увеличивается либо сокращается число оборотов после процесса запуска. При передвижении на холостом движке циклы не увеличиваются, машина глохнет, когда начинается переключение передачи.

Как диагностировать неисправный холостой ход?

Легко определить, что ваш автомобиль работает на холостом ходу неровно: при запуске двигателя он работает неравномерно. Он может практически заглохнуть, может работать на разных оборотах, даже если вы не нажимаете на педаль газа, или может происходить и то, и другое. Причин неровной работы холостого хода может быть множество.

Как проверить РХХ с помощью мультиметра?

Avtoexperts. Ru Нужно снять клеммную колодку с РХХ, включить зажигание и с помощью мультиметра (в режиме вольтметра) замерить напряжение на клемме между каждым из выводов и массой двигателя. Avtoexperts. Ru При этом на выводах «А» и «С» должно быть напряжение порядка 12V, а на выводах «В» и «D» — напряжение 0,2–0,4V.

Что будет, если ездить с неисправным датчиком холостого хода?

Если вовремя не произвести ремонт или замену регулятора холостого хода, двигатель может начать глохнуть. Это относится к минимальной подаче воздуха, чтобы обеспечить достаточно горючей смеси для поддержания работы ДВС.

Советы

СОВЕТ №1

Перед началом диагностики датчика холостого хода убедитесь, что у вас есть все необходимые инструменты, такие как мультиметр, сканер OBD-II и набор ключей. Это поможет вам избежать задержек в процессе и упростит диагностику.

СОВЕТ №2

Проверьте наличие ошибок в системе управления двигателем с помощью сканера OBD-II. Это поможет вам определить, есть ли проблемы с датчиком холостого хода или другими компонентами, которые могут влиять на его работу.

СОВЕТ №3

Обратите внимание на состояние проводки и разъемов, связанных с датчиком холостого хода. Часто проблемы могут быть вызваны поврежденными проводами или корродированными контактами, что может привести к неправильным показаниям датчика.

СОВЕТ №4

Если вы обнаружили, что датчик холостого хода неисправен, не забудьте очистить или заменить его, а также сбросить ошибки в системе управления двигателем. Это поможет избежать повторных проблем и обеспечит правильную работу двигателя.
