Устройство пневмоподвески

Пневмоподвеска — решение для автомобилей, обеспечивающее комфорт и управляемость. В отличие от пружинных систем, она использует воздух для регулировки жесткости и высоты кузова, адаптируясь к различным условиям. В статье рассмотрим устройство пневмоподвески, принцип работы и преимущества, чтобы читатели поняли, как эта технология влияет на характеристики автомобиля и его эксплуатационные качества.

Виды систем

Ходовая часть с пневматическими элементами — это тип автомобильной подвески, который регулирует положение кузова относительно дороги с помощью пневматических компонентов.

Пневмоподвеска не является самостоятельным видом конструкции, а интегрируется с другими типами, такими как МакФерсон, многорычажная подвеска и неразрезная балка.

Системы пневмоподвески делятся на два типа:

1. Простая пневматическая подвеска, где пневматические элементы заменяют традиционные пружины.
2. Адаптивная подвеска с амортизаторами с изменяемой жесткостью, уровень демпфирования которых меняется в зависимости от дорожных условий или предпочтений водителя. Такие системы обычно устанавливаются на автомобили премиум-класса из-за высокой стоимости.

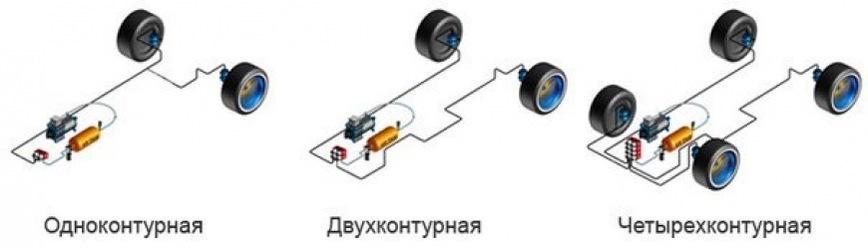

По способу реализации системы накачивания выделяют:

1. Одноконтурные системы — одна воздушная магистраль обслуживает все подушки, чаще всего две на задней оси.
2. Двухконтурные системы — каждая подушка имеет отдельную магистраль.
3. Четырехконтурные системы — каждая подушка на всех колесах снабжена индивидуальной воздушной магистралью.

Согласно закону сообщающихся сосудов, системы с индивидуальными магистралями являются оптимальными. В противном случае, при увеличении давления в одной из подушек, воздух может перемещаться в связанную подушку, что приводит к значительным кренам при поворотах.

Эксперты в области автомобильной техники отмечают, что устройство пневмоподвески представляет собой значительный шаг вперёд в обеспечении комфорта и управляемости транспортных средств. Основным преимуществом такой системы является возможность регулировки жесткости и высоты подвески в зависимости от условий эксплуатации. Это позволяет не только улучшить плавность хода, но и повысить устойчивость автомобиля на дороге.

Специалисты подчеркивают, что пневмоподвеска особенно актуальна для внедорожников и автомобилей премиум-класса, где важна адаптация к различным дорожным условиям. Однако, несмотря на свои достоинства, такая система требует регулярного обслуживания и может быть более подвержена поломкам по сравнению с традиционными пружинными подвесками. В целом, эксперты считают, что при правильном использовании и обслуживании пневмоподвеска может значительно улучшить эксплуатационные характеристики автомобиля.

В чем смысл пневматической подвески на автомобилях? | Плюсы и минусы пневмы

Устройство

Пневмоподвеска современного автомобиля состоит из:

1. Компрессора, использующийся для создания давления воздуха.
2. Ресивера, в котором хранится минимальный запас сжатого воздуха.
3. Модуля фильтрации и осушки. Для продления ресурса компрессора и исправной работы всех клапанов, датчиков, в систему подается только очищенный воздух. Поскольку в процессе сжатия температура воздуха повышается, на стенках металлического ресивера образуется конденсат. Поэтому воздух перед подачей в системе осушивается.
4. Пневматического упругого элемента, на который возлагается основная роль в поддержании кузова.
5. Шлангов, фитингов для герметичного соединения элементов системы.
6. Датчиков уровня и ускорения кузова, использующиеся для автоматической корректировки положения кузова.
7. Датчика температуры компрессора.
8. Датчика давления воздуха в системе.
9. Блока управления, принимающий данные от датчиков и управляющий исполнительными устройствами.
10. Клапанов системы управления. Они нужны для создания давления в пневматических упругих элементах, для сброса давления, для поддержания давления в ресивере. Конструктивно клапаны расположены в блоке электромагнитных клапанов.
11. Системы управления на приборной панели.

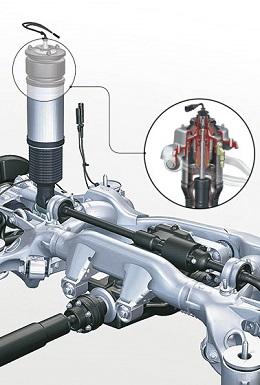

Пневматические стойки и модуль подачи воздуха, включающий в себя ресивер, компрессор, блок фильтрации и осушки, формируют пневматическую систему ходовой части автомобиля. Система может быть открытой (воздух стравливается в атмосферу) либо закрытой. В замкнутом контуре воздух возвращается опять в магистраль. Это уменьшает потери на последующее нагнетания давления.

Интересные факты

Вот несколько интересных фактов о пневмоподвеске:

1. Адаптивность и комфорт: Пневмоподвеска позволяет автомобилю автоматически регулировать высоту дорожного просвета в зависимости от нагрузки и условий дороги. Это обеспечивает не только комфортную езду, но и улучшает управляемость, особенно на неровных поверхностях.

2. Снижение веса: В отличие от традиционных пружинных систем, пневмоподвеска может быть легче, так как она использует воздух для создания необходимой жесткости. Это может привести к снижению общего веса автомобиля и, как следствие, к улучшению топливной эффективности.

3. Устойчивость к коррозии: Пневмоподвеска часто изготавливается из материалов, устойчивых к коррозии, таких как алюминий и специальные композиты. Это делает ее более долговечной в условиях воздействия влаги и соли, что особенно актуально в регионах с суровыми зимами.

ЧТО ТАКОЕ ПНЕВМОПОДВЕСКА В АВТОМОБИЛЕ И КАК ОНА УСТРОЕНА

Принцип работы

Пневматическая подвеска функционирует в трех основных режимах:

• регулировка высоты кузова в зависимости от скорости автомобиля;
• поддержание кузова на заданном уровне;
• активное изменение уровня дорожного просвета.

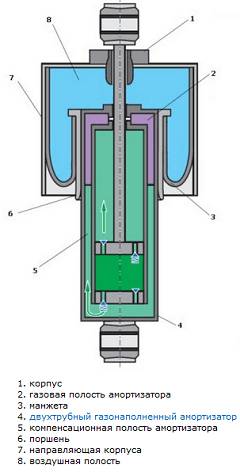

Ключевую роль в работе подвески играют пневмоэлементы, состоящие из корпуса с направляющей, манжеты и поршня. Манжеты изготавливаются из высокопрочного эластомера. Пневмоэлемент может быть сконструирован как в сочетании с амортизатором, так и отдельно.

Особенности эксплуатации, преимущества и недостатки

Главный минус пневмоподвески – дороговизна изготовления. В остальном современные системы достаточно надежны. Владельцам пневмоподушек открытого типа можно настоятельно рекомендовать чаще подымать авто в наивысшее положение на мойке, чтобы тщательно вымывать песок и грязь из-под манжет. Также необходимо следить за тем, чтобы не перетирались шланги воздушных магистралей. Утечку воздуха необходимо как можно быстрее устранять, так как частые включения компрессора значительно уменьшают его срок службы.

В остальном возможность изменять жесткость подвески, клиренс автомобиля дает не только преимущество при перевозке грузов либо выезде на бездорожье, но и в целом делает автомобиль более универсальным.

Экскурс в историю

Вильям Хамфриз получил патент на пневмоподушку в 1901 году. Позже военные вернулись к этой идее. Пневмобаллоны на оси грузовых автомобилей увеличивали грузоподъемность и клиренс, что было полезно на сложных маршрутах.

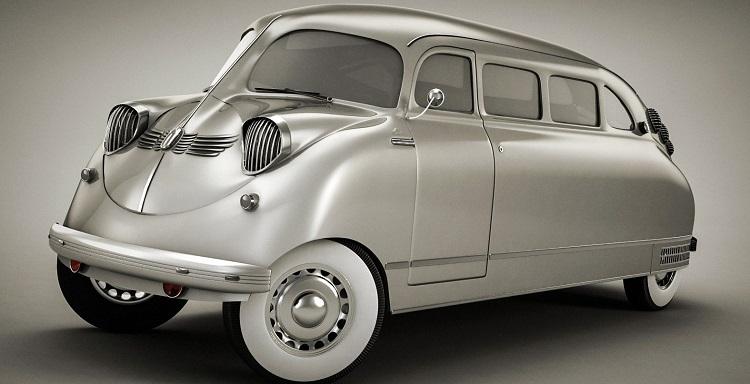

В гражданском автомобилестроении пневмоподвеска появилась в 1930-х годах с выпуском Stout Scarab, который имел четыре пневмобаллона от компании Fairstone. Компрессор для накачки воздуха подключался к двигателю через приводной ремень. В этом автомобиле была реализована четырехконтурная система, считающаяся одним из лучших решений для пневмоподвески. Значительный вклад в развитие технологии внесла компания Air Lift, связанная с появлением пневмоэлементов в автоспорте, включая нелегальные гонки бутлегеров, ставшие основой для Nascar.

До начала 1960-х годов пневмоподушки устанавливались внутри пружин. Несмотря на неудачи первых систем с выносными пневмоэлементами, в этот период некоторые автомобили начали комплектоваться пневмоподвеской на заводе.

Гражданское автомобилестроение

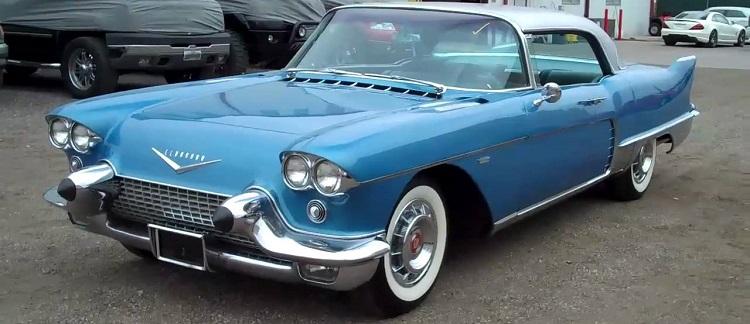

Тот факт, что уже ни один гоночный автомобиль не обходился без пневмоподушек, попросту не мог оставаться незамеченным крупными автоконцернами. В 1957 году свет увидел Cadillac Eldorado Brougham, который оснащался еще довольно прогрессивной на тот момент 4-х контурной системой с датчиками на каждом элементе. Это позволяло при необходимости увеличивать или уменьшать давление в каждой подушке. Примерно в этот же период пневмоподвеска была внедрена Buick, Ambassador.

Пионером в развитии пневмосистем на территории континентальной Европы по праву считается Citroen, а точнее отдел инновационных разработок, возглавляемые тогда Полем Моге. В те времена считалось, что сделать комфортный и в то же время хорошо управляемый автомобиль на пневмоэлементах было невозможным.

Но всем скептикам пришлось умолкнуть, когда свет увидел Citroen DC 19 с его инновационной гидропневматической системой. Давление в системе могло быть либо принудительно повышено (это делало подвеску жестче, а автомобиль более маневренным) либо понижено, что давало на те времена небывалый уровень комфорта.

Несмотря на то, что внутри элементов был азот, а большую часть работы по обеспечению комфорта и жесткости подвески была возложена на гидравлику, такую систему можно причислить к ряду пневматических подвесок. Среди немецких производителей первой компанией, внедрившей пневмоподвеску, была Borgward. Именно их успешному примеру последовали специалисты с Mercedes.

Дороговизна конструкции, усложнение эксплуатации, увеличение стоимости ремонта не позволяют устанавливать такой тип подвески на все автомобили. Как и в прошлые времена, пневмоподвеска является прерогативой авто премиум сегмента.

TOYOTA: Пневматическая подвеска (EMAS)

Будущее пневмоподвески и новые технологии

Пневмоподвеска, как одна из наиболее прогрессивных технологий в области автомобильной подвески, продолжает эволюционировать, внедряя новые решения и улучшая характеристики комфорта и управляемости. В последние годы наблюдается активное развитие в области автоматизации и интеграции пневмоподвески с другими системами автомобиля, что открывает новые горизонты для ее применения.

Одним из ключевых направлений является использование интеллектуальных систем управления, которые способны адаптировать жесткость и высоту подвески в зависимости от дорожных условий и стиля вождения. Такие системы используют датчики, которые отслеживают состояние дороги, а также поведение автомобиля, что позволяет оптимизировать работу подвески в реальном времени. Это не только улучшает комфорт, но и повышает безопасность, особенно в сложных условиях, таких как дождь или снег.

Кроме того, активно разрабатываются новые материалы и технологии, которые позволяют уменьшить вес компонентов пневмоподвески. Легкие и прочные материалы, такие как углеродные волокна и алюминиевые сплавы, помогают снизить общий вес автомобиля, что, в свою очередь, способствует улучшению топливной эффективности и динамических характеристик. Современные производители также исследуют возможности 3D-печати для создания сложных форм и конструкций, что может значительно упростить процесс производства и снизить затраты.

Важным аспектом будущего пневмоподвески является интеграция с электрическими и гибридными силовыми установками. Поскольку электромобили становятся все более популярными, необходимость в адаптации подвески к новым требованиям становится актуальной. Пневмоподвеска может обеспечить необходимую гибкость и адаптивность, что особенно важно для электромобилей, которые требуют оптимизации распределения веса и центра тяжести для повышения эффективности и управляемости.

Также стоит отметить, что пневмоподвеска находит применение не только в легковых автомобилях, но и в коммерческом транспорте, включая грузовики и автобусы. В этом сегменте технологии продолжают развиваться, предлагая решения для повышения грузоподъемности и улучшения комфорта пассажиров. Внедрение систем, способных автоматически регулировать высоту кузова в зависимости от нагрузки, позволяет значительно улучшить эксплуатационные характеристики транспортных средств.

Наконец, с развитием технологий интернета вещей (IoT) и больших данных, пневмоподвеска может стать частью более широкой экосистемы, где данные о состоянии автомобиля и дорожных условиях будут собираться и анализироваться в реальном времени. Это позволит не только улучшить работу подвески, но и предсказывать возможные неисправности, что повысит надежность и безопасность автомобилей.

Таким образом, будущее пневмоподвески обещает быть ярким и многообещающим, с множеством новых технологий и решений, которые сделают автомобили более комфортными, безопасными и эффективными.

Вопрос-ответ

Что входит в пневмоподвеску?

В общем виде пневмоподвеска состоит в основном из следующих элементов: пневматические упругие элементы, компрессор, воздушный ресивер.

Какой штраф за пневмоподвеску?

Штрафа за установку вспомогательной пневматической подвески не предусмотрено, так как данный элемент не является внесением изменений в конструкцию транспортного средства.

Чем опасна пневмоподвеска?

Чем опасна пневмоподвеска? При использовании пневматической подвески нет никакой опасности. Пневматические подушки не взрываются при эксплуатации, ведь предел разрыва превышает 25 атмосфер. На них никак не влияют температурные режимы, им не страшен ни сильный мороз, ни знойная жара.

Из чего состоит пневмоподушка?

Устройство пневморессоры. Пневмоподушка состоит из резиновой оболочки и пластиковых или металлических составных элементов. Снаружи поверхность оболочки обработана специальным составом, который защищает ее от воздействия неблагоприятных условий среды – грязи, соли, перепадов температур, ультрафиолетового излучения.

Советы

СОВЕТ №1

Перед установкой пневмоподвески обязательно ознакомьтесь с техническими характеристиками вашего автомобиля. Убедитесь, что выбранная система совместима с моделью и годом выпуска, чтобы избежать проблем с установкой и эксплуатацией.

СОВЕТ №2

Регулярно проверяйте состояние пневмоподвески, включая компрессор и воздушные баллоны. Обратите внимание на возможные утечки воздуха, которые могут привести к снижению эффективности подвески и ухудшению комфорта при вождении.

СОВЕТ №3

При выборе пневмоподвески учитывайте условия эксплуатации вашего автомобиля. Если вы планируете использовать его для тяжелых нагрузок или в сложных дорожных условиях, выбирайте более прочные и надежные системы, способные выдержать такие нагрузки.

СОВЕТ №4

Не забывайте о профессиональной установке пневмоподвески. Неправильная установка может привести к серьезным проблемам с управляемостью и безопасностью автомобиля. Лучше доверить эту работу квалифицированным специалистам.
