Усилитель для автомобильного сабвуфера своими руками

В этой статье мы расскажем, как собрать усилитель для автомобильного сабвуфера своими руками. Это позволит сэкономить и получить устройство, соответствующее вашим требованиям. Мы предоставим схемы и инструкции для монтажа, а также объясним, почему качественный усилитель важен для насыщенного звучания в автомобиле. Если у вас есть базовые навыки в радиоэлектронике, вы сможете создать мощный и эффективный усилитель, который улучшит аудиосистему вашего автомобиля.

Описание УМЗЧ TDA1562Q

Данная микросхема — мостовой монофонический усилитель низкочастотного сигнала. При небольшом входном сигнале, когда мощность на нагрузку не превышает 18 Вт, устройство работает в режиме класса B. При увеличении входного сигнала активируются схемы вольтдобавки с внешними электролитическими конденсаторами, что переводит усилитель в режим H, повышая напряжение питания и выходную мощность до 70 Вт.

Если температура достигает 120 ◦C, встроенный датчик возвращает усилитель в режим B с выходной мощностью до 20 Вт. Автоматика распознает снижение напряжения питания до 7 В и переводит устройство в режим «Молчание». При увеличении напряжения до 9 В автоматика вновь активирует устройство.

Микросхема имеет следующие характеристики:

• Напряжение питания: от 8 до 18 В;
• Пиковый выходной ток: до 10 А;
• Ток в режиме молчания: 100–150 мА;
• Сопротивление нагрузки: 4 Ом;
• Коэффициент гармоник: 0,03% (при Pвых= 1 Вт); 0,06% (при Pвых= 20 Вт); 0,5% (при Pвых= 55 Вт); 10% (при Pвых= 70 Вт);
• Диапазон частот: от 16 Гц до 20 кГц;
• Коэффициент усиления по напряжению: 26 дБ;
• Входное сопротивление: 10 кОм.

Создание усилителя для автомобильного сабвуфера своими руками — это задача, которая привлекает многих автолюбителей и любителей DIY-проектов. Эксперты отмечают, что такой подход позволяет не только сэкономить средства, но и получить уникальное устройство, полностью соответствующее личным предпочтениям. Важно учитывать, что для успешной реализации проекта потребуется базовое понимание электроники и навыков пайки.

Специалисты рекомендуют начинать с выбора подходящей схемы усилителя, которая будет соответствовать характеристикам сабвуфера. Также стоит обратить внимание на качество компонентов, так как это напрямую влияет на звук и долговечность устройства. В процессе сборки необходимо тщательно следить за соединениями и изоляцией, чтобы избежать коротких замыканий.

Кроме того, эксперты подчеркивают, что самодельный усилитель может стать отличной основой для дальнейших улучшений и модификаций, что делает проект особенно привлекательным для тех, кто хочет углубиться в мир аудиотехники.

✅🔊 Автомобильный Активный Сабвуфер своими руками на базе 35ГДН

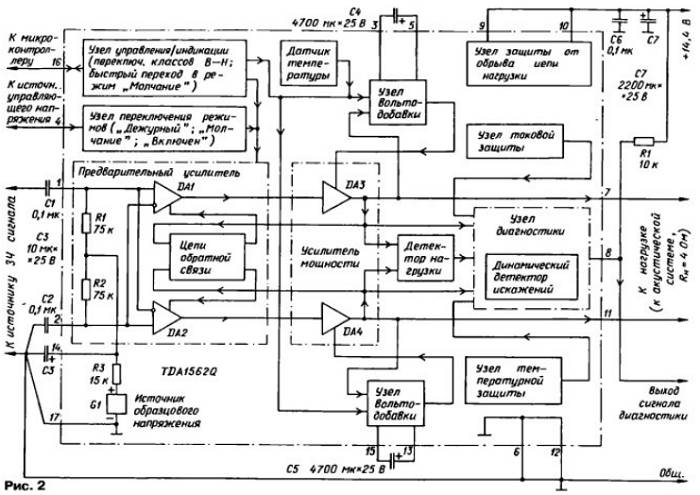

Цоколевка

Обозначения на изображении:

• 1 – не инвертирующий вход ЗЧ;
• 2 – инвертирующий вход ЗЧ;
• 3 и 5 – точки для подключения емкости вольтдобавки верхнего по схеме плеча усилителя;
• 4 – вход переключения режима работы;
• 6 и 12 – «масса» (отрицательные выводы питания);
• 7 – не инвертирующий выход ЗЧ;
• 8 – выход сигнала диагностики;
• 11 – инвертирующий выход ЗЧ;
• 13 и 15 – выводы для подключения емкости вольтдобавки нижнего по схеме плеча усилителя;
• 14 – вывод контроля эталонного напряжения;
• 16 – выход сигнала индикации;
• 17 – «масса» (общий провод) входа.

Интересные факты

Вот несколько интересных фактов о создании усилителя для автомобильного сабвуфера своими руками:

1. Качество звука: При правильном проектировании и сборке, самодельный усилитель может обеспечить качество звука, сопоставимое с заводскими моделями. Использование высококачественных компонентов, таких как конденсаторы и транзисторы, может значительно улучшить производительность сабвуфера.

2. Настройка под свои нужды: Создавая усилитель самостоятельно, вы можете настроить его параметры под свои предпочтения. Например, можно изменить частотный диапазон, мощность и другие характеристики, чтобы добиться идеального звучания, соответствующего вашему стилю музыки и акустике автомобиля.

3. Экономия средств: Самостоятельное изготовление усилителя может быть значительно дешевле покупки готового устройства, особенно если у вас уже есть некоторые необходимые инструменты и компоненты. Это также дает возможность изучить основы электроники и акустики, что может быть полезно для дальнейших проектов.

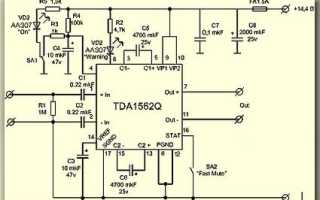

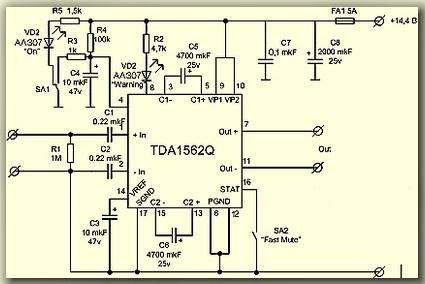

Бюджетный усилитель для сабвуфера

Изготовление печатной платы

Создание простых электронных устройств возможно с использованием навесного монтажа, но лучше собрать узел на печатной плате. Для ее изготовления выполните следующие шаги:

1. Вырежьте заготовку нужного размера.
2. Обработайте фольгированную поверхность мелкозернистой наждачной бумагой № 1000 или канцелярским ластиком.
3. Обезжирьте поверхность заготовки ацетоном.
4. Уложите бумагу с изображением схемы платы на фольгированный текстолит и проколите точки отверстий на фольгу.
5. Нанесите дорожки маркером.
6. Произведите травление платы в растворе хлорного железа. Альтернатива: раствор из 1 столовой ложки медного купороса и 2 столовых ложек соли в стакане воды. Процесс травления ускорится при легком подогреве раствора.
7. Тщательно промойте плату под водой.
8. Просверлите отверстия.
9. Лудите дорожки, и ваша плата готова к использованию.

Монтаж усилителя для сабвуфера

Самодельный усилитель такой конструкции не следует использовать с сабвуфером, имеющим встроенные фильтры. Выделение низкочастотной составляющей звукового сигнала лучше сделать до подачи на вход микросхемы.

Для электрического монтажа устройства, включая подключение динамика сабвуфера, используйте только толстые провода. Так как при невысоком напряжении питания большая мощность развивается усилителем в основном за счет значительного тока. Поэтому даже небольшое увеличение сопротивления проводников приведет к уменьшению мощности и росту искажений.

Микросхему усилителя сабвуфера нужно обязательно установить на радиатор эффективной площадью не менее 500 см². Радиатор неплохо оснастить вентилятором с рабочим напряжением 12 В, например, от компьютера.

Для лучшего отвода тепла устанавливать микросхему на радиатор следует с применением теплопроводящей пасты.

Светодиод индикации включения устройства должен быть зеленого цвета, а индикатор перегрузок и срабатывания защиты – красного.

Так как устройство потребляет в режиме молчания значительный ток, лучше не подавать на него питание постоянно. Для подачи питания удобно использовать реле, которое включается при включении магнитолы. Каждая магнитола имеет выход для включения реле выдвижной антенны, его и нужно использовать для подачи питания. Теперь вы знаете, как сделать усилитель для сабвуфера.
