Торсионная подвеска — ключевой элемент автомобилестроения, обеспечивающий надежность и комфорт. В статье рассмотрим, что такое торсионная подвеска, ее отличия от других видов, а также принцип работы. Вы узнаете о преимуществах и недостатках этого типа подвески, что поможет лучше понять ее роль в конструкции автомобиля и сделать осознанный выбор при покупке или обслуживании транспортного средства.
Что такое торсионная подвеска
Торсион (от французского torsion — скручивание) — это стержень, работающий на кручении и выполняющий функцию пружины. Он выдерживает значительные крутящие нагрузки и углы закручивания до нескольких десятков градусов. Изготавливается из пружинной стали с термической обработкой.
Торсионная подвеска — элемент ходовой части автомобиля, где торсионы служат упругими компонентами.
Торсионы обычно имеют круглое или квадратное сечение, реже встречаются конструкции из нескольких пластин пружинной стали, работающие на кручение. Круглые стержни часто имеют шлицевую накатку на одном конце для крепления к рычагам, а другой конец, соединяющийся с рамой или кузовом, может иметь шлицы или другой профиль.

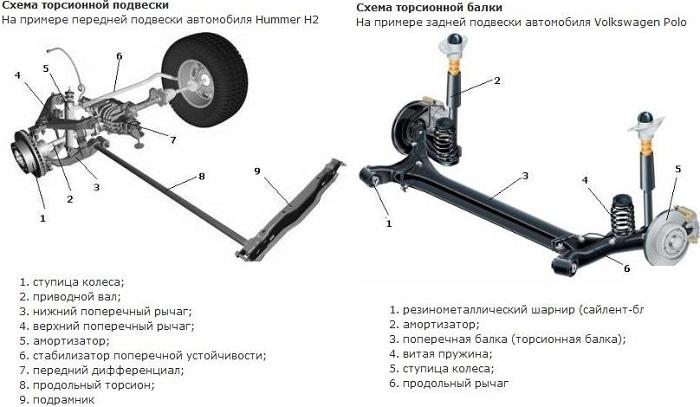

Участок со шлицевой накаткой обычно имеет больший диаметр, чем основной стержень. Торсионные подвески бывают независимыми и полунезависимыми. Независимая торсионная подвеска чаще устанавливается спереди, а полунезависимая (торсионная балка) — на задней оси переднеприводных автомобилей. Принцип работы торсиона аналогичен пружине: пружина накапливает энергию при сжатии, торсион — при скручивании.
Эксперты в области автомобильной инженерии отмечают, что торсионная подвеска представляет собой эффективное решение для обеспечения устойчивости и комфорта при движении. Принцип ее работы основан на использовании торсионных стержней, которые обеспечивают упругость и амортизацию. При движении автомобиля колеса могут свободно перемещаться вверх и вниз, что позволяет минимизировать удары и вибрации, передающиеся на кузов.
Специалисты подчеркивают, что такая конструкция особенно полезна для внедорожников и спортивных автомобилей, где важна высокая маневренность и надежность. Кроме того, торсионная подвеска занимает меньше места по сравнению с традиционными системами, что позволяет оптимизировать пространство в автомобиле. Однако, несмотря на свои преимущества, она требует тщательной настройки и качественных материалов для обеспечения долговечности и безопасности.
Виды подвесок
Виды подвески:
- Зависимая. Принцип ее устройства очень прост. Когда колеса расположенные на одной оси, жестко связаны друг с другом, а изменение положения одного колеса вызывает адекватное смещение другого. Например, задний мост грузового автомобиля. Лучше работает на бездорожье. Но хуже удерживает колесо в контакте с дорогой на высоких скоростях. Такое устройство ходовой части чаще встречается у автомобилей повышенной проходимости и грузовиков, когда автомобиль не должен обладать высокой скоростью движения и комфортабельностью.
- Независимая. Когда колеса расположенные на одной оси и не связаны между собой: перемещение одного не вызывает изменения положения другого. Для уменьшения поперечного раскачивания автомобиля в движении рычаги колес, принадлежащих одной оси, связывают между собой системой тяг, называемой стабилизатором поперечной устойчивости. Примером такой подвески может служить передняя подвеска большинства легковых автомобилей. На хороших дорогах такая подвеска отлично работает даже при высокой скорости движения. На бездорожье помехой может быть короткий ход рычагов. В этом виде подвески для крепления ступицы к несущему элементу используются, в зависимости от назначения автомобиля, до пяти рычагов. Среди преимуществ многорычажной подвески – более точная управляемость автомобиля, большая надежность системы и длительное время безотказной работы, а также стабильное поддержание пятна контакта протектора с покрытием дороги. Недостатками многорычажной подвески является более короткий, нежели у системы с одним рычагом, ход. Потому езда на автомобиле, оборудованном такой подвеской, менее комфортна и сопровождается большим шумом. Поэтому такой ходовой оснащаются чаще всего спортивные автомобили, передвигающиеся по ровным дорогам и имеющие повышенные требования к управляемости и сниженные к комфортабельности езды.

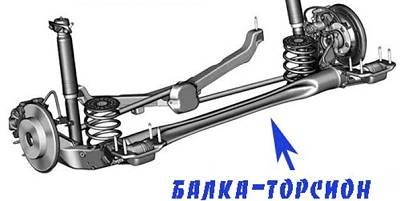

- Полунезависимая. Два продольных рычага связанные между собой поперечной торсионной балкой. Например, задняя подвеска ВАЗ 2108 и следующих за ним моделей. Отличается простотой, надежностью, хорошей управляемостью и большой поперечной жесткостью. Минусы ее немногочисленны — невозможность установки в передней части автомобиля и сварное соединение рычагов с поперечной балкой, которое на практике дает о себе знать крайне редко. Принцип ее действия можно понять, если представить что балка играет роль стабилизатора поперечной устойчивости между двумя продольными рычагами.
| Компонент системы | Функция | Преимущества/Недостатки |
|---|---|---|
| Торсионный вал (прут) | Основной элемент, накапливающий энергию кручения при колебаниях подвески. | Преимущества: Компактность, простота конструкции, высокая прочность на кручение. Недостатки: Ограниченный диапазон хода, нелинейная характеристика жесткости, чувствительность к усталостным напряжениям. |
| Рычаги подвески | Передают усилие от торсионного вала к колесу, обеспечивая кинематику подвески. | Преимущества: Разнообразие конструкций, возможность оптимизации кинематики. Недостатки: Добавляют вес и сложность системы. |
| Амортизаторы | Гасят колебания подвески, предотвращая раскачивание и вибрации. | Преимущества: Повышение комфорта, улучшение управляемости. Недостатки: Требуют периодической замены, влияют на общую жесткость системы. |
| Подшипники (опоры) торсиона | Обеспечивают вращение торсионного вала. | Преимущества: Минимизируют трение. Недостатки: Требуют смазки и периодической проверки. |
| Крепления | Фиксируют торсионный вал и рычаги подвески к кузову автомобиля. | Преимущества: Обеспечивают жесткость и надежность конструкции. Недостатки: Неправильная установка может привести к некорректной работе подвески. |
Интересные факты
Вот несколько интересных фактов о торсионной подвеске и принципе ее работы:
-
Принцип работы: Торсионная подвеска использует торсионные стержни (или пружины), которые скручиваются при движении автомобиля. Это позволяет передавать нагрузки от колес на кузов, обеспечивая стабильность и комфорт. Когда колесо сталкивается с неровностью, торсионный стержень деформируется, поглощая удар и минимизируя колебания кузова.
-
Компактность и легкость: Одним из главных преимуществ торсионной подвески является ее компактность и легкость по сравнению с традиционными пружинными системами. Это делает ее популярной в спортивных автомобилях и легких внедорожниках, где важна каждая грамма веса и пространство.
-
Регулируемая жесткость: Торсионные стержни могут быть настроены на различные уровни жесткости, что позволяет производителям автомобилей адаптировать подвеску под разные условия эксплуатации. Это дает возможность оптимизировать характеристики управляемости и комфорта в зависимости от типа автомобиля и его назначения.
Чем хороша торсионная подвеска
Торсионы в независимой подвеске имеют несколько преимуществ:
Читайте также:
- Обеспечивают плавность хода благодаря улучшенным характеристикам деформации, что приводит к нелинейному увеличению жесткости при скручивании. В конце хода подвеска становится жестче, смягчая удары о отбойник.
- Имеют простую конструкцию.
- Компактны.
- Позволяют ремонтировать подвеску без стяжек и специализированного инструмента.
- Обеспечивают регулировку жесткости подвески и дорожного просвета.
Торсионная балка используется в полунезависимой задней подвеске автомобиля, которая также имеет свои плюсы:
- Проста в конструкции, как зависимая подвеска.
- Работает немного хуже, чем независимая, но не требует стабилизатора поперечной устойчивости.
Чем плоха торсионная подвеска
К недостаткам задних торсионных балок импортных автомобилей можно отнести, пожалуй, только игольчатые подшипники в креплении их к несущим элементам которые время от времени выходят из строя, так как их трудно защитить от коррозии под днищем кузова. Приятно отметить, что задняя балка нашего ВАЗ 2108, прикрепленная к кузову через резинометаллические шарниры, лишена этого недостатка.
Применение торсионной подвески в различных отраслях
Торсионная подвеска находит широкое применение в различных отраслях благодаря своей уникальной конструкции и функциональным характеристикам. Она используется в автомобилестроении, авиации, строительстве, а также в производстве специальной техники. Рассмотрим подробнее, как именно торсионная подвеска применяется в этих сферах.
Автомобилестроение: В автомобилях торсионная подвеска часто используется для обеспечения комфортной езды и стабильности на дороге. Она позволяет эффективно поглощать удары и вибрации, что особенно важно для легковых автомобилей и внедорожников. В спортивных автомобилях торсионные подвески обеспечивают высокую управляемость и устойчивость на высоких скоростях, что делает их популярными среди автопроизводителей.
Авиация: В авиационной отрасли торсионные подвески применяются в шасси самолетов и вертолетов. Они обеспечивают надежное крепление колес и амортизацию при посадке и взлете, что критически важно для безопасности полетов. Конструкция торсионной подвески позволяет значительно снизить вес шасси, что является важным фактором в авиации, где каждый килограмм имеет значение.
Строительство: В строительной технике, такой как экскаваторы и бульдозеры, торсионные подвески используются для повышения маневренности и устойчивости машин на неровных поверхностях. Они позволяют технике сохранять равновесие и обеспечивают плавный ход, что особенно важно при выполнении сложных задач на строительных площадках.
Специальная техника: В производстве специальной техники, такой как сельскохозяйственные машины и грузовики, торсионные подвески помогают улучшить сцепление с дорогой и повысить проходимость. Это особенно актуально для техники, работающей в сложных условиях, таких как грязь или снег, где необходима высокая степень амортизации и устойчивости.
Таким образом, торсионная подвеска является универсальным решением, которое находит применение в самых различных отраслях. Ее способность эффективно справляться с нагрузками и обеспечивать комфорт и безопасность делает ее незаменимой в современном производстве.
-
Читайте также:
Вопрос-ответ
Что такое торсионная подвеска?
Торсионная подвеска — подвеска транспортного средства, демпфирующими элементами которой являются торсионы (упругие стальные стержни, работающие на кручение). В сравнении с пружинной или рессорной подвеской особенность торсионной в том, что торсионы всегда исключены из неподрессоренной массы транспортного средства.
Как понять, что торсионы неисправны?
Наиболее характерный признак неисправности торсионной подвески — задние колеса, стоящие «домиком». Корму автомобиля при движении таскает из стороны в сторону.
В чем плюс торсионной подвески?
Плюсы и минусы торсионных подвесок. Они позволяют сглаживать значительные знакопеременные нагрузки, возникающие при движении автомобиля весом 2-3 тонны. Торсионные подвески обеспечивают исключительный комфорт пассажиров и плавность хода.
Как устроен торсион?
Торсион состоит из пластин, стержней или балки определенного сечения, фиксируется к раме (или кузову) и рычагу. Так как эта конструкция дает прочную связь между колесами, чаще всего она применяется на задней подвеске транспортных средств с передним приводом.
Советы
СОВЕТ №1
Изучите основные компоненты торсионной подвески, такие как торсионные балки и амортизаторы. Понимание их функций поможет вам лучше разобраться в принципе работы системы и ее преимуществах.
СОВЕТ №2
Обратите внимание на преимущества торсионной подвески по сравнению с другими типами подвесок, такими как пружинная. Это поможет вам оценить, в каких случаях использование торсионной подвески будет наиболее целесообразным.
СОВЕТ №3
Если вы планируете модернизацию или замену подвески на своем автомобиле, рассмотрите возможность установки торсионной подвески. Она может улучшить управляемость и устойчивость автомобиля, особенно на неровных дорогах.
СОВЕТ №4
Не забывайте о регулярном обслуживании и проверке состояния торсионной подвески. Это поможет избежать серьезных поломок и продлить срок службы вашего автомобиля.
