В жизни автомобилиста могут возникнуть ситуации, когда срочно нужен шиномонтаж, и не всегда есть возможность обратиться в сервис. В этой статье мы расскажем, как сделать шиномонтажный станок своими руками, предоставив чертежи и видеоинструкции. Это знание сэкономит время и деньги, а также даст уверенность в решении проблемы самостоятельно.

Ремонт колеса в дороге

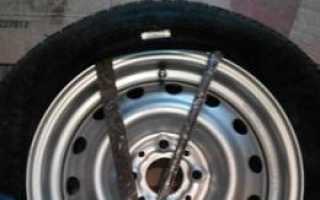

Как произвести ремонт колеса на дороге

1. Снимите колесо и очистите его.
2. Выпустите воздух, положив колесо ниппелем вверх.
3. Пропустите буксировочный трос через отверстие в диске.
4. Установите домкрат на боковую часть шины близко к ободу. Если шина с камерой, избегайте размещения домкрата напротив штуцера, чтобы не повредить его.
5. Накиньте трос на кронштейн или платформу домкрата и зафиксируйте концы.
6. Поворачивайте рукоятку домкрата, чтобы поднимать трос, а основание опускало посадочное кольцо.
7. Как только одна сторона шины отделится от диска, переходите к следующему шагу.
8. Если нужно заменить или отремонтировать камеру, поднимите боковину шины около штуцера на край обода с помощью двух монтажек.
9. Втолкните штуцер внутрь и извлеките камеру из-под покрышки.
10. Из исправной камеры выньте ниппель и выпустите воздух.
11. Для установки исправной камеры отогните боковину шины и вставьте штуцер в отверстие, затем поместите камеру под покрышку.
12. Чтобы избежать повреждения камеры монтировкой, слегка подкачайте ее, не вставляя ниппель.
13. После завершения забортовки установите ниппель в штуцер. Накачайте колесо и верните его на место.

Этот метод ремонта следует использовать в крайних случаях, когда поблизости нет шиномонтажной мастерской. Если планируете заниматься шиномонтажом самостоятельно, стоит собрать полный комплект инструментов. Это поможет избежать очередей в мастерской и сэкономить средства.

Создание шиномонтажного станка своими руками вызывает интерес у многих автолюбителей и мастеров. Эксперты отмечают, что такой проект требует не только технических знаний, но и понимания принципов работы оборудования. Важно учитывать, что самодельный станок должен обеспечивать безопасность и эффективность при работе с шинами.

Специалисты рекомендуют начинать с изучения существующих конструкций и выбора подходящих материалов. Использование качественных компонентов значительно повысит надежность устройства. Также стоит обратить внимание на механизмы, которые обеспечивают легкость монтажа и демонтажа шин.

Кроме того, эксперты подчеркивают, что наличие четкой инструкции и схемы сборки поможет избежать распространенных ошибок. В конечном итоге, правильно собранный станок не только сэкономит время и деньги, но и станет полезным инструментом для любого автолюбителя.

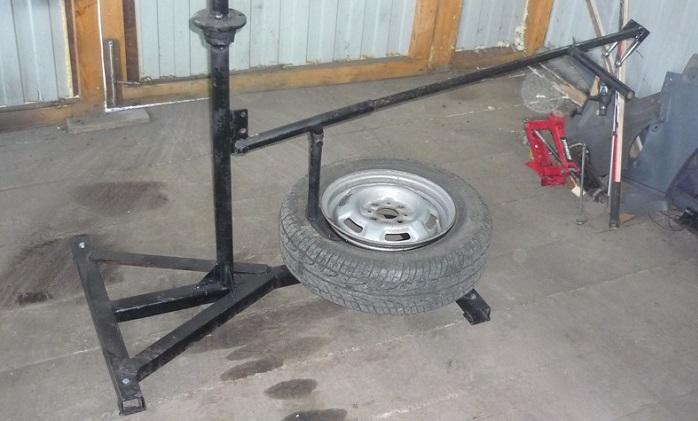

Шиномонтажный станок своими руками. Размеры.

Как сделать шиномонтажный комплект

В нашем случае комплект состоит из двух приспособлений: собственно шиномонтажного станка и устройства отбивки борта, объединенных в одно. Низ рамы станка Н-образный 90×60 см делается из стальной трубы прямоугольного сечения. К перемычке в 30 см от края под прямым углом приваривается двухдюймовая труба круглого сечения высотой около полутора метров, место сварки усиливается косынками в форме прямоугольных треугольников толщиной 5 мм. На трубу для крепления колеса надевается старая ступица и приваривается к ней. Высота установки ступицы подбирается под рост человека так, чтобы лежащее на ней колесо было приблизительно по пояс. Труба должна возвышаться над баллоном не меньше чем на 30 см и не мешать работе. Несколько ниже ступицы приварите кронштейн для крепления устройства отбивки борта, который можно сделать из фрагмента стального листа толщиной 4–5 мм, просверлив в нем отверстие под болт.

Устройство приспособления для отбивки хорошо видно на фото. Трубу для изготовления этого узла следует взять пошире, чтобы в нее вставлялся длинный рычаг.

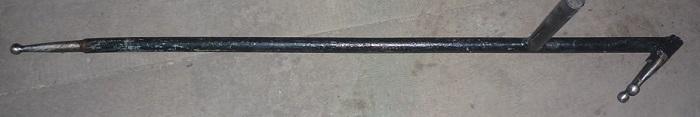

Рычаг для снятия и установки покрышек делается из стальной трубы длиною около полутора метров, а наконечники для него из стального прутка диаметром 20 мм. Длина рычага может быть и другая, все зависит от силы рук и размера свободного пространства в гараже. Наконечники рычага лучше сделать на токарном станке, но можно также выпилить болгаркой с зачистным кругом, а после отшлифовать лепестковым. Размеры наконечников смотрите на фото.

Интересные факты

Вот несколько интересных фактов о шиномонтажных станках, которые могут быть полезны при создании собственного устройства:

1. Принцип работы: Шиномонтажные станки работают по принципу механического или гидравлического воздействия на шину. При создании собственного станка можно использовать простые механизмы, такие как рычаги и пружины, чтобы облегчить процесс снятия и установки шин.

2. Материалы: Для изготовления шиномонтажного станка можно использовать доступные материалы, такие как сталь, алюминий или даже прочный пластик. Важно, чтобы конструкция была достаточно прочной, чтобы выдерживать нагрузки, возникающие при работе с тяжелыми шинами.

3. Автоматизация: Современные шиномонтажные станки часто оснащены автоматизированными системами, которые упрощают процесс. При создании своего устройства можно рассмотреть возможность добавления простых электрических или пневматических механизмов для автоматизации некоторых этапов, таких как вращение диска или подъем шины.

Создание шиномонтажного станка своими руками может быть увлекательным проектом, который не только сэкономит деньги, но и даст возможность лучше понять механику и технологии, связанные с автомобильной индустрией.

Шиномонтажный станок своими руками.Балансировка.Размеры.Самодельный шиномонтаж.Армянский шиномонтаж

Демонтаж покрышки

Как снять покрышку:

1. Удалите грязь с колеса и извлеките ниппель.
2. Подложите резиновый коврик под основание рычага отбоя для защиты диска и разместите на нем колесо.
3. Поднимите лапку отбойника и установите ее на боковую стенку покрышки ближе к ободу.
4. Обработайте посадочное кольцо покрышки мыльным раствором.
5. Вставьте рычаг в трубу отбойника.
6. Нажимая на рычаг вниз, аккуратно отведите посадочный борт покрышки по всему периметру колеса. Повторите с другой стороны.
7. Установите колесо на трубу и закрепите его к ступице станка болтами.
8. Поднимите монтажкой один из бортов покрышки и вставьте под него прямой наконечник рычага.
9. Обработайте наконечник, посадочный борт и край обода мыльным раствором.
10. Упираясь рычагом в трубу над колесом, тяните его на себя, чтобы снять борт покрышки с диска.
11. Извлеките камеру из покрышки.
12. Поднимите монтажкой другой борт, заведите под него рычаг и, следуя тем же шагам, снимите покрышку с диска.

Монтаж покрышки

Как провести монтаж покрышки:

1. Смажьте посадочный борт покрышки, кромку обода и монтажный наконечник рычага мыльным раствором.
2. Наденьте часть посадочного борта на диск.
3. Вставьте монтажный наконечник рычага между надетым участком посадочного борта и диском. Нужно чтобы шар наконечника упирался в диск, а посадочный борт был приблизительно на середине наконечника.
4. Упираясь рычагом в трубу над колесом, тяните его на себя. Борт покрышки при этом будет надеваться серединой монтажного наконечника на диск.
5. После того как первый борт покрышки наденется на диск, смажьте мыльным раствором верхний посадочный борт и проделайте с ним то же что и с нижним.
6. Когда верхний борт покрышки наденется на диск, можете накачивать колесо.

Полезные советы по шиномонтажу своими руками

Чем меньше угол, под которым наконечник для забортовки прикреплен к рычагу, тем легче надеть резину на диск. Однако слишком малый угол может привести к зацеплению рычага о диск, оставляя царапины. Поэтому важно найти оптимальный угол.

Станок легкий, поэтому его нужно надежно закрепить на полу. На деревянном полу используйте саморезы, на бетонном — сделайте отверстия, установите анкерные болты диаметром 8 мм и залейте цементом.

Чтобы избежать повреждений дисков и резины, смазывайте наконечники рычага, колесный диск и посадочный борт шины густым мыльным раствором. Работайте только с чистыми колесами; перед началом очистите их.

Если нужно ремонтировать колеса с разным количеством отверстий и расстоянием между ними, изготовьте переходники со шпильками из металла толщиной около одного сантиметра.

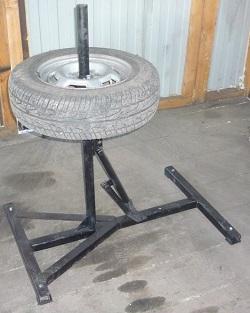

самодельный ручной шиномонтажный станок

Выбор материалов и инструментов для станка

При создании шиномонтажного станка своими руками важным этапом является выбор материалов и инструментов. Правильный выбор обеспечит долговечность конструкции и её эффективность в работе.

Материалы:

• Металлические профили: Для каркаса станка лучше всего использовать стальные или алюминиевые профили. Они обеспечивают необходимую прочность и устойчивость. Стальные профили предпочтительнее из-за их высокой прочности и доступности.
• Шины и диски: Для создания рабочих элементов станка можно использовать старые шины и диски. Это позволит снизить затраты на материалы и даст возможность протестировать конструкцию перед окончательной сборкой.
• Подшипники: Для обеспечения плавного вращения колес необходимо использовать качественные подшипники. Они должны быть рассчитаны на высокие нагрузки и обеспечивать минимальное трение.
• Крепежные элементы: Болты, гайки, шайбы и другие крепежные элементы должны быть выполнены из прочного материала, чтобы обеспечить надежное соединение всех частей конструкции.
• Покрытие: Для защиты от коррозии и увеличения срока службы станка рекомендуется использовать антикоррозийные краски или порошковые покрытия.

Инструменты:

• Сварочный аппарат: Для соединения металлических элементов каркаса потребуется сварочный аппарат. Лучше всего использовать инверторный сварщик, так как он обеспечивает высокое качество сварки и удобство в работе.
• Болгарка: Этот инструмент необходим для резки металлических профилей и других деталей. Используйте диски для металла, чтобы обеспечить чистоту реза.
• Дрель и сверла: Для создания отверстий в металле и монтажа крепежных элементов потребуется дрель. Убедитесь, что у вас есть сверла, подходящие для работы с металлом.
• Рулетка и уровень: Эти инструменты помогут вам точно измерить и выровнять все элементы конструкции, что крайне важно для правильной работы станка.
• Ключи и отвертки: Набор ключей и отверток различных размеров необходим для сборки и регулировки станка.

Выбор правильных материалов и инструментов является основой успешного создания шиномонтажного станка. Уделите этому этапу достаточное внимание, и ваша конструкция будет надежной и эффективной в эксплуатации.

Вопрос-ответ

Какие материалы понадобятся для создания шиномонтажного станка?

Для создания шиномонтажного станка своими руками вам понадобятся такие материалы, как металлические профили или уголки для каркаса, подшипники для вращающихся частей, а также резиновая или пластиковая накладка для защиты дисков. Дополнительно могут понадобиться болты, гайки и сварочные материалы для соединения элементов конструкции.

Как правильно настроить самодельный шиномонтажный станок?

Настройка самодельного шиномонтажного станка включает в себя проверку уровня всех частей конструкции, чтобы избежать перекосов во время работы. Также важно отрегулировать натяжение приводного ремня и убедиться, что все подшипники смазаны. После сборки рекомендуется протестировать станок на нескольких колесах, чтобы убедиться в его эффективности и безопасности.

Сколько времени потребуется на изготовление шиномонтажного станка?

Время, необходимое для изготовления шиномонтажного станка, зависит от вашего опыта и наличия необходимых материалов. В среднем, процесс может занять от нескольких дней до недели, включая проектирование, сборку и тестирование. Если у вас уже есть готовый проект и все материалы под рукой, то можно уложиться в 1-2 дня.

Советы

СОВЕТ №1

Перед началом сборки шиномонтажного станка тщательно изучите чертежи и схемы. Это поможет вам понять, какие материалы и инструменты понадобятся, а также избежать ошибок в процессе сборки.

СОВЕТ №2

Используйте качественные материалы для изготовления станка. Это обеспечит долговечность и надежность устройства, что особенно важно при работе с тяжелыми колесами и шинами.

СОВЕТ №3

Обратите внимание на безопасность. Убедитесь, что все движущиеся части защищены, а сам станок устойчив и не может перевернуться во время работы. Используйте защитные очки и перчатки при сборке и эксплуатации.

СОВЕТ №4

После завершения сборки проведите тестирование станка на различных типах шин. Это поможет выявить возможные недостатки и доработать конструкцию для повышения эффективности работы.
