Признаки основных неисправностей генератора

Генератор автомобиля — ключевой элемент электрической системы, обеспечивающий зарядку аккумулятора и питание электрических компонентов. Он может сталкиваться с неисправностями, что приводит к проблемам в работе автомобиля. В этой статье рассмотрим основные признаки неисправностей генератора, их причины и последствия, а также объясним принцип работы этого устройства. Знание этих аспектов поможет автовладельцам своевременно выявлять и устранять проблемы, обеспечивая надежную работу автомобиля.

Основной признак неисправности

Водитель обнаруживает проблему с генератором, когда уровень заряда падает ниже напряжения аккумулятора. На панели приборов загорается индикатор низкой зарядки. Опасность в том, что бортовая сеть автомобиля питается от аккумулятора, который имеет ограниченный и, при неисправности генератора, невосполнимый запас энергии.

Эксперты в области автомобильной техники отмечают, что генератор является ключевым элементом электрической системы автомобиля, и его неисправности могут привести к серьезным проблемам. Одним из основных признаков неисправности генератора является снижение напряжения на выходе, что может проявляться в тусклом свете фар или нестабильной работе электрооборудования. Также стоит обратить внимание на странные звуки, такие как скрежет или гул, которые могут указывать на износ подшипников или других механических частей. Визуальные признаки, такие как утечки масла или повреждения проводки, также могут сигнализировать о необходимости диагностики. Наконец, если аккумулятор быстро разряжается, это может быть следствием неисправного генератора, который не обеспечивает достаточную зарядку. Регулярная проверка и обслуживание генератора помогут избежать серьезных поломок и продлить срок службы автомобиля.

Посторонние шумы

Уличить генератор в создании посторонних шумов при работе двигателя очень просто – достаточно скинуть ремень, вращающий шкив генератора. Если шумы исчезли, значит, источник был определен правильно. Возможные неисправности и их характерные симптомы:

1. Свист (возможно, только на холодную) – проскальзывание ремня генератора. Устранить писк в большинстве случаев можно правильной натяжкой ремня. Иногда причина писка в попадании на ремень технических жидкостей, несоосности шкивов либо чрезмерной натяжке.
2. Металлический скрип, шум – трение на сухую деталей подшипника генератора. Игнорирование признаков изношенного подшипника может привести к его заклиниванию и обрыву сервисного ремня. Устраняется неисправность установкой нового подшипника;
3. Шум, граничащий с трескотом – неисправность обгонной муфты. Инерционный шкив предназначен для гашения ударных нагрузок и продления срока службы ремня генератора. Как показывает практика, неисправная обгонная муфта очень быстро приводит к обрыву ремня генератора.

Неисправность обгонной муфты генератора на дизельном Фрилендер 2

Интересные факты

Вот несколько интересных фактов о признаках основных неисправностей генератора:

1. Проблемы с зарядкой аккумулятора: Один из первых признаков неисправности генератора — это слабая зарядка аккумулятора. Если вы замечаете, что аккумулятор быстро разряжается или не держит заряд, это может указывать на проблемы с генератором, такие как износ щеток или неисправность регулятора напряжения.

2. Необычные звуки: Генератор может издавать различные звуки, такие как скрежет, гул или щелчки, когда возникают механические неисправности. Эти звуки могут указывать на износ подшипников или проблемы с ремнем генератора, что требует немедленного внимания.

3. Проблемы с освещением: Если фары автомобиля начинают мерцать или тускнеть, это может быть признаком неисправности генератора. Неправильное напряжение, вырабатываемое генератором, может привести к нестабильной работе электрической системы автомобиля, что также может повлиять на другие электрические компоненты.

Эти признаки могут помочь водителям своевременно выявить и устранить проблемы с генератором, что предотвратит более серьезные неисправности в будущем.

Обмотка статора

Существует три основных типа неисправностей:

• замыкание на «массу» или корпус статора;
• обрыв цепи;
• короткое замыкание между витками.

Для проверки рекомендуется использовать мегомметр. Однако первичную диагностику можно провести с мультиметром в режиме измерения сопротивления. Поскольку через обмотку проходят значительные токи, эффективным способом проверки будет использование лампочки на 220 В.

При проверках соблюдайте правила электротехнической безопасности!

Проверка межвиткового замыкания сложнее, так как сопротивление исправной обмотки очень низкое, что затрудняет получение точных результатов с мультиметром. При межвитковом замыкании сопротивление обмотки будет ниже, чем у исправного узла. Для выявления замыкания можно рассчитать сопротивление по специальной формуле. Для проверки подключите лабораторный блок питания к обмотке, пропустите ток и измерьте напряжение и силу тока (подробная методика представлена в видео).

Основные неисправности генератора

Обмотка возбуждения

Аналогичным образом проверяется состояние обмотки ротора генератора. Одним из контактов при проверке замыкания на корпус ротора либо обрыв будет коллектор. Выявить обрыв можно, подав «-» на одно контактное кольцо коллектора, а «+» на другое (если обмотка цела, лампа загорится). Неисправности обмотка статора и ротора довольно редко приводят к поломке генератора, но в случае комплексной диагностики пренебрегать их проверкой не стоит.

Диодный мост

На автомобилях устанавливают генератор переменного тока, но для работы бортовой сети нужен постоянный ток. Для этого используется диодный мост, который выпрямляет ток. Основным признаком неисправности является снижение напряжения зарядки, что может проявляться при включенных потребителях. Поломка может сопровождаться гулом, усиливающимся с увеличением оборотов двигателя.

Проверить диодный мост с помощью мультиметра полностью невозможно. Универсальный измеритель может выявить пробой диодов или обрыв контактов, но нестабильные неисправности, влияющие на работу генератора, требуют специализированного оборудования.

Диодный мост функционирует благодаря способности диода пропускать ток только в одном направлении (при пробое ток может течь в обе стороны). Диагностику можно провести с помощью мультиметра в режиме измерения сопротивления. Простой метод проверки диодного моста показан в видео.

Диодный мост и его редкая неисправность! Обзор от авто электрика.

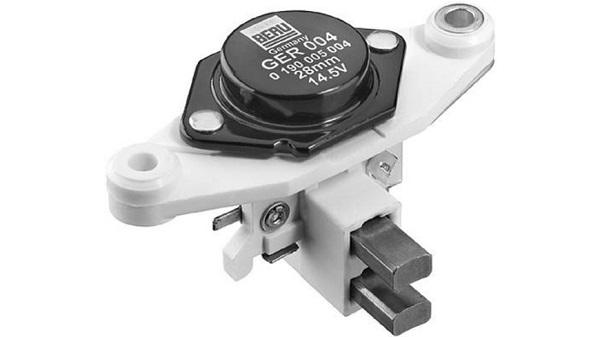

Реле-регулятор напряжения

Регулятор напряжения входит в перечень деталей, чаще всего вызывающих неисправность генератора. Узел предназначен для поддержания напряжения зарядки в безопасных для АКБ и бортовой сети приделах. Если бы в конструкции генератора не было предусмотрено реле-регулятор, то напряжение зарядки росло пропорционально повышению оборотов двигателя. Именно такое последствие поломки регулятора напряжения наиболее губительно для АКБ и блоков управления электронными системами автомобиля.

Характерные симптомы поломки:

1. Падение напряжения зарядки. Из-за неисправного регулятора напряжение на щетках отключается при меньшем напряжении, поэтому происходит недозаряд.
2. Перезарядка. Напряжение зарядки не должно быть больше 14,5 В. Длительное превышение этого значения может привести к перегреву АКБ и выкипанию электролита. Поэтому если вы заметили на корпусе аккумулятора подтеки жидкости, обязательно проверьте мультиметром напряжение зарядки.

Удобней всего проверить регулятор напряжения, имея лабораторный блок питания.

Полезно ВСЕМ! Как проверить регулятор напряжения генератора!

Щеточный узел

В процессе работы генератора щетки контактируют с коллекторными пластинами, что приводит к их износу, хотя коллектор изнашивается в меньшей степени. Когда износ достигает критического уровня и пружины не обеспечивают надежный контакт, это негативно сказывается на возбуждении обмотки якоря, что снижает напряжение зарядки.

Снижение напряжения происходит постепенно и может проявиться в неподходящий момент. В определенных условиях (например, при старении аккумулятора, сильных морозах, частых холодных пусках или коротких поездках с включенными потребителями) ЭДС аккумулятора может оказаться недостаточной для запуска двигателя. Владельцам дизельных автомобилей следует быть особенно осторожными, так как стартер требует значительно большего тока для запуска.

Если вы планируете самостоятельно отремонтировать генератор, рекомендуем ознакомиться с материалом о замене щеточного узла и щеток.

Простая диагностика генератора

Как самостоятельно провести диагностику генератора:

1. Переведите мультиметр в режим измерения постоянного тока. При проверке аккумулятор автомобиля должен быть заряжен (12,3-12,7 В).
2. Запустите двигатель и замерьте напряжение на холостых оборотах (должно быть в пределах 13,2-14 В).
3. Включите максимальное количество потребителей. На холостых оборотах зарядка не должна опускаться ниже 13,1 В (причина недозаряда может быть как в плохом контакте, так и в щеточном узле либо реле-регуляторе).
4. Увеличьте обороты до 3-3,5 тыс./мин. Если напряжение на выводах АКБ превысило 14,5 В (кратковременный скачок допускается, но не более), значит, неисправен регулятор напряжения.

Как проверить генератор на машине. Основные неисправности. Просто о сложном

Сопутствующие поломки

При диагностике автомобильного генератора важно учитывать, что снижение выходной мощности может быть вызвано неплотным соединением клемм аккумулятора или выводов генератора, а также образованием окислов. Отсутствие зарядки может указывать на проблемы в цепи возбуждения генератора. Если индикатор низкого заряда аккумулятора не загорается при включенном зажигании, это может свидетельствовать об обрыве в цепи возбуждения или неисправности лампочки, что также приведет к отсутствию зарядки.

При поиске причин нестабильной работы генератора стоит помнить, что в автомобилях за систему зарядки часто отвечает электронный блок управления (ЭБУ). В зависимости от режима работы двигателя, ЭБУ может временно отключать возбуждение обмотки якоря генератора, снижая нагрузку на двигатель.

Проверка выходного напряжения

Генератор является одним из ключевых этапов диагностики его состояния. Генератор должен обеспечивать стабильное и достаточное напряжение для питания электрической системы автомобиля. Нормальное выходное напряжение для большинства автомобильных генераторов составляет от 13,5 до 14,5 вольт при работающем двигателе. Если напряжение выходит за эти пределы, это может указывать на наличие неисправностей.

Для проверки необходимо использовать мультиметр. Процесс проверки включает следующие шаги:

1. Подготовка: Убедитесь, что двигатель автомобиля работает на холостом ходу. Это позволит генератору выдавать максимальное напряжение.
2. Подключение мультиметра: Установите мультиметр в режим измерения постоянного напряжения (DC). Подключите красный щуп к положительному клемме аккумулятора, а черный щуп — к отрицательному.
3. Считывание показаний: Обратите внимание на показания мультиметра. Если они находятся в пределах 13,5-14,5 вольт, генератор функционирует нормально. Если напряжение ниже 13,5 вольт, это может указывать на недостаточную зарядку аккумулятора или неисправность генератора.
4. Проверка под нагрузкой: Для более точной диагностики рекомендуется проверить выходное напряжение при включенных потребителях (фары, кондиционер и т.д.). Если напряжение падает ниже 13 вольт, это может свидетельствовать о проблемах с генератором или его регулятором напряжения.

Если выходное напряжение генератора превышает 14,5 вольт, это может указывать на неисправность регулятора напряжения, который не позволяет генератору корректно регулировать уровень напряжения. В таком случае необходимо провести дальнейшую диагностику и, возможно, заменить регулятор.

Также стоит обратить внимание на возможные колебания выходного напряжения. Если оно нестабильно и постоянно меняется, это может свидетельствовать о проблемах с обмотками генератора или его подшипниками. В таких случаях рекомендуется провести более глубокую диагностику, включая проверку состояния обмоток и механических частей генератора.

Таким образом, проверка является важным шагом в диагностике генератора. Регулярная проверка и своевременное выявление неисправностей помогут избежать более серьезных проблем с электрической системой автомобиля в будущем.

Вопрос-ответ

Что относится к характерным неисправностям генератора?

К характерным неисправностям генератора относятся: отсутствие зарядки аккумулятора, шумы и вибрации при работе, перегрев, искрение на щетках, а также повреждение обмоток и диодов. Эти проблемы могут быть вызваны износом деталей, неправильной эксплуатацией или нарушением электрических соединений.

Какие неисправности чаще всего встречаются в генераторах?

Такие проблемы, как низкий уровень топлива, недостаток масла, сломанные или поврежденные свечи зажигания и нагар в карбюраторе, могут помешать запуску генератора. Все эти проблемы могут иметь уникальные причины и требовать различных исправлений. Мы рассмотрим некоторые из этих проблем более подробно позже.

Каковы признаки неисправности якоря генератора?

Признаками нарушений работы якоря генератора могут быть разряжающийся аккумулятор, гул, сильное нагревание статора, появление горелого запаха и свечение сигнальной лампы. При появлении хотя бы одного из этих явлений можно обратиться к тем, кто делает ремонт стартеров автомобилей, для подтверждения и решения проблемы.

Как понять, исправен генератор или нет?

Нужно запустить двигатель и включить фары ближнего света. Как и в первом случае, нужно предварительно снять минусовую клемму с аккумулятора. Если фары дают ровный стабильный свет, а такт мотора не сбивается, то генератор работает нормально.

Советы

СОВЕТ №1

Регулярно проверяйте состояние аккумулятора и проводки. Часто проблемы с генератором могут быть связаны с плохим контактом или износом проводов. Убедитесь, что все соединения надежны и не имеют коррозии.

СОВЕТ №2

Обратите внимание на звуки, исходящие от генератора. Если вы слышите необычные шумы, такие как скрежет или гул, это может быть признаком износа подшипников или других внутренних проблем. Не игнорируйте эти сигналы и проведите диагностику.

СОВЕТ №3

Следите за индикатором зарядки на приборной панели. Если лампочка зарядки загорается, это может указывать на неисправность генератора или проблемы с аккумулятором. Не откладывайте проверку, так как это может привести к полной разрядке аккумулятора.

СОВЕТ №4

Проверяйте ремень генератора на наличие трещин и износа. Слабый или поврежденный ремень может привести к недостаточной производительности генератора. Регулярная проверка и замена ремня помогут избежать серьезных проблем.
