Выхлопная система автомобиля — принцип работы и схема устройства

Выхлопная система автомобиля обеспечивает эффективную работу двигателя и снижает вредные выбросы. В статье рассмотрим основные элементы выхлопной системы, её устройство и принципы работы, а также виды и возможности тюнинга. Обсудим распространённые неисправности, методы диагностики и ремонта, что поможет владельцам автомобилей поддерживать машины в исправном состоянии и улучшать их характеристики.

Принцип работы выхлопной системы

В системе выхлопа сначала устанавливается глушитель, затем катализатор. Для дизельных двигателей также используется сажевый фильтр. На транспортные средства устанавливаются два типа глушителей:

1. Предварительный глушитель — снижает уровень шума и выравнивает газовые колебания, возникающие при работе двигателя. Он устанавливается первым и называется «передним». Основная его функция — рециркуляция отработавших газов.

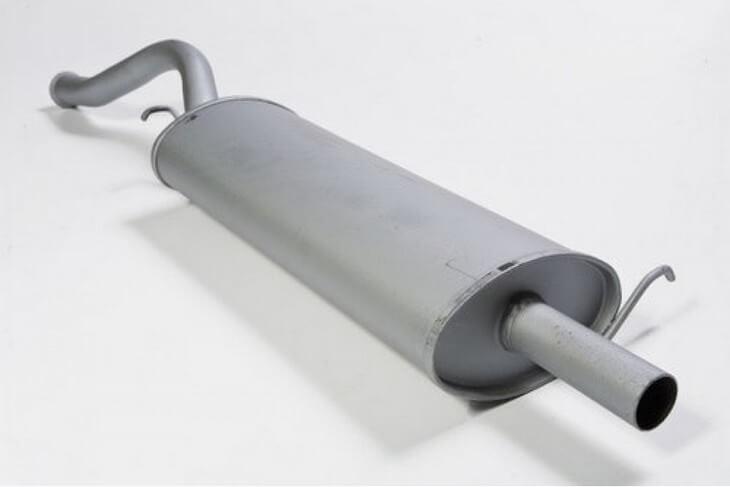

2. Основной глушитель — отвечает за окончательное подавление шума.

Механизм автомобильного глушителя выполняет несколько преобразований выхлопных газов, что снижает шум:

1. Корректировка сечения для выхода отработавших газов. Это достигается с помощью камер различного размера, поглощающих высокочастотные шумы. Поток отработанных газов сужается, создавая акустическое сопротивление, после чего газ расширяется, а звуковые волны рассеиваются.
2. Рециркуляция выхлопных газов осуществляется с помощью перегородок и изменения направления трубок. При повороте выхлопных газов под углом более 90 градусов высокочастотные шумы значительно уменьшаются.
3. Звуковая интерференция достигается благодаря перфорированной прослойке в выхлопной трубе, что помогает гасить шумы.
4. В резонаторе Гельмгольца звуковые колебания поглощают сами себя.
5. Звукоизоляция обеспечивается камерой, перфорацией и специальным звукоизоляционным материалом, который поглощает звуковые волны.

Эксперты в области автомобилестроения подчеркивают важность выхлопной системы как ключевого элемента, обеспечивающего эффективность работы двигателя. Основной задачей этой системы является отведение отработанных газов, образующихся в процессе сгорания топлива, а также снижение уровня вредных выбросов в атмосферу. Выхлопная система состоит из нескольких компонентов, включая коллектор, каталитический нейтрализатор и глушитель. Коллектор собирает газы из цилиндров, направляя их к каталитическому нейтрализатору, где происходит химическая реакция, уменьшающая токсичность выбросов. Затем газы проходят через глушитель, который снижает уровень шума. Правильная работа выхлопной системы не только способствует улучшению экологических показателей автомобиля, но и влияет на его производительность и экономию топлива. Поэтому регулярное обслуживание и диагностика этой системы являются необходимыми для поддержания оптимального состояния автомобиля.

Выхлопная система автомобиля. Как устроена. Типы, особенности

Виды глушителей выхлопной системы

Рассмотрим виды глушителей:

1. Резонансный — принцип работы глушителя основан на встречном действии резонирующих колебаний.
2. Прямоточный — поможет тем, кому нужен глушитель без недостатков резонансного глушителя. К ним относится образование обратного давления, которое происходит в тот момент, когда перенаправляются выхлопные газы из выпускной трубы. Для этого потоку угарного газа нужно наткнуться на корпусные перегородки. С этой целью система выпуска тюнингуется, для чего на устройство монтируют глушитель спортивного типа.

Интересные факты

Вот несколько интересных фактов о выхлопной системе автомобиля:

1. Функция катализатора: Современные выхлопные системы оснащены катализаторами, которые помогают уменьшить вредные выбросы. Они преобразуют токсичные газы, такие как угарный газ и углеводороды, в менее вредные вещества, такие как углекислый газ и водяные пары. Это значительно снижает негативное воздействие автомобилей на окружающую среду.

2. Звуковая волна и резонатор: Выхлопная система не только выводит отработанные газы, но и влияет на звук автомобиля. Резонаторы и глушители в системе могут изменять звуковые волны, создавая характерный звук двигателя. Это позволяет производителям настраивать звук автомобиля, чтобы он звучал более спортивно или, наоборот, более тихо и комфортно.

3. Обратное давление: Выхлопная система также играет важную роль в производительности двигателя. Правильное управление обратным давлением в системе может улучшить эффективность работы двигателя. Слишком высокое или низкое давление может привести к потере мощности, поэтому инженеры тщательно проектируют выхлопные системы, чтобы обеспечить оптимальное давление для конкретного типа двигателя.

Система выхлопа автомобиля: из чего состоит, что ломается и как ремонтируется.

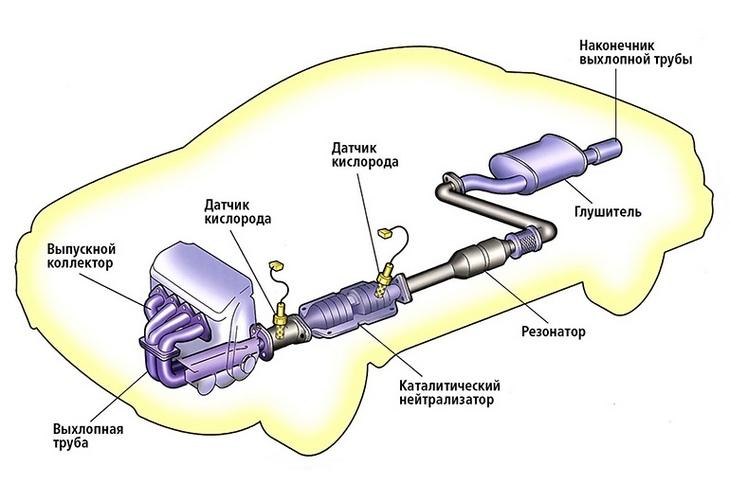

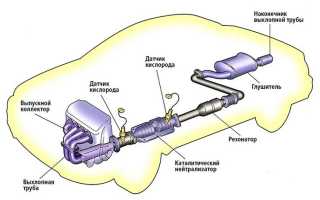

Основные элементы выхлопной системы

Выхлопная система автомобиля состоит из нескольких компонентов. В глушителе находится резонатор, или пламегаситель — трубчатая деталь с перфорированным слоем в герметичном корпусе, содержащем камеры сгорания. Эта часть глушителя включает:

• корпус в форме цилиндра двигателя;
• дроссельную катушку для регулировки потока рециркулирующих выхлопных газов;
• глухую перегородку для изменения направления потока;
• прямую трубу с перфорацией;
• промежуточный теплоизоляционный слой для высоких температур отработанных газов.

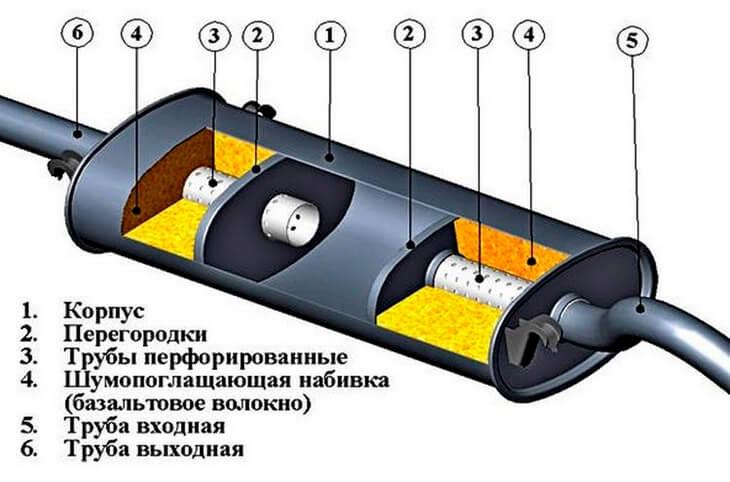

Основной резонансный глушитель имеет более сложную конструкцию. В систему выхлопа входят несколько перфорированных труб, объединенных в отдельный корпус и расположенных на различных осях:

• передняя перфорированная труба;
• задняя перфорированная труба;
• приемная труба (коллектор);
• выхлопная труба.

Между трубами находятся перегородки: передняя, средняя и задняя. Вся конструкция размещена в корпусе с овальным поперечным сечением.

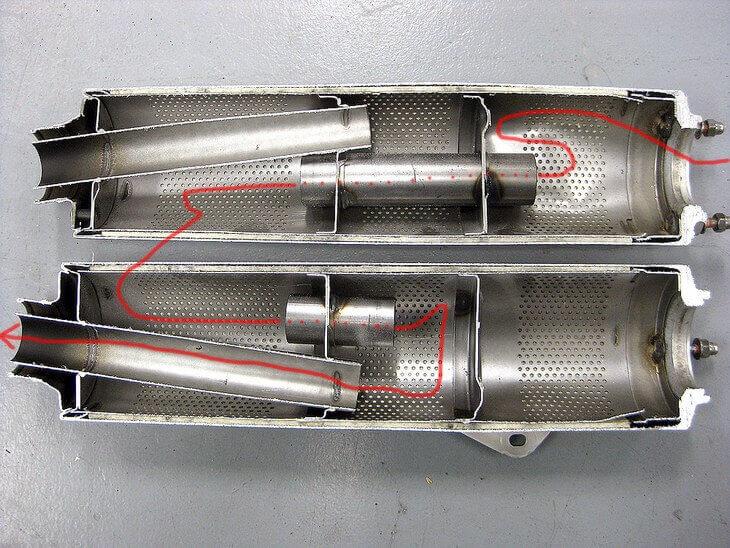

Глушитель в разрезе

Все выхлопные системы включают в свою конструкцию несколько составляющих. Осмотрим глушитель в разрезе и все его конструкционные элементы:

• интерференционные элементы;
• отражающая камера;
• всасывающий резонатор (вваривают трубы);
• впускающая труба;
• поглотитель;
• насос.

Что можно сказать про устройство глушителя автомобиля в разрезе:

1. Выпускной коллектор — это трубы, приделанные к выводам обмоток статора, помогающие постоянному выделению угарных газов прямо из цилиндров машины. Из-за этого в участках соединений глушителя мотора и коллектора температурные значения могут доходить до 1000 °С. В связи с этим к выпускной трубе предъявляются высокие требования: материал должен быть устойчивым к тепловым нагрузкам и выдерживать механические. Поэтому для изготовления этой детали выхлопной системы оптимально подходят жаростойкие стальные сплавы и чугунный металл.

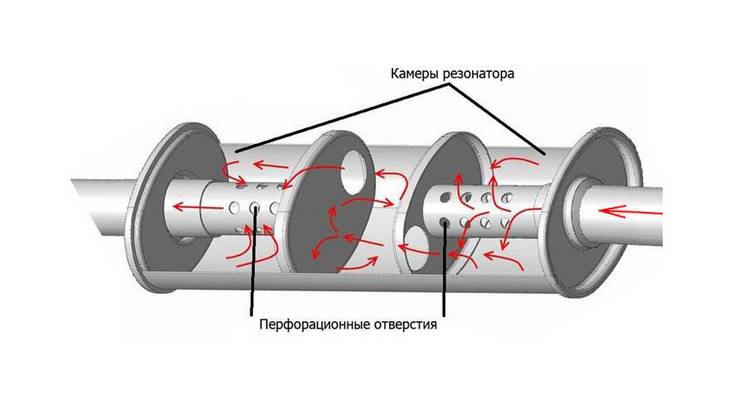

2. Резонатор exhaust system обычно является трубой, имеющей высверленные дыры с различным диаметром. Эти дыры находятся в камере закрытого типа из-за расширения и выхода газов через отверстия этой трубы. Отверстия резонируют, а колебания затухают, и происходит изменение колебательного контура колебаний звука.
3. Основной глушитель походит на квартиру со множеством комнат, где между отдельными комнатами вместо дверей установлены трубки с внутренними пустотами. В один момент для попадания в соседнюю комнату с выхлопными газами топливу понадобится несколько раз просочиться по трубам из разных комнат в различных направлениях. Данная придумка организована с целью погасить газовую энергию и ее трансформации в тепловую, в силу чего звуковые колебания становятся менее интенсивными.

Разновидности тюнинга выхлопной системы

Система выпуска отработанных газов идеально подходит для тюнинга автомобилей благодаря простоте установки компонентов и разнообразию запчастей. Наиболее популярным методом среди автолюбителей является установка прямого выхлопа (прямотока), для чего нужно предварительно удалить резонатор из системы.

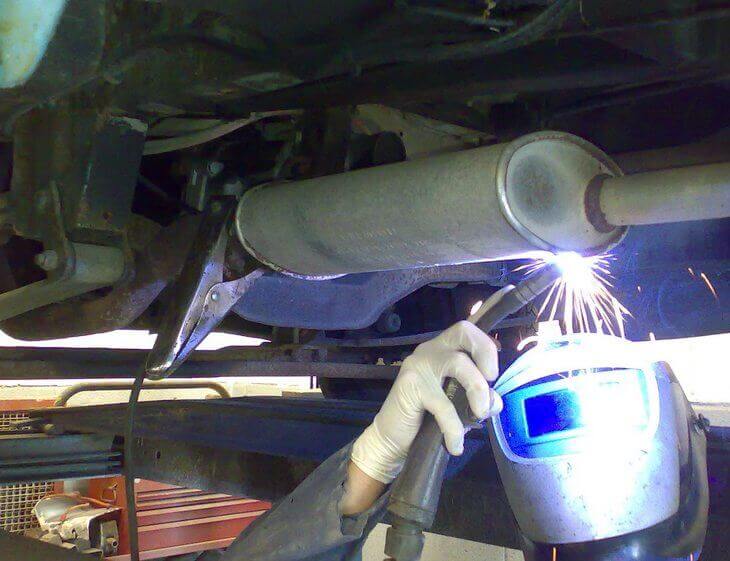

Виды неисправностей и ремонт выхлопной системы автомобиля

Чтобы поменять уплотнительные детали, стоит купить для глушительного устройства комплект по ремонту глушителя. Сначала крепежные болты откручиваются, после этого производится их замена на новые. Чаще всего выпускная система на автомобиле приходит в неисправное состояние из-за того, что части механизма или стыки становятся менее герметичными. Стоящие в них уплотнительные детали подвергаются значительному износу.

С элементами exhaust system, изготовленными из металлических сплавов с различным составом, происходит сильное нагревание и скачкообразные температурные изменения. Их работа протекает при высоких нагрузках, из-за чего внутренности в скором времени прогорают и наступает их быстрое изнашивание. Для опознания типа неполадки необходимо услышать шум двигателя (он должен быть достаточно громким), а также провести обнаружение ошибок в системе выпуска отработавших газов «на глаз». Когда диагностика будет проведена, стоит произвести замену испорченного компонента системы (если внутри оборудования есть поломки). В другом случае можно сделать ремонт корпуса, используя для этой работы электрический или газовый сварочный аппарат.

Если автомобиль был произведен в последние годы, силовой блок работает за счет управляющего модуля. Он фиксирует сигналы, издаваемые большим количеством датчиков, которые размещены на всех узловых элементах выхлопной системы.

Система выхлопа имеет датчик, наименование которого — лямбда-зонд. Он измеряет уровень токсичных веществ в отработанных газах. Если лямбда-зонд требует ремонта или замены (или просто функционирует неправильно), обязательно понадобится диагностический стенд, после установки которого устройство подлежит замене.

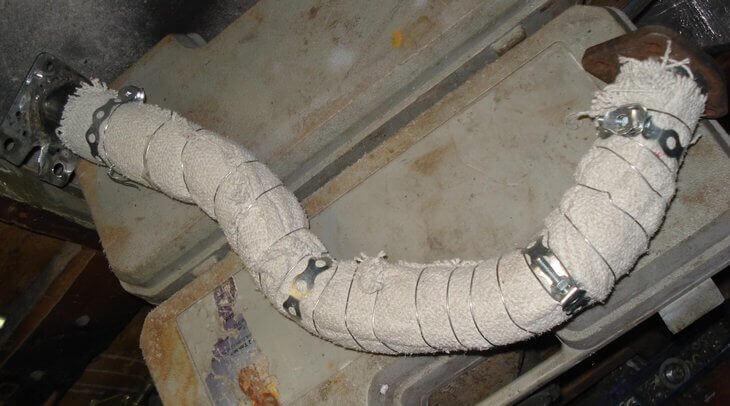

Шумоизоляция глушителя автомобиля своими руками

Для эффективной шумоизоляции выхлопной системы автомобиля подойдут не все звукопоглощающие материалы. Для качественного уменьшения шумов от двигателя рекомендуется использовать асбестовую ткань, шнур, стеклоткань и асбестоцементную пасту. Процесс обмотки включает следующие шаги:

• Обезжирить поверхность и обработать термостойкой краской для защиты от коррозии;
• Замочить ткань в воде на некоторое время для плотного прилегания к глушителю;
• Обернуть устройство изоляционным материалом;
• Зафиксировать асбестовую ткань металлическими зажимами.

Что будет, если снять глушитель с машины

Одна из основных функций глушителя — предупреждать выброс в окружающую среду токсичных газов и канцерогенов и создавать правильный выхлоп. Если этого не будет происходить, в организм человека будут проникать опасные вещества и здоровье дыхательной системы будет страдать. Поэтому снимать глушитель крайне не рекомендуется — это попросту опасно для здоровья.

Тем не менее многие покупаются на то, что удаление этого устройства позволяет мотору избавиться от минуса в лошадиных силах, в силу чего автотранспортное средство становится более мощным. Но эта прибавка не такая уж и большая, поэтому идти на риск всё же не стоит.

Состав выхлопных газов

Отработанные газы содержат более 300 веществ, среди которых есть опасные для здоровья. Это смесь газообразных соединений с уникальными физическими и химическими характеристиками.

Безопасные вещества в выхлопной системе двигателя:

• азот;
• кислород;
• водяные пары;
• углекислый газ.

Токсичные компоненты включают:

• сернистый газ;
• угарный газ;
• альдегиды;
• сажа;
• углеводороды.

Также в выхлопных газах присутствует канцерогенный бензапирен с концентрацией от 0,010 до 0,020 в бензиновых двигателях и до 0,010 в дизельных.

Система выхлопа автомобиля: из чего состоит, что ломается и как ремонтируется.

Экологические аспекты и нормы выбросов

Современные автомобили подвержены строгим экологическим нормам, которые регулируют уровень выбросов вредных веществ в атмосферу. Эти нормы разрабатываются на международном, национальном и региональном уровнях, и их соблюдение является обязательным для всех производителей автомобилей. Основной целью этих норм является снижение негативного воздействия автотранспорта на окружающую среду и здоровье человека.

Одним из ключевых аспектов, влияющих на уровень выбросов, является конструкция и эффективность выхлопной системы. Выхлопные системы автомобилей оснащены различными компонентами, такими как катализаторы, которые помогают преобразовывать токсичные вещества, содержащиеся в выхлопных газах, в менее вредные соединения. Например, катализаторы могут преобразовывать угарный газ (CO) в углекислый газ (CO2) и оксиды азота (NOx) в азот (N2) и кислород (O2).

Существуют различные стандарты выбросов, такие как Euro 6 в Европе или EPA в США, которые устанавливают предельные значения для различных загрязняющих веществ, включая углеводороды (HC), оксиды азота (NOx) и твердые частицы (PM). Эти стандарты постоянно ужесточаются, что требует от производителей внедрения новых технологий и улучшения существующих систем очистки выхлопных газов.

В последние годы наблюдается рост интереса к альтернативным источникам энергии, таким как электромобили и гибридные автомобили, которые значительно снижают уровень выбросов. Однако даже традиционные автомобили с двигателями внутреннего сгорания могут соответствовать современным экологическим требованиям благодаря использованию передовых технологий, таких как системы рециркуляции отработанных газов (EGR) и фильтры твердых частиц (DPF).

Важно отметить, что соблюдение экологических норм не только способствует улучшению качества воздуха, но и может оказывать положительное влияние на экономику. Снижение выбросов приводит к уменьшению затрат на здравоохранение, связанных с заболеваниями, вызванными загрязнением воздуха, а также способствует устойчивому развитию и повышению качества жизни в городах.

Таким образом, выхлопная система автомобиля играет ключевую роль в соблюдении экологических норм и снижении вредного воздействия автотранспорта на окружающую среду. Эффективная работа этой системы, в сочетании с современными технологиями, позволяет значительно уменьшить уровень выбросов и сделать автомобили более экологически чистыми.

Вопрос-ответ

Как работает выхлопная система автомобиля?

Принцип работы выхлопной системы. Из двигателя в цилиндры поступает топливная смесь, которая впрыскивается через открываемые заслонки. Происходит процесс сгорания, во время которого неизменно выделяются продукты горения. Нагнетаемые высоким давлением образуемые газы поступают в автомобильный коллектор.

Каков процесс работы выхлопной системы?

Выхлопная система работает по принципу замедления газов, выходящих из двигателя и направляющихся к задней части автомобиля через различные фильтры и нейтрализаторы.

Из каких частей состоит выхлопная система?

Выхлопная система автомобиля состоит из нескольких основных частей: коллектор, который собирает отработанные газы из цилиндров; катализатор, который очищает газы от вредных веществ; глушитель, который снижает шум выхлопа; и трубы, которые направляют газы от двигателя к выходу из автомобиля. Эти компоненты работают вместе для эффективного удаления отработанных газов и снижения их вредного воздействия на окружающую среду.

Как устроен автомобильный глушитель?

Стандартный автомобильный глушитель состоит из: катализатора (внутри происходит химическая реакция, дожигаются несгоревшие остатки бензина), резонатора (представляет собой бачок с перфорированной трубой, который гасит шум), датчиков, задней части, непосредственно глушителя (непосредственно снижает шум).

Советы

СОВЕТ №1

Регулярно проверяйте состояние выхлопной системы. Обратите внимание на наличие ржавчины, трещин или утечек, так как это может негативно сказаться на работе двигателя и привести к увеличению выбросов вредных веществ.

СОВЕТ №2

Используйте качественное топливо. Некачественное топливо может привести к образованию отложений в выхлопной системе, что снизит ее эффективность и может вызвать поломки. Выбирайте проверенные бренды и следите за чистотой системы.

СОВЕТ №3

Обратите внимание на звук выхлопа. Если вы заметили изменения в звуке, такие как громкий или необычный шум, это может быть признаком проблем с выхлопной системой. Не откладывайте диагностику, чтобы избежать более серьезных повреждений.

СОВЕТ №4

При замене компонентов выхлопной системы выбирайте оригинальные или качественные аналоги. Это поможет сохранить производительность автомобиля и снизить риск возникновения проблем в будущем.
