В статье рассмотрим схему подключения вентилятора радиатора и особенности подключения реле, что важно для эффективного охлаждения двигателя. Понимание конструкции и схемы вентилятора радиатора поможет владельцам автомобилей диагностировать и устранять неисправности, а также проводить профилактические работы. Схемы могут различаться в зависимости от марки, года выпуска и комплектации модели, поэтому информация будет полезна как опытным автолюбителям, так и новичкам, желающим разобраться в устройстве своего автомобиля.
Особенности конструкции системы охлаждения
Включение вентилятора может осуществляться тремя способами:
-
Силовой датчик активации. Этот датчик, или температурное реле, пропускает силовые контакты электродвигателя. В такой конфигурации нагрузка на термореле увеличивается, что может сократить его срок службы.
-
Датчик включения вентилятора. Здесь замыкание контактов в температурном переключателе активирует реле, подключенное к силовым контактам электровентилятора системы охлаждения. Этот метод надежнее предыдущего.
-
Электронный блок управления (ЭБУ). ЭБУ, основываясь на показаниях датчика температуры охлаждающей жидкости в радиаторе, подает питание на вентилятор через реле. Используется резистивный термодатчик. Эта схема применяется в большинстве современных автомобилей. На автомобилях с кондиционером один из электровентиляторов управляется блоком комфорта для принудительного охлаждения конденсатора при работе кондиционера.
Эксперты в области автомобильной техники подчеркивают важность правильной схемы подключения вентилятора радиатора для обеспечения эффективного охлаждения двигателя. Неправильная установка может привести к перегреву, что негативно скажется на работе автомобиля. Специалисты рекомендуют внимательно изучить электрическую схему, учитывая тип вентилятора и его характеристики. Важно также обратить внимание на качество проводки и соединений, чтобы избежать коротких замыканий и других неисправностей. Кроме того, эксперты советуют использовать оригинальные или сертифицированные комплектующие, что гарантирует надежность и долговечность системы охлаждения. Правильное подключение вентилятора не только продлевает срок службы двигателя, но и повышает общую безопасность автомобиля.
Режимы работы
Разбираясь в принципе работы и схеме подключения вентилятора радиатора, следует помнить, что электродвигатели зачастую имеют два скоростных режима. Реализуется это 2-мя способами:

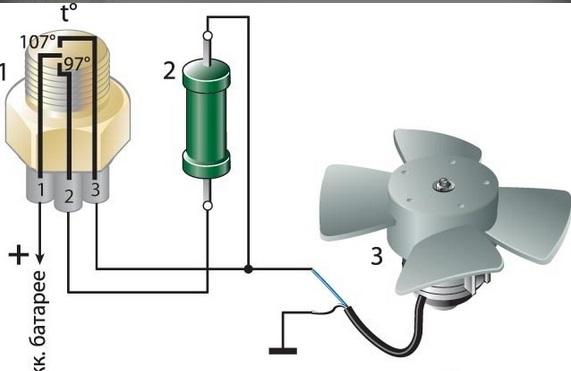

- Добавлением в цепь резистора, повышающего сопротивления и, как следствие, уменьшающего силу тока. В конструкции используется двухконтактный датчик. Он, в зависимости от температуры, питает электродвигатель напрямую либо через сопротивления;
- Комбинацией параллельного и последовательного включения. Схема применяется на авто с двумя вентиляторами. Они могут быть подключены последовательно, в случае чего по закону Ома будут работать от 6 В, либо последовательно, когда на каждый из ВСО подается 12 В. Режимы соответствуют малой и большой скорости вращения пропеллера.
| Тип подключения | Описание | Преимущества/Недостатки |
|---|---|---|
| Параллельное | Вентиляторы подключены к одному источнику питания. | Простота подключения; меньшая нагрузка на источник питания для каждого вентилятора; неравномерная работа вентиляторов при разных оборотах. |
| Последовательное | Вентиляторы подключены друг за другом. | Более равномерная работа вентиляторов; снижение напряжения на каждом вентиляторе (может потребоваться более мощный вентилятор); меньшая общая производительность охлаждения. |
| Через контроллер скорости вращения | Вентиляторы подключены к контроллеру, регулирующему скорость вращения в зависимости от температуры. | Оптимальное охлаждение; снижение шума; более сложная установка. |
Интересные факты
Вот несколько интересных фактов о схеме подключения вентилятора радиатора:
-
Автоматическое управление: Современные схемы подключения вентиляторов радиатора часто используют термостаты, которые автоматически включают вентилятор при достижении определенной температуры охлаждающей жидкости. Это позволяет поддерживать оптимальную температуру двигателя и предотвращает его перегрев.
-
Двойные вентиляторы: В некоторых автомобилях используются схемы с двумя вентиляторами радиатора, которые могут работать поочередно или одновременно. Это обеспечивает более эффективное охлаждение, особенно в условиях высокой нагрузки или при движении в пробках.
-
Электрические и механические вентиляторы: В зависимости от конструкции автомобиля, вентиляторы радиатора могут быть как электрическими, так и механическими. Электрические вентиляторы более распространены в современных автомобилях, так как они позволяют более точно контролировать охлаждение и могут работать независимо от работы двигателя. Механические вентиляторы, как правило, связаны с коленчатым валом и работают на основе центробежной силы.
Варианты схем вентилятора радиатора

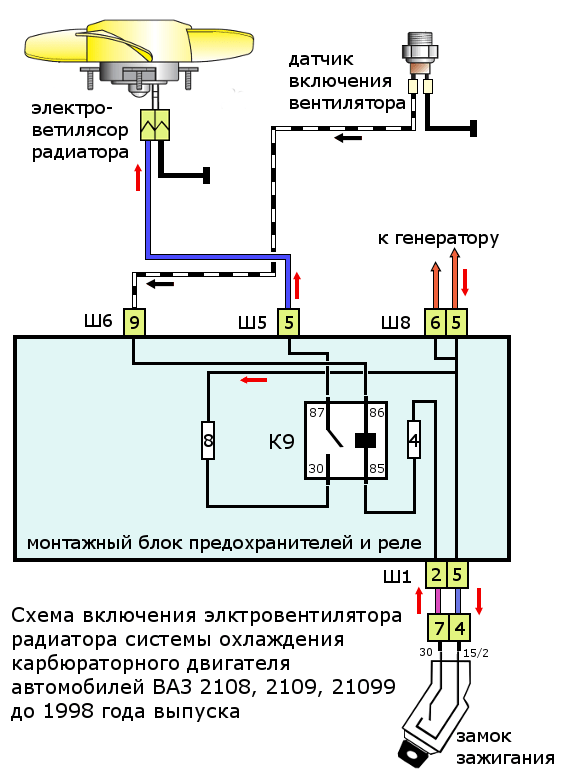

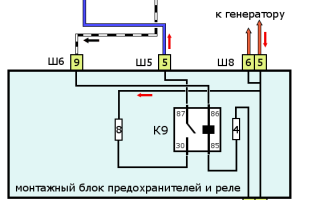

Принципиальная схема подключения вентилятора системы охлаждения (ВСО) для автомобилей ВАЗ 2108, 2109 и 21099 (выпуск до 1998 года).
Датчик управляет реле, которое включает вентилятор и расположено в блоке предохранителей. При достижении определенной температуры контакты температурного переключателя замыкаются, и ток проходит через цепь электродвигателя.
На схеме показаны автомобили ВАЗ 2108, 2109 и 21099. Для моделей, выпущенных после 1998 года, датчик включения выполняет функции реле.
Рассмотрим схему с резистором для реализации двух скоростей вращения вентилятора на примере VW Passat. Двухпозиционный датчик питания вентилятора S23 замыкает контакты в зависимости от температуры охлаждающей жидкости, либо напрямую, либо через дополнительное сопротивление.
Подключение вентилятора радиатора своими руками
Некоторые водители, предостерегая двигатель от перегрева вследствие неправильной работы термореле питания вентилятора радиатора, делают выносную кнопку для принудительно включения электродвигателя. Для этого достаточно параллельно к управляющему выводу реле, идущему от датчика, подключить фиксируемую кнопку. Она при нажатии будет замыкать контакт на массу, провоцируя тем самым срабатывание реле. Если конструкцией автомобиля не предусмотрено реле вентилятора, то для принудительного охлаждения радиатора его придется установить самостоятельно.
Читайте также:
Ни в коем случае не подключайте электродвигатель напрямую через кнопку в салоне! Также не советуем подключать строить схему так, чтобы после включения зажигания электровентилятор постоянно вращался. Это значительно снижает его ресурс.
Для подключения вам достаточно понимания принципа работы 4-контактного реле и минимальных знаний в монтаже дополнительного оборудования. Обязательно включите в силовую цепь предохранитель нужного номинала. Расположите его как можно ближе к источнику питания (подробно о том, как правильно подобрать номинал предохранителя).
При желании можно заменить однопозиционный датчик на двухпозиционный, что в паре с подобранным резистором позволит реализовать малую скорость работы ВСО. Если вы обладаете достаточным уровнем знаний в электротехнике, то для регулировки скорости вращения пропеллера можно соорудить ШИМ-регулятор. Управления электровентилятором с помощью ШИМ-сигнала позволит плавно регулировать и произвольно выбирать скорость вращения в зависимости от температурной нагрузки на двигатель. На просторах интернета достаточно материалов о том, как сделать ШИМ-регулятор своими руками.
Обслуживание и диагностика вентилятора радиатора
Обслуживание и диагностика вентилятора радиатора являются важными аспектами, которые способствуют поддержанию эффективной работы системы охлаждения автомобиля. Вентилятор радиатора отвечает за циркуляцию воздуха через радиатор, что помогает поддерживать оптимальную температуру двигателя, особенно в условиях высокой нагрузки или при движении на низких скоростях.
Для начала, регулярное обслуживание вентилятора радиатора включает в себя визуальный осмотр на наличие повреждений, загрязнений и коррозии. Необходимо проверить, нет ли посторонних предметов, которые могут препятствовать его нормальной работе. Также стоит обратить внимание на состояние лопастей вентилятора: они должны быть целыми и не иметь трещин или деформаций.
Следующим шагом является проверка электрической системы вентилятора. Это включает в себя осмотр проводки на наличие повреждений, коррозии или обрывов. Также стоит проверить соединения и разъемы на предмет надежности контакта. Если вентилятор не включается, необходимо протестировать его на наличие напряжения с помощью мультиметра. Если напряжение присутствует, но вентилятор не работает, вероятно, он вышел из строя и требует замены.
Кроме того, важно проверить работу термостата, который управляет включением вентилятора. Если термостат заедает в закрытом положении, это может привести к перегреву двигателя, так как вентилятор не будет включаться в нужный момент. Термостат можно протестировать, погрузив его в горячую воду и наблюдая за его реакцией. Если он не открывается при достижении определенной температуры, его следует заменить.
Также стоит обратить внимание на уровень охлаждающей жидкости в системе. Низкий уровень жидкости может привести к перегреву двигателя и, как следствие, к неправильной работе вентилятора. Регулярная проверка и доливка охлаждающей жидкости помогут избежать проблем с перегревом.
В случае, если вентилятор работает, но неэффективно, стоит проверить его скорость вращения. Это можно сделать с помощью тахометра. Если вентилятор вращается медленно или с перебоями, это может указывать на проблемы с электродвигателем или на необходимость замены подшипников.
Наконец, важно помнить о периодическом обслуживании системы охлаждения в целом. Замена охлаждающей жидкости, очистка радиатора от загрязнений и проверка всех компонентов системы помогут обеспечить надежную и эффективную работу вентилятора радиатора, что, в свою очередь, продлит срок службы двигателя и повысит его производительность.
Вопрос-ответ
Что будет, если перепутать полярность вентилятора?
Нет. Не пытайтесь менять полярность. Изменение полярности не приведет к изменению потока воздуха.
Какие четыре провода имеются в вентиляторе радиатора?
Четырехпроводной: питание, заземление, выход импульсного датчика тахометра/блокировки и вход ШИМ-управления для изменения скорости вращения вентилятора.
Куда подключается вентилятор радиатора?
Обычно вентилятор подключается к сети через реле и предохранитель. Их расположение можно узнать только в документации к конкретному автомобилю.
Почему нельзя глушить двигатель, когда работает вентилятор?
Стоит ли выключать зажигание при сработавшем вентиляторе? Когда двигатель запущен, антифриз циркулирует по системе, давление нагнетается водяным насосом. Если рабочая температура выше рекомендуемых значений, то вентилятор самостоятельно начинает обдув. Если заглушить мотор, ОЖ не будет нагреваться, а насос выключится.
Советы
СОВЕТ №1
Перед началом подключения вентилятора радиатора обязательно ознакомьтесь с инструкцией к вашему автомобилю. В ней могут быть указаны специфические особенности подключения, которые помогут избежать ошибок.
СОВЕТ №2
Используйте качественные соединительные элементы и провода, чтобы обеспечить надежность и долговечность подключения. Некачественные материалы могут привести к перегреву и короткому замыканию.
СОВЕТ №3
Перед подключением вентилятора убедитесь, что аккумулятор отключен. Это поможет избежать случайного замыкания и защитит вас от электрического удара.
СОВЕТ №4
После завершения подключения проверьте работу вентилятора, запустив двигатель и дав ему поработать на холостом ходу. Убедитесь, что вентилятор включается при повышении температуры двигателя.
-
