Гидравлический домкрат — важный инструмент для автолюбителей и механиков, позволяющий безопасно поднимать тяжелые объекты, такие как автомобили, для ремонта или обслуживания. В этой статье рассмотрим устройство и принцип работы подкатного гидравлического домкрата, а также особенности бутылочных моделей и старых конструкций. Понимание работы этих механизмов поможет выбрать подходящий домкрат и правильно его использовать и обслуживать, что обеспечит безопасность и эффективность. Чертежи и схемы различных моделей помогут лучше понять устройство и принципы работы гидравлических домкратов.
Устройство бутылочного домкрата
На сегодняшний день гидравлические подъемники стали неотъемлемой частью практически каждой автомастерской. С их помощью можно легко поднимать автомобили на необходимую высоту для выполнения ремонтных работ. Особенно востребованы подъемники бутылочного типа благодаря своей высокой грузоподъемности и простоте в использовании.
Пятьдесят лет назад поднять автомобиль или другой тяжелый груз можно было лишь с помощью механических устройств. Однако со временем специалисты пришли к выводу, что такие механизмы имеют свои ограничения. Механические подъемники не могли создавать достаточное давление, даже если мастер прикладывал все усилия. В результате проведенных исследований был разработан современный подъемный механизм, работающий на основе масла. Рабочая жидкость позволяет создавать необходимое давление, благодаря чему домкрат постепенно поднимает груз на нужную высоту.
Важно отметить, что с помощью бутылочных домкратов можно поднимать транспортные средства, вес которых превышает 2 тонны. Это говорит о том, что такие механизмы также используются для подъема бетонных колонн или плит фундамента.
Гидравлические подъемники находят применение не только на станциях технического обслуживания, но и на крупных нефтеперерабатывающих предприятиях. Эти конструкции незаменимы на гидроэлектростанциях, а за последние десять лет их предпочли большинство автомобилистов, как опытных, так и начинающих. Устройства могут эффективно работать как на вертикальных, так и на горизонтальных поверхностях, что делает их популярными и в строительной сфере.
Эксперты в области механики утверждают, что гидравлический домкрат работает на основе принципа Паскаля, который гласит, что давление, приложенное к жидкости в замкнутом сосуде, передается равномерно во всех направлениях. В конструкции домкрата используются два цилиндра разного диаметра, заполненные жидкостью. Когда пользователь нажимает на ручку, он создает давление в меньшем цилиндре, что приводит к перемещению жидкости в больший цилиндр. Это вызывает подъем груза, так как площадь большего цилиндра значительно больше, чем у меньшего. Таким образом, даже небольшое усилие может поднять тяжелые предметы. Гидравлические домкраты отличаются высокой эффективностью и надежностью, что делает их незаменимыми в автомобильной и строительной отраслях.
Виды, свойства и характеристики домкрата гидравлического
Современный рынок комплектующих и запчастей для автомобилей отличается разнообразием гидравлических подъемников. К популярным типам устройств относятся следующие:
- бутылочный и подкатной;
- зацепной;
- ромбовидный;
- гибридный.
У бутылочных подъемников простая конструкция, позволяющая использовать его во многих сферах.
С их помощью поднимают груз, масса которого колеблется в пределах от 2 до 100 тонн, а большинство бутылочных моделей работают в вертикальной плоскости. Чтобы привести механизм в действие, необходимо подготовить опорную площадку с большой плоскостью, а с помощью двухштоковой конструкции регулируется высота подъема.
У подкатных реечных подъемников, функционирующих в горизонтальной плоскости, есть колесная тележка, которую следует помещать под объект, подъем которого будет осуществляться. С помощью поступательных движений рычага нужно накачивать давление для выхода штока, в результате чего устроенный тумблер приходит в действие. Для того чтобы опустить груз, следует открутить рычаг обратно, но спешить при этом категорически запрещено, потому что автомобиль может резко упасть.
В случае если нет возможности использовать стационарную модель, можно применить зацепной домкрат, позволяющий зацепить и поднять машину на необходимую высоту. Но расстояние под грузом должно быть не менее 15 мм, некоторые зацепные конструкции оснащены шаговой регулировкой.
Читайте также:
Что касается ромбовидных подъемников, то они состоят из четырех каркасных элементов, которые соединены между собой с помощью шарниров. Процесс подъема транспортного средства осуществляется за счет того, что углы между элементами каркаса меняются.
Гибридные домкраты названы так потому, что их конструкция соединила в себе бутылочный и подкатной тип подъемника. Подъемники с двумя подъемными площадками используют в автосервисах, где обслуживаются транспортные средства различных марок, классов и модификаций.
Обратите внимание!Одну из подъемных площадок гибрида необходимо поднимать на высоту не более 375 мм над уровнем пола, а вторую — на 700 мм. Привод представлен ножной педалью или рычагом, а чтобы облегчить работу гибридных моделей, рекомендуется использовать электромеханический привод.
| Компонент домкрата | Функция | Принцип действия в контексте подъема груза |
|---|---|---|
| Поршень малого диаметра (ручной насос) | Прием и передача усилия от оператора | При нажатии на рукоятку, оператор создает давление в рабочей жидкости. |
| Рабочая жидкость (обычно масло) | Передача давления от малого поршня к большому | Давление, созданное малым поршнем, передается рабочей жидкости равномерно во всех направлениях. |
| Поршень большого диаметра | Подъем груза | Давление рабочей жидкости воздействует на поршень большого диаметра, создавая силу, достаточную для подъема груза. Большая площадь поршня увеличивает силу в соответствии с принципом Паскаля. |
| Клапан (предохранительный или обратный) | Регулирование потока жидкости | Предотвращает обратный поток жидкости и/или сброс избыточного давления. |
| Корпус | Соединение всех компонентов | Обеспечивает герметичность системы и защиту внутренних компонентов. |
Интересные факты
Вот несколько интересных фактов о гидравлических домкратах и их принципе действия:
-
Принцип Паскаля: Гидравлические домкраты работают на основе закона Паскаля, который гласит, что изменение давления в жидкости передается равномерно во всех направлениях. Это позволяет домкрату поднимать тяжелые грузы с помощью относительно небольшого усилия, так как небольшое давление на малую площадь поршня может создать большое давление на большую площадь другого поршня.
-
Увеличение силы: Гидравлический домкрат может увеличивать силу в десятки раз. Например, если у вас есть поршень с площадью 1 см², и вы прикладываете к нему силу в 10 Н, то на поршень с площадью 100 см² будет действовать сила в 1000 Н. Это делает гидравлические домкраты незаменимыми в автомобильной и строительной отраслях.
-
Многофункциональность: Гидравлические домкраты могут использоваться не только для подъема тяжелых объектов, но и для их перемещения и удержания в нужном положении. Это делает их полезными в различных сферах, от ремонта автомобилей до строительных работ, где требуется точное управление весом и положением объектов.
Принцип работы гидравлического домкрата
Принцип работы гидравлического домкрата можно проиллюстрировать на примере популярной модели, производимой «ШААЗ». Основой функционирования этого подъемного устройства является принцип сообщающихся сосудов. В первую очередь, домкрат следует установить на твердую и ровную поверхность. Затем необходимо активировать специальный тумблер, предварительно убедившись, что подставка под домкрат и его клапан находятся в закрытом состоянии. Перед началом работы с механизмом важно внимательно изучить инструкцию по эксплуатации гидравлического домкрата 5т от ОАО «ШААЗ».
Когда механизм достигнет нужной высоты при работе с автомобилем или другим грузом, подъем следует немедленно остановить. Если требуется опустить систему, тумблер домкрата нужно медленно вращать против часовой стрелки. Основной рабочий элемент подъемного устройства — это специальный рычаг, который отвечает за перекачку рабочей жидкости. Во время этого процесса масло воздействует на поршень, что и позволяет поднимать груз. Возврат рабочей жидкости невозможен благодаря конструкции, в которую входят всасывающий и нагнетательный клапаны.
Важно отметить! Опытные специалисты подчеркивают, что бутылочные домкраты можно использовать не только для подъема автомобилей. С их помощью также можно выполнять такие ремонтные работы, как гибка и запрессовка. Однако для решения подобных задач необходимо предварительно установить на домкрат защитную резьбу и откалибровать усилие. Для выбора подходящего давления рекомендуется использовать специальные манометры.

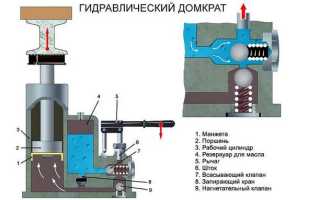

Устройство гидравлического домкрата бутылочного типа: схема
Несущей конструкцией подъемника бутылочного типа является корпус, для изготовления которого в большинстве случаев используют прочную сталь, чугун или другой металл. Помимо того, что на корпус оказывает воздействие поднимаемый груз, он также выступает в качестве направляющей для штока и резервуара для рабочей жидкости. Устройство домкрата представлено следующим:
- масло, которое заливают в цилиндр, является рабочей жидкостью;
- рабочая жидкость оказывает давление на поршень, в результате чего он начинает подниматься;
- первоначальное усилие создается с помощью ручного, плунжерного насоса;
- чтобы привести в движение плунжер, нужно переключить рычаг.
Уникальность конструкции клапана заключается в том, что с его помощью поршень со штоком удерживается в рабочем положении.
-
Читайте также:
Во всех типах гидравлических домкратов используют именно такую конструкцию. Со схемой устройства гидравлической подъемной конструкции можно ознакомиться в любом учебном пособии, которое так или иначе связано с гидроприводом или гидравликой.
Причины, по которым гидравлический домкрат может выйти из строя
Ремонт бутылочных домкратов можно выполнить самостоятельно в домашних условиях, но для этого важно ознакомиться с возможными неисправностями и методами их устранения. Перед началом работ стоит подготовить новые детали для замены вышедших из строя компонентов.
Важно! Если гидроцилиндр вышел из строя, необходимо сначала снять резервуар с рабочей жидкостью и отсоединить поршень.
С помощью гаечных ключей откручиваются все болты и манжеты, расположенные в верхней части основного цилиндра. После демонтажа защитных колец и извлечения резервуара следует внимательно осмотреть подъемник на наличие повреждений. При выборе болтов для замены важно строго следовать размерам стандартных деталей, а втулки должны быть обязательно круглыми.
Если верхнее кольцо вылетело, необходимо отсоединить верхнюю подкладку под домкрат и тщательно осмотреть ее. Винты откручиваются с помощью ключей, а затем устанавливается новый шток. Для улучшения фиксации рекомендуется использовать уплотнительные листы. При вылете нижнего кольца нужно снять нижнюю раму и проверить целостность гидравлического цилиндра. Поршень должен двигаться плавно, без заеданий.
Чтобы снять раму, подъемник следует перевернуть и надежно зафиксировать. Уплотнительное кольцо внимательно осматривается, и только после этого снимается крышка. Удлинитель, который выдвигается, демонтируется с помощью крестовой отвертки, также проверяется борт на наличие повреждений.
Еще одной частой причиной неисправностей является поломка тягового рычага. В этом случае необходимо снять не только краткий цилиндр, но и устройство тяги. Если на цилиндре или подвижной плите обнаружены повреждения или царапины, эти детали нужно заменить. Устройство тяги, к которому прикреплен рычаг, находится с нижней стороны плиты, и для его снятия следует высвободить шток. После завершения ремонтных работ тумблер фиксируется на подъемном устройстве с помощью резинки для домкрата.
Чтобы избежать преждевременных поломок гидравлического бутылочного домкрата, рекомендуется периодически смазывать все его детали. Запрещено допускать накопление грязи в опоре домкрата, так как это может привести к заклиниванию устройства. При правильном хранении конструкция будет служить долго.
Советы по выбору и эксплуатации гидравлического домкрата
При выборе гидравлического домкрата важно учитывать несколько ключевых факторов, чтобы обеспечить его эффективное и безопасное использование. Во-первых, необходимо определить максимальный вес, который будет подниматься с помощью домкрата. Это поможет выбрать модель с соответствующей грузоподъемностью. Обычно производители указывают максимальную нагрузку на корпусе устройства, и важно не превышать этот лимит, чтобы избежать поломки или аварийной ситуации.
-
Читайте также:
Во-вторых, стоит обратить внимание на высоту подъема. Разные модели домкратов имеют различные диапазоны высоты, и важно выбрать тот, который соответствует вашим потребностям. Например, если вы планируете использовать домкрат для работы с автомобилем, необходимо учитывать высоту его днища и максимальную высоту, на которую нужно поднять кузов.
Также следует учитывать тип гидравлического домкрата. Существуют разные виды, такие как бутылочные, ножничные и телескопические домкраты. Бутылочные домкраты обычно имеют компактные размеры и подходят для работы в ограниченных пространствах, тогда как ножничные домкраты обеспечивают большую стабильность и подходят для работы с легковыми автомобилями. Телескопические модели могут поднимать тяжелые грузы на большую высоту, что делает их идеальными для использования в строительстве.
Не менее важным аспектом является качество материалов и сборки. При выборе домкрата стоит обратить внимание на его конструкцию и используемые материалы. Высококачественные домкраты из прочной стали или алюминия будут более надежными и долговечными. Также стоит проверить наличие сертификатов качества и соответствия стандартам безопасности.
При эксплуатации гидравлического домкрата необходимо соблюдать несколько простых, но важных правил. Во-первых, перед использованием обязательно ознакомьтесь с инструкцией производителя. Это поможет избежать неправильного использования и продлить срок службы устройства. Во-вторых, перед подъемом груза убедитесь, что домкрат установлен на ровной и твердой поверхности, чтобы избежать его опрокидывания.
Также важно следить за состоянием гидравлической жидкости. Регулярно проверяйте уровень масла в системе и при необходимости доливайте его, чтобы обеспечить плавную работу домкрата. Если вы заметили утечки или другие неисправности, немедленно прекратите использование устройства и обратитесь в сервисный центр.
Наконец, всегда используйте домкрат в сочетании с опорами или подставками для обеспечения дополнительной безопасности. Никогда не оставайтесь под поднятым грузом без надежной поддержки, так как это может привести к серьезным травмам или даже летальному исходу.
Вопрос-ответ
Каков принцип действия гидравлического домкрата?
Гидравлический домкрат функционирует на основе закона Паскаля, согласно которому давление, приложенное к жидкости в замкнутой системе, передается в равной степени во все точки. Этот принцип обеспечивает подъем тяжелых грузов при минимальных усилиях пользователя.
Как гидравлический домкрат приводится в действие?
Работа гидравлических домкратов основана на поведении жидкости в сообщающихся сосудах. При этом с помощью рычага создается давление рабочей жидкости, размещенной под поршнем гидроцилиндра. Поршень с находящимся на его верхней выступающей части грузом поднимается вверх.
Каков принцип работы гидравлического домкрата?
Работа гидравлического домкрата основана на принципе Паскаля. Это означает, что давление, приложенное к жидкости, находящейся в резервуаре, равномерно распределяется по всем направлениям. Важнейшими компонентами гидравлического домкрата являются цилиндры, насосная система и гидравлическая жидкость (обычно масло).
-
Читайте также:
Что внутри гидравлического домкрата?
Устройство гидравлических домкратов. Практически любой гидравлический домкрат состоит из рычага, насосного плунжера, поршня, штока, двух обратных клапанов, пропускного вентиля и емкости с рабочей жидкостью.
Советы
СОВЕТ №1
Перед использованием гидравлического домкрата всегда внимательно ознакомьтесь с инструкцией производителя. Это поможет избежать неправильного использования и обеспечит вашу безопасность.
СОВЕТ №2
Регулярно проверяйте уровень гидравлической жидкости в домкрате. Низкий уровень жидкости может привести к снижению эффективности работы устройства и его поломке.
СОВЕТ №3
Используйте домкрат только на ровной и прочной поверхности. Это предотвратит его опрокидывание и обеспечит стабильность при подъеме тяжелых предметов.
СОВЕТ №4
Не превышайте максимальную грузоподъемность домкрата. Это может привести к его повреждению и создать опасные ситуации во время работы.
