Генератор переменного тока автомобиля — ключевой элемент электрической системы, обеспечивающий зарядку аккумулятора и питание электрических компонентов во время работы. Понимание его принципа работы поможет автовладельцам ориентироваться в технических аспектах и выявлять неисправности. В статье рассмотрим устройство генератора, его детали и функции, что поможет лучше понять его роль в надежной работе автомобиля.
Для чего автомобилю нужен генератор
Каждому автомобилю нужна электрическая энергия для запуска двигателя, освещения и работы контрольных приборов. Аккумулятор быстро теряет заряд в процессе эксплуатации, поэтому на автомобили с двигателем внутреннего сгорания устанавливают генератор для его подзарядки во время работы.
Эксперты в области автомобильной техники отмечают, что генератор играет ключевую роль в электросистеме автомобиля. Основной задачей генератора является преобразование механической энергии, вырабатываемой двигателем, в электрическую. Это достигается с помощью принципа электромагнитной индукции: вращающиеся магнитные поля создают электрический ток в обмотках статора.

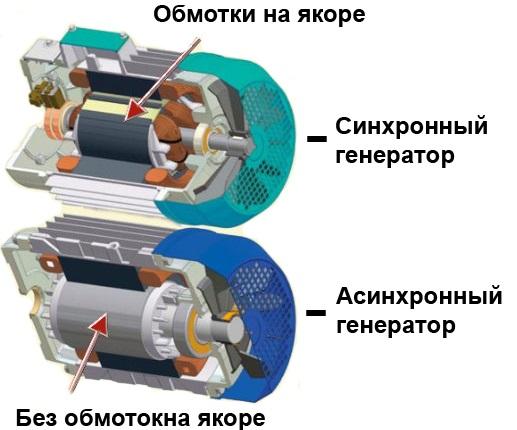

Современные генераторы, как правило, являются синхронными и работают на основе постоянного тока, что обеспечивает стабильное напряжение для зарядки аккумулятора и питания электрических систем автомобиля. Специалисты подчеркивают, что эффективность генератора напрямую влияет на работу всех электрических компонентов, включая освещение, систему зажигания и мультимедийные устройства.
Кроме того, регулярное техническое обслуживание генератора, включая проверку его ремня и контактов, является важным аспектом для обеспечения надежности и долговечности работы автомобиля.
Состав и устройство автогенератора
Автогенератор состоит из следующих частей:
- Статор, включающий в себя сердечник из пластин электротехнической стали с тремя намотанными на него катушками медного эмалированного провода диаметрам чуть меньше миллиметра. Соединяются эти обмотки между собой «звездой», а к их свободным концам подключаются диоды выпрямителя.
- Ротор, состоящий из сердечника с 6 полюсами и намотанной внутри этой конструкции катушки изолированного медного провода, выводы которой подключены к двум медным контактным кольцам. Эта катушка является обмоткой возбуждения автогенератора.
- Блок диодов выпрямителя. Его схема состоит из 6 мощных диодов, расположенных на двух алюминиевых подковах и попарно соединенных между собой. Способом их коммутации здесь, как правило, бывает схема Ларионова. Эта схема преобразует трехфазное переменное напряжение в постоянное.
- Дюралюминиевый корпус автогенератора, с изолированной от него клеммой выхода, и с элементами крепления к двигателю. Выполнен он из двух половинок: передней и задней, стягивающимися между собой длинными болтами с гайками.
- Регулятор напряжения со щетками. В более ранних конструкциях автогенератора регулятор напряжения не объединялся с блоком щеток, а устанавливался в моторном отсеке отдельно. Схема подключения автогенератора со встроенным и вынесенным регулятором напряжения несколько различается.
- Помехоподавляющий конденсатор. Служит для уменьшения помех радиоаппаратуре в бортовой сети автомобиля. Подключается параллельно выходу генератора, то есть один его вывод присоединяется к плюсовой клемме устройства, а другой к «массе» автомобиля.
- Приводной шкив, часто соединенный с крыльчаткой охлаждения.
| Компонент генератора | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Ротор (обмотка возбуждения) | Создает магнитное поле. | Износ щеток, обрыв обмотки – отсутствие зарядки аккумулятора. |
| Статор (обмотка статора) | Генерирует электрический ток под воздействием магнитного поля ротора. | Обрыв обмотки, замыкание витков – отсутствие зарядки аккумулятора. |
| Диодный мост | Выпрямляет переменный ток, генерируемый статором, в постоянный. | Пробой диода – нестабильная зарядка, перегрев генератора. |
| Регулятор напряжения | Регулирует выходное напряжение генератора, поддерживая его на заданном уровне. | Неисправность регулятора – перезарядка или недозарядка аккумулятора. |
| Шкив | Передает вращение от двигателя к ротору генератора. | Износ ремня, ослабление натяжения ремня – генератор не вращается, отсутствие зарядки. |
| Подшипники | Обеспечивают вращение ротора. | Износ подшипников – шум, вибрация, преждевременный износ генератора. |
Интересные факты
Вот несколько интересных фактов о принципе работы генератора автомобиля:
-
Принцип электромагнитной индукции: Генератор автомобиля, чаще всего это альтернатор, работает на основе принципа электромагнитной индукции. Когда ротор генератора вращается, он создает магнитное поле, которое, взаимодействуя с обмотками статора, генерирует электрический ток. Это позволяет преобразовывать механическую энергию, получаемую от двигателя, в электрическую.
-
Регуляция напряжения: Генераторы автомобилей оснащены регуляторами напряжения, которые автоматически контролируют уровень выходного напряжения. Это важно для предотвращения перезарядки аккумулятора и обеспечения стабильной работы электрических систем автомобиля. Если напряжение превышает определенный уровень, регулятор снижает подачу энергии, тем самым защищая аккумулятор и электронику.
-
Энергия на холостом ходу: Генераторы автомобилей способны производить достаточное количество энергии даже на холостом ходу. Это означает, что даже когда двигатель работает на низких оборотах, генератор может обеспечивать питание для всех электрических систем, таких как фары, аудиосистема и системы климат-контроля. Это особенно важно для современных автомобилей с большим количеством электроники.

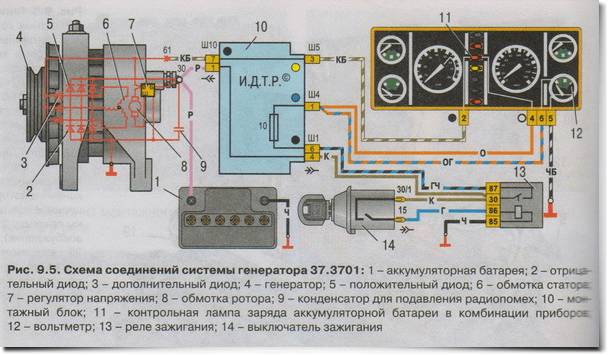

Схема генератора
Схема регулятора напряжения — это усилитель тока с отрицательной обратной связью по напряжению. Увеличение выходного напряжения автогенератора снижает ток в обмотке возбуждения ротора, ослабляя магнитное поле и уменьшая выходное напряжение устройства. В генераторах для питания обмотки возбуждения используется дополнительный выпрямитель из трех маломощных диодов. Это предотвращает протекание тока через обмотку возбуждения при выключенном зажигании и упрощает индикацию зарядки.
При включенном зажигании питание подается на регулятор напряжения через индикаторную лампочку. Пока зарядка отсутствует, ток возбуждения генератора проходит через лампочку, и она светится. Как только генератор начинает вырабатывать электрическую энергию, питание на регулятор поступает от дополнительных диодов, ток через лампочку прекращается, и она гаснет.
Работа агрегата
При прохождении тока по обмотке возбуждения автогенератора, вокруг ротора возникает магнитное поле.
Читайте также:
Вращение ротора двигателем через приводной ремень, заставляет силовые линии магнитного поля пересекать витки обмоток статора. Отчего в них возникает ЭДС, а на выводах обмоток появляется переменное электрическое напряжение.
Последнее преобразуется блоком диодов в постоянное. Необходимая для нормальной зарядки аккумулятора величина постоянного напряжения (от 13,9 до 14,2 В) поддерживается при помощи реле-регулятора, которое при повышении напряжения выше верхнего значения, уменьшает ток возбуждения. А при снижении ниже нижнего, увеличивает его. Так устроен любой автогенератор.
Немного истории
Первые автомобильные генераторы использовали постоянный ток и устанавливались до начала 60-х годов XX века. Их отличие от генераторов переменного тока заключалось в неподвижных электромагнитах, создающих магнитное поле. Электродвижущая сила (ЭДС) формировалась в обмотках вращающегося ротора. Ток снимался с изолированных полуколец, что обеспечивало напряжение только одной полярности на каждой щетке. Недостатками таких генераторов были сложность конструкции щеточно-коллекторного узла и низкая надежность из-за высокого тока на контактах между щетками и коллекторными пластинами.
С развитием промышленности и появлением мощных полупроводниковых диодов генераторы постоянного тока начали заменять генераторами переменного тока с полупроводниковыми выпрямителями. Первые выпрямители для автомобильных генераторов были селеновыми, отличавшимися большими размерами и низкой рабочей температурой, что не позволяло размещать их внутри генератора.
Первые регуляторы напряжения имели вибрационную конструкцию и представляли собой реле, регулирующее ток возбуждения частыми разрывами цепи, питающей катушку ротора. Эти устройства часто называют реле-регуляторами. Они имели нормально замкнутые контакты, подающие питание на катушку якоря. При увеличении напряжения в бортовой сети обмотка реле притягивала сердечник, разрывая цепь питания якоря. Это снижало выходное напряжение генератора, реле теряло удержание сердечника, и цепь питания ротора вновь замыкалась.
Позже вибрационные регуляторы были заменены полупроводниковыми устройствами на дискретных элементах, а затем интегральными регуляторами напряжения, которые стали настолько компактными, что их начали объединять с щетками и устанавливать в корпус генератора.
Надежность генераторов
Наибольшее влияние на надежность и срок службы автомобильных генераторов оказывает качество подшипников ротора, щеточно-коллекторного узла и изоляции обмоток. Первый и последний фактор зависит главным образом от уровня технологии производства комплектующих. Воздействие второго стремятся устранить, разрабатывая бесконтактные индукторные генераторы с укороченными полюсами. Такие генераторы уже несколько десятков лет используют на тракторах и на сельхозтехнике. На автомобилях они пока не применяются из-за того, что еще не найдены пути ликвидации их главных недостатков: небольшой удельной мощности, большой амплитуды пульсации напряжения и значительного магнитного шума. Надежность же их заметно выше, чем у их предшественников, обладающих щетками.
Современные технологии в генераторах автомобилей
Современные генераторы автомобилей, также известные как альтернаторы, претерпели значительные изменения благодаря внедрению новых технологий и материалов. Эти усовершенствования направлены на повышение эффективности, надежности и долговечности генераторов, что, в свою очередь, способствует улучшению работы всего электрического оборудования автомобиля.
Одной из ключевых технологий, используемых в современных генераторах, является применение электронного регулятора напряжения. В отличие от старых моделей, которые использовали механические регуляторы, электронные устройства обеспечивают более точное управление выходным напряжением. Это позволяет избежать перегрузок и продлить срок службы аккумулятора, а также других электрических компонентов автомобиля.
-
Читайте также:
Еще одной важной инновацией является использование магнитов постоянного тока вместо традиционных обмоток. Генераторы с постоянными магнитами более компактны и легки, что способствует снижению общего веса автомобиля и улучшению его топливной эффективности. Кроме того, такие генераторы обеспечивают более высокую выходную мощность при меньших оборотах двигателя, что делает их особенно полезными для современных автомобилей с малым объемом двигателя.
Современные генераторы также часто оснащаются интеллектуальными системами управления, которые могут адаптироваться к изменяющимся условиям работы. Эти системы способны отслеживать состояние аккумулятора и других электрических систем, автоматически регулируя уровень генерации в зависимости от потребностей. Это не только повышает эффективность работы генератора, но и снижает риск его перегрева и выхода из строя.
Важным аспектом современных генераторов является использование высококачественных материалов, таких как легированные стали и специальные сплавы, которые обеспечивают большую прочность и устойчивость к коррозии. Это позволяет генераторам работать в более жестких условиях, что особенно актуально для автомобилей, эксплуатируемых в сложных климатических условиях.
Наконец, стоит отметить, что современные генераторы часто интегрируются с гибридными и электрическими системами. Это позволяет не только генерировать электричество для работы традиционных систем автомобиля, но и подзаряжать аккумуляторы для гибридных и электрических автомобилей, что делает их более универсальными и эффективными.
Таким образом, современные технологии в генераторах автомобилей значительно увеличивают их производительность и надежность, что является важным шагом вперед в развитии автомобильной электроники и технологий в целом.
Вопрос-ответ
Как работает генератор в машине простыми словами?
Как работает генератор авто? Функциональность генератора автомобиля базируется на преобразовании механической энергии оборотов коленвала в переменную электроэнергию. Кругообороты якоря (с магнитным полем) в статоре вызывают индуцирование магнитного поля в переменный ток. Он образовывается на статорных обмотках.
Как возбуждается автомобильный генератор?
Принцип системы возбуждения генератора заключается в преобразовании переменного тока в постоянный. Для этого применяется метод выпрямления с понижением частоты. Постоянный ток обеспечивает наличие магнитного поля вокруг ротора. Ротор создает вращающееся магнитное поле, становясь обмоткой возбуждения.
Каков принцип действия генератора?
Принцип работы генератора заключается в преобразовании механической энергии в электрическую путем вращения проволочной катушки в магнитном поле. Электрический ток вырабатывается и тогда, когда силовые линии движущегося магнита пересекают витки проволочной катушки.
Как ведет себя машина при неисправном генераторе?
При неисправном генераторе машина может испытывать проблемы с зарядкой аккумулятора, что приведет к его разрядке. В результате могут возникнуть трудности с запуском двигателя, а также отключение электрооборудования, такого как фары и радио. В конечном итоге, если генератор не будет исправлен, автомобиль может остановиться и не завестись.
-
Читайте также:
Советы
СОВЕТ №1
Регулярно проверяйте состояние аккумулятора. Генератор автомобиля отвечает за зарядку аккумулятора, поэтому важно следить за его состоянием. Если аккумулятор старый или имеет повреждения, это может негативно сказаться на работе генератора.
СОВЕТ №2
Обратите внимание на ремень генератора. Убедитесь, что он не изношен и правильно натянут. Слабый или поврежденный ремень может привести к недостаточной производительности генератора и, как следствие, к проблемам с электрической системой автомобиля.
СОВЕТ №3
Следите за уровнем зарядки. Используйте вольтметр для проверки напряжения на клеммах аккумулятора. В норме оно должно находиться в пределах 13.5-14.5 В при работающем двигателе. Если напряжение ниже, это может указывать на неисправность генератора.
СОВЕТ №4
Не игнорируйте предупреждающие сигналы. Если на приборной панели загорелась лампочка, указывающая на проблемы с зарядкой, не откладывайте диагностику. Это может помочь избежать более серьезных поломок и затрат на ремонт в будущем.
