Конструирование прямотока своими руками

В статье рассмотрим процесс самостоятельного конструирования прямотока на выхлопе автомобиля. Это улучшит характеристики транспортного средства и сэкономит на услугах автосервисов. Прямоточные системы обеспечивают свободный выход отработанных газов, что увеличивает мощность двигателя и улучшает звук выхлопа. Поделимся тонкостями выполнения работ, необходимыми материалами и инструментами, а также полезными советами для успешного и безопасного тюнинга.

Модернизация выхлопа или что такое прямоток

Сегодня множество тюнинг-ателье улучшает выхлопные системы автомобилей. Мастера AMG доработали Mercedes-Benz, превратив некоторые модели в спортивные версии, заслуживающие положительных отзывов. Как владельцам обычных машин с стандартными глушителями достичь аналогичного результата?

Прямоточная система может преобразить «скромную» машину в настоящего «хищника». Все работы по модернизации выхлопной системы можно выполнить самостоятельно, не тратя много денег. Потребуются лишь специальные инструменты, ключи, отвертки и необходимые материалы.

Согласно статистике, большинство автовладельцев, заинтересованных в тюнинге выхлопа, — владельцы отечественных автомобилей. Автомобилисты с «шестерками», «семерками», «девятками» и другими моделями АвтоВАЗа стремятся не отставать от более престижных BMW или Mercedes, модернизируя свои машины для достижения заметных результатов.

Модернизация отечественных автомобилей, особенно старых, оправдана. Такие машины не так жалко, как иномарки, и в случае неудачи это не приведет к значительным финансовым потерям. Если все сделать правильно, результат может быть потрясающим и эффективным.

Эксперты в области автотюнинга отмечают, что конструирование прямотока своими руками требует не только знаний, но и тщательной подготовки. Важно понимать, что правильный выбор материалов и компонентов напрямую влияет на эффективность работы системы. Специалисты рекомендуют начинать с изучения теории, чтобы избежать распространенных ошибок. Также стоит обратить внимание на соответствие конструкции требованиям законодательства, так как несанкционированные изменения могут привести к проблемам с инспекцией. Кроме того, эксперты подчеркивают, что качественная установка прямотока может значительно улучшить характеристики автомобиля, однако важно соблюдать баланс между мощностью и комфортом. В конечном итоге, успешный проект зависит от тщательного планирования и внимательного подхода к каждому этапу работы.

Прямоток своими руками ,звук бомба !!! Honda vfr1200

В чем отличие

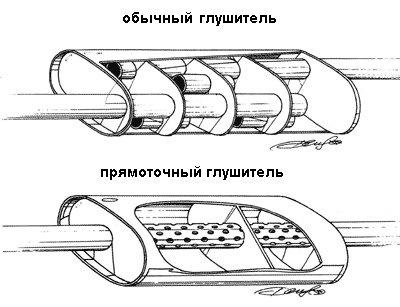

Но, как сделать прямоток, настолько ли это легко? Прямоток – это труба, не имеющая изгибов, хотя в некоторых местах возможны небольшие расширения и сужения размеров. Таким образом, выхлоп данного типа дает возможность «отработке» вылетать без каких-либо препятствий.

Напротив, стандартный глушитель, который устанавливается на гражданские версии авто, представляет собою систему, снижающую шум от выбросов газа. По этой причине в такой трубе очень много изгибов и неровностей.

Прямоточный глушитель своими руками делается просто, без использования сложных схем. Он априори был создан для спорткаров. Мощность силовой установки повышалась за счет устранения импеданса, выходящих через глушитель газов. А вот цель снизить шумность, как на обычных моделях авто, перед инженерами спортивных каров не ставилась.

Если посмотреть на глушитель спорткаров, предназначенных чисто для соревновательных целей, то это просто труба прямого типа с постоянным диаметром. На некоторых моделях, например Субару, размер трубы может сужаться и расширятся, что дает возможность понижать уровень шума.

Итак, получается что изначальной и основной функцией прямоточной ВС становилось увеличение тяги мотора, без оказания влияния на понижение шума. Последний воспринимался лишь как побочное явление.

А вот в гражданском тюнинге такого не сделаешь. Да, можно значительно повысить мощность ДВС с помощью прямотока, но надо еще и подумать об уровне шума, имеющего максимальное разрешение, согласно законам и нормам.

Сегодня известно довольно много способов того, как тихий глушитель превратить в более шумный, одновременно повышая силу и мощь двигателя. Многие приемы были придуманы народными умельцами. Они просты, надежны и зачастую эффективны.

Интересные факты

Вот несколько интересных фактов о конструировании прямотока своими руками:

1. Принцип работы: Прямоточные системы работают по принципу увеличения скорости выхлопных газов, что позволяет улучшить отвод тепла и повысить мощность двигателя. Это достигается за счет уменьшения сопротивления потоку, что делает конструкцию более эффективной.

2. Материалы: Для создания прямотока своими руками часто используются нержавеющая сталь или титановый сплав. Эти материалы не только устойчивы к коррозии, но и способны выдерживать высокие температуры, что критично для выхлопной системы.

3. Звук и эстетика: Один из самых заметных эффектов от установки прямотока — это изменение звука выхлопа. Многие автолюбители ценят глубокий и агрессивный звук, который придает автомобилю спортивный характер. Кроме того, сам процесс создания прямотока позволяет владельцам автомобилей проявить свою индивидуальность и креативность в дизайне.

флейта на прямоток глушителя своим руками

Популярный способ установки прямотока

Один из способов преобразования стандартного глушителя в спортивный вариант требует следующих материалов и инструментов:

1. Железная труба диаметром 52 мм — оптимальный выбор для автомобилей ВАЗ с двигателем 1.6 л.
2. Сварочный аппарат.
3. Болгарка с диском для резки металла.
4. Металлические ершики — 50-60 штук.

Примечание. Ершики можно купить в любом хозяйственном магазине. Это губки для чистки посуды.

Теперь перейдем к процессу тюнинга:

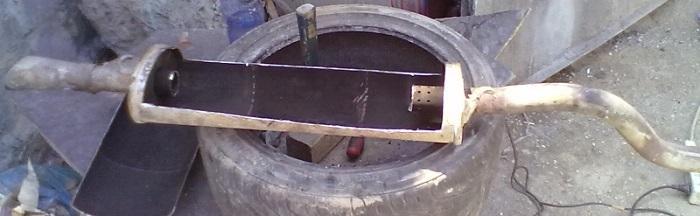

1. Демонтируйте старый глушитель. С помощью болгарки вырежьте желоб в резонаторе по всей длине.

Внимание. Это создаст выемку для доступа ко всем внутренним элементам резонатора.

2. Удалите все внутренние детали резонатора с помощью болгарки. Это могут быть ребра жесткости и сваренные трубки.

Важно. Вырезайте трубки не до конца, оставляя по 3-4 см с каждой стороны для сварки новой трубы.

3. Обрежьте подготовленную трубу в соответствии с размерами. Длина должна соответствовать расстоянию между спиленными концами резонаторных труб.

4. На трубе сделайте множество отверстий с интервалом 1,5-2 см.

Совет. Для отверстий можно использовать дрель, но быстрее сделать надрезы болгаркой, чтобы получился узор, напоминающий елочку.

5. Приварите отрезок трубы к концам резонаторных трубок.
6. Заполните свободное пространство внутри резонатора ершиками.
7. Приварите обратно вырезанную наружную часть резонатора, «крышку».
8. Обрежьте конец глушителя.

Примечание. Удалите часть, которая идет от резонатора до выхода отработанных газов.

9. Приварите новый отрезок трубы диаметром 52 мм длиной примерно полметра.

Финальные черты

Эксперты рекомендуют тщательно зачистить глушитель, а затем обработать его грунтовкой и краской. Это поможет значительно повысить срок его эксплуатации. Делать это нужно перед установкой.

В итоге мы узнали, как сделать прямоток своими руками быстро и просто. Конечно, гарантировать, что новый глушитель будет тихий, мы не можем. Зато мощность силового агрегата повысится в несколько раз, возрастет динамика автомобиля.

Изготовление прямоточного глушителя

Советы по выбору материалов для конструирования

При конструировании прямотока своими руками выбор материалов играет ключевую роль в достижении желаемых характеристик и долговечности изделия. Правильный выбор обеспечит не только высокую производительность, но и надежность работы системы. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе материалов.

1. Тип материала: Для изготовления прямотока чаще всего используются нержавеющая сталь, алюминий и композитные материалы. Нержавеющая сталь обладает высокой прочностью и устойчивостью к коррозии, что делает её идеальным выбором для высоких температур. Алюминий легче и дешевле, но менее устойчив к высоким температурам. Композитные материалы могут предложить отличные характеристики, но требуют более сложной технологии обработки.

2. Толщина стенок: Толщина стенок материала также имеет значение. Слишком тонкие стенки могут привести к деформации и снижению прочности конструкции, особенно при высоких температурах и давлениях. Рекомендуется использовать материалы с толщиной стенок не менее 1-2 мм для обеспечения надежности.

3. Теплопроводность: Важно учитывать теплопроводность материала. Нержавеющая сталь и алюминий имеют разные коэффициенты теплопроводности, что может повлиять на распределение температуры в системе. Для достижения оптимальных результатов стоит выбирать материалы, которые обеспечивают равномерное распределение тепла.

4. Устойчивость к коррозии: Прямотоки подвергаются воздействию высоких температур и агрессивных веществ, поэтому устойчивость к коррозии является важным фактором. Нержавеющая сталь, особенно марки AISI 304 и AISI 316, обладает высокой коррозионной стойкостью, что делает её предпочтительным выбором для большинства приложений.

5. Способ обработки: Обратите внимание на то, как будет обрабатываться выбранный материал. Некоторые материалы требуют специального оборудования для резки и сварки, что может увеличить стоимость проекта. Например, нержавеющая сталь требует более мощных сварочных аппаратов и специальных электродов.

6. Доступность и стоимость: Не забывайте о доступности материалов и их стоимости. Иногда более дорогие, но качественные материалы могут оказаться более выгодными в долгосрочной перспективе, так как они обеспечивают большую надежность и долговечность конструкции.

7. Эстетические качества: Если ваш прямоток будет виден, стоит обратить внимание на внешний вид материалов. Нержавеющая сталь имеет привлекательный блестящий вид, в то время как алюминий может быть окрашен в различные цвета. Композитные материалы могут иметь разнообразные текстуры и отделки, что позволяет создать уникальный внешний вид.

В заключение, выбор материалов для конструирования прямотока своими руками требует внимательного подхода и учета множества факторов. Правильный выбор обеспечит не только высокую производительность, но и долговечность вашей конструкции, что в конечном итоге приведет к удовлетворению от проделанной работы.

Вопрос-ответ

В чем минус прямотока?

Недостатки прямотока. Во-первых, это высокий уровень шума, издаваемый работающим двигателем. Во-вторых, изрядные проблемы возникнут у владельца усовершенствованного автомобиля из-за повышенного содержания вредных примесей в выхлопных газах и шума.

Почему запрещен прямоток?

Запрет на прямотоки объясняется в приложениях к Основным положениям по допуску транспортных средств к эксплуатации и обязанностям должностных лиц по обеспечению безопасности дорожного движения.

Сколько прибавляет мощности прямоток?

Таким образом, благодаря данным различиям прямоточный глушитель позволяет лучше вентилировать камеру сгорания и выпускать отработанные газы. Таким образом и достигается прирост мощности до 15% по причине увеличения КПД работы двигателя.

Советы

СОВЕТ №1

Перед началом конструирования прямотока тщательно изучите материалы и инструменты, которые вам понадобятся. Используйте качественные нержавеющие или титановые трубы, чтобы обеспечить долговечность и устойчивость к высоким температурам.

СОВЕТ №2

Обратите внимание на диаметр и длину прямотока. Эти параметры влияют на производительность вашего автомобиля. Изучите рекомендации по оптимальным размерам для вашего конкретного двигателя и модели автомобиля.

СОВЕТ №3

Не забывайте о правильной системе крепления. Убедитесь, что все соединения надежны и герметичны, чтобы избежать утечек выхлопных газов. Используйте специальные хомуты и прокладки для обеспечения надежности конструкции.

СОВЕТ №4

После завершения сборки проведите тестирование системы. Убедитесь, что прямоток работает эффективно и не создает лишнего шума. При необходимости внесите корректировки, чтобы добиться оптимального звучания и производительности.
