Как устроена подвеска современного автомобиля простыми словами

Подвеска автомобиля – ключевая система, обеспечивающая комфорт и безопасность. Она связывает кузов с колесами, гасит удары и вибрации на неровной дороге, а также обеспечивает стабильность и управляемость. В этой статье разберем устройство подвески, ее элементы и их значение для работы автомобиля. Понимание работы подвески поможет лучше ориентироваться в технических характеристиках и принимать обоснованные решения при обслуживании.

Строение

Автомобили должны соответствовать множеству требований: управляемость, устойчивость, низкий уровень шума, комфорт и безопасность. Для достижения этих характеристик инженерам необходимо тщательно проработать конструкцию подвески.

Не существует универсального решения; каждый производитель применяет свои подходы и технологии. Однако все типы подвесок включают следующие элементы:

• Упругий компонент.
• Направляющая система.
• Стабилизатор устойчивости.
• Амортизаторы.
• Колесная опора.
• Крепежные элементы.

Современная подвеска автомобиля представляет собой сложную систему, которая обеспечивает комфорт и безопасность во время движения. Эксперты отмечают, что основная задача подвески — это сглаживание неровностей дороги и поддержание контакта колес с поверхностью. Она состоит из нескольких ключевых компонентов: пружин, амортизаторов и рычагов. Пружины поглощают удары и колебания, а амортизаторы контролируют движение пружин, предотвращая раскачивание кузова.

Существуют разные типы подвесок, такие как независимая и зависимая, каждая из которых имеет свои преимущества. Независимая подвеска обеспечивает лучшее сцепление колес с дорогой, что особенно важно на поворотах. В то же время зависимая подвеска чаще используется на более простых автомобилях и обеспечивает надежность и простоту конструкции. В целом, правильно настроенная подвеска играет ключевую роль в управляемости автомобиля и его общей безопасности.

Назначение и состав ходовой части 1 ч

Упругий элемент

Автомобильная подвеска содержит упругие элементы, изготовленные из металла и неметаллические части. Они необходимы для перераспределения ударной нагрузки, получаемой колесами при встрече с неровностями дороги. К металлическим упругим деталям относятся рессоры, торсионы и пружины. Неметаллические элементы — это резиновые отбойники и буферы, пневматические и гидропневматические камеры.

Интересные факты

Вот несколько интересных фактов о подвеске современного автомобиля:

1. Амортизаторы и пружины: Подвеска автомобиля состоит из амортизаторов и пружин, которые работают вместе, чтобы смягчить удары от неровностей дороги. Пружины поглощают энергию от ударов, а амортизаторы контролируют движение пружин, предотвращая “качание” автомобиля.

2. Типы подвески: Существует несколько типов подвески, включая независимую и зависимую. Независимая подвеска позволяет каждому колесу двигаться независимо от других, что улучшает управляемость и комфорт. Зависимая подвеска, как правило, проще и дешевле, но может ухудшать комфорт на неровных дорогах.

3. Регулируемая подвеска: Современные автомобили могут быть оснащены регулируемой подвеской, которая позволяет водителю изменять жесткость и высоту подвески в зависимости от условий вождения. Это дает возможность адаптировать автомобиль для спортивной езды или для комфортной поездки по городу.

Виды и типы подвесок автомобилей.Обзор.

Металлические объекты

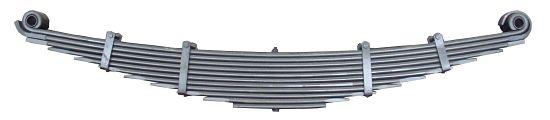

Исторически первыми в автомобильной подвеске появились рессоры — металлические полосы различной длины, соединенные между собой. Они эффективно перераспределяют нагрузку и обладают хорошими амортизирующими свойствами, чаще всего применяются в ходовой части грузовых автомобилей.

Торсионы — это наборы стержней или пластин, работающие на принципе скручивания. Обычно их устанавливают на задней подвеске автомобилей, активно используют японские и американские производители внедорожников.

Металлические пружины — неотъемлемая часть подвески современных автомобилей. Эти элементы могут иметь как постоянную, так и переменную жесткость, что зависит от геометрии прута. Если диаметр прута изменяется по длине, пружина имеет переменную жесткость; в противном случае упругость остается постоянной.

Неметаллические объекты

Упругие неметаллические детали используются совместно с металлическими. Резиновые элементы – отбойники и буферы – не только участвуют в перераспределении динамических нагрузок, но и амортизируют.

Пневматические и гидропневматические камеры используются в конструкциях активных подвесок. Их действие определяется свойствами только сжатого воздуха (пневмокамеры) или газа и жидкости (гидропневматические камеры). Эти упругие элементы дают возможность менять клиренс транспортного средства и жесткость системы амортизации автоматически. Кроме того, они обеспечивают высокую плавность хода. Первыми были разработаны гидропневматические камеры. Они появились на машинах марки Citroen в 1950-х годах. Сегодня пневматическими и гидропневматическими подвесками опционно оснащают авто бизнес-класса: Mercedes-Benz, Audi, BMW, Volkswagen, Bentley, Lexus, Subaru и др.

Направляющая часть

Направляющие компоненты подвески — стойки, рычаги и шарнирные соединения. Их основные задачи:

• Фиксация колес в правильном положении.
• Поддержка направления движения колес.
• Связь между системой амортизации и кузовом автомобиля.
• Передача движения от колес к кузову.

Стабилизатор поперечной устойчивости

Подвеска автомобиля не обеспечивала бы транспортному средству необходимой устойчивости без стабилизирующего устройства. Оно борется с центробежной силой, стремящейся опрокинуть машину при повороте, и уменьшает крены кузова.

В техническом отношении стабилизатор поперечной устойчивости – это торсион, связывающий систему амортизации и кузов. Чем выше его жесткость, тем лучше авто держит дорогу. С другой стороны, излишняя упругость стабилизатора уменьшает ход подвески и снижает плавность движения транспортного средства.

Стабилизаторами поперечной устойчивости оснащают, как правило, обе оси машины. Но если задняя подвеска автомобиля торсионная, устройство устанавливают только спереди. Полностью отказаться от него смогли инженеры Mercedes-Benz. Они разработали особый тип адаптивной подвески с электронным контролем положения кузова.

Амортизирующие устройства

Чтобы уменьшить резкие колебания, подвеска оснащается амортизаторами — пневматическими цилиндрами или цилиндрами с рабочей жидкостью. Существует два основных типа амортизаторов:

• Односторонние.
• Двусторонние.

Односторонние амортизаторы длиннее двусторонних, что обеспечивает более плавный ход. Однако на неровных дорогах они не успевают вернуть подвеску в исходное положение перед следующей неровностью, что может привести к «пробиванию» подвески. Поэтому двусторонние «гасители колебаний» более популярны.

Колесная опора

Опоры колес необходимы для принятия и перераспределения нагрузок, приходящихся на колеса.

Крепежи

Крепежные элементы обеспечивают целостность подвески автомобиля. Существуют три основных типа соединений:

• Болтовые.
• Шарнирные.
• Эластичные.

Болтовые крепежи создают жесткое соединение для неподвижных компонентов. Шарнирные соединения, например, шаровые опоры, важны для передней подвески, позволяя колесам правильно поворачиваться. Эластичные крепежи, такие как сайлент-блоки и резино-металлические втулки, соединяют детали, фиксируют их к кузову, уменьшают вибрации и снижают шум.

Компоненты ходовой части автомобиля взаимосвязаны и часто выполняют несколько функций, поэтому классификация запчастей по группам условна.

Подвеска автомобиля

Типы подвесок

Современные автомобили оснащены различными типами подвесок, каждая из которых имеет свои особенности и предназначение. Основные типы подвесок можно разделить на две категории: передние и задние. Рассмотрим подробнее каждый из них.

1. Макферсон

Подвеска Макферсон является одним из самых распространенных типов передней подвески. Она состоит из стойки амортизатора и пружины, которые объединены в одно целое. Это конструктивное решение позволяет значительно упростить процесс сборки и снизить вес автомобиля. Подвеска Макферсон обеспечивает хорошую управляемость и комфорт при движении, но может иметь ограничения по жесткости и устойчивости на высоких скоростях.

2. Двойной поперечный рычаг

Двойной поперечный рычаг – это более сложная конструкция, которая состоит из двух рычагов, соединенных с кузовом автомобиля и колесом. Этот тип подвески обеспечивает отличную управляемость и стабильность на дороге, а также позволяет лучше контролировать угол наклона колес. Однако такая подвеска требует больше места и может быть дороже в производстве.

3. Многорычажная подвеска

Многорычажная подвеска используется как на передней, так и на задней оси автомобилей. Она состоит из нескольких рычагов, которые обеспечивают более точное управление колесами и лучшее сцепление с дорогой. Этот тип подвески позволяет добиться высокой степени комфорта и управляемости, но также требует значительных затрат на производство и обслуживание.

4. Задняя подвеска

На задней оси автомобилей также используются различные типы подвесок. Одним из самых распространенных является торсионная подвеска, которая использует торсионные балки для обеспечения жесткости и устойчивости. Этот тип подвески прост в конструкции и обеспечивает хорошую управляемость, но может быть менее комфортным на неровных дорогах.

Другим распространенным вариантом является многорычажная задняя подвеска, которая обеспечивает отличную управляемость и комфорт. Она позволяет лучше контролировать движение колес и минимизировать влияние неровностей дороги на кузов автомобиля.

Каждый из этих типов подвесок имеет свои преимущества и недостатки, и выбор конкретного решения зависит от целей и задач, которые ставятся перед автомобилем. Важно понимать, что подвеска – это не просто элемент конструкции, а ключевой компонент, который влияет на безопасность, комфорт и управляемость автомобиля.

Вопрос-ответ

Как устроена подвеска автомобиля?

Подвеска состоит из пружин, которые накапливают кинетическую энергию, возникающую в результате трения при движении автомобиля на высокой скорости по ухабистой дороге. Эта энергия передается амортизаторам, которые, в свою очередь, преобразуют ее в тепловую энергию.

Как работает современная подвеска?

В большинстве современных автомобильных подвесок над каждым колесом установлена пружина, которая поглощает энергию при наезде колеса на неровность. На каждое колесо приходится по одной пружине, и они располагаются либо рядом с пружиной, либо внутри неё — в этом случае их называют стойками.

Что включает в себя подвеска автомобиля?

Подвеска входит в состав ходовой части автомобиля. В подвеске автомобиля можно выделить три группы элементов: направляющие — рычаги, упругие — пружины и стабилизаторы, и демпфирующие — амортизаторы.

Советы

СОВЕТ №1

Изучите основные компоненты подвески: амортизаторы, пружины, рычаги и стабилизаторы. Понимание их функций поможет вам лучше разобраться в том, как подвеска влияет на комфорт и управляемость автомобиля.

СОВЕТ №2

Обратите внимание на тип подвески вашего автомобиля. Существует несколько видов, таких как независимая и зависимая подвеска. Зная, какая система установлена, вы сможете лучше оценить ее преимущества и недостатки в различных условиях эксплуатации.

СОВЕТ №3

Регулярно проверяйте состояние подвески. Износ амортизаторов и пружин может привести к ухудшению управляемости и безопасности. Периодические осмотры помогут выявить проблемы на ранней стадии и избежать дорогостоящего ремонта.

СОВЕТ №4

Не забывайте о влиянии подвески на расход топлива. Неправильная настройка или поврежденные элементы могут увеличить сопротивление и, как следствие, расход топлива. Поддерживайте подвеску в хорошем состоянии для экономии на топливе.
