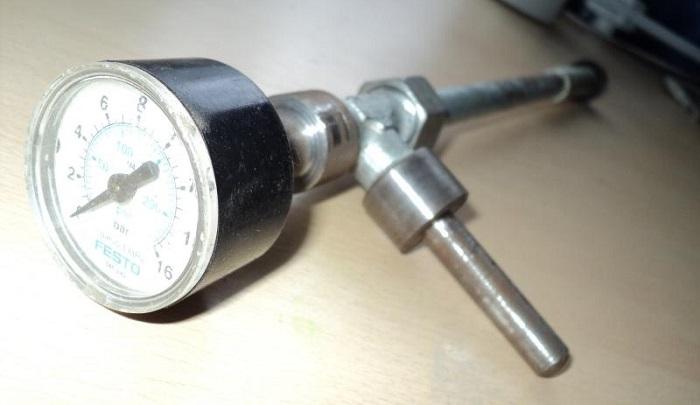

В этой статье мы покажем, как сделать компрессометр своими руками из простых материалов, например, свечи зажигания. Компрессометр — важный инструмент для диагностики двигателя, который измеряет давление в цилиндрах и помогает выявить проблемы, такие как износ поршневых колец или утечки в клапанах. Мы рассмотрим конструкцию устройства, необходимые детали и процесс сборки, что позволит сэкономить на покупке готового инструмента и получить полезный опыт в ремонте автомобиля.
Что потребуется для компрессометра
Вот список компонентов для самостоятельного изготовления компрессометра:
- Манометр с диапазоном 0-30 кгс/см².
- Переходник из латуни или меди.
- Два вентиля от грузового автомобиля.
- Медная или латунная трубка с внутренним диаметром 10–15 мм.
- Латунный или медный тройник с внутренним диаметром 8–10 мм.
- Резиновая насадка или резиновый шланг высокого давления с набором переходников.
- Паяльник.
- Газовая горелка.
- Канифоль (флюс).
- Припой ПОС 40 или ПОС 60.
Основной элемент компрессометра — манометр. Для проверки бензиновых двигателей подойдет прибор с диапазоном до 15 атмосфер. Универсальный измеритель должен иметь шкалу до 30 атмосфер. Такой манометр можно недорого найти в местах, где остались старые советские грузовики. Рекомендуется протестировать его, подключив к источнику давления и эталонному манометру для выявления погрешности. Вентили от камер нужны для создания обратного и спускного клапанов. Переходник, трубка и тройник соединяют все компоненты. Резиновая насадка обеспечивает надежное прилегание к отверстию для свечи.
Создание компрессометра своими руками — задача, требующая определенных навыков и знаний. Эксперты отмечают, что для успешной реализации проекта необходимо использовать качественные материалы, такие как манометр, который способен выдерживать высокое давление, и подходящие соединительные элементы. Важно правильно рассчитать объем камеры, чтобы обеспечить точность измерений. Также рекомендуется обратить внимание на герметичность всех соединений, так как утечки воздуха могут привести к искажению результатов. Кроме того, специалисты советуют протестировать устройство на эталонном компрессометре, чтобы убедиться в его надежности и точности. Такой подход позволит не только сэкономить средства, но и получить уникальный инструмент, адаптированный под конкретные нужды.
Как сделать компрессометр
Чтобы сделать самодельный компрессометр, припаяйте к одной из продольных сторон тройника переходник. Затем выкрутите золотник из любого вентиля, разберите и обрежьте 2–4 витка пружины. Это необходимо, чтобы обратный клапан открывался даже от нажима воздухом. Затем разберите второй вентиль и припаяйте к штырьку золотника удлинитель, в качестве которого можно использовать кусочек гвоздя со шляпкой. Это необходимо, чтобы облегчить сброс давления с помощью спускного клапана. Соберите вентили, затем припаяйте обратный клапан к продольному концу тройника, а спускной к поперечному. Отрежьте кусок трубки длиной 20 см и припаяйте его к тройнику поверх обратного клапана.
Чтобы соединить латунные или медные детали, их необходимо облудить. Для этого нагревайте их с помощью горелки, затем паяльником наносите канифоль и припой. Не оставляйте необлуженных участков. Не делайте лужение толще 1 мм. Если детали одинакового диаметра, то необходимо сделать усилители – отрезать кусок трубы, разрезать его вдоль и облудить изнутри. Затем собрать детали по одной оси, наложить сверху усилитель и прогреть паяльником или горелкой до тех пор, пока припой лужения не расплавится. С противоположной стороны стыка наложите второй усилитель и таким же образом припаяйте его. Промежуток между усилителями и стыки с деталями залейте припоем.
Для насадки используйте маслостойкую жесткую резину. Диаметр насадки 2–3 см, длина 5 см. Заточите ее конусом с углом 90 градусов и насадите на трубку с помощью клея или герметика. Если вы решили использовать резьбовые насадки (они повышают точность измерения), то используйте тормозные шланги от легковых автомобилей, они без проблем выдерживают давление в 30 кгс/см2. В этом случае придется напаять на трубку латунный переходник, соответствующий резьбе наконечника шланга. Также придется заказать у токаря или найти готовые латунные переходники, соответствующие резьбе отверстия для свечи зажигания или накаливания.
| Компонент | Функция | Альтернатива/Замена |
|---|---|---|
| Манометр (0-10 бар) | Измерение давления | Манометр от автомобильного компрессора (с необходимой калибровкой) |
| Шланг высокого давления | Подключение к цилиндру двигателя | Прочный шланг от системы высокого давления (например, от системы омывателя фар) |
| Адаптер для свечного отверстия | Герметичное соединение с цилиндром | Самодельный адаптер из подходящей по диаметру металлической трубки и герметика |
| Герметик | Обеспечение герметичности соединения | Высокотемпературный силиконовый герметик |
| Фитинги | Соединение шланга и манометра | Фитинги от автомобильного компрессора |
Интересные факты
Вот несколько интересных фактов о том, как сделать компрессометр своими руками:
-
Принцип работы: Компрессометр измеряет давление в цилиндрах двигателя, что позволяет оценить состояние поршневых колец и клапанов. Для его создания можно использовать манометр, который обычно применяется в системах водоснабжения или отопления, что делает процесс доступным и экономичным.
-
Материалы: Для изготовления компрессометра можно использовать простые и доступные материалы, такие как старый манометр, резиновый шланг и адаптер для подключения к свечному отверстию. Это позволяет не только сэкономить деньги, но и проявить креативность в сборке устройства.
-
Точность измерений: Хотя самодельные компрессометры могут быть менее точными, чем профессиональные приборы, их можно откалибровать, используя эталонный манометр. Это позволяет повысить точность измерений и сделать самодельный прибор более надежным для диагностики состояния двигателя.
Вывод
Теперь вы знаете, как сделать компрессометр из доступных материалов, которые можно найти в гараже или на пунктах приема металлов. Этот прибор поможет в диагностике двигателя.
Читайте также:
Тестирование и калибровка компрессометра
После того как вы собрали компрессометр, важно провести его тестирование и калибровку, чтобы убедиться в его точности и надежности. Это позволит вам получить достоверные данные о состоянии двигателя вашего автомобиля.
1. Подготовка к тестированию
Перед началом тестирования убедитесь, что компрессометр полностью собран и все соединения надежно закреплены. Проверьте, нет ли утечек воздуха, так как это может повлиять на результаты измерений. Для этого можно использовать мыльный раствор: нанесите его на соединения, и если появятся пузырьки, значит, есть утечка.
2. Подготовка двигателя
Для тестирования компрессометра необходимо подготовить двигатель. Убедитесь, что он холодный, так как горячий двигатель может дать искаженные результаты. Снимите свечи зажигания, чтобы избежать ненужного сопротивления при измерении давления. Это также поможет избежать повреждений системы зажигания.
3. Проведение теста
Вставьте датчик компрессометра в отверстие для свечи зажигания одного из цилиндров. Убедитесь, что он плотно зафиксирован. Затем попросите кого-то прокрутить двигатель стартером на несколько секунд (обычно 5-10 секунд). Это позволит компрессометру зафиксировать максимальное давление в цилиндре.
Запишите показания компрессометра. Повторите процесс для каждого цилиндра, чтобы получить полную картину состояния двигателя. Сравните полученные значения с нормами, указанными в технической документации вашего автомобиля.
4. Калибровка компрессометра
-
Читайте также:
Если результаты тестирования показывают значительные отклонения от нормы, возможно, потребуется калибровка компрессометра. Для этого вам понадобится эталонный прибор, который показывает точные значения давления. Сравните показания вашего компрессометра с эталонным и, если необходимо, внесите коррективы в конструкцию или используйте дополнительные элементы для повышения точности измерений.
5. Устранение неисправностей
Если компрессометр показывает неправильные значения, проверьте все соединения и элементы конструкции на наличие повреждений или износа. Убедитесь, что манометр работает корректно и не забит. В случае необходимости замените неисправные детали или соберите компрессометр заново.
Тестирование и калибровка компрессометра — это важные этапы, которые помогут вам получить точные данные о состоянии двигателя и избежать ненужных затрат на его ремонт. Регулярное использование компрессометра позволит вам своевременно выявлять проблемы и поддерживать двигатель в хорошем состоянии.
Вопрос-ответ
Как замерить компрессию без компрессометра?
Без компресометра понадобится снять колесо машины и подготовить ключ. Далее вручную проворачивайте коленвал двигателя, пока в первом цилиндре не закончится такт сжатия (определить можно по совпадению меток). Затем поочередно ввертывайте свечи в другие цилиндры и также проворачивайте коленчатый вал.
Из чего состоит компрессометр?
Компрессометр состоит из манометра в защитном чехле, присоединительной втулки, втулки конусной резиновой, запорного клапана. 5.1. Запрещается отнимать компрессометр от свечного отверстия во время вращения коленчатого вала.
Как называется штука, которая измеряет компрессию?
Компрессометр: простой способ диагностики мотора.
Как понять, что компрессометр неисправен?
Признаками ее повреждения могут быть белый дым из выхлопной трубы, пузырьки в расширительном бачке или масляная эмульсия на щупе. В таком случае потребуется демонтаж головки блока для детального осмотра и замены прокладки.
Советы
СОВЕТ №1
Перед началом сборки компрессометра убедитесь, что у вас есть все необходимые материалы и инструменты. Вам понадобятся: манометр, трубка, адаптер для подключения к свече зажигания и герметик. Подготовьте рабочее место, чтобы избежать потери деталей и облегчить процесс сборки.
-
Читайте также:
СОВЕТ №2
При выборе манометра обратите внимание на его диапазон измерений. Для большинства автомобилей подойдет манометр с диапазоном от 0 до 15 бар. Это обеспечит точность измерений и позволит избежать повреждений устройства при высоких давлениях.
СОВЕТ №3
При соединении всех компонентов используйте герметик для предотвращения утечек воздуха. Это особенно важно, так как даже небольшие утечки могут привести к неправильным показаниям компрессометра. Убедитесь, что все соединения плотно зафиксированы.
СОВЕТ №4
После сборки компрессометра проведите тестирование на исправном двигателе. Это поможет убедиться в правильности работы устройства и точности измерений. Если вы заметили какие-либо отклонения, проверьте все соединения и исправьте возможные ошибки в конструкции.
