Регулятор холостого хода (РХХ) обеспечивает стабильную работу двигателя на холостом ходу. Неисправности РХХ могут вызвать нестабильные обороты, затрудненный запуск и повышенный расход топлива. В статье рассмотрим признаки неисправности РХХ, методы диагностики и возможные поломки, что поможет своевременно выявить и устранить проблемы для надежной работы автомобиля.
Признаки неисправности РХХ
Признаки неисправности регулятора холостого хода:
- Двигатель не стабильно поддерживает холостой ход: обороты могут неожиданно повышаться, замирать и вновь приходить в норму.
- На холостом ходу двигатель работает неравномерно, проявляя троение.
- Не происходит адекватной компенсации увеличенной нагрузки на двигатель.
- Запуск двигателя затруднен; если для этого требуется нажатие на педаль акселератора, это может указывать на проблему с регулятором.
- Недостаточные или отсутствующие обороты для прогрева двигателя.
- Автомобиль глохнет на холостом ходу, при отпускании газа или переключении передач.
Эксперты отмечают, что распознать неисправный регулятор холостого хода (РХХ) можно по нескольким характерным признакам. Во-первых, одним из основных сигналов является нестабильная работа двигателя на холостом ходу: он может “прыгать” или глохнуть. Также стоит обратить внимание на повышенный расход топлива, который может указывать на неправильное регулирование смеси. Важно учитывать и поведение автомобиля при запуске: если двигатель запускается с трудом или требует длительного прогрева, это может свидетельствовать о проблемах с РХХ. Наконец, эксперты рекомендуют провести диагностику с помощью сканера, который поможет выявить ошибки, связанные с работой системы управления двигателем.
Роль в работе двигателя
Чтобы правильно распознать поломку регулятора, нужно понимать, как работает РХХ. Подробно устройство регулятора холостого хода и краткий процесс диагностики мы уже рассматривали, поэтому сейчас сосредоточимся только на роли в работе двигателя.

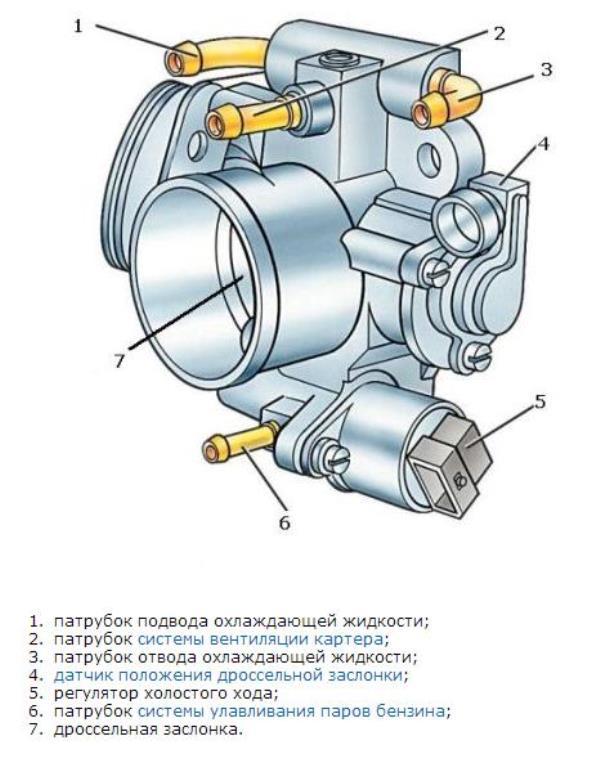

В системе жизнеобеспечения ДВС датчик холостого хода используется для регулировки подачи воздуха, проходящего мимо дроссельной заслонки (по байпасному каналу, начало которого расположено перед дроссельной заслонкой). При включении сразу многих потребителей электричества возрастает нагрузка на генератор и, как следствие, на сам мотор. Для поддержания стабильного холостого хода и напряжения зарядки аккумулятора, РХХ приоткрывает канал, пропуская больше воздуха в ДВС. Таким же способом реализуются повышенные обороты при прогреве ДВС.
https://youtube.com/watch?v=B3sKh9GvJZo
| Признак неисправности РХХ | Описание признака | Возможные причины неисправности |
|---|---|---|
| Нестабильные холостые обороты | Обороты двигателя плавают, резко изменяются, двигатель глохнет на холостом ходу. | Загрязнение РХХ, износ РХХ, неисправность датчика температуры охлаждающей жидкости (ДТОЖ), проблемы с системой зажигания, подсос воздуха. |
| Высокие холостые обороты | Двигатель работает на холостом ходу с повышенными оборотами. | Заедание РХХ в открытом положении, неисправность датчика положения дроссельной заслонки (ДПДЗ), неисправность регулятора холостого хода. |
| Низкие холостые обороты | Двигатель работает на холостом ходу с низкими оборотами, может глохнуть. | Заедание РХХ в закрытом положении, неисправность ДТОЖ, недостаток топлива, подсос воздуха. |
| Невозможность запуска двигателя | Двигатель не запускается или запускается с трудом. | Полный выход из строя РХХ, неисправность системы зажигания, проблемы с топливной системой. |
| Пропуски зажигания | Неравномерная работа двигателя, пропуски воспламенения в цилиндрах. | Неисправность РХХ, неисправность системы зажигания, неисправность форсунок. |
| Плохая динамика разгона | Тусклый разгон, снижение мощности двигателя. | Неисправность РХХ, неисправность датчиков, проблемы с топливной системой. |
Интересные факты
Вот несколько интересных фактов о том, как распознать неисправный регулятор холостого хода (РХХ):
-
Симптомы нестабильных оборотов: Один из самых явных признаков неисправного РХХ — это нестабильные обороты двигателя на холостом ходу. Если вы замечаете, что обороты колеблются, двигатель “дёргается” или глохнет при остановке, это может указывать на проблемы с РХХ.
-
Проблемы с запуском: Неисправный РХХ может затруднить запуск двигателя, особенно в холодную погоду. Если двигатель не может поддерживать стабильные обороты сразу после запуска, это может быть связано с неправильной работой регулятора холостого хода.
-
Ошибки в системе управления двигателем: Современные автомобили часто оснащены бортовыми системами диагностики, которые могут выявлять неисправности РХХ. Если на приборной панели загорается индикатор “Check Engine”, это может указывать на проблемы с регулятором холостого хода, и считывание кодов ошибок может помочь точно определить источник проблемы.
Поломки РХХ
Основные неисправности регулятора холостого хода:
- Проблемы с питанием из-за неисправностей в электропроводке или окисления контактов. Ненадежные соединения могут вызывать периодические сбои, что усложняет диагностику.
- Неправильный ход штока из-за загрязнений.
- Поломка электродвигателя.
- Повреждение уплотнительного кольца.
- Износ штока. Движение заслонки исправного регулятора должно быть плавным, без заеданий и проскальзывания в червячной передаче. Для оценки состояния штока и передачи рекомендуется ознакомиться с инструкцией по разборке регулятора.
Загрязнение штока — наиболее распространенная проблема. В процессе эксплуатации в каналах дроссельного узла накапливаются грязевые отложения. Если дроссельная заслонка долго не чистилась, проблемы с холостым ходом, скорее всего, связаны с нагаром на штоке регулятора. Для проверки необходимо снять регулятор с дроссельного узла и использовать очиститель карбюраторов.
Рекомендуем избегать загрязнения штока, так как это может привести к повышенной нагрузке на электродвигатель и повреждению элементов системы управления. Бывали случаи выхода из строя резистора электронного блока управления (ECU) из-за токовой перегрузки в канале регулирования, вызванной сопротивлением грязевых отложений и нагара. Стоимость нового резистора невысока, но для выявления неисправности требуется специальное диагностическое оборудование и квалификация специалиста.
Читайте также:
Диагностика РХХ
Существуют три вида системы стабилизации холостого хода:
- соленоидный (в разъеме всего 2 контакта);
- роторный (в разъеме 3 контакта);
- шаговый (в разъеме 4 контакта).

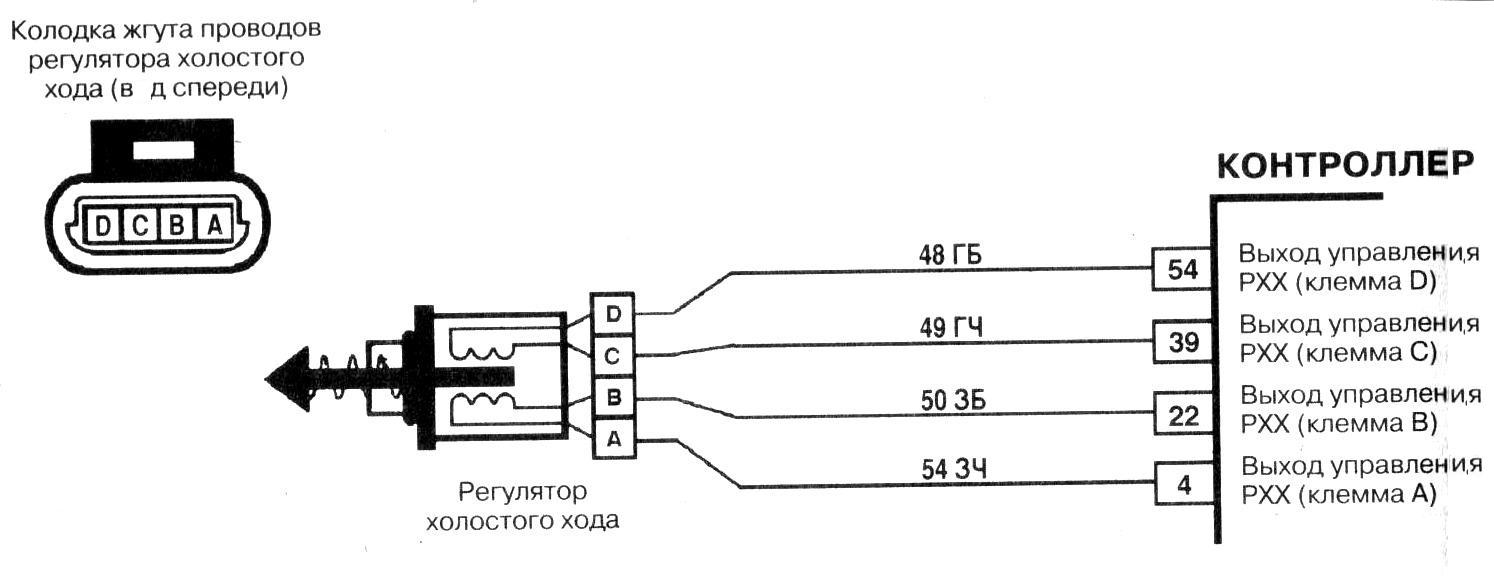

В современном автомобилестроении чаще всего применяется шаговый электродвигатель. В основе такого устройства расположен кольцевой магнит и 4 обмотки, расположенные под прямым углом относительно друг друга. Подача напряжения на определенные обмотки провоцирует вращательное движение ротора, который через червячную передачу двигает шток (шторку). Чтобы определить рабочий РХХ, нужно проверить состояние обмоток электродвигателя. Для этого необходимо замерить сопротивление на первых двух контактах и на вторых двух. Для измерения вам потребуются базовые навыки владения мультиметром, а также сам прибор.
Параметры:
- на выводах А,Б и С,D должно быть сопротивление от 40 до 80 Ом. Отсутствие сопротивления будет говорить об обрыве (для ВАЗ значение обычно составляет 50-53 Ом);
- на выводах А и С, А и D, В и С, В и D должно быть бесконечно большое сопротивление, что будет свидетельствовать об отсутствии замыкания. Поломка такого рода требует покупки нового РХХ.
Чтобы определить обрыв проводов питания, необходимо «прозвонить» проводку мультиметром в режиме измерения сопротивления.
Check engine
Современные системы управления инжекторными двигателями способны выявлять неисправности датчика холостого хода. Рассмотрим ошибки, фиксируемые в маске ошибок блока управления двигателями ВАЗ M7.9.7 по стандартам EURO III:
- P1509 — перегрузка схемы управления регулятором холостого хода (РХХ);
- P1513 — замыкание на массу в цепи управления РХХ;
- P1514 — обрыв или замыкание на +12 В в цепи управления РХХ.
Код ошибки может обозначаться как «Неисправность РХХ». Не стоит спешить с покупкой нового регулятора, так как причина может быть в проводах питания.
Коды ошибок считываются через диагностический разъем с помощью специального сканера. Расшифровки этих кодов доступны в интернете. В большинстве случаев замена не требуется, достаточно тщательной очистки. Наиболее точно выявить неисправный регулятор холостого хода можно, наблюдая за его работой в реальном времени с помощью осциллографа. Подать напряжение на выводы датчика для наблюдения за движением штока невозможно, так как РХХ управляется методом Широтно-Импульсной Модуляции (ШИМ). В продаже есть специальные устройства для быстрой проверки РХХ автомобилей ВАЗ, но их стоимость может быть высокой для редкого использования. На форумах радиолюбителей можно найти самодельные тестеры, которые могут стать хорошей альтернативой.
Методы ремонта или замены РХХ
Ремонт или замена регулятора холостого хода (РХХ) – это важный этап в обслуживании автомобиля, особенно если вы столкнулись с его неисправностями. Прежде чем принимать решение о замене, стоит рассмотреть возможные методы ремонта, которые могут помочь восстановить работоспособность устройства.
-
Читайте также:
1. Очистка РХХ
Одной из самых распространенных причин неисправности РХХ является загрязнение его внутренних компонентов. Накопление грязи и отложений может привести к неправильной работе устройства. Для очистки РХХ необходимо:
- Снять РХХ с двигателя, следуя инструкциям производителя.
- Использовать специальный очиститель для карбюраторов или тормозной жидкости, чтобы удалить загрязнения.
- Проверить состояние уплотнительных колец и, при необходимости, заменить их.
- Собрать РХХ обратно и установить на место.
2. Проверка электрических соединений
Неисправности в электрических соединениях могут также вызывать сбои в работе РХХ. Рекомендуется:
- Проверить состояние проводов и разъемов на наличие коррозии или повреждений.
- Использовать мультиметр для проверки целостности цепи и напряжения на контактах.
- При обнаружении проблем заменить поврежденные провода или разъемы.
3. Замена РХХ
Если после всех проверок и очистки РХХ продолжает работать некорректно, возможно, потребуется его замена. Процесс замены включает в себя:
- Приобретение нового РХХ, соответствующего модели вашего автомобиля.
- Снятие старого РХХ, отключив все электрические соединения и крепежные элементы.
- Установка нового устройства, следуя инструкциям производителя.
- Проверка работы нового РХХ, чтобы убедиться, что проблема решена.
4. Профилактика неисправностей РХХ
Чтобы избежать проблем с РХХ в будущем, рекомендуется проводить регулярное техническое обслуживание автомобиля. Это включает в себя:
- Регулярную очистку и проверку системы впуска.
- Использование качественного топлива и масел.
- Своевременную замену фильтров и других расходных материалов.
Следуя этим методам, вы сможете не только устранить текущие неисправности РХХ, но и продлить срок его службы, что в конечном итоге положительно скажется на работе всего двигателя вашего автомобиля.
-
Читайте также:
Вопрос-ответ
Как понять, что вышел из строя РХХ?
Чтобы понять, что регулятор холостого хода (РХХ) вышел из строя, обратите внимание на симптомы, такие как нестабильные обороты двигателя на холостом ходу, его глохновение, затрудненный запуск, а также повышенный расход топлива. Также можно провести диагностику с помощью сканера, который покажет ошибки, связанные с работой системы управления двигателем.
Как ведет себя машина при неисправном датчике холостого хода?
Признаки поломки датчика: транспорт прекращает работу мотора на холостых оборотах либо делает их нерегулярно, увеличивается либо сокращается число оборотов после процесса запуска. При передвижении на холостом движке циклы не увеличиваются, машина глохнет, когда начинается переключение передачи.
Как ведёт себя машина при неисправном датчике?
При неисправном датчике машина может демонстрировать различные проблемы, такие как неправильная работа двигателя, ухудшение топливной экономичности, сбои в системе управления, а также появление предупреждающих сигналов на приборной панели. В зависимости от типа датчика, это может привести к снижению мощности, увеличению выбросов или даже к полной остановке автомобиля.
Когда нужно менять регулятор холостого хода?
Замена регулятора холостого хода проводится в случае неполадок, возникающих в работе этого устройства. Как и любой механизм, он имеет ограниченный ресурс. Работая в сложных условиях продолжительное время, он выходит из строя или начинает сбои, нарушая штатный режим функционирования силовой установки.
Советы
СОВЕТ №1
Обратите внимание на поведение двигателя на холостом ходу. Если он начинает “прыгать” или нестабильно работать, это может быть признаком неисправного регулятора холостого хода (РХХ).
СОВЕТ №2
Проверьте наличие ошибок в системе управления двигателем с помощью диагностического сканера. Часто неисправный РХХ может вызывать коды ошибок, которые помогут вам быстрее определить проблему.
СОВЕТ №3
Послушайте звук работы двигателя. Если вы слышите посторонние шумы или свист, это может указывать на проблемы с РХХ, так как он может не закрываться полностью или заедать.
СОВЕТ №4
Проверьте состояние проводки и разъемов, связанных с РХХ. Иногда проблемы могут быть вызваны плохими контактами или поврежденными проводами, что также может влиять на работу регулятора.
