В автомобилестроении оптимизация впускного коллектора значительно повышает эффективность работы двигателя. Изменение его геометрии увеличивает мощность и улучшает экономичность, что важно в условиях современных требований к экологии и экономии топлива. В статье рассмотрим принципы работы систем изменения геометрии впускного коллектора, их влияние на характеристики двигателя и преимущества.
Из теории газообмена в ДВС
Согласно принципу работы четырехтактного двигателя, когда поршень движется к верхней мертвой точке и впускной клапан открыт, воздух из впускного коллектора поступает в цилиндр.
Свободный объем камеры сгорания, который может быть заполнен воздухом за единицу времени, на практике из-за потерь имеет коэффициент заполнения цилиндров атмосферного двигателя около 0,7-0,8. У турбированных двигателей этот показатель выше и зависит от эффективности нагнетателя. Обеспечение двигателя воздухом — ключевой аспект при его разработке, так как современные форсунки могут подавать значительные объемы топлива. Однако топливо не сможет эффективно сгореть или вовсе не воспламенится без достаточного количества окислителя, то есть воздуха, в камере сгорания.
Изменение геометрии впускного коллектора является важным аспектом, влияющим на эффективность работы двигателя. Эксперты отмечают, что такая модификация может быть вызвана различными факторами, включая требования к мощности, экономичности и экологическим стандартам. При изменении формы и размеров коллектора происходит перераспределение воздушного потока, что позволяет оптимизировать его наполнение цилиндров.
Специалисты подчеркивают, что правильная геометрия способствует улучшению динамики работы двигателя на разных оборотах, что особенно важно для спортивных автомобилей. Кроме того, использование современных технологий, таких как компьютерное моделирование, позволяет точно предсказать влияние изменений на характеристики двигателя. В результате, грамотная настройка впускного коллектора может значительно повысить производительность и снизить расход топлива, что делает этот процесс актуальным для многих автопроизводителей.
Понятие резонансного наддува
Значительное влияние на объем воздуха, который способен войти в цилиндр на такте впуска, зависит от проходного сечения впускного канала и объема ресивера. Именно оптимизация движения воздушных потоков – главное предназначение изменяемой геометрии впуска.
Но на чем именно основан принцип работы? Поскольку воздух имеет массу, в процессе движения на такте впуска он набирает кинетическую энергию. В момент закрытия впускного клапана оставшийся в коллекторе воздух по инерции направляется к перекрытому каналу, ударяется в стенку и резонирует, возвращаясь к дроссельному узлу. Элементы дроссельной заслонки, конструкция ресивера и патрубков также создают противодействие воздушному потоку. Это заставляется его снова возвратиться в направлении клапана. Если в этот момент открыть впускной клапан, то на такте впуска в цилиндр попадет максимально возможное в этой режимной точке работы двигателя количество воздуха. Подобное явление называется резонансным наддувом. Отчасти именно поэтому геометрией каждого двигателя определен конкретный диапазон оборотов, на которых наполняемость цилиндров наиболее оптимальна.
| Метод изменения геометрии | Описание метода | Преимущества | Недостатки |
|---|---|---|---|
| Изменение длины впускного тракта | Использование заслонок или подвижных элементов для изменения длины впускного канала. | Возможность оптимизации наполнения цилиндров на разных режимах работы двигателя. | Усложнение конструкции, увеличение стоимости, возможные проблемы с герметичностью. |
| Изменение сечения впускного тракта | Использование заслонок или изменяемой геометрии канала для регулировки площади проходного сечения. | Возможность оптимизации наполнения цилиндров на разных режимах работы двигателя, улучшение крутящего момента на низких оборотах. | Усложнение конструкции, увеличение стоимости, возможные проблемы с герметичностью, повышенный износ подвижных элементов. |
| Изменение формы впускного тракта | Использование изменяемой геометрии канала для изменения формы потока воздуха. | Возможность оптимизации наполнения цилиндров на разных режимах работы двигателя, улучшение наполнения цилиндров на высоких оборотах. | Высокая сложность реализации, высокая стоимость, сложность в проектировании и изготовлении. |
| Активная система изменения геометрии (клапаны, сервоприводы) | Использование электронных или механических приводов для управления элементами, изменяющими геометрию впускного тракта. | Высокая точность регулировки, возможность адаптации к различным условиям работы двигателя. | Высокая стоимость, сложность конструкции, потенциальные точки отказа. |
| Пассивная система изменения геометрии (резонаторы, диффузоры) | Использование пассивных элементов (резонаторов, диффузоров) для изменения потока воздуха. | Простота конструкции, низкая стоимость. | Менее эффективна, чем активные системы, оптимизирована только для определенного диапазона оборотов. |
Интересные факты
Изменение геометрии впускного коллектора является важным аспектом в оптимизации работы двигателя внутреннего сгорания. Вот несколько интересных фактов на эту тему:
-
Влияние на наполнение цилиндров: Изменение геометрии впускного коллектора может значительно повлиять на эффективность наполнения цилиндров топливно-воздушной смесью. Например, более длинные и узкие коллекторы могут улучшить наполнение на низких оборотах, тогда как короткие и широкие — на высоких. Это позволяет инженерам настраивать двигатели для достижения оптимальной производительности в зависимости от условий эксплуатации.
-
Системы переменной геометрии: Современные двигатели часто используют системы переменной геометрии впускного коллектора, которые автоматически изменяют форму и объем коллектора в зависимости от оборотов двигателя. Это позволяет достичь лучшего баланса между мощностью и экономичностью, адаптируя характеристики двигателя к различным режимам работы.
-
Аэродинамика и турбулентность: Изменение геометрии впускного коллектора также влияет на аэродинамические характеристики потока воздуха. Оптимизированная форма может уменьшить турбулентность и сопротивление потоку, что способствует более равномерному распределению смеси по цилиндрам и улучшает общую эффективность сгорания. Это, в свою очередь, может привести к снижению выбросов и повышению экономичности двигателя.
Преимущество изменяемой геометрии впускного коллектора

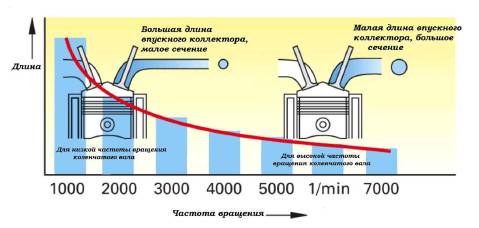

Частота колебаний воздушных потоков зависит от оборотов двигателя, длины и сечения впускного коллектора. На низких оборотах скорость поршня снижается, что уменьшает частоту резонирования. Узкие каналы увеличивают скорость потока воздуха, поэтому для оптимального наполнения цилиндров на низких оборотах предпочтительны длинные и узкие каналы. На высоких оборотах узкое сечение может вызвать значительные насосные потери, так как двигатель требует больше воздуха.
Система с изменяемой геометрией впускного коллектора решает две основные задачи:
- Настройка резонанса воздушных потоков в зависимости от оборотов двигателя.
- Регулировка скорости потока и массы поступающего воздуха. Проходя через узкий канал, поток воздуха ускоряется, что увеличивает турбулентность в цилиндре и улучшает смешивание топливно-воздушной смеси, что важно для эффективного сгорания. Канал с меньшей длиной и большим сечением обеспечивает достаточное поступление воздуха на высоких оборотах.
Способы реализации технологии изменения геометрии впускного коллектора
Способы реализации технологии изменения геометрии впускного коллектора:
Читайте также:
- регулировка длины впускного коллектора;
- регулировка поперечного сечения каналов впускного коллектора.
На некоторых моторах применяется симбиоз из двух видов систем. И в первом, и во втором случае регулировка осуществляется специальными заслонками. Разумеется, для достижения максимального эффекта длина и сечение впускных каналов должны были бы изменяться пропорционально увеличению оборотов двигателя, но данная технология слишком дорога для массового производства и используется только на автомобилях премиум-класса.

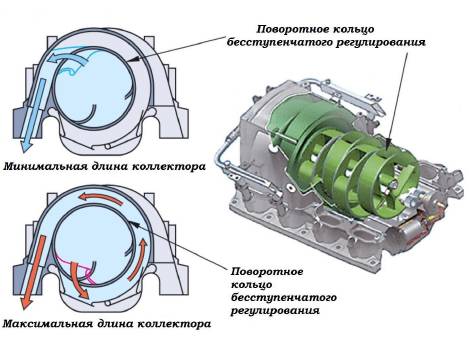

Переменная длина впуска
Некоторые автопроизводители используют разные названия для своих систем:
- Форд — Dual-Stage Intake (DSI);
- БМВ — Differential Variable Air Intake (DIVA);
- Мазда — Variable Inertia Charging System (VICS), Variable Resonance Induction System (VRIS).

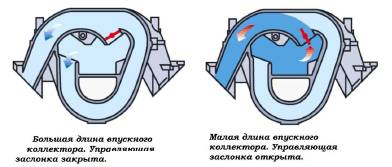

Принцип работы этих систем прост. На низких оборотах заслонка большого канала закрыта, и воздух проходит по длинному узкому маршруту. При достижении оборотов двигателя 4000-4300 об/мин заслонка открывается, позволяя воздуху двигаться по короткому пути к цилиндру. Положение заслонки регулируется сервоприводом, управляемым ЭБУ, или вакуумным механизмом. Вакуумный привод включает клапан, соединенный с впускным коллектором. При увеличении оборотов двигателя разряжение на впуске возрастает, что втягивает мембрану и перемещает тягу заслонки.
Изменение поперечного сечения
- Форд – Intake Manifold Runner Control (IMRC), Charge Motion Control Valve (CMCV).
- Опель – Twin Port.
- Тойота – Variable Intake System (VIS).
- Вольво – Variable Induction System (VIS).

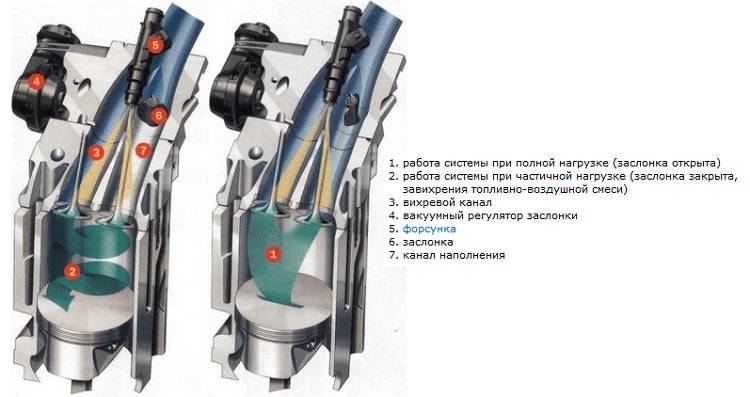

На рисунке представлено устройство системы Twin Port. Установленная во впускном коллекторе вихревая заслонка открывается только на высоких оборотах, увеличивая тем самым проходное сечение каналов. На рисунке слева вы можете увидеть, что когда заслонка закрыта, воздух поступает по одному из каналов, из-за чего в цилиндре создается большая турбулентность и топливо лучше перемешивается с воздухом. Также система изменения геометрии впускного коллектора на низких оборотах позволяет более эффективно задействовать систему рециркуляции отработавших газов. Как и в случае с изменением длины впуска, управляются заслонки вакуумом либо сервоприводом.
Проблемы и неисправности
Среди характеристик эксплуатации двигателей с такими системами выделяются люфты в приводах заслонок, вызывающие нежелательные шумы. Подклинивание заслонок может снизить мощность и увеличить расход топлива. Остальные поломки аналогичны тем, что наблюдаются в системах с вакуумными регуляторами или сервоприводами.
Влияние изменения геометрии на характеристики двигателя
Изменение геометрии впускного коллектора оказывает значительное влияние на характеристики двигателя внутреннего сгорания. Впускной коллектор отвечает за распределение воздушно-топливной смеси к цилиндрам двигателя, и его форма, длина и объем могут существенно повлиять на производительность и эффективность работы мотора.
-
Читайте также:
Одним из ключевых аспектов является длина впускного коллектора. Увеличение длины коллектора может привести к улучшению крутящего момента на низких оборотах, что особенно важно для автомобилей, предназначенных для городских условий. Длинные коллекторы создают более низкую скорость потока, что способствует лучшему заполнению цилиндров на низких оборотах. Однако, при высоких оборотах, длинные коллекторы могут ограничивать максимальную мощность, так как скорость потока воздуха уменьшается, что приводит к недостаточному наполнению цилиндров.
С другой стороны, короткие впускные коллекторы обеспечивают более высокую скорость потока, что может быть полезно для достижения максимальной мощности на высоких оборотах. Это делает их более подходящими для спортивных автомобилей и гоночных двигателей, где важна высокая производительность на максимальных оборотах. Однако, такие коллекторы могут ухудшить характеристики на низких оборотах, что делает их менее универсальными.
Форма впускного коллектора также играет важную роль. Изогнутые или расширяющиеся участки могут создавать вихревые потоки, которые способствуют лучшему смешиванию воздуха и топлива, что, в свою очередь, может повысить эффективность сгорания. Оптимизация формы коллектора позволяет улучшить динамику потока и уменьшить потери давления, что положительно сказывается на общей производительности двигателя.
Кроме того, изменение геометрии впускного коллектора может быть использовано для достижения определенных целей, таких как снижение выбросов или улучшение экономичности. Например, системы с переменной геометрией впускного коллектора могут адаптироваться к различным условиям работы двигателя, обеспечивая оптимальные характеристики в широком диапазоне оборотов. Это позволяет добиться баланса между мощностью и экономичностью, что является важным аспектом для современных автомобилей.
Таким образом, изменение геометрии впускного коллектора является важным инструментом для инженеров и разработчиков, стремящихся улучшить характеристики двигателей. Понимание влияния различных параметров на работу двигателя позволяет создавать более эффективные и производительные системы, что в свою очередь способствует повышению конкурентоспособности автомобилей на рынке.
