Датчик положения распредвала — ключевой элемент системы управления двигателем, обеспечивающий точное определение положения распредвала для оптимизации работы двигателя внутреннего сгорания. В статье рассмотрим принцип работы датчика, его роль в функционировании двигателя, методы диагностики и возможные неисправности. Знание о датчике поможет владельцам автомобилей лучше понимать работу транспортного средства и своевременно выявлять проблемы, что повысит надежность и эффективность эксплуатации.
Роль датчика положения распредвала под капотом

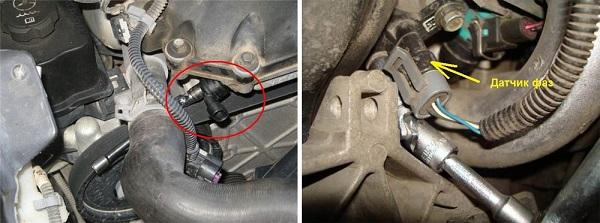

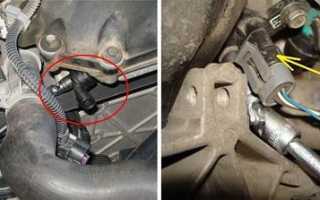

Датчик положения распределительного вала, или датчик фаз, — важный элемент системы управления двигателем внутреннего сгорания. Электронный блок управления (ЭБУ) использует данные от ДПРВ для корректной работы систем впрыска и зажигания.
Эффективная работа автомобиля невозможна без вспомогательных устройств, среди которых датчик положения распредвала играет ключевую роль. Его основная задача — определение положения распределительного вала и контроль фаз газораспределительного механизма.
Надежность этого контроллера влияет на точность подачи топлива в цилиндр и зажигания топливно-воздушной смеси.
Эксперты в области автомобильной техники подчеркивают важность датчика положения распредвала для эффективной работы двигателя. Этот компонент отвечает за определение угла поворота распредвала, что критично для синхронизации работы клапанов и поршней. Правильная работа датчика обеспечивает оптимальное время впуска и выпуска, что, в свою очередь, влияет на мощность и экономичность двигателя. При неисправности датчика могут возникнуть проблемы, такие как потеря мощности, увеличение расхода топлива и нестабильная работа двигателя. Специалисты рекомендуют регулярно проверять состояние датчика и при необходимости производить его замену, чтобы избежать серьезных поломок и обеспечить надежную эксплуатацию автомобиля.
ДПРВ – принцип работы
Эдвин Холл – американский физик, на эффекте которого и базируется принцип работы данного контроллера. Второе имя подобных устройств – датчики Холла.

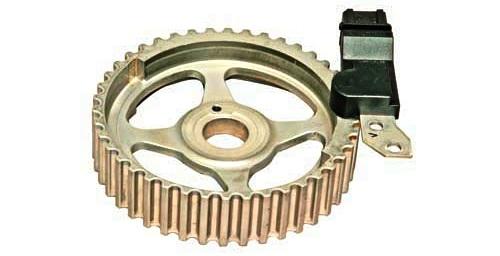

Что же фиксирует сам датчик распредвала? Система контроля состоит из двух основных элементов: магнитное поле, расположенное в корпусе и репера, расположенного на валу распределителя зажигания. Момент изменения магнитного поля происходит, когда металлический зуб проходит вблизи датчика. Сигнал о замыкании магнитного поля передается «мозговому» центру управления ДВС, позволяя рассчитать идеальный момент впрыскивания и поджигания топливно-воздушной смеси.
В случае с дизельными ДВС, система призвана сообщать момент достижения поршнями ВМТ.
| Тип датчика положения распредвала | Принцип работы | Преимущества/Недостатки |
|---|---|---|
| Индуктивный | Измеряет изменение магнитного поля, создаваемого зубчатым колесом на распредвалу. | Низкая стоимость, высокая надежность. Чувствителен к загрязнению, износу зубьев. |
| Оптический | Использует световой луч и фотодетектор для определения положения распредвала. | Высокая точность, устойчивость к загрязнению. Более высокая стоимость, чувствителен к повреждению световода. |
| Магниторезистивный | Измеряет изменение сопротивления магниторезистивного элемента под воздействием магнитного поля. | Высокая точность, компактность. Более высокая стоимость, чувствителен к электромагнитным помехам. |
| Холловский | Использует датчик Холла для измерения магнитного поля, создаваемого зубчатым колесом на распредвалу. | Высокая точность, надежность. Чувствителен к загрязнению, износу зубьев. |
Интересные факты
Вот несколько интересных фактов о датчике положения распредвала в двигателе автомобиля:
-
Ключевой элемент системы зажигания: Датчик положения распредвала (ДПР) играет важную роль в системе управления двигателем. Он обеспечивает информацию о положении распредвала, что позволяет ЭБУ (электронному блоку управления) точно определять момент зажигания и впрыска топлива. Это критически важно для оптимизации работы двигателя и снижения выбросов.
-
Типы датчиков: Существуют разные типы датчиков положения распредвала, включая магнитные, оптические и индуктивные. Каждый из этих типов имеет свои преимущества и недостатки. Например, магнитные датчики более устойчивы к загрязнениям и механическим повреждениям, в то время как оптические могут обеспечивать более высокую точность.
-
Симптомы неисправности: Неисправность датчика положения распредвала может привести к различным проблемам с работой двигателя, включая затрудненный запуск, неровный холостой ход и потерю мощности. В некоторых случаях это может вызвать даже полную остановку двигателя. Поэтому своевременная диагностика и замена этого компонента являются важными для поддержания надежности автомобиля.
Диагностика
К признакам неисправности относятся:
Читайте также:
- повышенный расход топлива;
- трудности с запуском двигателя;
- нестабильная работа мотора.
Необходимость замены датчика распредвала можно определить самостоятельно. Индикатор диагностики – первый и простой способ выявить проблемы с автомобилем. Если на приборной панели загорелась лампочка «Check engine», проведите компьютерную диагностику. Коды ошибок расшифровываются с помощью инструкции по эксплуатации, прилагаемой к каждому автомобилю.
Датчик положения распределительного вала – как проверять

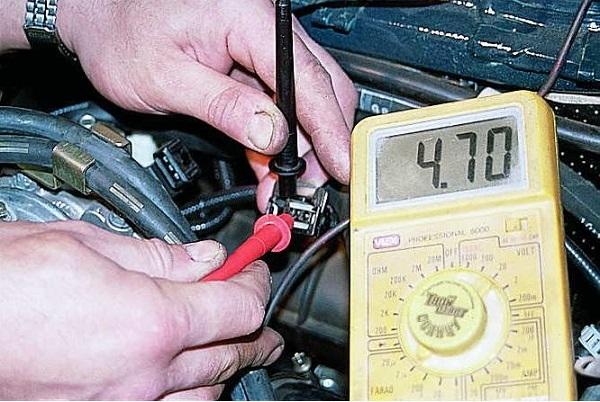

Каждый водитель должен знать, как проверить датчик распредвала. В случае обнаружения проблем в работе двигателя, при проведении диагностики нужно проверить в первую очередь сам ДПРВ. Осуществить подобную диагностику лучше всего тестером (мультиметром). Проверка проходит поэтапно:
- Для начала нужно убедиться в том, что в электрической цепи имеется напряжение. Сделать это можно следующим образом: при включенном зажигании проверяем напряжение на проводках, подходящих к разъему. В случае не обнаружения нужно обратить внимание в первую очередь на проводки, вся проблема может быть именно в них.
- Проверяем заземление (наличие отрицательного заряда) с корпусом ДВС.
- Далее подключаем провода вольтметра к сигнальному проводу разъема и корпусом для получения «-». При проворачивании стартером изменения в напряжении будут происходить с заметным изменением на вольтметре в пределах 0-5 В. В случае отсутствия изменений показаний, нужно заменить датчик распредвала.
Как поменять ДПРВ
Часто владельцы автомобилей, сталкиваясь с неисправностью датчика распредвала, предпочитают доверять ремонт специалистам автосервиса. Однако замену датчика распредвала может выполнить даже новичок.
Для работы понадобятся накидные ключи и качественная отвертка. Сначала снимите защитный кожух ГРМ. Во время замены проявляйте осторожность: если деталь упадет внутрь автомобиля, это потребует дополнительных усилий.
Распространенные неисправности и их последствия
Датчик положения распредвала (ДПР) является ключевым элементом системы управления двигателем, обеспечивая точное определение положения распредвала относительно коленчатого вала. Неисправности в работе этого датчика могут привести к серьезным проблемам в функционировании двигателя, что в свою очередь может отразиться на его производительности и надежности.
Одной из наиболее распространенных неисправностей является выход из строя самого датчика. Это может произойти по различным причинам, включая механические повреждения, коррозию или перегрев. В случае неисправности ДПР, двигатель может начать работать нестабильно, проявляя такие симптомы, как затрудненный запуск, неравномерная работа на холостом ходу, а также потеря мощности при ускорении.
Другой распространенной проблемой является неправильная установка или смещение датчика. Это может произойти в результате неаккуратного ремонта или обслуживания двигателя. В таком случае, датчик может передавать неверные данные в блок управления двигателем, что приведет к неправильной настройке топливной смеси и зажигания. В результате, водитель может заметить увеличение расхода топлива, а также повышенные выбросы вредных веществ в атмосферу.
Также стоит отметить, что загрязнение или износ проводки, соединяющей датчик с блоком управления, может вызвать сбои в передаче сигналов. Это может проявляться в виде ошибок в системе диагностики, что приведет к загоранию индикатора неисправности на приборной панели. В таких случаях важно провести диагностику и устранить проблему, чтобы избежать дальнейших повреждений двигателя.
Неисправности датчика положения распредвала могут также привести к серьезным механическим повреждениям. Например, если ДПР не передает корректные данные о положении распредвала, это может вызвать несоответствие в синхронизации работы клапанов и поршней. В результате, возможны столкновения клапанов с поршнями, что может привести к дорогостоящему ремонту или полной замене двигателя.
Таким образом, регулярная диагностика и обслуживание датчика положения распредвала являются необходимыми мерами для обеспечения надежной работы двигателя. В случае выявления каких-либо неисправностей, рекомендуется незамедлительно обратиться к специалистам для проведения ремонта или замены датчика, чтобы избежать более серьезных последствий.
Вопрос-ответ
Как ведет себя машина, если неисправен датчик распредвала?
Если неисправности ДПРВ начинаются на ходу, автомобиль может начать дергать, в то время как мощность двигателя заметно упадет. Пропуски зажигания, затрудненный запуск, захлебывание двигателя и плохая динамика — все это схоже с другими датчиками, но стоит взять во внимание данные симптомы неисправности ДПРВ.
Как влияет датчик положения распредвала на работу двигателя?
– Датчик положения распредвала отслеживает скорость вращения распределительного вала и его положение для оптимальной работы двигателя. – Без ДПРВ двигатель работать может, но нестабильно и с повышенным расходом топлива.
Как себя ведёт машина при неисправном датчике коленвала?
При неисправном датчике коленвала машина может проявлять различные проблемы, такие как затруднённый запуск, нестабильная работа двигателя на холостом ходу, потеря мощности, а также возможные перебои в работе двигателя во время движения. В некоторых случаях может возникнуть ситуация, когда двигатель полностью остановится.
Как ведёт себя машина при неисправном датчике?
При неисправном датчике машина может вести себя непредсказуемо: могут возникать проблемы с запуском, ухудшение работы двигателя, увеличение расхода топлива, а также появление ошибок на приборной панели. В зависимости от типа датчика, это может привести к снижению мощности, нестабильной работе трансмиссии или некорректной работе систем безопасности.
Советы
СОВЕТ №1
Регулярно проверяйте состояние датчика положения распредвала. Периодическая диагностика поможет выявить возможные неисправности до того, как они приведут к серьезным проблемам с двигателем.
СОВЕТ №2
Обратите внимание на симптомы неисправности датчика, такие как нестабильная работа двигателя, трудности с запуском или увеличение расхода топлива. Если вы заметили такие признаки, не откладывайте визит в сервис.
СОВЕТ №3
При замене датчика положения распредвала используйте только оригинальные или качественные запчасти. Это обеспечит надежную работу двигателя и предотвратит повторные поломки.
СОВЕТ №4
Изучите руководство по эксплуатации вашего автомобиля, чтобы понять, как правильно обслуживать и настраивать датчик положения распредвала. Это поможет вам избежать ошибок при ремонте и обслуживании.
