Турбина — ключевой элемент системы турбонаддува, значительно увеличивающий мощность двигателя автомобиля. Понимание устройства и работы турбины, а также клапана избыточного давления, поможет лучше осознать функционирование автомобиля и эффективнее использовать его потенциал. В этой статье мы рассмотрим основные компоненты турбины и их взаимодействие, что позволит глубже понять механизмы повышения производительности двигателя.
Устройство «улитки»

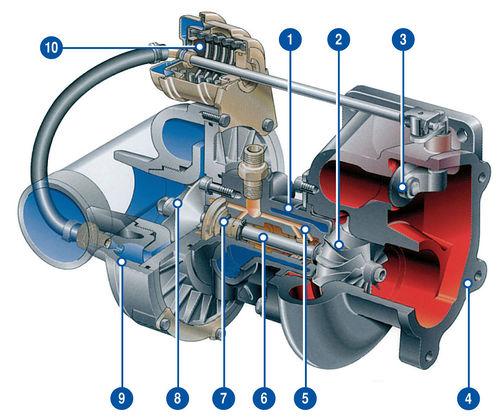

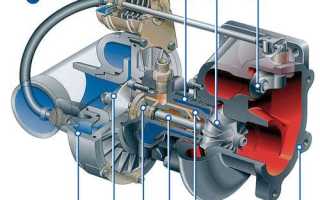

Устройство газового турбокомпрессора включает:
- Корпус подшипников (картридж турбины).
- Турбинное колесо горячей части.
- Клапан Bypass.
- Корпус турбины (горячая часть нагнетателя).
- Каналы для подачи масла к подшипникам вала ротора.
- Вал ротора.
- Уплотнительные шайбы.
- Компрессорное колесо.
- Корпус компрессора (холодная часть нагнетателя).
- Привод для активации клапана Bypass.
Турбокомпрессоры этого типа устанавливаются на дизельные и бензиновые двигатели. Простые газовые турбины не имеют клапана Bypass. Некоторые газовые турбонагнетатели оснащены каналами для циркуляции антифриза, что исключает необходимость установки турботаймера, предотвращающего пригорание масла из-за высоких температур.
Эксперты в области энергетики отмечают, что устройство турбины можно объяснить простыми словами. В основе работы турбины лежит преобразование энергии. Когда поток жидкости или газа проходит через лопасти, он заставляет их вращаться. Это вращение передается на вал, который, в свою очередь, соединен с генератором. Таким образом, механическая энергия превращается в электрическую. Специалисты подчеркивают, что важными компонентами турбины являются не только лопасти, но и система управления, которая регулирует поток и давление. Правильная настройка этих элементов позволяет повысить эффективность работы и снизить износ оборудования. В результате, современные турбины становятся более надежными и экономичными, что делает их незаменимыми в энергетическом секторе.
Конструктивные особенности
Цельнолитой корпус турбины, ввиду больших термических нагрузок, изготавливается из чугуна либо жаропрочного сплава чугуна и никеля. Также из чугуна изготавливается центральная часть корпуса. Корпус компрессора цельнолитой, но изготавливается из алюминия. Важнейшим элементом турбины является ротор, который состоит из вала и приваренного к нему турбинного колеса. Компрессорное колесо имеет свободную либо переходную посадку, привинчивается к валу ротора гайкой.
Раскручиваясь потоком выхлопных газов, вал ротора вместе с турбинным и компрессорным колесами вращается на очень большой скорости. Для нормальной работы вала в конструкции предусмотрены:
- Опорные подшипники, в качестве которых чаще всего выступают подшипники скольжения. Конструкции с обычными шариковыми подшипниками позволяют уменьшить потери на трение. Однако обладают меньшим ресурсом, поэтому устанавливаются преимущественно на авто для автоспортивных гонок. Главное предназначение опорных подшипников – создание точек опоры для вращения в центральной части корпуса. Обратите внимание, что на одном из видео показана конструкция турбонагнетателя, в которой раздельные опорные подшипники установлены на роторном валу. На втором видео описание устройства происходит на модели, у которой опорный подшипник выполнен в виде втулки, фиксируемой болтом.
- Упорные подшипники, которые предназначены для предотвращения осевого люфта вала турбины.
Опорные и упорные подшипники работают на масляном клине. Попадание моторного масла нежелательно как в горячую, так и в холодную часть турбонагнетателя. Для предотвращения этого на валу ротора устанавливаются уплотнительные кольца. Смазка к ним не подается напрямую, как в случае с опорными и радиальными подшипниками. Предотвращение ускоренного износа трущихся поверхностей достигается работой на масляном тумане (мелкодисперсные частицы моторного масла, разбрызгивающиеся в процессе вращения вала ротора).
| Компонент | Функция | Аналогия из повседневной жизни |
|---|---|---|
| Рабочее колесо (ротор) | Преобразует энергию потока газа (пара) во вращательное движение | Ветряная мельница: лопасти вращаются от ветра |
| Статор (диффузор) | Управляет потоком газа, увеличивая его скорость и давление перед рабочим колесом, а также преобразует кинетическую энергию в давление после рабочего колеса | Водопроводный кран: регулирует поток воды |
| Ось вращения | Передает вращательное движение от рабочего колеса на вал генератора или другой механизм | Вал велосипеда: передает вращение педалей на колесо |
| Подшипники | Обеспечивают плавное вращение ротора | Колеса автомобиля: позволяют колесам вращаться с минимальным трением |
| Корпус | Защищает внутренние компоненты и направляет поток газа | Корпус двигателя автомобиля: защищает двигатель и направляет поток воздуха |
| Вал | Передает крутящий момент от турбины к потребителю энергии | Генератор: преобразует механическую энергию во вращение в электрическую энергию |
Интересные факты
Вот несколько интересных фактов о турбинах, объясненных простым языком:
-
Принцип работы: Турбина работает по принципу преобразования энергии. Когда горячий газ или пар проходит через лопасти турбины, он заставляет их вращаться. Это вращение затем используется для генерации электричества или для привода других механизмов. Можно представить, что турбина — это как большой вентилятор, который вместо того, чтобы дуть, использует поток воздуха или пара для создания движения.
-
Разнообразие типов: Существует множество типов турбин, включая газовые, паровые и водяные. Каждая из них предназначена для определенных условий. Например, водяные турбины используются на гидроэлектростанциях, где энергия воды преобразуется в электричество, а газовые турбины часто применяются в авиации и на электростанциях, где используется сжатый газ.
-
Эффективность и экология: Современные турбины становятся все более эффективными и экологически чистыми. Например, газовые турбины могут достигать КПД (коэффициент полезного действия) более 60%, что делает их одними из самых эффективных источников энергии. Кроме того, новые технологии позволяют уменьшить выбросы и сделать использование турбин более устойчивым для окружающей среды.
Значение и работа системы смазки
Турбированные дизельные и бензиновые двигатели требуют более качественного масла, чем атмосферные двигатели внутреннего сгорания. Это связано с необходимостью надежной смазки подшипников ротора турбины. Масло подается к подшипникам под высоким давлением через специальные каналы в картридже, а в корпусе есть штуцер для поступления масла из общей системы смазки двигателя.
Открытие эффекта масляного клина стало важным шагом в применении гидродинамических принципов смазки. Этот эффект заключается в создании масляной пленки между трущимися поверхностями, что практически исключает трение между движущимися частями. Ключевым моментом является поддержание давления, которое удерживает детали на расстоянии друг от друга во время вращения. Это достигается двумя способами:
Читайте также:
- Обеспечением высокого давления в системе смазки.
- Точной подгонкой трущихся пар. Зазор между валом и подшипниками скольжения должен быть оптимальным для формирования надежного масляного клина. Поэтому для долговечности работы турбины важен минимальный осевой и радиальный люфт ротора.
Основная причина поломки

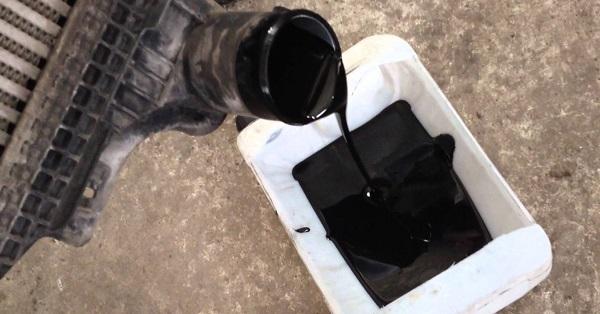

Одной из причин повышенного расхода масла является неисправность турбины, в случае которой масло просачивается через уплотнения в компрессорную либо турбинную часть корпуса (в таких случаях обычно говорят, что турбина кидает масло). Причина этой неисправности в чрезмерном осевом и радиальном люфте, из-за которого уплотнительные кольца больше не могут справиться со своей задачей.
Актуатор турбины
Клапан избыточного давления в системе турбонаддува сбрасывает избыточное давление на впуске и снижает сопротивление выхлопным газам при высоких оборотах. Эффективность турбины зависит от угла атаки лопастей, размера проходного сечения канала горячей части и диаметра колеса. Меньшее проходное сечение канала ускоряет достижение необходимого давления для раскрутки турбины в «улитке».
На низких оборотах небольшая турбина обеспечивает больший прирост мощности, тогда как на высоких оборотах ограниченное сечение может создать значительное сопротивление для выхлопных газов. Каждая турбина имеет предельное давление; его превышение может привести к «срыву» воздушного потока с лопастей и снижению производительности. Для понимания роли актуатора турбины в предотвращении помпажа во впускной системе при резком закрытии дроссельной заслонки и улучшении баланса производительности на разных оборотах, рекомендуем ознакомиться с материалом «Турбонаддув в теории и на практике». В этой статье рассмотрим различные типы клапанов избыточного давления и их устройство.
Bypass
Применяется конструкция двух видов:
- Замкнутого цикла. Через специальный канал избыточное давление подается в горячую часть турбины, что уменьшает инерционные потери на раскручивание турбинного колеса при последующем разгоне. Система состоит из клапана, воздушных магистралей и регулятора актуатора турбины, который передвигает шток клапана. Регулятор имеет вакуумную систему управления и совмещен с впускным коллектором через диафрагму. При создании определенного давления на впуске диафрагма выгибается, преодолевая усилие возвратной пружины, и открывает через систему тяг байпасный клапан.
- Открытого цикла. Принципиальная разница в том, что при открытии клапана поток воздуха идет в обиход турбинного колеса и направляется непосредственно в выпускную трубу.

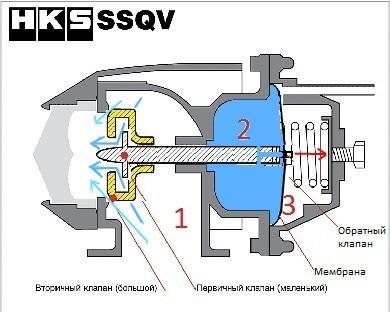

Blow-off
Одним из типов системы открытого цикла является блоу-офф. В её работе используется принцип сброса избыточного давления из впускной системы через специальный клапан. Главное отличие — сброс происходит в атмосферу, а выход газов на высоких оборотах сопровождается характерным звуком.
Принцип работы турбины
Турбина – это устройство, преобразующее энергию потока жидкости или газа в механическую работу. Рассмотрим подробнее, как это происходит.
Турбина состоит из нескольких ключевых компонентов: корпуса, рабочего колеса, лопаток и вала. Корпус служит для направления потока рабочей жидкости или газа, а рабочее колесо, состоящее из лопаток, отвечает за преобразование кинетической энергии потока в механическую. Когда рабочее тело проходит через лопатки, оно передает свою энергию, заставляя колесо вращаться.
-
Читайте также:
Существует несколько типов турбин, в зависимости от рабочего тела и области применения. Наиболее распространены паровые, газовые и водяные турбины. В паровых турбинах используется пар, который образуется при нагревании воды. Газовые турбины работают на основе сжатого газа, а водяные – на энергии падающей воды.
- Подвод рабочего тела: Рабочее тело (пар, газ или вода) подводится к турбине под определенным давлением. В зависимости от типа турбины, это может быть сделано с помощью насосов или компрессоров.
- Преобразование энергии: Когда рабочее тело попадает на лопатки, оно передает свою кинетическую и потенциальную энергию. Лопатки, имея специальную форму, направляют поток таким образом, чтобы максимизировать его воздействие на колесо.
- Вращение рабочего колеса: Энергия, переданная от рабочего тела, заставляет рабочее колесо вращаться. Это вращение передается на вал, который может быть подключен к генератору или другому механизму для выполнения работы.
- Вывод отработанного рабочего тела: После прохождения через лопатки, рабочее тело теряет часть своей энергии и выводится из турбины. В зависимости от типа турбины, это может быть конденсированный пар, отработанный газ или отводимая вода.
Эффективность работы турбины зависит от множества факторов, включая скорость потока, угол наклона лопаток и конструкцию самого устройства. Современные технологии позволяют значительно повысить КПД турбин, что делает их незаменимыми в энергетике и промышленности.
Таким образом, принцип работы турбины заключается в преобразовании энергии потока рабочего тела в механическую работу, что позволяет использовать её для различных целей, от генерации электроэнергии до приведения в движение машин и механизмов.
Вопрос-ответ
Как ведет себя машина при неисправной турбине?
Падение мощности двигателя. Ухудшение динамики разгона. Посторонний шум, скрежет или свист при работе двигателя. Повышенная дымность выхлопа (черный, белый или синий дым).
Сколько лошадиных сил прибавляет турбина?
Сколько лошадиных сил добавляет турбина? На каждый литр объема мотора можно получить до 300 лошадиных сил (л/с). Когда показатели давления в устройстве достигают более 5 атмосфер, двигатель спокойно достигает значений в 900 л/с с одного литра объема мотора.
Турбина как устроена?
Устройство турбины – лаконично. Устройство состоит из двух модулей, напоминающих улитки: горячий и холодный. Первый производится из жаропрочного чугуна, легированного никелем, поскольку он работает с газами, температура которых достигает +1000º С. Внутри горячего модуля находится ротор – колесо с лопатками.
Можно ли самостоятельно отремонтировать турбину?
Подведем итог. Турбины с примитивной конструкцией и с хорошо сохранившимися корпусами можно ремонтировать самостоятельно путем замены картриджа, для чего не требуется специальных навыков, но требуются комплектующие (собственно отбалансированный картридж, прокладки), инструмент и внимательность.
