Методы определения подсоса воздуха

Подсос воздуха в двигателе — серьезная проблема, приводящая к снижению мощности, увеличению расхода топлива и поломке. В статье рассмотрим симптомы подсоса воздуха во впускном коллекторе, методы диагностики и поиска негерметичностей. С помощью дымогенератора можно эффективно выявить и устранить проблему, что восстановит работоспособность двигателя и продлит его срок службы.

Симптомы

Признаки неисправности:

1. Нестабильная работа двигателя на холостом ходу. В этом режиме дроссельная заслонка закрыта, и воздух поступает во впускной коллектор через байпасный канал. Разряжение за дроссельной заслонкой достигает максимума, что делает симптомы подсоса воздуха наиболее заметными. При открытии дроссельной заслонки увеличивается проходное сечение для воздуха, что снижает влияние подсоса на работу двигателя.
2. Увеличенные холостые обороты.
3. Нестабильная работа двигателя после резкого сброса газа (может заглохнуть при торможении).
4. На панели приборов загорается индикатор Check Engine из-за ошибки P0171 – бедная смесь. Коды ошибок можно считать через диагностический разъем с помощью сканера или специализированного устройства. Если ошибка повторяется на холостых оборотах после удаления, это может указывать на подсос воздуха, а не на неисправность ДМРВ или кислородного датчика.

Каждый из этих симптомов не обязательно указывает на подсос неучтенного воздуха и может быть вызван проблемами в системе питания, ДМРВ, РХХ, дроссельном узле или лямбда-зонде.

Эксперты в области HVAC (отопление, вентиляция и кондиционирование воздуха) подчеркивают важность точного определения подсоса воздуха для обеспечения эффективной работы систем. Одним из наиболее распространенных методов является использование дымовых тестов, которые позволяют визуально определить места утечек. Также специалисты рекомендуют применять манометрию, которая помогает измерить разницу давления в помещениях и выявить несанкционированные входы воздуха. Современные технологии, такие как тепловизионная съемка, становятся все более популярными, так как они позволяют быстро и точно обнаруживать проблемные зоны. Важно учитывать, что регулярные проверки и использование различных методов в комплексе обеспечивают надежную защиту от негативных последствий подсоса воздуха.

Влияние на работу двигателя

Причина симптомов подсоса воздуха кроется в неучтенном кислороде, поступающем в цилиндры. Впору вспомнить назначение и принцип работы ДМРВ. Датчик установлен за воздушным фильтром. Следовательно, ЭБУ может посчитать лишь прошедший через нагревательный элемент поток. О подсосе говорят в том случае, когда во впускном тракте за ДМРВ имеется негерметичность, через которую во впускной коллектор засасывается неучтенный воздух. Поскольку ЭБУ рассчитывает порцию топлива, опираясь на показания ДМРВ, смесь на холостых оборотах получается обедненной (избыток окислителя).

В системах с МАР сенсором (ДАД) ЭБУ опирается на давление во впускном коллекторе. Но для нормальной работы проходное сечение байпасного канала, которое контролируется вылетом штока РХХ, и степень открытия дроссельной заслонки должны соответствовать калибровкам, заложенным в ЭБУ двигателя. Разумеется, подсос неучтенного воздуха вносит неразбериху в работу блока управления, поэтому он всячески пытается синхронизировать работу исполнительных механизмов и показания датчика. Поэтому начинают плавать обороты, и в целом холостой ход нестабилен.

Интересные факты

Вот несколько интересных фактов о методах определения подсоса воздуха:

1. Использование дымовых тестов: Один из самых простых и наглядных методов определения подсоса воздуха — это дымовые тесты. С помощью специального устройства, создающего дым, можно визуально определить места утечек воздуха. Дым, проходя через щели и трещины, позволяет быстро локализовать проблемные зоны.

2. Метод термографии: Инфракрасные камеры могут быть использованы для выявления подсоса воздуха. Они позволяют обнаружить температурные аномалии на поверхности стен и окон, которые могут указывать на наличие утечек. Этот метод особенно эффективен в холодное время года, когда разница температур между внутренним и наружным воздухом наиболее заметна.

3. Использование манометров: Манометры могут помочь в измерении разности давления между внутренним и внешним пространством. С помощью манометрического тестирования можно определить, есть ли утечки воздуха в конструкции здания. Этот метод часто используется в сочетании с другими методами для более точной диагностики.

Эти методы помогают не только выявить подсос воздуха, но и улучшить энергоэффективность зданий, что особенно актуально в условиях повышения цен на энергоносители.

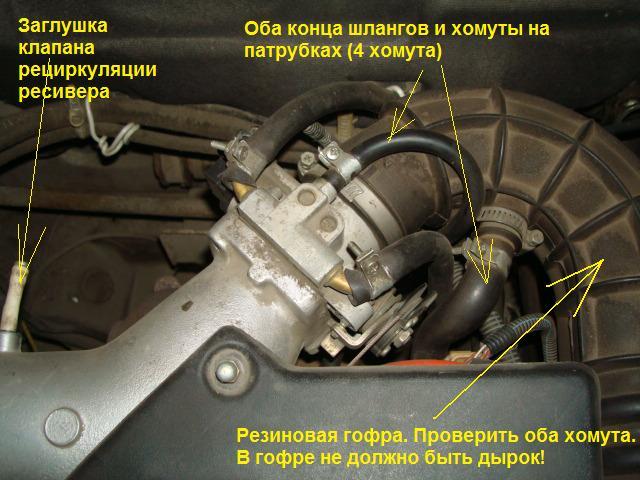

Возможные места негерметичности впускного тракта

1. Трубопроводы и шланги вакуумной системы. Шланги часто трескаются в местах соединения с фитингами и изнашиваются на изгибах. Подсос воздуха может возникнуть из-за забытых или перепутанных шлангов после ремонта, а также при случайном их срыве с фитингов.

2. Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и из-за поврежденной мембраны или разгерметизации корпуса вакуумной камеры. Мы уже обсуждали, как проверить вакуумный усилитель тормозов.

3. Прокладка впускного коллектора.

4. Уплотнительные резинки форсунок.

5. Уплотнитель регулятора холостого хода в месте крепления к корпусу дроссельной заслонки.

6. Ось вращения механической дроссельной заслонки. Износ при больших пробегах приводит к люфту. Дроссельные заслонки с электроприводом не имеют проблем с подсосом воздуха в этих местах.

7. Трещина во впускном коллекторе. Это распространенная проблема для автомобилей с пластиковыми коллекторами.

8. Система вентиляции картерных газов. Подсос воздуха может быть вызван негерметичностью шлангов, трубок или клапана.

9. Негерметичность системы вентиляции бензобака.

Применение диагностического прибора

Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:

• показания лямбда-зонда;
• степень открытия дроссельной заслонки;
• положение регулятора холостого хода;
• желаемые и действительные обороты холостого хода;
• долгосрочные и краткосрочные топливные коррекции.

На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.

Локализируем причину

Рассмотрим методы выявления источника подсоса воздуха без дымогенератора:

1. Распыление очистителя карбюратора вблизи впускного тракта. Эти очистители содержат быстро испаряющиеся вещества. При попадании в цилиндры через место подсоса воздуха они обогащают топливную смесь, что может вызвать кратковременное увеличение оборотов двигателя. Более надежным способом является использование диагностического прибора для наблюдения за коррекцией топлива. При всасывании очистителя значения будут расти, так как лямбда-зонд зафиксирует изменение состава смеси.

2. Распыление воды. Цель этой проверки – услышать звук всасывания воды в месте подсоса воздуха. Налейте воду в бутылку с небольшим отверстием в крышке и обильно полейте соединения шлангов вакуумной системы и область стыка блока цилиндров с впускным коллектором. Особое внимание уделите участку после дроссельной заслонки, где разряжение и вероятность подсоса выше. Не заливайте двигатель холодной водой, особенно выпускной коллектор, чтобы избежать повреждений из-за резкого температурного перепада.

Тест дымогенератором

Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.

Как дымогенератором найти место подсоса воздуха?

1. Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
2. Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.

С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.

Собираем генератор дыма для диагностики инжекторных автомобилей

Дымо-генератор для предоствращения подсоса воздуха в ДВС

Диагностика инжектора генератором дыма

Визуальный осмотр и проверка соединений

Визуальный осмотр и проверка соединений являются первыми и наиболее доступными методами определения подсоса воздуха в системах, таких как отопление, вентиляция и кондиционирование. Эти методы позволяют быстро выявить потенциальные проблемы, которые могут привести к снижению эффективности работы оборудования и увеличению затрат на энергоресурсы.

При проведении визуального осмотра необходимо обратить внимание на следующие ключевые аспекты:

• Состояние соединений: Проверьте все соединения трубопроводов, фитингов и клапанов на наличие видимых повреждений, коррозии или утечек. Особое внимание следует уделить местам, где соединяются разные материалы, так как они могут быть более подвержены повреждениям.
• Уплотнительные материалы: Убедитесь, что уплотнительные кольца и прокладки находятся в хорошем состоянии. Износ или повреждение этих элементов может привести к подсосу воздуха.
• Изоляция: Проверьте изоляцию трубопроводов на наличие трещин, разрывов или других повреждений. Неправильная изоляция может не только способствовать подсосу воздуха, но и снижать эффективность теплообмена.
• Наличие загрязнений: Обратите внимание на наличие грязи, пыли или других загрязнений в местах соединений. Это может быть признаком того, что система не обслуживалась должным образом, что может привести к утечкам.

После визуального осмотра рекомендуется провести более детальную проверку с использованием дополнительных инструментов и методов. Например, можно использовать мыльный раствор для выявления утечек: нанесите раствор на подозрительные места, и если появятся пузырьки, это будет свидетельствовать о наличии подсоса воздуха.

Также полезно использовать тепловизионные камеры, которые позволяют визуализировать температурные изменения в системе и выявить места, где может происходить подсос воздуха. Эти устройства могут обнаружить даже небольшие утечки, которые не видны невооруженным глазом.

Важно помнить, что регулярный визуальный осмотр и проверка соединений должны стать частью планового технического обслуживания системы. Это поможет не только выявить подсос воздуха на ранних стадиях, но и предотвратить более серьезные проблемы в будущем, такие как перегрев оборудования или его выход из строя.

Таким образом, визуальный осмотр и проверка соединений являются важными методами для определения подсоса воздуха, которые могут существенно повысить эффективность работы систем и снизить эксплуатационные расходы.

Вопрос-ответ

Как понять, что впускной коллектор пропускает воздух?

При подсосе воздуха во впускной системе могут возникать непривычные шумы, свисты или свистящие звуки. Обратите внимание на любые странные звуки, которые могут появиться во время работы двигателя. Нестабильный холостой ход. Подсос воздуха через прокладку впускного коллектора может вызывать нестабильность холостого хода.

Сколько стоит проверка подсоса воздуха?

Дымогенератор выдает давление от 0,2 до 1,5 бар. Возможен выезд, стоимость выезда зависит от места нахождения автомобиля. Проверка дымогенератором на герметичность (подсосы воздуха), опрессовка системы впуска автомобиля от 1500 руб.

Как проверить, есть ли подсос воздуха в топливной системе?

Чтобы проверить наличие подсоса воздуха в топливной системе, можно выполнить несколько действий: визуально осмотреть все соединения и шланги на предмет утечек, использовать специальный дымогенератор для выявления мест подсоса, а также проверить давление в системе с помощью манометра. Если давление ниже нормы или возникают проблемы с запуском двигателя, это может указывать на подсос воздуха.

Советы

СОВЕТ №1

Используйте мыльный раствор для проверки на наличие подсоса воздуха. Нанесите мыльный раствор на соединения и швы системы. Если появятся пузырьки, это указывает на утечку воздуха.

СОВЕТ №2

Регулярно проверяйте фильтры и уплотнители. Изношенные или загрязненные фильтры могут способствовать подсосу воздуха, поэтому их замена или чистка должна быть частью вашего регулярного обслуживания.

СОВЕТ №3

Обратите внимание на звуки работы оборудования. Неправильная работа насосов или компрессоров может быть признаком подсоса воздуха. Если вы слышите необычные звуки, это может указывать на проблему.

СОВЕТ №4

Проводите визуальный осмотр системы на предмет трещин и повреждений. Часто подсос воздуха происходит через мелкие трещины в трубопроводах или соединениях, поэтому регулярный осмотр поможет выявить проблемы на ранней стадии.
