Рисуем платы в Sprint-Layout правильно с первых шагов

Посему я кратенько, с азов, расскажу, как стоит подходить к разводке платы в Sprint-Layout, чтоб самому потом не гадать, что же я за деталь тут влепил. Давайте сразу будем делать правильно! В одной небольшой статейке всего не охватишь, пройдусь по некоторым основным моментам.

Итак, создаем новый проект, задаем название платы и предполагаемый размер (его позднее легко откорректировать).

Не забудьте выбрать подходящую рабочую сетку.

Для небольших проектов с крупными элементами подходит сетка 1,27 мм, для более продвинутых и плотных 0,635 мм и так далее. Размещаться элементы и дорожки будут с привязкой к узлам этой сетки. Можно сделать сетку для советских деталей: 2,5 мм или 1 мм.

Далее нужно выставить нулевую точку, чтоб удобнее было работать с линейкой программы. Если её установить после добавления элементов, сбивается их привязка к сетке.

Обязательно разберитесь с системой слоёв в программе, поймите как всё работает, пользуйтесь фотовидом.

Начинаем добавлять детали на плату. На данном этапе не следует путать местами значения «Тип» и «Номинал», в последствии я расскажу почему.

Вводим значения, регулируем по вкусу размер шрифта, жмем ОК.

Теперь перемещаем обозначение элемента поближе. Если необходимо, можно его повернуть выделив перед этим.

А если нужен термобарьер для облегчения пайки на больших полигонах? Выбираем рисование дорожек и рисуем термобарьер.

Поставьте галку «Термобарьер» и настройте направление и ширину «мостиков» барьера. Очень удобно тем, что можно настроить сразу много площадок. Работает функция термобарьера только на включенном автоматическом полигоне земли. Поддерживается не всеми версиями Sprint-Layout. Пользуйтесь свежей.

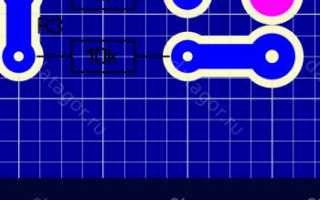

Всё нарисовано, можем полюбоваться результатом нажав кнопку «фотовид».

Нюанс — можно редактировать размер надписей элементов по отдельности, для этого выделяем «жертву» и жмем справа кнопку свойств. Настройки довольно обширны. Однако, лучше устанавливать все надписи в едином стиле.

Красота! Кстати, не забудьте настроить цвета слоёв в программе по всему вкусу, кому моя палитра показалась мрачноватой.

Теперь вспомним начало статьи и выясним, почему не стоит вписывать номинал элемента в поле для его типа. Всё просто, оказывается мы при добавлении элементов уже сформировали список элементов!

Осталось только закупиться по списку и получить в итоге красивую плату собственного изготовления. Да и людям такой чертёж не стыдно показать на форуме, и лишних вопросов по плате не будет.

Файлы

Наш файловый сервис предназначен для полноправных участников сообщества «Datagor Electronics».

Для получения файла зарегистрируйтесь и войдите на сайт с паролем.

Наш файловый сервис предназначен для полноправных участников сообщества «Datagor Electronics».

Для получения файла зарегистрируйтесь и войдите на сайт с паролем.

Sprint Layout 5. Подробное руководство.

Несмотря на простоту этой программы, меня часто просят написать по ней статью. Но мне все было некогда. Поэтому роль Капитана Очевидность взял на себя Sailanser. Выполнив этот титанический труд. Я лишь подкорректировал, да добавил кое где подробностей.

Всем наверно давно известна программа для изготовления печатных плат под названием Sprint-Layout, на данный момент последняя версия гордо именуется, 5.0

Сама программа очень простая и не потребует много времени на свое освоение, но позволяет делать платы достаточно высокого качества.

Как я и говорил, сама программа довольно проста, но имеет множество кнопочек и менюшек, помогающих нам в работе. Поэтому наш урок в рисовании платы разделим на насколько частей. В первой части познакомимся с программой и узнаем, где и что в ней прячется. Во второй части нарисуем простенькую плату, которая будет содержать, к примеру, пару микросхем в DIP корпусах (причем эти микросхемы сделаем с полного нуля), несколько резисторов и конденсаторов, также посмотрим такую интересную фишку программы как Создатель макроса и сделаем с его помощью корпус микросхемы, например TQFP-32. Также я покажу как обрисовать плату с картинки или фотографии.

Часть 1: Что и где у нас прячется и как это помогает нам в рисовании печатной платы.

После того как нашли программу, скачали, распаковали из архива и запустили, то видим такое вот окно.

Это непосредственно окно работы нашей программы, где мы в последствии будем рисовать платку.

Начнем с верхней панели

Сначала посмотрим, что у нас прячется за надписью Файл.

Жмем на эту надпись, и тут же у нас появляется выпадающее меню.

• Новый,Открыть,Сохранить,Сохранить как, Установки принтера…, Печать…, Выход С этой братией и так все ясно. Чай не первый день в винде сидим.
• Сохранить как макрос… Эта опция позволяет нам сохранить выделенный фрагмент схемы или иных деталей как макрос, который имеет расширение .lmk дабы в дальнейшем не повторять действия по их созданию заново.
• Автосохранение.. В этой опции можно настроить автосохранение наших файлов с расширением .bak и поставить необходимый интервал в минутах.
• Экспорт В этой опции мы сможем сделать экспорт в один из форматов т.е сохранить нашу платку как картинку, как файл гербера для дальнейшей передачи на производство сохранить как файл сверловки Excellon а также сохранить как файлы контуров для последующего создания платки с помощью ЧПУ станочка. Обычно пригождается при подготовке к фабричному производству.
• Директории… В этой опции мы можем настроить параметры работы с программой, такие как сочетание клавиш расположения файлов, макросов, цвета слоев и т.д и т.п.

Переходим к следующему пункту Редактор

• Отменить, Восстановить, Копировать, Вырезать, Вставить, Удалить, Выделить все Тоже все привычно и стандартно.
• Удвоить По быстрому сделать дубль выделенной детали. Хотя, ИМХО, привычней ctrl+C ctrl+V.
• Копии…
• При выборе этого пункта откроется следующее окно:
• В котором, мы сможем указать, сколько копий выделенной детали нам надо сделать по горизонтали и вертикали и как их расположить или плиткой или просто в ряд. Удобно когда надо нафигачить матрицу чего либо. Например пятачков или резисторов каких.

Следующий пункт меню у нас Проект:

• Добавить плату… Тут сможем добавить еще одну плату в наш файл, например очень удобно когда рисуешь основную плату и блок с кнопочками вот и можно на одной вкладке сделать основную плату потом нажать Добавить плату… и на новой вкладке нарисовать сам блок с кнопками. А еще дополнительные платы это один из немногих способов перетащить с платы на плату кусок монтажа.
• Свойства платы… В этой опции мы можем настроить свойства нашей платы, такие как высота и ширина, а так же задать ей имя, например «Моя платка». Это же, кстати, проще из меню инфо на главной панели сделать.

• Копировать плату В этой опции мы можем скопировать нашу плату, дабы на копии сделать небольшие изменения, например, где-то поставить немного другой разъем.
• Удалить плату — и так все ясно 🙂
• Установить последней, Установить первой, Переместить вправо, Переместить платку влево Это тасовать очередность плат в чертеже. Почти бесполезная фича.
• Импортировать из… Но мой взгляд самая полезная опция т.к позволяет вставить в платку другую платку из созданных ранее, например очень помогает когда нарисовал сложный корпус а как макрос сохранить забыл.

Следующим пунктом у нас Действие

• Повернуть, Зеркало по горизонтали, Зеркало по вертикали Пояснений, думаю, не требуется. Разве, что поворот делается на фиксированный угол который задается в опциях, да детальки зеркалятся на том же самом слое. Как картинка. Впрочем, лучше самому один раз тыкнуть чем читать эту муть 🙂
• Группировать, Разгруппировать Можно связывать детали в блоки. Таким образом, например, можно и макрос сделать. А еще при копировании обьекты группируются. Порой это бесит, а порой нравится. По ситуации зависит.
• Переместить на противоположный слой — перебрасывает деталь на соответствующий слой с другой стороны. Медь на медь, шелк на шелк.
• Переместить на слой — Аналогично верхнему меню, но с небольшой разницей, позволяет непосредственно выбрать слой, куда и будем перемещать нашу деталь.

• Привязать к сетке На мой взгляд, очень удобная фишка (которой, кстати, не хватает в более серьезных программах, например в таких как Eagle) в программе когда рисуешь платку с разными деталями у каждой свой шаг выводов и когда прокладываешь между ними проводники. Причем сетку можно любую задать в два клика.
• Удалить соединения В программе Sprint-Layout есть такая фишка как воздушные соединения. Обычно ими обозначают перемычки, например между двумя отверстиями, сначала поставили два пятачка, сделали между ними соединение, оно будет тонкой зеленой линией, а потом на другом слое провели между этими двумя пятачками дорожку, и выбрали эту опцию, тогда программа проанализирует нормально соединенные пятачки и уберет все лишние воздушные соединения.
• Удалить элементы вне платы Весь рабочий экран с сеткой в программе считается как плата так вот если какой то элемент попадает на ее границу, то данный пункт просто удаляет все что выходит за эти границы.
• Восстановление маски… При выборе этой опции видим такое вот окошко


Следующая по списку у нас Опции.

Установки… При выборе этой опции у нас откроется окошко установки основных параметров нашей программы, поэтому остановимся на нем более подробно.

Вот они тоненькие синие кружочки которые в последствии если потянуть за них курсором мышки можно превратить в полноценный узел, и изменить, таким образом, проложенную дорожку.

А программа автоматом добавит на участках между реальными узлами еще несколько виртуальных узлов и мы имеем возможность дальнейшего редактирования нашей дорожки. Это бывает очень удобно когда приходиться протаскивать например третью дорожку, между двумя уже проложенными.

Зеркально макросы и текст на обратной стороне Если данный пункт активирован, то при вставке текста или макроса на слой программа будет сама смотреть зеркалить его или нет для того чтобы в последствии детали или надписи имели правильное отображение на нашей готовой плате.

Следующий пункт у нас Карта платы, данный пункт имеет один интересный прикол, если он активирован, то в левой части нашей программы появляется небольшое окошко.

Это как бы уменьшенная копия нашей платки, включать или нет, это решать уже каждому меня лично прикалывает. Фанаты жанра RTS тоже оценят 🙂

Всплывающие окна в основном всякие подсказки в программе — очевидно.

Ограничить высоту шрифта (мин 0,15мм) Вот та галочка что ищут многие начинающие да и не только пользователи этой программы если она стоит то когда делаем надписи на плате или на элементах то мы не можем сделать размер букв меньше чем 1,5 мм. Так что если надо, куда то ставить текст размером меньше чем 1,5 мм то рекомендую ее снять. Но при отправке на производство это надо учесть. Не везде могут напечатать шелкографию столь малого разрешения.

Идем дальше и видим еще один интересный пунктик, а именно Ctrl+ мышь для запоминания параметров выделенный объектов, если этот пункт активирован, то появляется один интересная штука. Например, нарисовали две контактные площадки и между ними проложили дорожку скажем шириной 0,6 мм потом сделали еще и еще что-то и в итоге просто забыли какая была ширина этой дорожки, конечно можно просто по ней щелкнуть и в настройке ширины дорожки у нас отобразиться ее ширина,

тут вместо 0,55 станет наша ширина 0,60, но ведь потом подкручивать ползунок, справа от числа, дабы подстроить ширину на 0,6 лениво ведь, но если мы щелкнем на той же дорожке с зажатой кнопкой Ctrl то тогда наше значение 0,6 сразу запомниться в этом окне и новую дорожку, мы будем рисовать уже толщиной 0,6мм.

Использование шага 0,3937 вместо 0,4. Переводик конечно очень корявый в оригинале этот пункт написан так HPGL-Skalierung mit Faktor 0.3937 statt 0.4 в общем этот пункт отвечает за создание HPGL файла для последующей передачи на координатный станок, и указывает использовать ли один знак после запятой либо в зависимости от станка использовать четыре знака после запятой.

С первым пунктом мы закончили и перейдем теперь ко второму пункту нашего окошка он у нас называется Цвета и посмотрим, что же прячется там.

Тут у нас все очень просто и задаем цвета для нашей программы для фона, сетки, линий, слоев, либо выбираем из нескольких предложенный вариантов, тут как говориться на вкус и цвет товарищей нет, и каждый ставит их под себя.

Идем дальше и пункт Директории

Тут тоже ничего особенного нет, просто указываем пути где и что у нас располагается, данная настройка имеет место если мы ставим программу из дистрибутива скачанного с официального сайта но т.к программа у нас великолепно работает и без всякой установки, то просто ничего можно не менять и пойти дальше.

А дальше у нас пойдет пункт Библиотека

Тоже в принципе ничего особо интересного не видим, просто указываем где у нас будет храниться библиотека наших макросов, т.к программа у нас умная то она сама определяет расположение нашей библиотеки с макросами.

Переходим к пункту Возврат

Тут тоже все довольно просто и мы просто указываем число, на сколько программа нам сможет сделать откат изменений, если где чего напортачили при рисовании нашей платы я поставил максимальное число 50.

Переходим к следующему пункту, и он у нас называется I_max тут показывают кино в 3D формате

Мы задаем предполагаемую толщину меди на нашей заготовке и предполагаемую температуру, дабы встроенный простенький калькулятор показал нам ток и напряжение, которое может проходить по проводнику.

И последний пункт в нашей настройке это пункт Клавиши

В нем мы видим клавиатурные сокращения для тех или иных операций и если что то можем их поменять, хотя я с этим особо не парился и оставил все как есть по умолчанию.

С пунктом Установки мы закончили и посмотрим остальные опции выпадающего меню Опции

Свойства Если выбираем этот пункт, то справа в программе у нас откроется окошко

Свойства где мы можем задать размер нашей платки по ширине и высоте а также ее название.

DRC-контроль При выборе этого пункта у нас откроется справа еще одно окно

Которое позволит нам проконтролировать нашу нарисованную платку поставить зазоры ограничения и т.д. Архиудобная и архинужная вещь. Особенно при отправке плат на производство, да и в кустарных условиях пригождается. Суть в чем. Ставим, например, минимальный зазор в 0.3мм и минимальную дорожку не меньше чем 0.2мм и при DRC проверке прога нам найдет все места где эти нормы не выполняются. А раз не выполняются, то могут быть косяки при изготовлении платы. Например, дорожки склеются или еще какая проблема. Также тут идет проверка диаметров отверстий и прочие геометрические параметры.

Библиотека При выборе этого пункта мы увидим еще одно окно в правой части программы.

А именно окошко с макросами, т.е окошко где мы можем выбрать наши готовые детали и корпуса для их последующей вставки в нашу платку.

Шаблон… Если выбрать этот пункт, то увидим такое окошко

Очень интересный пункт он позволяет поставить картинку задним фоном на наш стол в программе, где мы рисуем платку. Пока описывать детально его не буду, но к нему вернусь.

Металлизация При выборе этой опции программа заливает нам всю свободную область медью, но при этом оставляет зазоры вокруг нарисованных проводников.

Эти зазоры нам могут иногда очень пригодиться, да и плата при таком подходе получается покрасивее, и поэстетичнее, где настроить ширину зазора тоже остановлюсь более подробно, когда будем рисовать платку.

Вся плата Выбираем эту опцию, на экране уменьшиться масштаб, и мы увидим всю нашу платку целиком.

Все компоненты Аналогично верхнему пункту, но с той лишь разницей что уменьшит масштаб в зависимости от того, сколько компонентов раскидано у нас по платке.

Все выделенное Этот пункт подгонит размер экрана в большую или меньшую сторону в зависимости от того, какие компоненты в данный момент у нас выделены.

Предыдущий масштаб Вернуться к предыдущему масштабу, тут все просто.

Обновить изображение Простая опция просто обновляет изображение на нашем экране. Полезно если на экране возникли какие то визуальные артефакты. Иногда бывает глюк такой. Особенно при копипастинге больших кусков схемы.

О проекте… Если выбрать эту опцию то можно написать что либо о самом проекте, а потом вспомнить особенно после вчерашнего, что я там рисовал то, выглядит это так.

Таблица отверстий… Довольно интересный пункт меню который отображает сколько отверстий на нашей плате и какие нужны сверла что бы их просверлить, хотя я использую его в основном для того дабы привести к единому показателю все точки на контактных площадках для последующего сверления и ставлю их размер обычно 0,6 мм. Вот как это выглядит на реально нарисованной плате.

Тут видим, что отверстий нам сверлить 56 штук и надо пять их них подогнать, дабы внутренняя точка на контактной площадке была 0,6 мм.

Создатель макроса… Очень, очень, очень, полезный пункт в программе, который позволяет нам нарисовать сложный корпус, такой например как SSOP,MLF,TQFP либо какой то другой за минуту-другую. При нажатии на этот пункт откроется такое вот окошко.

Тут мы можем выбрать и настроить рисование нашего корпуса, смотря на данные из даташита на ту или иную микросхему. Выбираем тип площадок, расстояние между ними. Тип расположения и опа! На плате готовый набор падов. Осталось их только оформить на слое шелкографии (например, обвести в рамочку) и сохранить как макрос. Все!

Следующие пункты такие как Регистрация и знак вопроса, т.е помощь описывать не буду потому что в них нет абсолютно ничего что нам поможет в дальнейшем рисовании нашей платки, правда помощь будет полезна тем кто дружит с немецким языком.

Уф описал таки пунктики в выпадающих меню, но все эти пункты имеют свои пиктограммы в виде картинок на панели чуть ниже, т.е туда вынесены все необходимые для работы опции вот эта панель.

Слишком подробно останавливаться на ней не буду т.к она дублирует пункты меню, но при дальнейшем рисовании просто буду ссылаться на эти иконки дабы не затруднять восприятие фразами типа, Выберем пункт меню Файл, Новый.

Идем дальше. Отразить зеркально по вертикали, Отразить зеркально по горизонтали, Выровнять…

На этом пункте тоже остановлюсь более подробно пункт на самом деле очень хороший помогает придать красивый и эстетичный вид платке дабы в дальнейшем можно было похвастаться перед друзьями как у тебя все аккуратненько и красиво например ставим SMD детали на нашу плату а они все вкривь да вкость из-за привязке к сетке, а тут выдели несколько деталей и выбрали выравнивание по левому краю и у нас все аккуратно смотрится.

Получается что все слои, становятся как бы прозрачными, и можно видеть один слой через другой.

Теперь обратим наше внимание на панель, которая у нас располагается слева

В ней пойдем по пунктам сверху вниз. Курсор Данный пункт при нажатии на него просто представляет из себя курсор, который позволяет нам выделить какой то элемент на плате и перетащить его по плате удерживая левую кнопку мышки Масштаб При нажатии на эту иконку указатель измениться на линзу с плюсиком и минусом по краям и соответственно если нажать левую кнопку мыши то изображение увеличиться если правую то оно уменьшиться. В принципе при рисовании платки этот пункт можно и не выбирать а прокручивать колесо мышки вперед или назад соответственно вперед масштаб будет увеличиваться а назад уменьшаться. Проводник При выборе этой иконки указатель меняет свой вид на точку с перекрестьем и позволяет нам нарисовать дорожку от одной контактной площадки к другой. Дорожка рисуется по активному слою, который выбирается внизу.

Контакт Данная иконка позволяет нам выбрать форму контактной площадки.

Если же выбрать строку «с металлизацией» то контактная площадка изменит цвет на синеватый, с красным тоненьким кругом внутри, это будет подразумевать под собой что в данном отверстии идет металлизация и что это отверстие переходное с одной стороны платы на другую. Также такие контактные площадки очень удобно ставить на двусторонних платах, т.к при последующей распечатке эти контактные площадки будут пропечатаны на обоих, сторонах нашей будущей платы. SMD- контакт При выборе этой иконки, появляется возможность расположить на нашей платке маленькие smd контакты. Дуга Данная иконка позволяет нам нарисовать окружность или сделать дугу.

Дабы окружность превратить в дугу достаточно на окружности выбрать точку и просто немного ее протащить в итоге из окружности получим дугу как на изображении справа. Полигон Эта иконка позволяет нам нарисовать замкнутый полигон на нашей платке дабы придать ей более красивый вид. Также, если немного изменить его свойства, то можно получить полигон из сетки.

Это бывает особенно актуально тем кто делает свои платки по технологии ЛУТ и у кого при печати на лазерном принтере, принтер не делает идеально черным большие закрашенные области. В настройках также можно выбирать толщину окантовки, чтобы регулировать округлость углов нашего полигона. Фигура Если выбрать эту иконку, то тогда открывается окошко из которого можно нарисовать либо какую нить фигурку а можно и причудливую спираль изобразить.

Текст При выборе этой иконки открывается окно, где можно ввести текст и потом вставить в какое либо место на плате, подписать например элементы, микросхемы, или вставить свое неповторимое имя на платку. По умолчанию размер текста 5 мм, но регулируется до параметра 1,5 мм если же надо поставить текст размером меньше чем 1,5 мм то я выше писал что надо убрать в настройке и тогда можно будет писать текстом хоть 0,1 мм.

Соединение При выборе этой иконки указатель становиться маленьким и включается режим «воздушного» соединения, достаточно щелкнуть на одной контактной площадке а потом на другой и между ними появится вот такая замечательная зеленая ниточка, которую многие используют для того чтобы показать на плате перемычки, которые потом надо будет запаять. Вот только перемычки я бы ей делать не советовал. Дело в том, что они не дают связи при электрической проверке. Лучше всего перемычки делать дорожками на втором слое, соединяя их через сквозные металлизированные отверстия. В этом случае электрическая проверка покажет контакт. Так что, ИМХО, соединение это бесполезная вещь.

Автотрасса Неимоверно простецкое подобие авторазводчика. Работает просто. Вначале соединяем пины через «соединение», а потом тыкаем в них инструментом автотрассера. Опа..

Еще одна бесполезная вещь 🙂 Впрочем, может быть иногда поможет найти дорожку в хитром месте. Да, шагает она по сетке, так что если хочешь чтобы работало лучше — сделай сетку помельче.

Контроль Электрический контроль. Позволяет найти все замкнутые цепи. Архиполезная вещь при разводке. Особенно когда у тебя уже дофига всяких цепей проведено и глаз отказывается воспринимать эту кашу. А так ткнул тестером — все засветилось. Красота! Особенно полезно земли и питания вычислять. Чтобы не забыть ничего запитать. Главное перемычки делать не через «соединение», а по второму слою.

Измеритель Позволяет померить расстояние от точки до точки, очень удобно, когда прикидываешь примерный размер платы, также ко всему прочему можно еще увидеть и угол есть ли он или нет.

Фотовид Вообще прикольная штука можно поглядеть, как платка будет выглядеть если сделают на производстве, или надо рисунок покрасивее куда то выложить на форум или сайт. А еще на ней хорошо разглядывать паяльную маску, где она есть, а где ее нет. Ну и на шелкографию полюбоваться можно. В общем, полезная фича. Также позволяет выловить баги с зеркальным отображением букв/компонентов или если что то по ошибке не на тот слой впендюрил.

Маска Если нажать на эту иконку то можно посмотреть как будет выглядеть маска для пайки, если в последующем придется заказывать платку на производстве.

Можно в этом режиме удалять или наоборот закрывать детальки маской. Просто тыкая по проводочкам. Есть белая — значит открыто.

Теперь подходим к небольшим настройкам Первым пунктом у нас идет настройка шага сетки первые семь пунктов шага сетки забиты самим производителем программы и их изменить никак нельзя, можно только выбрать но также в настройке сетки можно добавить и свои размеры достаточно нажать «Добавить шаг сетки…» и ввести свои параметры что я и сделал добавив шаг сетки 1мм, 0,5мм, 0,25мм, 0,10 мм 0,05мм и 0,01 мм

Активный на данный момент шаг сетки отображается галочкой и с данный момент составляет 1 мм

Также можно и удалить отмеченный шаг сетки или вообще ее выключить привязку к сетке достаточно щелкнуть по соответствующей строчке. А если двигать с нажатой клавишей Ctrl то шаг сетки игнорируется. Удобно когда надо что-либо подвинуть не по сетке.

Следующие три настраиваемых пункта:

• Настройка ширины проводника, где мы настраиваем ширину нашего проводника.
• Настройка размера контактной площадки, тут мы настраиваем внешний и внутренний диаметр.
• И последняя настройка это настройка размеров контактной площадки SMD по горизонтали и по вертикали.

Также можно создавать свои размеры линий/площадок и сохранять их, чтобы потом можно было выбирать из списка.

Теперь осталась только нижняя панель:

Под ней располагается еще одна иконка, заштрихованный прямоугольник. Он обладает одним интересным свойством, если на него нажать то мы сможем освободить от заливки на плате ту область которую выберем.

Тут правда есть одна тонкость. Дело в том, что если мы попытаемся соединить нашу заливку проводком, то у нас ничего не выйдет. Т.к. заливка будет в панике разбегаться в стороны. Решается просто — кидаем от земляной точки до заливки и делаем для этого проводника зазор равный нулю. Все!

Тут же можно и на заливке сделать негативную надпись. Тоже делается просто — кладем надпись на заливку (заливка разбегается от надписи в разные стороны), а потом в свойствах ставим галочку «Без зазора». Все, надпись стала в виде прорезей в заливке.

Да еще забыл про такую маленькую подсказку которая появляется если нажать на маленький вопросик.

Вот на этом закончим первый наш урок, в нем узнали что и где у нас прячется и располагается что и где настраивается.

Часть №2 Нарисуем простенькую платку, создадим корпус TQFP-32 и узнаем, как обрисовать платку найденную в Интернете.

В качестве образца возьмем простую схему, ее я откопал в одном из старых журналов, говорить в каком не буду, может кто из посетителей сайта и вспомнит этот журнал.

• Две микросхемы в DIP корпусах по 14 ножек у каждой микросхемы.
• Шесть резисторов.
• Один полярный конденсатор и два обычных конденсатора.
• Один диод.
• Один транзистор.
• Три светодиода.

Начнем рисовать наши детали, и для начала определимся, как выглядят наши микросхемы и какие они имеют размеры.

Вот так выглядят эти микросхемы в DIP корпусах, и имеют размеры между ножками которые составляют 2,54 мм и между рядами ножек эти размеры 7,62 мм.

Теперь нарисуем эти микросхемы и сохраним их как макрос, дабы в дальнейшем не рисовать заново и у нас будет готовый макрос для последующих проектов.

Теперь проверим ее размеры. Впрочем, если делать по сетке это и не требуется. Куда она денется с подводной лодки?

Все получилось как и планировалось.

Тогда сохраним нашу будущую плату. Нажимаем на иконку дискеты и водим в поле название файла.

Мы нарисовали расположение ножек микросхемы, но наша микросхемка имеет какой-то незаконченный вид и выглядит сиротливо, надо придать ей более опрятный вид. Надо сделать контур шелкографии.

Для этого переключим шаг сетки на 0,3175 поставим толщину проводника равной 0,1 мм и сделаем активным слой В1.

Теперь щелкаем по иконке Проводник и нарисуем небольшой контур, щелкаем левой кнопкой мышки, когда надо поставить точку, и правой когда надо завершить линию, потом щелкнем по иконке Полигон и сделаем небольшой треугольник в левой части этого контура.

Этим треугольником мы обозначим, где у нас будет первый вывод микросхемы.

Вот теперь наша микросхемка выглядит более опрятно и аккуратно.

Почему делаю именно так? Да просто потому что меня удручают платы сделанные кое как и на скорую руку бывает скачаешь какую нить платку из сети, а там только контактные площадки и больше ничего. Приходится проверять по схеме каждое соединение, что откуда пришло, что куда идти должно…

Но я отвлекся. Мы сделали нашу микросхемку в корпусе DIP-14 теперь нам надо ее сохранить как макрос для того дабы в последствии не рисовать подобное , а просто взять из библиотеки и перенести на плату. К слову сказать, вряд ли ты найдешь SL5 без макросов вобще. Какой то минимальный набор стандартных корпусов уже есть в папке макросов. А по сети ходят целые комплекты из макросборок.

Теперь зажмем левую кнопку мыши и выделим все что мы только что нарисовали.

Потом нажмем на иконку замка — сгруппируем. А лучше запомнить хоткеи и юзать их.

И все наши три объекта сгруппируются в один

После этого выберем Файл, Сохранить как макрос…

И зададим ему имя DIP-14. Также не помешает создать дерево папок в директории макросов. И не сваливать все сборки в одну помойку, а сортировать их по разделам.

Теперь нажмем на кнопку макросы:

Ставим толщину проводника 0,1 мм

Выбираем шаг сетки равным 1 мм

И рисуем контур нашей будущей платы.

И примерно поставим наши микросхемы

И поставим две контактные площадки на расстоянии 2,54 мм

И на нем нарисуем примерный радиус нашего конденсатора, для этого нам понадобиться инструмент дуга.

Выберем ее и у нас появится перекрестье на экране, а также курсор изменит свой внешний вид. Вот мы его и поставим как раз посередине наших двух контактов.

Теперь удерживая левую кнопку мышки немного потянем вырисовывая круг под наш диаметер конденсатора, а также с помощью проводника, нарисуем знак плюсика и условное изображение конденсатора. Рисуем, естественно, по слою шелкографии.

Теперь по аналогичному принципу строим детали, ставя их в нашу плату рисуем между ними проводники, чешем в затылке когда не получается куда то проложить проводник, думаем, опять прокладывая проводники и в некоторых местах не забываем менять ширину проводника, таким образом постепенно выстраивая плату, также при прокладывая проводники нажимаем на клавиатуре пробел эта кнопка меняет углы изгиба проводника, рекомендую попробовать вещь прикольная. Отдельно хочу остановиться на группировке объектов несколько объектов можно собрать в один щелкая на них левой кнопкой мишки с зажатым шифтом, и потом нажать группировку. Итак, рисуем, рисуем, В итоге получаем вот это:

Помимо всего прочего в слоях, есть одна интересная веешь, такая как отключение видимости слоя, достаточно шелкнуть на имени НЕАКТИВНОГО слоя чтобы сделать его невидимым. Удобно когда проверяешь плату, чтобы всякие лишние линии не мозолили глаз и не отвлекали.

В результате плата выглядит так:

Теперь немного пояснений по печати зеркального/незеркального изображения. Обычно проблема возникает с ЛУТом, когда по неопытности печатаешь изображение не в том отображении. Проблема решается на самом деле просто.

Во всех программах разводки плат у нас принято что текстолит «прозрачный» поэтому мы рисуем дорожки глядя как бы сквозь плату. Так проще, в том смысле что нумерация выводов микросхем у нас получается естественной, а не зеркальной и не путаешься. Так вот. Нижний слой уже у нас зеркальный. Его печатаем как есть.

А вот верхний надо зеркалить. Так что когда будете делать двусторонку (хотя не советую, большую часть плат можно развести по одной стороне) то ее верхнюю сторону надо будет уже зеркалить при печати.

Если вы печатает для ЛУТа или фотошаблон для резиста, то надо чтобы цвет был максимально темный и непрозрачный. А дорожки у нас по дефолту зеленые и при печати будут серыми. Это легко решается выбором черного цвета для печати. Также надо выключить все другие слои. Такие как шелкография и оборотная сторона платы. Иначе будет каша.

Зададим несколько копий, мало ли вдруг запортачим:

Вот мы и нарисовали простенькую платку расположили несколько копий на листе напечатали изготовили и наслаждаемся готовым.

Теперь выберем иконку текст, в ней проставим размер шрифта 1.0 мм (как сделать, дабы можно было писать шрифтом меньше чем 1,5 мм я уже писал так что смотрим внимательно) включим английский язык на клавиатуре и начнем расставлять обозначения элементов в зависимости, от элемента перед постановкой надписи будем нажимать кнопочки с углами поворота шрифта 0,90,180, или 270 градусов.

После того как расставили все обозначения элементов можем их выровнять дабы смотрелось более аккуратно, после всех этих действий наша платка выглядит вот так:

Теперь осталось самое интересное, это проставить номиналы деталей, выделяем левой кнопкой какую либо деталь и жмем на ней правой кнопкой мышки, в выпадающем меню выбираем пункт, Обозначить.

Таким образом проставляем номиналы всех деталей и если ничего больше нет то отправляем платку в архив. Единственно не забываем одну вещь программа не любит русские буковки так что все надписи делаем исключительно на английском языке. Впрочем это не касается обозначений номинала во всплывающих подсказках.

Вот мы и сделали простую плату.

Создание корпуса TQFP-32 Идем дальше теперь мы нарисуем немного сложный корпус, а именно TQFP-32 для этого на нашей платке сделаем вторую вкладку. Делается она очень легко, нажимаем вот тут

Прямо на надписи правой кнопкой мышки и в выпадающем меню выбираем Новая плата. После отвечаем утвердительно на вопрос, откроем свойства новой платки и назовем ее TQFP-32.

Теперь открываем даташит на микросхему которую собрались рисовать сделаем например смотря на даташит от ATmega-8.

Вот что пишут нам в самом даташите. Параметров дофига, но ничего. Сначала уменьшим размер сетки до 0,15785 мм на всякий случай, а потом откроем такую фишку программы как Создатель макроса.

Опции ->Создатель макроса.

После того как открыли, то мы перед собой видим такое окно.

Смотрим в даташит на микросхему и видим квадрат у которого с каждой стороны ножки блин, ну да ничего не беде просто в верхнем выпадающем меню выберем другое расположение а именно Четырехсторонний и щелкнем на контакте SMD. Вот и все теперь заглядывая в даташит, и в это окошко смотрим куда какой параметр вводить, в итоге заполняем все поля, и получаем такой результат:

Теперь щелкаем на кнопке ОК. Наш корпус становится красным и привязан к мышке и потом щелкаем в любом месте экрана.

Теперь у нас остался совсем маленький штришок это приблизить изображение крутя колесо мышки от себя, переключиться на слой В2, и нарисовать контур микросхемы и обозначить где у нас будет первая ножка.

Вот и все, наш корпус под микросхему TQFP-32 создан, теперь если что можно распечатать, его на бумажку приложить микросхему и если немного нет так то слегка подкорректировать параметры, а потом сохранить как макрос дабы в дальнейшем уже подобный корпус не рисовать.

Отрисовка картинки И последний шаг нашего урока, я расскажу как из изображения платы найденного в журнале или на просторах Интернета сделать платку.

После того как нарисовали, возьмем наше изображение и с помощью графического редактора уберем все что у нас находиться в левой части, она нам в принципе не нужна а правую часть сохраним в файл с расширением .ВМР. Если сканируем платку из какого то журнала то лучше сканировать с разрешением 600 dip и сохранять в файл .ВМР После того как сохранили в программе переходим на слой К2 нажимаем на иконку ШАБЛОН.

Нажимаем кнопку Загрузить… и выбираем наш файл. После этого экран у нас примет такой вид

Вот и все теперь просто обрисовываем деталями эту картинку. Вполне возможны случаи когда детали могут не попадать со 100% на нарисованное на картинке, это не страшно главное есть картинка на фоновом слое и набор макросов с фиксированным размером а это самое главное. В программе Sprint-Layout имеется великолепный набор макросов, да и постепенно когда будут рисоваться новые детали он еще и будет пополняться своими.

Когда наложен шаблон на задний фон и делаем его обрисовку то дополнительно можно поиграть вот с этими двумя кнопочками

Если нажать на верхнюю то пока ее держим станут невидимыми наши дорожки, а если на нижнюю то пока ее держим станет невидимой наша картинка которую наложили фоном.

Вот в принципе и все о программе Sprint-Layout думаю для начинающих ее осваивать информации и так предостаточно и конечно надо все запомнить что и куда нажимать, как и что делать. И в конце урока про программе Sprint-Layout, можно скачать сам файл с этими платами, на котором и проходили освоения этой программы.

Удачного создания плат!

Спасибо. Вы потрясающие! Всего за месяц мы собрали нужную сумму в 500000 на хоккейную коробку для детского дома Аистенок. Из которых 125000+ было от вас, читателей EasyElectronics. Были даже переводы на 25000+ и просто поток платежей на 251 рубль. Это невероятно круто. Сейчас идет заключение договора и подготовка к строительству!

А я встрял на три года, как минимум, ежемесячной пахоты над статьями :)))))))))))) Спасибо вам за такой мощный пинок.

138 thoughts on “Sprint Layout 5. Подробное руководство.”

Мда,подзабыл я эту программульку на дальней полке:)Для простеньких плат самое то!Первые шаги в ней делал.Спасибо Ди,твоя статья как осенила,нужно макетик сделать маленький,а времени мало.

Sprint-Layout – программный пакет для проектировки печатных плат

Sprint Layout – САПР топологии печатных плат. Приложение предлагает десятки инструментов для проектирования плат: добавление радиоэлементов, дорожек, мест пайки, сверления. Профессионалов порадует функция подготовки печати на прозрачных плёночных материалах, поддержка слоёв. Работа с файлами Gerber и HPGL расширяет сферы применения Sprint-Layout: позволяют выполнять фрезерование на ЧПУ прямо из макета.

Возможности программы

Последняя версия Sprint-Layout содержит обширную библиотеку компонентов для выполнения поверхностного (SMD) или классического дырочного монтажа. Элементы в панели инструментов структурированы, расположены в порядке востребованности от самых используемых. Интерфейс программы переведён на русский язык, что облегчит её освоение и эксплуатацию.

Инновационная технология сглаживания делает чертёж реалистичнее даже при масштабировании. Автоматическая привязка к сетке и элементам платы повышают точность рисования соединений, перекрестие отображает координаты расположения курсора.

Официальный сайт предлагает купить приложение за $49, у нас можно бесплатно скачать Sprint-Layout 6 на русском языке (фактически это версия 5.0, переведенная на русский).

Сетка с мелкой ячейкой позволяет работать с тончайшими структурами благодаря изменению масштаба сетки до 1 мкм (выбирается цифрами 1 – 9). Мастер компоновки автоматически создаст макет платы после расстановки посадочных мест под радиокомпоненты: резисторы, транзисторы, конденсаторы, микросхемы с заданными параметрами форм. Благодаря функции использования шаблонов можно скопировать плату, имея фото или отсканированный макет.

Спринт-Лейаут работает с шестью слоями: контурные, медные слои и трафарет. Для многослойных плат доступны два дополнительных слоя, один из которых – контурный.

Sprint-Layout экспортирует проекты:

• Формат Gerber для передачи проекта на производство, например, фабрику.
• Графический документ (BMP, JPG) – вставить как картинку.
• Excellon позволяет создавать контуры плат для их вырезания на станке с ЧПУ.

Сохранить проект в PDF напрямую нельзя, сначала придётся экспортировать его в графический формат, из него – в PDF через соответствующую программу, например, doPDF.

Как установить ПО

По прямой ссылке внизу расположена русская версия Sprint-Layout v6.0 – кликните по ней, и через десяток секунд приложения появится на компьютере.

Нет смысла искать торрент-клиент для загрузки программы, ведь она занимает менее 10 МБ.

1. Запустите скачанный файл-установщик двойным кликом.
2. При появлении запроса от UAC либо системы безопасности, подтвердите выполнение приложения.
3. Примите условия эксплуатации Sprint-Layout 6, укажите каталог для распаковки файлов, места создания ярлыков.

Распаковка занимает десяток секунд.

Системные требования

Программа работает на Windows XP, 7, 8, 10, 11 любой разрядности. Версии для Mac OS, дистрибутивов Linux (Fedora, Ubuntu) не существует, как и 7-й версии программы.

Sprint-Layout 6 Rus запускается на старых компьютерах:

• Windows XP – 11 32/64 бит.
• Процессор – 1 ГГц.
• ОЗУ – 256 МБ.
• Свободное место – 50 МБ.

Как пользоваться (краткое описание интерфейса)

В панели слева собраны средства для рисования, разбитые по категориям: дорожки, контактные пятна, площадки, геометрические фигуры и прочие инструменты Перетаскивайте нужные элементы (пятачки – места контактов) в рабочую область, формируйте между ними связи, соединяйте элементы дорожками. Для добавления мест сверления подложки и формы контактов изменяйте свойства элементов «Пятачок».

В панели свойств расположены параметры и настройки выбранного элемента, их изменения отражаются на схеме в реальном времени. Селектор позволяет управлять свойствами одного компонента схемы или их группы.

Инструмент «Проверка условий» проведёт анализ разводки, оповестит о проблемах в схеме, например, о расположенных близко друг к другу отверстиях, просветах между контактами. Есть опции вращения элементов, присвоения им идентификаторов. Автотрассировщик ускорит создание сложных плат, он рисует дорожки самым оптимальным путём, препятствуя их пересечение. В режиме измерения вы можете определять расстояния и углы между компонентами.

Работу в Спринт-Лайот упрощают конструктор площадок, функции отображения перечня отверстий и элементов, печати макетов, планов сверления, сборки, их комбинаций. Есть функция заполнения неиспользуемых областей медью, позволяющая использовать травление для производства нарисованных плат. Опция просмотра фото покажет приблизительный вид разработки на завершающем этапе изготовления.

Макросы или как добавить собственный компонент

В программе можно создать макрос – элемент библиотеки компонентов, макет повторяющихся объектов (резисторов, транзисторов, диодов, микросхем). Пользоваться макросами в Sprint-Layout несложно.

1. Кликните по иконке микросхемы справа вверху. Откроется панель «Макросы».
2. Разверните раздел с нужным компонентом (может находиться в подразделе), и перетащите его на сетку.

Внизу панели отображается вид элемента.

Для сохранения макроса нарисуйте элемент, выделите его, вызовите команду «Сохранить макрос» через меню «Файл», введите имя объекта, нажмите Enter.

Элемент с названием файла, которое вы ввели на предыдущем шаге, появится в библиотеке (разделе) справа. Подробнее о макросах в программе читайте по ссылке.

В интернете полно курсов и уроков Sprint-Layout, которые научат начинающего радиолюбителя обращаться с программой, освоить её инструментарий.

Проблемы

При попытке открыть файл через Sprint-Layout часто появляется ошибка «ist keine sprint layout datei». Решений проблемы несколько:

• Используйте англоязычную версию программы.
• Переустановите приложение – откажитесь от портативной (portable) версии.
• Исключите кириллические символы из пути к файлу: переместите в корень диска, назовите английскими буквами сам объект и каталоги, которые к нему ведут.

Преимущества и недостатки программы

• Возможность добавлять элементы в библиотеку.
• Поддержка слоев.
• Работа с несколькими платами в одном документе.
• Поиск замкнутых цепей.
• Автоматическая трассировка.
• Измерения расстояний и углов.
• Фотовид для оценки внешнего вида и паяльной маски платы.
• Применение настроек «на лету».

Недостатки программы для печатных плат:

• Нельзя импортировать проекты с других приложений.
• Бедная библиотека.
• Не открывает несколько файлов параллельно.
• 5-я версия Sprint-Layout не открывает созданные в 6-й редакции файлы.
• Нельзя добавлять обозначения элементов на собственные макросы.

Аналоги

В качестве альтернатив Sprint-Layout попробуйте:

• DipTrace – программа для сквозного проектирования электросхем и электронных плат в автоматическом режиме.
• Eagle – средство для рисования и автотрассировки плат с богатой библиотекой компонентов, схожим со Sprint-Layout интерфейсом. Её особенность – откат последних действий.
• ExpressPCB – бесплатный инструмент, который упростит компоновку и проектирование печатных плат.
• Fritzing – средство для автоматизации прототипирования печатных плат на Linux, Mac OS, Windows.
• TARGET 3001! – CAD-проект для инженеров-электронщиков и радиолюбителей с огромной библиотекой элементов (свыше 36 000 шт).
• TinyCAD – двухмерный редактор электронных схем с открытым исходным кодом.

Sprint-Layout ­– виртуальный паяльник, инструмент для ручного проектирования и разводки несложных печатных плат радиолюбителями. Имеет богатую библиотеку элементов и вспомогательных функций, поддерживает формат Gerber.

С детства занимаюсь любительским радиомоделизмом, а сейчас ещё и подрабатываю ремонтом и сборкой радиотехники на заказ. Программа простт настоящий помощник, в ней содержатся множество инструментом для проектировария плат, можно указывать места сверления и пайки. Поддерживаются слои и прямая печать. Рекомендую всем радиолюбителям и профессионалам.

сфере проектировки плат я пока новичок. Решила остановиться на программе Sprint-Layout. У программы достаточно понятный интерфейс, позволяет быстро разобраться. Порадовала простота и понятность использования. В программе хороший функционал. Порадовало наличие функции использования шаблонов и возможность проверить работоспособность платы с помощью инструмента “проверка условий”.

Для проектировщика плат, программа Sprint-Layout станет находкой, такой простоты в пользовании и легкости в целом я ни разу не находил. Всю основную работу по проектированию можно сделать в этой проге. Разобрался без особых проблем, поэтому мнение у меня сложилось исключительно положительное. Рекомендую Sprint-Layout смело и уверенно, одна из лучших.

Я недавно стал использовать программу Sprint-Layout, идеальное решение для работы с платами, использовать удобно, все сделано основательно хорошо в этой проге, разобрался, что к чему быстро. От себя смело могу рекомендовать данную программу к пользованию, функционал, лично меня полностью устраивает, весьма обилен и проектирование плат проходит отлично.

Чем хороша эта прога, что она дает тебе возможность работать сразу с несколькими слоями платы – с маркировкой и проводниками. А еще она может спокойно различать дорожки с картинки, что конечно тоже является дополнительным плюсом. Отмечу, что программа имеет простой удобный интерфейс, который включает в себя только все самые необходимые для работы инструменты.

С давних пор я увлекаюсь радиомоделизмом, программа упрощает весь процесс, отличная находка для тех кто делает платы на заказ или просто увлекается

Я в данной области новичок. Долго искала хорошую программу для работы. Программа Sprint-Layout стала просто настоящим открытием и спасением для меня. Отлично подойдёт для людей, работающих с платами. Максимальна проста в использовании и понимании. В ней можно сделать почти всю работу. Очень рекомендую Sprint-Layout. Лучшее, что я находила в этой области

Попробовав множество различных высококлассных инструментов для печатных плат, я обнаружила, что Sprint-Layout имеет лучший рабочий процесс и хорошо продуманные функции из всех них. Это простые вещи, которые делают Sprint-Layout намного проще в использовании и делают создание печатных плат очень быстрым. Я отправила почти сотню различных плат для изготовления из SL со 100% успехом (если не считать моих собственных ошибок при проектировании).

Программа достаточно полезная для работы . Благо системные требования не слишком высокие, так что пошло и на моём древнем компьютере. Интерфейс в целом интуитивно понятен, каких либо вопросов не возникало, а если и возникали, то ответы на них легко можно найти в интернете. Больше всего порадовала поддержка слоёв, это сильно упрощает работу. Автоматическая трассировка так же помогает экономить время.

Не выводит на печать два слоя двухсторонней платы. В оригинале, такая возможность есть.

ребята подскажите почему иероглифы заместь букв?

ПРОГРАММА SPRINT LAYOUT

После рисования принципиальной схемы, возникает вопрос о создании основы для её монтажа. Для соединения между собой частей электрооборудования, например станка на производстве, применяются провода и кабеля. В электронной же технике для этих целей применяется печатный монтаж, который получается путем стравливания незащищенного, специально наносимым защитным слоем, слоя медной фольги.

В результате из кусочка стеклотекстолита с приклеенным слоем медной фольги, который так и называется фольгированный стеклотекстолит, после травления получается печатная плата. Существуют разные способы переноса защищающего дорожки от травящего раствора рисунка печатной платы, наиболее распространены метод ЛУТ (лазерно – утюжная технология) и рисование рисунка специальным маркером для печатных плат.

Стоимость такого маркера в радиомагазинах около 55 рублей. В крайнем случае, можно нарисовать рисунок на печатной плате обычным перманентным маркером в несколько слоев, но такой способ, из-за возможности появления подтравов, менее предпочтителен, чем метод ЛУТ.

Существуют специальные программы для разводки печатных плат, как в ручном, так и в полуавтоматическом режиме, с последующим выводом либо на печать на принтер либо в файл для печатных плат. Наибольшее распространение в радиолюбительской практике получила программа для ручной разводки печатных плат sprint layout. Существуют как обычные требующие установки, так и портативные (Portable) версии программы.

Последняя версия программы вышла шестая, её мы и рассмотрим более подробно. Тем более, что все они не слишком отличаются по принципу работы. После её запуска мы видим следующее окно программы:

В центральной части, на темном фоне с сеткой, размещается создаваемая печатная плата. На следующем рисунке в окне фиолетового цвета задаются размеры платы (ширина и высота) в миллиметрах. Рисовать печатную плату можно, как соединяя уже готовые детали в виде макросов дорожкой, так и в простейшем случае отдельные пятачки не соединенные в макрос.

Чтобы нарисовать дорожку или установить пятачок под вывод нужно кликнуть на пиктограммы с обозначением Проводник и Контакт. Если нам нужно установить контакт без отверстия под SMD вывод, выбираем SMD – контакт.

В окне находящемся справа от окна выбора размеров платы находится окно под названием макросы, в нем мы можем выбрать готовые макросы, состоящие из графического изображения детали на слое шелкографии с обратной стороны платы и выводов детали на слое печати. Макросы для дальнейшего использования можно создавать и самому. Делается это очень просто: выделяем мышью часть схемы, из которой хотим создать макрос, и выбираем Файл => Сохранить как макро… и выбираем папку, в которую будем сохранять макрос. Получившийся файл с расширением .lmk и будет наш макрос. Просматривать плату как в увеличенном, так и в уменьшенном масштабе можно прокручивая колесико мыши.

В программе можно отменять последние выполненные действия. В левом нижнем углу окна программы (на рисунке ниже) находятся настройки (перечисляю сверху вниз) шага сетки, ширины дорожек, наружного диаметра пятачков, внутреннего диаметра пятачков, ширины SMD контакта, высоты SMD контакта, стрелки, изображенные ниже, меняют местами размеры высоты и ширины SMD контакта.

В программе есть очень полезная функция подстановки любого рисунка фоновым изображением, с возможностью подгонки размера деталей в соответствии с их реальным размером. Разберем подробнее, для чего нам это нужно, допустим у нас есть рисунок печатной платы от руки в любом масштабе, как больший чем реальный размер платы, так и меньший.

Для этой цели необязателен даже сам файл рисунка, достаточен скрин или хорошее фото, снятое под прямым углом. Допустим, кто-то в теме на каком либо форуме привел скрин экрана своей программы трассировщика, а после тема была закрыта, или получить файл печатной платы не получается по каким либо причинам. Чтобы воспользоваться этой опцией, мы выбираем Дополнительно => Шаблон:

Мы сохраняем тот скрин, в любом графическом редакторе обрезаем его по размерам платы и подставив как фоновое изображение в программе sprint layout, подгоняем под нужный размер, взяв для сравнения любой макрос детали, присутствующей на схеме. Выбрав шаблон, откроется окно, в котором можно сдвинуть плату вправо – влево или вверх – вниз, а также изменить масштаб рисунка:

После обрисовываем дорожки и пятачки прямо по рисунку, как закончили, сверяем с источником и получаем готовую печатную плату, затратив минимум времени и усилий. Ниже на рисунке видно, как обрисована часть дорожки (синим), ширину дорожек и диаметр пятачков при этом можно подобрать под свои надобности:

При распечатке файла печатной платы, фона рисунка, разумеется, не будет и останется только наша печатная плата. В программе есть возможность нанесения надписей, как зеркально отображенного, так и обычного текста. Для того чтобы нанести текст нужно кликнуть на иконку Текст.

В открывшемся окне можно будет набрать текст, выбрать отображение текста под углом, зеркально или обычно и размер шрифта. Зеркальное отображение применяется при использовании макросов для зеркальной печати на принтере при распечатке печатной платы. При распечатке в программе есть возможность выбрать прямую или зеркальную печать.

При выборе макросов иногда они по цвету не соответствуют тому слою, в котором рисуется печатная плата, например красный и зеленый, синий и желтый. Тогда нужно выделить макрос или ту часть платы которую нужно переместить на противоположный слой, кликнуть на ней правой кнопкой мыши и выбрать Переместить на противоположный слой. И тогда пары цветов рисунка платы и шелкографии зеленый и красный, поменяются на синий и желтый, или обратно.

Очень часто при нанесении надписей или когда мы рисуем макрос самостоятельно нужно бывает часть перенести на другой слой, но не на противоположный, а к примеру на слой шелкографии или обратно или вообще на любой слой. Это можно сделать выбрав Переместить на слой => и выбрать слой на который нужно переместить.

Слои называются М1, К1, М2, К2, Ф. Переключаться между просмотром слоем на плате можно выбирая нужный слой в левой нижней части окна программы:

При печати можно расположить на одном листе несколько плат, а также изменять их масштаб и местоположение на листе. Можно выбрать и расположение листа книжное или альбомное. Такое окно открывается при выводе на печать:

Также можно выбрать цвет печати дорожек и шелкографии (надписей с обратной стороны платы). Цвет печати дорожек при использовании технологии ЛУТ должен быть обязательно черным, при использовании другого цвета плотность ложения тонера на лист будет меньше, и соответственно могут быть подтравы при травлении. Также при распечатке для ЛУТа нужно снять галочку для слоя надписей, иначе на одном листе будут распечатаны оба слоя, и такой распечаткой пользоваться для ЛУТа будет нельзя.

Есть в sprint layout опция подгонки размера изображения под определенные модели принтеров. Это нужно при распечатке платы под SMD детали, в таких платах даже небольшое несоответствие размеров получившегося изображения, задаваемому в программе, может привести к невозможности припаять микросхему или другую многовыводную деталь с маленьким шагом ножек. Скачать самые последние или предыдущие версии программы sprint layout можно на форуме. Автор – AKV.
