Автомобильные аккумуляторы обеспечивают надежную работу транспортных средств, а их зарядка — важный аспект ухода за автомобилем. Самодельное зарядное устройство для аккумулятора может стать экономичным решением и увлекательным проектом для любителей электроники и ремонта. В этой статье мы рассмотрим, как создать такое устройство своими руками, что поможет сэкономить средства и приобрести полезные навыки в работе с электрическими схемами.
Необходимые компоненты для изготовления зарядного устройства для автомобильного аккумулятора
Для создания устройства для зарядки автомобильного аккумулятора понадобятся следующие компоненты:
- Электронный трансформатор мощностью не менее 60 Вт.
- Сетевой кабель с вилкой для подключения к сети 220 В.

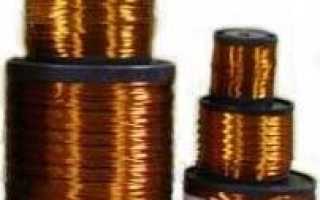

- Медный эмалированный провод диаметром 0,8 мм.
- Переменный резистор, соответствующий номиналу резистора обратной связи в трансформаторе.
- Четыре диода типа КД 213.
- Односторонний фольгированный текстолит толщиной 1 мм.
- Провода с зажимами для подключения к аккумулятору.
- Корпус от старого компьютера или изготовленный самостоятельно из подходящих материалов. Важно предусмотреть вентиляцию: сделайте несколько отверстий в верхней части боковых стенок и установите вентилятор на нижней части задней стенки. Рекомендуется использовать диэлектрические материалы, например, тонкие листы МДФ. Соединяйте стенки корпуса и дно с помощью саморезов, вкручивая их в алюминиевые уголки. Это упростит ремонт: корпус легко разбирается и собирается, а при поломке стенки достаточно заменить только её.
Эксперты отмечают, что создание самодельного устройства для зарядки автомобильного аккумулятора может быть как увлекательным, так и полезным занятием. Однако они предупреждают о необходимости соблюдения мер безопасности и понимания электрических принципов. Правильный выбор компонентов, таких как трансформаторы и диоды, критически важен для эффективной работы устройства. Кроме того, важно учитывать характеристики аккумулятора, чтобы избежать его повреждения. Специалисты рекомендуют тщательно изучить схемы и инструкции, доступные в интернете, а также проконсультироваться с опытными электриками. В конечном итоге, самодельное зарядное устройство может стать отличным решением для автолюбителей, стремящихся сэкономить средства и получить практический опыт в электронике.
Доработка преобразователя
Заводской электронный трансформатор для наших целей не вполне готов, так как имеет несколько недостатков:
- отсутствие регулировки выходного напряжения, а вместе с ним и зарядного тока;
- импульсное выходное напряжения частотой 15 кГц;
- низкое напряжение на выходе – не более 10 В.
Поэтому сначала некоторые из них нужно устранить. Ремонт устройства будет заключаться в следующих операциях:
- перемотка вторичной обмотки ВЧ трансформатора для увеличения выходного напряжения;
- добавление выпрямителя;
- замена постоянного резистора обратной связи на переменный такого же номинала.
| Компонент | Характеристики | Замечания |
|---|---|---|
| Трансформатор | 220В/12В, мощность не менее 10А | Выбирать с запасом по мощности, учитывать КПД |
| Выпрямитель | Мостовой, на диодах с обратным напряжением не менее 50В, током не менее 15А | Обеспечивает преобразование переменного тока в постоянный |
| Сглаживающий фильтр | Электролитические конденсаторы большой емкости (не менее 10000 мкФ на 25В) | Уменьшает пульсации выпрямленного напряжения |
| Регулятор напряжения | LM317T (или аналогичный) с радиатором | Обеспечивает стабильное выходное напряжение 14,4В |
| Амперметр | 0-15А | Контроль тока заряда |
| Вольтметр | 0-15В | Контроль напряжения заряда |
| Зажимы “крокодил” | Надежные, с хорошим контактом | Для подключения к АКБ |
| Корпус | Пластиковый, с отверстиями для вентиляции | Защита от влаги и случайных замыканий |
| Предохранитель | На 15А | Защита от перегрузки |
Интересные факты
Вот несколько интересных фактов о самодельных устройствах для зарядки автомобильных аккумуляторов:
-
Использование солнечной энергии: Многие энтузиасты создают солнечные зарядные устройства для автомобильных аккумуляторов. Такие устройства используют солнечные панели для преобразования солнечной энергии в электричество, что позволяет заряжать аккумуляторы в условиях отсутствия электрической сети. Это особенно полезно для дачников или в условиях автономного существования.
-
Принцип работы инвертора: Самодельные зарядные устройства могут использовать инверторы для преобразования постоянного тока (DC) от аккумулятора в переменный (AC), что позволяет заряжать аккумуляторы с помощью стандартных сетевых зарядных устройств. Это требует знаний о схемотехнике и безопасности, но может быть интересным проектом для тех, кто увлекается электроникой.
-
Использование старых компьютерных блоков питания: Некоторые мастера используют старые блоки питания от компьютеров для создания зарядных устройств. Эти блоки могут выдавать стабильное напряжение и ток, что делает их подходящими для зарядки автомобильных аккумуляторов. Это не только экономично, но и позволяет переработать старое оборудование, что соответствует принципам устойчивого развития.
Изготовление зарядного устройства для автомобильного аккумулятора
Снимите трансформатор и разберите его. Удалите вторичную обмотку. Сложите эмалированный провод диаметром 0,8 мм вчетверо и намотайте новую вторичную обмотку из 14 витков. Установите трансформатор обратно. Аккуратно извлеките резистор обратной связи с платы и замените его на переменный резистор, который закрепите на передней панели для регулировки зарядного тока.
Соберите диодный мост на текстолите. Из-за простой топологии платы дорожки можно разделить обломком ножовочного полотна, не травя. Подключите вход выпрямителя к выходу преобразователя. Припаяйте провода для подключения аккумулятора к мосту. Зарядное устройство готово. Для контроля тока зарядки подключите аккумулятор последовательно с амперметром.
Для успешного ремонта импульсного блока питания важно понимать его устройство.
Устройство импульсного блока питания
Работа ИБП принципиально отличается от функционирования трансформаторного блока питания и ремонт его сложнее, чем ремонт БП с силовым трансформатором.
Читайте также:

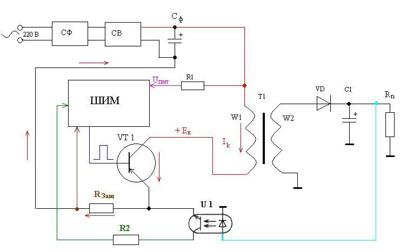

Импульсный блок питания преобразовывает синусоидальное напряжение электрической сети частотой 50 Гц в последовательность прямоугольных импульсов частотой от 18 до 50 кГц. С этим импульсным напряжением он и производит дальнейшие преобразования. Рассмотрим работу упрощенной схемы такого блока питания. Преобразователь состоит из мощного транзистора VТ1 и высокочастотного трансформатора Т1. Напряжение питания, пройдя через сетевой фильтр (СФ), выпрямляется сетевым выпрямителем (СВ). После сглаживания пульсаций конденсатором Сф оно через первичную обмотку трансформатора подается на коллектор транзистора.
При появлении на базе VТ1 прямоугольного импульса, поступающего с выхода ШИМ-контроллера, транзистор откроется, отчего через него и через первичную обмотку трансформатора начнет идти возрастающий ток. От этого во вторичной обмотке трансформатора благодаря явлению самоиндукции тоже возникает импульс напряжения, который после выпрямления диодом VD преобразуется в постоянное напряжение на выходе устройства. Увеличение длительности импульса на базе транзистора приводит к увеличению выходного напряжения, и наоборот: уменьшение длительности снижает напряжение. Длительностью импульсов управляет напряжение обратной связи на входе ШИМ-контроллера.
Тестирование и безопасность самодельного зарядного устройства
Перед тем как использовать самодельное зарядное устройство для автомобильного аккумулятора, необходимо провести тщательное тестирование и убедиться в его безопасности. Это поможет избежать возможных аварийных ситуаций и повреждений как самого устройства, так и аккумулятора.
Проверка компонентов
Первым шагом в тестировании является проверка всех компонентов, использованных в конструкции зарядного устройства. Убедитесь, что:
- Трансформатор соответствует необходимым параметрам по мощности и напряжению.
- Выпрямитель способен обрабатывать ток, который будет проходить через него, и не перегревается при работе.
- Конденсаторы имеют достаточную емкость и напряжение, чтобы справляться с пиковыми нагрузками.
- Резисторы и другие элементы схемы находятся в хорошем состоянии и не имеют видимых повреждений.
Тестирование схемы
После проверки компонентов необходимо протестировать всю схему в целом. Для этого:
- Соберите устройство на макетной плате или в временном корпусе, чтобы избежать повреждений при первом запуске.
- Подключите устройство к источнику питания, но не подключайте его к аккумулятору.
- С помощью мультиметра проверьте выходное напряжение и ток. Убедитесь, что они соответствуют заявленным характеристикам.
- Наблюдайте за работой устройства в течение 10-15 минут, проверяя на наличие перегрева компонентов.
Безопасность при эксплуатации
Безопасность является ключевым аспектом при использовании самодельного зарядного устройства. Вот несколько рекомендаций:
- Используйте устройство только в хорошо проветриваемом помещении, чтобы избежать накопления вредных газов, выделяющихся при зарядке аккумулятора.
- Не оставляйте устройство без присмотра во время работы. Это поможет предотвратить возможные перегревы и короткие замыкания.
- Обязательно используйте защитные очки и перчатки при работе с аккумуляторами, так как они могут выделять кислоты и взрывоопасные газы.
- Убедитесь, что все соединения надежны и изолированы, чтобы избежать случайных замыканий.
Заключение
Тестирование и соблюдение мер безопасности являются необходимыми этапами при создании и использовании самодельного зарядного устройства для автомобильного аккумулятора. Следуя приведенным рекомендациям, вы сможете минимизировать риски и обеспечить надежную работу вашего устройства.
