Работа коленчатого вала ДВС

Коленчатый вал — ключевой элемент двигателя внутреннего сгорания (ДВС), преобразующий линейное движение поршней в вращательное, необходимое для передачи мощности на колеса автомобиля. В статье рассмотрим устройство коленчатого вала, его функции и принципы работы, что поможет понять влияние этого компонента на эффективность и производительность двигателя. Знания о коленчатом вале будут полезны автолюбителям и специалистам в области автомобильной техники, стремящимся углубить свои знания о ДВС.

Как выглядит коленчатый вал

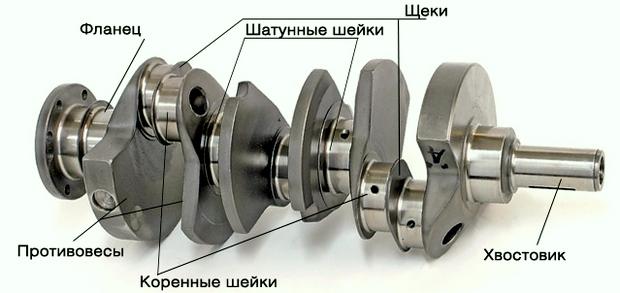

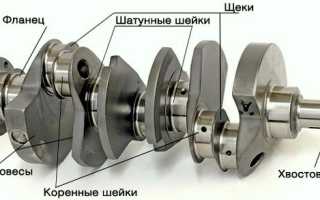

На изображении представлен элемент с сложной конфигурацией, состоящий из:

• коренных шейок;
• шатунных шейк;
• щек;
• противовесов.

Коренные шейки поддерживают коленвал в «постелях» и имеют неподвижные подшипники для обеспечения вращения. Из-за высоких нагрузок их диаметр больше, чем у шатунных.

Шатунные шейки служат опорными поверхностями для шатунов и располагаются под определенными углами относительно оси вращения в зависимости от работы цилиндров.

Если коленчатый вал имеет опорные шейки с обеих сторон каждой шатунной шейки, он называется полноопорным; в противном случае — неполноопорным. В современных автомобилях чаще встречаются полноопорные коленвалы.

Колена соединяются щеками, а противовесы, продолжающиеся от щек в сторону, противоположную колену, уравновешивают центробежные силы при вращении. Внутри коленвала имеются масляные каналы для смазки шатунных шеек.

Работа коленчатого вала в двигателе внутреннего сгорания является ключевым аспектом, определяющим эффективность и надежность всего агрегата. Эксперты отмечают, что коленчатый вал преобразует линейное движение поршней в вращательное, что критически важно для передачи мощности на трансмиссию. Правильная балансировка и точность изготовления этого элемента напрямую влияют на уровень вибраций и шумов, что, в свою очередь, сказывается на комфорте эксплуатации автомобиля.

Кроме того, специалисты подчеркивают важность регулярного обслуживания системы смазки, так как недостаток масла может привести к перегреву и преждевременному износу коленчатого вала. Современные технологии, такие как использование легких сплавов и высокопрочных материалов, позволяют значительно повысить долговечность и производительность этого компонента. В результате, качественная работа коленчатого вала является залогом надежности и долговечности всего двигателя.

Строение и функция коленчатого вала (3D анимация) – Motorservice Group

Из каких материалов и как изготавливается коленчатый вал

Материал и технология производства зависят от класса и назначения автомобиля:

1. Для стандартных серийных автомобилей коленчатый вал отливается из чугуна. Этим достигается минимальная себестоимость производства.
2. Коленвал более мощных и спортивных машин кованый и изготовлен из стали. По сравнению с чугунным он обладает улучшенными характеристиками по таким параметрам, как габариты, вес и прочность.
3. Самый дорогостоящий вариант, использующийся в люксовых моделях, – коленчатый вал, выточенный из цельного куска стали.

Место перехода щек в шейки является самым нагруженным, так как здесь концентрируются максимальные напряжения. Для того чтобы разгрузить соединение, его выполняют с полукруглым переходом (галтелью). Как правило, галтели делают двойными с промежуточным технологическим пояском. Такое конструктивное решение позволяет сохранить максимальное значение активной площади шеек – поверхности, находящей под вкладышами.

Как раз по причине возникновения высоких нагрузок в соединениях, не нашел широкого применения коленчатый вал составной конструкции, в котором отдельные части соединены между собой крепежом.

Интересные факты

Вот несколько интересных фактов о работе коленчатого вала в двигателе внутреннего сгорания (ДВС):

1. Преобразование движения: Коленчатый вал играет ключевую роль в преобразовании линейного движения поршней в вращательное движение. Это достигается благодаря системе шатунов, которые соединяют поршни с коленчатым валом. Такой механизм позволяет эффективно передавать силу, создаваемую сгоранием топлива, на трансмиссию автомобиля.

2. Балансировка и вибрации: Коленчатые валы могут быть сконструированы с учетом балансировки, чтобы минимизировать вибрации, возникающие во время работы двигателя. Неправильная балансировка может привести к повышенному износу деталей, снижению эффективности и даже поломке двигателя. Для этого используются специальные балансировочные грузы и конструкции, которые помогают уравновесить массу вала.

3. Материалы и технологии: Современные коленчатые валы изготавливаются из высокопрочных сталей и легких сплавов, что позволяет уменьшить вес и повысить прочность. Некоторые производители используют технологии, такие как ковка или литье под давлением, чтобы создать более прочные и легкие конструкции. Это способствует улучшению общей производительности двигателя и его экономичности.

Для чего необходим коленчатый вал

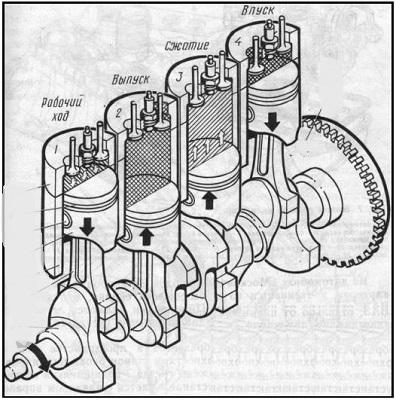

Кривошипно-шатунный механизм двигателя преобразует возвратно-поступательное движение поршней в вращательное, которое передается через трансмиссию на колеса автомобиля. Коленчатый вал обеспечивает это преобразование. Каждый поршень четырехтактного двигателя проходит через следующие такты:

• впуск;
• сжатие;
• рабочий ход;
• выпуск.

Во время рабочего хода поршень толкает шатун, приводя в движение коленчатый вал и вызывая вращение. Пока один поршень выполняет рабочий ход, следующий сжимает горючую смесь, и после воспламенения также толкает свой шатун, обеспечивая непрерывное вращение коленчатого вала.

Маховик

К заднему, если смотреть со стороны расположения ремней/цепей механизма газораспределения, концу коленвала через фланец при помощи болтов крепится маховик – массивный чугунный диск с напрессованным зубчатым венцом (см. фото). Для того чтобы маховик не смещался и не нарушалась балансировка, предусмотрены центровочные штифты или специальные болты, расположенные несимметрично. Для предотвращения утечек масла на фланец маховика устанавливается дополнительное уплотнение (сальник).

Маховик накапливает энергию, необходимую для поддержания равномерного вращения в промежутках между воспламенениями горючей смеси в цилиндрах и выводит поршни из мертвых точек (крайних верхних и нижних положений поршня в цилиндре). Зубчатый венец маховика связан с шестерней стартера. При пуске двигателя маховик проворачивается стартером, придавая валу начальное вращение. Наконец, именно через маховик на узлы и агрегаты трансмиссии передается вращательное движение.

Обычно для контроля правильности установки фаз газораспределения на маховике имеются метки, указывающие положение первого поршня в верхней мертвой точке.

Теория ДВС: Маховик

Носок

В передней части коленчатого вала, называемой «носком», находится шкив или шестерня, которая управляет газораспределительным механизмом, системой охлаждения и другими компонентами (см. фото). Носок защищен кольцевым уплотнением (сальником). С внешней стороны носка в крышке двигателя установлен пылезащитный элемент, предотвращающий попадание загрязнений в картер.

Теория ДВС: Коленвал

Принципы работы коленчатого вала в двигателе

Коленчатый вал является одним из ключевых компонентов двигателя внутреннего сгорания (ДВС), отвечающим за преобразование линейного движения поршней в вращательное движение, которое затем передается на трансмиссию и, в конечном итоге, на колеса автомобиля. Принципы работы коленчатого вала основаны на механике и динамике, а также на термодинамических процессах, происходящих в цилиндрах двигателя.

Основная функция коленчатого вала заключается в преобразовании энергии, получаемой от сгорания топлива, в механическую работу. Когда топливо сгорает в цилиндре, образуется высокое давление, которое толкает поршень вниз. Это движение поршня передается на коленчатый вал через шатун. Коленчатый вал, имея специальные шейки и плечи, вращается, создавая крутящий момент.

Коленчатый вал состоит из нескольких основных элементов: шейки, плечи, противовесы и шлицы. Шейки коленчатого вала размещаются на подшипниках, что позволяет ему вращаться с минимальным трением. Плечи соединяют шейки с противовесами, которые необходимы для балансировки вала и уменьшения вибраций, возникающих в процессе работы двигателя.

При работе двигателя коленчатый вал вращается с определенной частотой, которая зависит от числа оборотов двигателя. Эта частота измеряется в оборотах в минуту (об/мин). Важно отметить, что скорость вращения коленчатого вала влияет на мощность и крутящий момент, которые двигатель может развивать. При увеличении оборотов двигателя увеличивается и мощность, однако это также может привести к повышенному износу деталей и увеличению расхода топлива.

В процессе работы коленчатого вала происходит также его смещение в пространстве, что связано с изменением положения поршней в цилиндрах. Это смещение контролируется системой шатунов и поршней, которые обеспечивают правильное взаимодействие между всеми компонентами. Для обеспечения надежной работы коленчатого вала необходимо поддерживать его в правильном положении и обеспечивать достаточную смазку, чтобы избежать перегрева и износа.

Кроме того, коленчатый вал подвергается значительным механическим нагрузкам, поэтому его конструкция должна быть прочной и устойчивой к деформациям. Для этого в производстве коленчатых валов используются высококачественные материалы, такие как сталь или чугун, а также применяются технологии термообработки для повышения прочности и долговечности.

В заключение, коленчатый вал является важнейшим элементом ДВС, который выполняет функцию преобразования энергии сгорания топлива в механическую работу. Его работа основана на принципах механики и динамики, а также требует тщательной балансировки и смазки для обеспечения долговечности и надежности двигателя.

Вопрос-ответ

Как работает коленчатый вал в двигателе?

Коленчатый вал преобразует силу, создаваемую при сгорании топлива в двигателе, во вращательное движение. Линейное движение поршней вверх и вниз преобразуется шатуном в крутящий момент, который затем передаётся на маховик.

Что делает коленчатый вал в двигателе?

Коленчатый вал в двигателе преобразует линейное движение поршней, возникающее в результате сгорания топлива, в вращательное движение, которое затем передается на трансмиссию и колеса автомобиля. Он играет ключевую роль в работе двигателя, обеспечивая синхронизацию и передачу мощности.

Как понять, что коленвал вышел из строя?

Чтобы понять, что коленвал вышел из строя, обратите внимание на такие признаки, как посторонние звуки (стуки или скрежет) из области двигателя, вибрации при работе мотора, снижение мощности и увеличение расхода масла. Также стоит проверить наличие утечек масла и состояние подшипников. Если возникают трудности с запуском двигателя или он работает неравномерно, это может указывать на проблемы с коленвалом. В таких случаях рекомендуется обратиться к специалисту для диагностики.

Как двигается коленвал?

Как было сказано, коленвал принимает нагрузки от шатунов, преобразуя их в крутящий момент. Этот момент передается через хвостовик (заднюю выходную часть вала) маховику и далее — трансмиссии.

Советы

СОВЕТ №1

Изучите основные принципы работы коленчатого вала. Понимание его функции в процессе преобразования линейного движения поршней в вращательное движение поможет вам лучше осознать работу всего двигателя.

СОВЕТ №2

Регулярно проверяйте состояние коленчатого вала и его подшипников. Износ или повреждение этих компонентов может привести к серьезным проблемам в работе двигателя, поэтому важно следить за их состоянием и при необходимости проводить замену.

СОВЕТ №3

Обратите внимание на балансировку коленчатого вала. Неправильная балансировка может вызвать вибрации и шумы, что негативно скажется на работе двигателя и его долговечности. При замене или ремонте вала обязательно проверяйте его балансировку.

СОВЕТ №4

Используйте качественное моторное масло, которое соответствует требованиям вашего двигателя. Правильное смазывание коленчатого вала и его подшипников снижает трение и износ, что способствует более долгой и надежной работе двигателя.
