Принципы настройки карбюратора

Настройка карбюратора — ключевой этап для оптимальной работы двигателя автомобиля, особенно после ремонта или при возникновении проблем. В этой статье рассмотрим принципы регулировки карбюратора самостоятельно, что поможет улучшить производительность вашего автомобиля и сэкономить на услугах автосервисов. Правильная настройка карбюратора снижает расход топлива, уменьшает выбросы вредных веществ и повышает надежность работы двигателя.

Параметры и системы, требующие регулировки

Для качественной настройки карбюратора выполните следующие шаги:

1. Проверьте уровень топлива в поплавковой камере.
2. Настройте систему холостого хода.
3. Отрегулируйте пусковую систему.
4. Проверьте плотность закрытия и полного открытия пусковой и дроссельных заслонок.
5. Убедитесь в правильном давлении, создаваемом топливным насосом. Эта регулировка важна для корректной работы карбюратора.

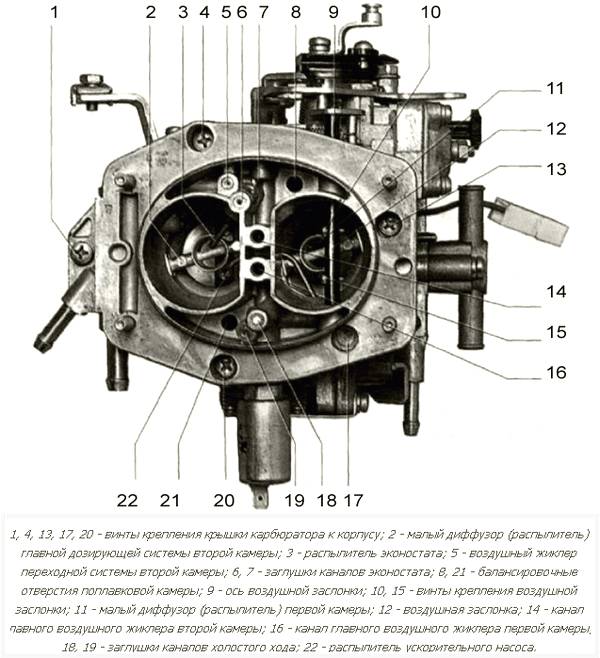

Устройство карбюратора (Специально для АВТОмладенцев)

Настройка карбюратора является важным этапом в обеспечении оптимальной работы двигателя. Эксперты подчеркивают, что правильная настройка позволяет достичь максимальной производительности и экономии топлива. Основными принципами являются регулировка соотношения воздуха и топлива, а также настройка холостого хода. Специалисты рекомендуют начинать с проверки состояния воздушного фильтра и свечей зажигания, так как их состояние напрямую влияет на работу карбюратора. Также важно учитывать климатические условия и тип топлива, так как они могут требовать дополнительных корректировок. В заключение, эксперты советуют проводить настройку карбюратора регулярно, чтобы поддерживать двигатель в идеальном состоянии и предотвращать возможные поломки.

Регулировка давления топлива

Давление топлива зависит от того, насколько сильно сжимается пружина диафрагмы бензонасоса при работе двигателя. А степень сжатия пружины можно варьировать, меняя расстояние от бензонасоса до его привода. Чаще всего приводом является эксцентрик на распределительном или промежуточном валу. Обычно это расстояние регулируют, меняя толщину прокладки под бензонасосом.

Начинающие мастера, не обращающие внимания на этот параметр, часто не могут установить нужный уровень топлива в поплавковой камере. Карбюратор переливает, что бы они ни делали.

Разгадка заключается в том, что когда давление топлива слишком большое, поплавковому механизму при достижении нужного уровня не хватает усилия для перекрытия подачи игольчатым клапаном. Поэтому в таких условиях уровень будет выше нормы, как бы вы ни регулировали положение поплавка. Узнайте, как установить нормальное давление топлива на вашей машине и, прежде чем начать регулировать карбюратор, правильно выставьте бензонасос.

Чтобы проверить величину давления топлива, снимите шланг бензопровода с патрубка карбюратора и вставьте между ними тройник с манометром. Пустите двигатель и измерьте давление топлива, которое для нормальной работы карбюратора должно быть в пределах 0,15-0,35 атм. Для регулировки уточните значение этого параметра у изготовителя своего автомобиля.

Интересные факты

Вот несколько интересных фактов о принципах настройки карбюратора:

1. Смешение воздуха и топлива: Основной принцип работы карбюратора заключается в создании вакуума, который заставляет топливо поступать из бака в камеру смешивания. Правильная настройка карбюратора обеспечивает оптимальное соотношение воздуха и топлива, что критически важно для эффективной работы двигателя и снижения выбросов.

2. Регулировка холостого хода: Настройка карбюратора включает в себя регулировку холостого хода, что позволяет двигателю работать плавно на низких оборотах. Неправильная настройка может привести к “провалам” при ускорении или, наоборот, к слишком высоким оборотам, что может вызвать перегрев двигателя.

3. Влияние высоты над уровнем моря: Настройка карбюратора также зависит от высоты над уровнем моря. На больших высотах воздух разрежен, что требует изменения соотношения смеси для обеспечения оптимальной работы двигателя. В таких случаях может потребоваться установка специальных жиклеров или изменение настроек карбюратора для достижения лучшей производительности.

Коррекция уровня топлива в поплавковой камере

Регулировка уровня топлива производится подгибанием кронштейна поплавка. Для этого отсоедините тросы акселератора и пускового устройства, затем снимите верхнюю часть карбюратора. Если поплавковая камера имеет стеклянное окошко с отметками, уровень топлива можно проверить визуально. В моделях без смотрового окна уровень бензина не контролируется, поэтому поплавок устанавливается в заданное положение.

Налаживание системы холостого хода

Эту регулировку нужно делать на работающем двигателе, прогрев его предварительно до 90^◦ C. Перед настройкой убедитесь в том, что обе дроссельные заслонки полностью закрыты, а пусковое устройство выключено. То есть кнопка «подсоса» до конца утоплена, а заслонка в верхней части диффузора первичной камеры полностью открыта.

Регулятор количества смеси ХХ поставьте в среднее положение. Винтом регулировки качества смеси холостого хода (ХХ) добейтесь ровной работы двигателя с устойчивыми оборотами. После этого винтом количества смеси ХХ установите частоту вращения коленвала на холостом ходу (около 800 об/мин). Регулировка этой системы влияет на работу двигателя не только в режиме холостого хода, но и в переходном. Так как для работы в переходном режиме используются элементы системы ХХ.

Холостой ход. РЕГУЛИРОВКА НА ПРАКТИКЕ + ТЕОРИЯ.

Регулировка пускового устройства

Эта процедура выполняется на снятом карбюраторе. Для настройки нужно знать размеры двух пусковых зазоров, которые зависят от модели:

1. Зазор между дроссельной заслонкой первичной камеры и стенкой диффузора при закрытой заслонке пускового устройства. Обычно он должен быть чуть меньше 1 мм (для «Солекса» — 0,8 мм). Проверить его можно с помощью металлической проволоки нужного диаметра. Настройка осуществляется вращением регулировочного винта или изменением длины тяги. Недостаточный зазор затрудняет запуск холодного двигателя, а слишком большой приводит к высоким оборотам.

2. Расстояние, на которое пусковая заслонка открывается после запуска двигателя, когда во впускном коллекторе создается разряжение. Обычно это несколько миллиметров (для «Солекса» — 3 мм). Чтобы проверить зазор, нажмите на тягу до упора диафрагмы, чтобы заслонка немного приоткрылась. Регулировка производится с помощью упорного винта, ограничивающего ход диафрагмы. Если зазор слишком мал, двигатель может заглохнуть через несколько секунд после запуска. Чрезмерно большой зазор может привести к слишком высоким оборотам.

Юстировка положения и полноты открытия заслонок

Плотность закрывания и полноту открывания пусковой и дроссельной заслонок регулируют изменением положения крепления тросов, управляющих ими. Не нужно недооценивать важность этой регулировки. Приведем некоторые последствия ее неверного выполнения.

1. Дроссельная заслонка первичной камеры не закрывается до конца. Такое ее положение исключает из работы систему холостого хода. И при отпущенной педали акселератора карбюратор начнет функционировать в переходном режиме. При этом работа двигателя станет менее устойчива, а частота вращения коленвала поднимется немного выше оборотов ХХ.
2. Неполное открывание дроссельной заслонки первичной камеры сделает невозможной работу ускорительного насоса и значительно ухудшит динамику разгона автомобиля.
3. Неплотное закрывание пусковой заслонки в холодное время года сильно затруднит старт двигателя.
4. Неполное открывание пусковой заслонки после прогревания мотора, приведет к переобогащению топливовоздушной смеси и как следствие увеличит расход бензина.
5. Неплотное закрывание дроссельной заслонки вторичной камеры ухудшит работу двигателя на холостых оборотах. Неполное ее открывание негативно повлияет на динамику мощностных режимов двигателя. Регулируются эти параметры в зависимости от конструкции привод.

Полезные советы

Не стоит промывать или настраивать карбюратор, который работает исправно. Устранение неполадок следует проводить по мере их появления. Исправный карбюратор не требует ремонта.

Если вы решили, что карбюратор нуждается в регулировке, сначала проверьте систему зажигания. Часто исправление проблем с зажиганием делает вмешательство в работу карбюратора ненужным.

Сделай сам. Молодой Подписчик учится самостоятельно проводить регулировку Карбюратора

Проверка и настройка смеси воздуха и топлива

Настройка смеси воздуха и топлива является одним из ключевых этапов в процессе регулировки карбюратора. Правильное соотношение этих компонентов обеспечивает оптимальную работу двигателя, его мощность и экономичность. Существует несколько методов проверки и настройки смеси, которые зависят от типа карбюратора и конструкции двигателя.

Первым шагом в проверке смеси является визуальная оценка работы двигателя. Необходимо обратить внимание на его поведение при различных режимах работы: на холостом ходу, при ускорении и на максимальных оборотах. Если двигатель работает неравномерно, проявляет задержки при нажатии на педаль акселератора или дымит, это может свидетельствовать о неправильной настройке смеси.

Для более точной настройки смеси можно использовать специальные инструменты, такие как газоанализаторы, которые позволяют измерять содержание угарного газа и других компонентов в выхлопных газах. Оптимальное соотношение воздуха и топлива для большинства бензиновых двигателей составляет 14,7:1, что означает, что на 14,7 частей воздуха должно приходиться 1 часть топлива. Если анализатор показывает отклонения от этого значения, необходимо произвести корректировку.

Настройка смеси обычно осуществляется с помощью регулировочных винтов, расположенных на карбюраторе. В большинстве случаев существует два основных винта: один отвечает за холостой ход, а другой — за основную смесь. Для начала рекомендуется установить двигатель на холостой ход и дать ему поработать несколько минут для прогрева. Затем, с помощью регулировочного винта холостого хода, следует добиться стабильной работы двигателя, минимизируя колебания оборотов.

После этого можно переходить к настройке основной смеси. Для этого необходимо увеличить обороты двигателя до среднего значения и постепенно поворачивать винт основной смеси. При этом следует внимательно следить за изменениями в работе двигателя. Если он начинает работать более ровно и мощно, значит, смесь приближается к оптимальному значению. Если же двигатель начинает “захлебываться” или дымить, значит, смесь слишком богатая, и винт нужно немного открутить.

Важно помнить, что настройка смеси — это процесс, требующий терпения и внимательности. Не стоит стремиться к мгновенному результату, так как каждая небольшая корректировка может существенно повлиять на работу двигателя. После завершения настройки рекомендуется провести тест-драйв, чтобы убедиться в том, что двигатель работает стабильно при различных режимах нагрузки.

Кроме того, стоит учитывать, что состав топлива может изменяться в зависимости от его качества и температуры окружающей среды. Поэтому периодическая проверка и корректировка смеси являются необходимыми для поддержания оптимальной работы двигателя на протяжении всего срока эксплуатации автомобиля.

Вопрос-ответ

В чем заключается настройка карбюратора?

Настройка карбюратора заключается в подборе оптимального соотношения топлива и воздуха в смеси, а также в установке нужного количества оборотов двигателя.

Как настроить карбюратор, чтобы смесь была более бедной?

Переведите двигатель на обеднённую смесь, поворачивая винты регулировки холостого хода на четверть оборота против часовой стрелки. Затем медленно верните их в исходное положение. Затяните винт регулировки холостого хода, чтобы увеличить обороты холостого хода, и ослабьте его, чтобы уменьшить обороты холостого хода.

Советы

СОВЕТ №1

Перед началом настройки карбюратора обязательно ознакомьтесь с инструкцией производителя. В ней могут быть указаны специфические параметры и рекомендации, которые помогут избежать ошибок и улучшить работу двигателя.

СОВЕТ №2

Используйте качественное топливо и масла, так как это напрямую влияет на работу карбюратора. Некачественные жидкости могут привести к засорению и неправильной работе системы, что усложнит настройку.

СОВЕТ №3

Регулярно проверяйте состояние воздушного фильтра. Загрязненный фильтр может нарушить баланс смеси воздуха и топлива, что затруднит настройку карбюратора и снизит эффективность работы двигателя.

СОВЕТ №4

Не забывайте о необходимости периодической чистки карбюратора. Скопление грязи и отложений может негативно сказаться на его работе, поэтому планируйте регулярное обслуживание для поддержания оптимальной производительности.
