Принцип работы VNT-турбины

В статье рассмотрим принцип работы VNT-турбины — ключевого элемента систем турбонаддува. Эта турбина изменяет геометрию, что улучшает эффективность двигателя, расширяет диапазон мощности и снижает выбросы. Обсудим устройство VNT-турбонагнетателей, их преимущества и симптомы неисправностей, которые могут возникнуть в эксплуатации. Также узнаете о методах чистки и регулировки, что поможет поддерживать системы в оптимальном состоянии и продлить срок службы автомобиля.

Устройство VNT-турбины

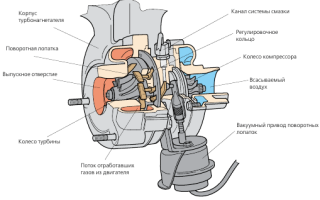

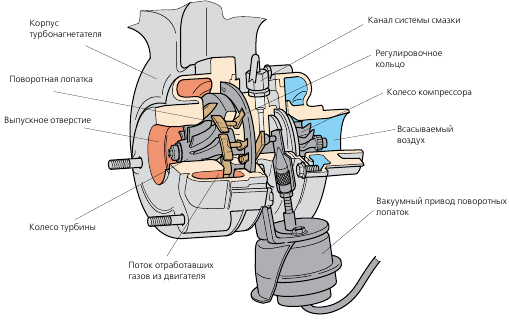

На иллюстрации показана турбина с регулируемой геометрией для автомобилей Volkswagen и Skoda. Конструкция и принцип работы турбокомпрессора схожи с традиционными моделями. Основные отличия — поворотные лопатки, система управления и вакуумный привод.

Эксперты в области энергетики отмечают, что VNT-турбина представляет собой инновационное решение для повышения эффективности преобразования энергии. Основной принцип работы этой турбины заключается в использовании переменного потока газа, который проходит через несколько ступеней, обеспечивая оптимальное распределение давления и температуры. Это позволяет значительно увеличить коэффициент полезного действия по сравнению с традиционными турбинами.

Специалисты подчеркивают, что конструкция VNT-турбины обеспечивает более плавный и стабильный процесс работы, что снижает механические нагрузки и увеличивает срок службы оборудования. Кроме того, использование современных материалов и технологий позволяет минимизировать выбросы и повысить экологическую безопасность. В результате, VNT-турбина становится привлекательным выбором для промышленных предприятий, стремящихся к устойчивому развитию и снижению затрат на энергоресурсы.

Принцип работы

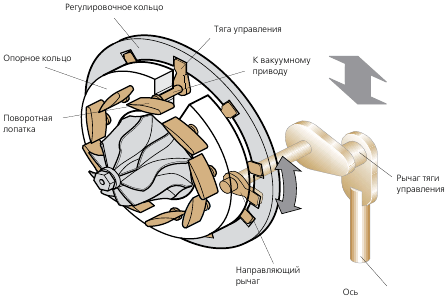

Поворотные лопатки вращаются на осях, установленных в опорном кольце. К оси каждой лопатки прикреплены тяги управления, которые при монтаже входят в зацепление с регулировочным кольцом. Направляющий рычаг соединяет регулировочное кольцо с рычагом тяги управления и осью вакуумного привода поворотных лопаток.

При изменении положения оси вакуумного привода регулировочное кольцо проворачивается на определенный угол. За счет этого происходит поворот оси лопаток в опорном кольце. Они синхронно меняют свое положение, изменяя тем самым сечение для потока выхлопных газов.

Принцип работы турбины с изменяемой геометрией основывается на регулировании потока отработавших газов, направляемых на колесо турбины. Регулировка позволяет подстраивать проходное сечение для потока отработавших газов под режим работы двигателя.

Интересные факты

Вот несколько интересных фактов о принципе работы VNT-турбины (Variable Nozzle Turbine):

1. Регулируемая геометрия: VNT-турбины оснащены изменяемыми сопловыми лопатками, которые могут изменять угол наклона в зависимости от условий работы двигателя. Это позволяет оптимизировать поток выхлопных газов и улучшить отклик турбины на различных оборотах двигателя, что особенно важно для повышения эффективности и уменьшения задержки турбонаддува.

2. Улучшение эффективности: Благодаря возможности регулировки геометрии, VNT-турбины могут значительно улучшить эффективность работы двигателя на различных режимах. Это позволяет достичь более высокого крутящего момента при низких оборотах и снизить расход топлива, что делает такие турбины популярными в современных дизельных и бензиновых двигателях.

3. Снижение выбросов: Использование VNT-турбин способствует снижению выбросов вредных веществ, таких как оксиды азота (NOx) и углеродистые соединения. Оптимизация процесса сгорания за счет лучшего управления потоком выхлопных газов помогает достичь более чистого сгорания, что соответствует современным экологическим стандартам.

Как изменяется давление наддува

При анализе системы с изменяемой геометрией впускного коллектора мы отметили, что скорость газового потока зависит от размера проходного сечения канала. При одинаковом давлении газ движется быстрее в канале с меньшим сечением.

Чтобы турбина быстро достигала эффективной зоны работы на низких оборотах двигателя, необходимо обеспечить высокое давление наддува. В этом режиме лопатки уменьшают сечение канала, по которому отработанные газы направляются к крыльчатке турбины, что увеличивает давление наддува.

На высоких оборотах двигателя объем выхлопных газов возрастает. Узкое сечение канала может создать чрезмерное сопротивление для выхлопных газов, что негативно скажется на наполнении цилиндров свежим топливно-воздушным зарядом.

С увеличением оборотов двигателя лопатки изменяют положение, расширяя сечение для более свободного прохождения выхлопных газов.

Принцип работы системы с изменяемой геометрией исключает необходимость в перепускном клапане (wastegate). Вся масса выхлопных газов проходит через крыльчатку «горячей» части, а предотвращение избыточного наддува осуществляется за счет изменения положения поворотных лопаток.

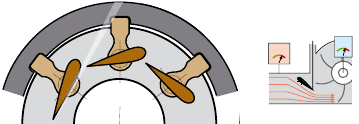

Система в разрезе

1. Лопатки расположены перпендикулярно радиальным линиям, что равняется узкому сечению для потока выхлопных газов. Обеспечивается быстрое нарастание наддува и прибавка крутящего момента в зоне низких оборотов двигателя.
2. Ступенчатое расположение лопаток – большое сечение для потока выхлопных газов. Этот же режим используется в качестве аварийного, когда система самодиагностики регистрирует некорректную работу системы, отсутствует питание на электромагнитном клапане.

Управление геометрией

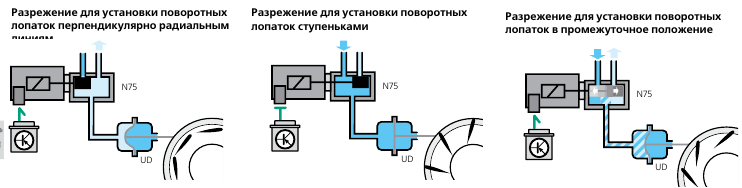

Изменение геометрии турбины контролируется блоком управления двигателем с помощью электромагнитного клапана, который управляет наддувом. Клапан работает на основе ШИМ-сигнала. Изменяя скважность сигнала, электронный блок управления (ЭБУ) создает необходимое разряжение в вакуумной системе, управляющей поворотными лопатками. Это позволяет ЭБУ точно и плавно регулировать положение регулирующего кольца, что улучшает сгорание топлива на всех режимах работы двигателя.

При отключении электромагнитного клапана в вакуумной системе устанавливается атмосферное давление, и лопатки фиксируются в ступенчатом положении. Для плавной регулировки давления наддува ЭБУ постоянно получает данные от датчиков на двигателе.

Принципиальное отличие

Автомобильные газовые турбины всех типов имеют 3 режима работы:

• выход в рабочую зону. Раскручивающийся вал турбины создает сопротивление потоку выхлопных газов, что снижает наполняемость цилиндров и, как следствие, КПД двигателя. Именно с режимом раскручивания турбинного колеса водители связывают явление «турбоямы»;
• зона эффективной работы. При достижении рабочей зоны скорость вращения компрессорного колеса позволяет нагнетать в цилиндры большее количество воздуха, что ощущается прибавкой в крутящем моменте;
• зона оверспина (от англ. over—spinning – избыточное вращение). Устройство турбокомпрессора предполагает зоны эффективности. Конструкция двигателя также рассчитывается на определенную величину наддува. Если скорость потока выхлопных газов превысит зону оптимальной эффективности и расчетную величину наддува, дальнейшее использование турбонаддува только снизит КПД двигателя. Также превышение расчетной скорости вращения крыльчатки ведет к срыву потока воздуха. Поэтому устройство большинства турбин предполагает наличие клапана Последний на определенных оборотах двигателя пускает поток выхлопных газов в обход турбинного колеса.

Устройство турбины с фиксированной геометрией – это всегда компромисс между скоростью выхода в зону эффективности, величиной наддува и границей пиковой мощности. На эти параметры влияет диаметр каналов для движения газов, соотношение площади индюсера и эксдюсера, Area/Radius хаузинга, конструкция клапана wastegate, blow-off. Но из-за того, что характеристики турбины закладываются еще на стадии проектирования, ее рабочая зона довольно узкая.

Турбоком. Турбины с изменяемой геометрией – ремонт, проверка, настройка, тюнинг

Преимущества

Активное изменение сечения канала «горячей» части турбины расширяет диапазон ее эффективной работы. Автомобили с турбонаддувом и изменяемой геометрией обеспечивают высокую мощность на низких оборотах.

Сниженное сопротивление выходу выхлопных газов на высоких оборотах. Отсутствие клапана wastegate в «горячей» части уменьшает количество разнонаправленных потоков газов, что улучшает их прохождение через турбину.
Улучшение эластичности работы двигателя.
Снижение расхода топлива и уменьшение вредных выбросов в атмосферу.

Турбокомпрессор с изменяемой геометрией

Возможные неисправности

Усложнение конструкции турбины неминуемо приводит к увеличению риска поломки. Но в случае с работой изменяемой геометрии ситуация не так плоха, как может показаться. У механизма лишь несколько основных проблем:

• движение лопаток с подклиниванием. Происходит из-за критического износа трущихся пар и при нагарообразовании. Углеродистые и масляные отложения препятствуют плавному перемещению регулировочного кольца;
• заклинивание лопаток в одном из положений. Из-за критического нагарообразования силы вакуума недостаточно для перемещения регулировочного кольца;
• неисправность вакуумного привода поворотных лопаток, клапана управления давлением турбонаддува.

Среди основных симптомов поломки – подергивания при разгоне, потеря мощности двигателя, увеличение расхода топлива и появление на панели приборов индикации Check Engine.

Audi A4 1,9TDI – ошибка P0234 -передув турбины

Инструкция по регулировке изменяемой геометрии турбины

Применение VNT-турбин в современных двигателях

VNT-турбины (Variable Nozzle Turbines) находят широкое применение в современных двигателях внутреннего сгорания, особенно в дизельных и бензиновых двигателях с турбонаддувом. Их основное преимущество заключается в способности адаптироваться к различным условиям работы, что позволяет значительно улучшить характеристики двигателя.

Одним из ключевых аспектов применения VNT-турбин является их способность изменять геометрию соплового устройства. Это достигается за счет использования подвижных лопаток, которые могут изменять угол наклона в зависимости от нагрузки и оборотов двигателя. В результате, VNT-турбина может оптимизировать поток выхлопных газов, что обеспечивает более эффективное использование энергии и улучшает отклик двигателя на нажатие педали акселератора.

При низких оборотах двигателя VNT-турбина закрывает сопла, что увеличивает скорость потока выхлопных газов и позволяет турбине быстрее достигать необходимого давления. Это обеспечивает более раннее подключение турбонаддува и уменьшает задержку, известную как “турбо-лаг”. На высоких оборотах, когда двигатель работает на полную мощность, лопатки открываются, позволяя большему объему выхлопных газов проходить через турбину и обеспечивая максимальную производительность.

Кроме того, VNT-турбины способствуют снижению выбросов вредных веществ. Благодаря более полному сгоранию топлива и оптимизации процесса сгорания, они помогают уменьшить уровень оксидов азота (NOx) и других загрязняющих веществ. Это делает двигатели с VNT-турбинами более экологически чистыми и соответствующими современным стандартам по выбросам.

VNT-турбины также находят применение в различных областях, включая автомобильную промышленность, авиацию и судостроение. В автомобилях они используются для повышения мощности и эффективности, в то время как в авиации и судостроении их применяют для улучшения характеристик маневренности и экономии топлива.

В заключение, применение VNT-турбин в современных двигателях позволяет значительно улучшить их характеристики, повысить эффективность и снизить уровень выбросов. Это делает их важным элементом в разработке современных силовых установок, соответствующих требованиям времени.

Вопрос-ответ

Как работают турбины VNT?

В турбокомпрессоре с изменяемой геометрией (VNT) поток выхлопных газов через рабочее колесо турбины контролируется рядом лопаток, которые перемещаются в точном соответствии с требованиями двигателя к наддуву.

Что такое VNT-турбокомпрессор?

Турбокомпрессор с изменяемым соплом турбины (VNT), часто называемый турбокомпрессором с изменяемой геометрией (VGT), предполагает применение сложной инновационной технологии, разработанной для оптимизации производительности турбокомпрессора и общего КПД двигателя.

В чем разница между турбинами VGT и VNT?

Турбокомпрессоры с изменяемой геометрией (VGT), иногда называемые турбокомпрессорами с изменяемым соплом (VNT), представляют собой тип турбокомпрессоров, обычно предназначенных для изменения эффективного соотношения сторон (соотношения A/R) турбокомпрессора при изменении условий.

Как работает турбина простыми словами?

Что такое турбина? С помощью оси, связанной с компрессором, турбина подает воздух под давлением обратно во впускную систему двигателя. Таким образом, увеличивается объем воздуха, который смешивается с топливом, что повышает производительность и мощность мотора.

Советы

СОВЕТ №1

Изучите основы работы VNT-турбины, чтобы лучше понять, как она управляет потоком выхлопных газов. Это поможет вам осознать, как изменения в конструкции могут влиять на производительность двигателя.

СОВЕТ №2

Обратите внимание на регулярное техническое обслуживание вашего автомобиля, особенно если он оснащен VNT-турбиной. Чистка и проверка системы могут предотвратить проблемы с производительностью и продлить срок службы турбины.

СОВЕТ №3

При выборе автомобиля с VNT-турбиной, учитывайте не только мощность, но и экономию топлива. Турбины с переменной геометрией могут значительно повысить эффективность работы двигателя, что важно для снижения затрат на топливо.

СОВЕТ №4

Если вы планируете модификацию двигателя, проконсультируйтесь с профессионалами о совместимости VNT-турбины с другими компонентами. Неправильная установка или выбор неподходящих деталей могут привести к снижению производительности или повреждению двигателя.
