Карбюратор солекс – теория и практика

Карбюратор Солекс — один из самых распространенных карбюраторов на автомобилях отечественного производства, особенно на моделях ВАЗ. В статье рассмотрим принцип работы, конструктивные особенности, распространенные неисправности и методы их устранения. Эти знания помогут автовладельцам лучше понять работу автомобиля и самостоятельно решать проблемы, что сэкономит время и деньги на ремонте.

Виды смесей

Виды смесей:

1. Нормальная (соотношение массы бензина к воздуху 1/15). Топливо сгорает полностью, обеспечивая высокую экономичность и достаточную мощность.
2. Обедненная (соотношение массы бензина и воздуха от 1/15 до 1/17). Двигатель экономичен, но не достигает максимальной мощности.
3. Бедная (соотношение бензина к воздуху менее 1/17). Низкая отдача мощности приводит к нестабильной и неэффективной работе. Смесь с пропорцией менее 1/19 не воспламеняется от искры, что делает работу мотора невозможной.
4. Обогащенная (соотношение бензина к воздуху от 1/15 до 1/13). Двигатель потребляет много топлива, но достигает максимальной мощности.
5. Богатая (соотношение бензина и воздуха более 1/13). Недостаток кислорода вызывает неполное сгорание, что приводит к перебоям и снижению мощности.
6. Переобогащенная (содержание бензина в воздухе более 1:5). Из-за нехватки кислорода смесь не воспламеняется от искры, что делает работу двигателя невозможной.

Эксперты в области автомобильной техники отмечают, что карбюратор Солекс представляет собой интересный пример сочетания теории и практики в карбюрации. Его конструкция, основанная на принципах диффузии и разрежения, позволяет эффективно смешивать воздух с топливом, что способствует оптимизации работы двигателя. На практике, многие владельцы автомобилей с карбюратором Солекс отмечают его надежность и простоту в обслуживании. Однако, как подчеркивают специалисты, для достижения максимальной производительности необходимо учитывать особенности настройки и регулировки. Правильная установка и периодическая проверка состояния карбюратора могут значительно улучшить динамические характеристики автомобиля. В целом, карбюратор Солекс остается популярным выбором среди автолюбителей благодаря своей доступности и простоте в эксплуатации.

Теория ДВС: Как настроить карбюратор "СОЛЕКС" (Часть 1)

Режимы работы двигателя

Режимы работы двигателя:

1. Пуск холодного двигателя. В этом режиме распыленное топливо частично оседает на внутренней поверхности впускного коллектора, испарившееся же попав в цилиндр, частично конденсируется на его стенках. Поэтому для надежного пуска необходима переобогащенная смесь.
2. Холостой ход. Частота вращения коленвала в этом режиме невысока, а дроссельные заслонки практически полностью закрыты, поэтому вентиляция камер сгорания не так хороша как при работе на более высоких оборотах. Из-за чего к моменту воспламенения смесь сильно разбавлена продуктами горения. Потому для бесперебойной работы требуется обогащенная смесь.
3. Режим частичных нагрузок. Когда от мотора не требуется полной отдачи мощности. Открытие заслонок не максимальное, но вентиляция цилиндров достаточно хорошая. Для нормальной работы достаточно обедненной смеси. По отношению выдаваемой мощности к расходу горючего является наилучшим.
4. Режим полной нагрузки. Когда от мотора нужна почти полная отдача мощности. Происходит на высоких оборотах при полностью открытых дроссельных заслонках. Требует обогащенною смесь, имеющую высокую скорость сгорания.
5. Режим резкого увеличения нагрузки. Двигатель работает в этом режиме, к примеру, при разгоне машины. Требует обогащенную смесь. Из-за инертности образования смеси для более плавного перехода на режим необходимо вспомогательное краткосрочное обогащение смеси.

Интересные факты

Вот несколько интересных фактов о карбюраторе “Солекс”:

1. Уникальная конструкция: Карбюраторы “Солекс” имеют уникальную конструкцию, которая позволяет им обеспечивать стабильную работу двигателя при различных условиях. Они используют систему диффузоров и жиклеров, что позволяет точно регулировать подачу топлива и воздуха, обеспечивая оптимальное сгорание.

2. Широкое применение: Карбюраторы “Солекс” были популярны не только в Советском Союзе, но и за его пределами. Они устанавливались на множество автомобилей, включая модели “Москвич”, “Волга” и “Лада”, а также на некоторые иностранные автомобили, что свидетельствует о их универсальности и надежности.

3. Тuning и модернизация: В мире автоспорта и тюнинга карбюраторы “Солекс” часто подвергаются модификациям для повышения производительности. Автомобилисты могут менять жиклеры, настраивать диффузоры и использовать специальные фильтры, чтобы улучшить характеристики двигателя, что делает “Солекс” популярным выбором среди энтузиастов.

Теория ДВС: Карбюратор "Солекс" (общие настройки)

Системы, из которых состоит карбюратор солекс

Устройство карбюратора:

1. Сбалансированная поплавковая камера. Эта часть карбюратора поддерживает стабильный уровень топлива, обеспечивая постоянное давление бензина, поступающего через жиклеры в системы дозирования. Пространство над уровнем топлива соединено с горловиной, куда поступает воздух, выравнивая давление в карбюраторе и поплавковой камере. Это снижает влияние загрязнений в воздушном фильтре на обогащение топливной смеси. Механизм уровня топлива состоит из поплавков и клапана.

2. Система холостого хода и переходных режимов. Эта система работает при закрытых или слегка открытых дроссельных заслонках на низких оборотах, когда главная дозирующая система не может функционировать из-за недостаточного разрежения.

3. Ускорительный насос. Этот элемент впрыскивает топливо при резком открытии дроссельной заслонки, обогащая смесь и обеспечивая плавный переход к режиму резкого увеличения нагрузки. Устройство приводится в действие механически от дроссельной заслонки.

4. Система пуска. Запуск двигателя происходит при низкой частоте вращения коленвала и невысокой температуре, поэтому для стабильного старта требуется обогащенная смесь. Для этого закрывается воздушная заслонка и немного открывается дроссельная. После запуска частота вращения коленвала возрастает; чтобы избежать глохания из-за переобогащения, открывается воздушная заслонка благодаря тяге, создаваемой диафрагмой под воздействием разряжения в главной дозирующей системе.

5. Экономайзер мощностных режимов. Этот механизм обогащает смесь при полной нагрузке, позволяя двигателю развивать максимальную мощность. На карбюраторе «солекс» он имеет пневматический привод. При неполностью открытой дроссельной заслонке разрежение под ней воздействует на диафрагму, сжимая пружину и отводя толкатель от шарика клапана. Когда дроссельная заслонка полностью открыта, разрежение падает, пружина распрямляется и открывает шариковый клапан, добавляя топливо в смесительную камеру, минуя главную дозирующую систему.

6. Эконостат. Этот элемент забирает топливо через жиклер из поплавковой камеры и подает его в выходное отверстие распылителя в зоне низкого разряжения. Он активируется только на высоких оборотах при полностью открытой дроссельной заслонке, когда двигателю необходимо обогащение смеси для достижения максимальной мощности.

Часто встречающиеся проблемы и их устранение

Карбюратор солекс, устанавливающийся на автомобилях семейства ВАЗ, старый добрый ДААЗ-2108, в процессе работы может приобрести неисправности с такими проявлениями:

1. Двигатель глохнет на холостом ходу или работает с нестабильной частотой вращения коленвала. Такая неисправность нередко бывает вызвана засорением топливного жиклера холостого хода, который мы видим когда выворачиваем электроклапан. Увидеть соринку обычно не удается поэтому жиклер нужно вынуть из клапана и просто продуть воздухом. Иногда эта неисправность бывает вызвана выходом из строя блока управления клапаном. Проверить его можно, подав на разъем клапана, питание при помощи отрезка провода. Если холостые обороты восстановятся, то блок управления ― неисправен.
2. «Провал» при резком нажатии педали акселератора. Устройство неисправности обычно заключается либо в разрыве диафрагмы ускорительного насоса, либо в засорении его распылителей.
3. Большой расход топлива в сочетании с неустойчивым холостым ходом часто бывает из-за переполнения поплавковой камеры вследствие негерметичности игольчатого клапана. Устройство клапана бывает двух видов: с притертой иглой и с резиновым запорным наконечником. Самый простой способ решения проблемы подходящий для клапана, имеющего любое устройство ― это его замена новым (они взаимозаменяемы).

Карбюратор солекс (чистка и обслуживание)

Настройка карбюратора для оптимальной работы

Настройка карбюратора Солекс является важным этапом в обеспечении эффективной работы двигателя автомобиля. Правильная настройка позволяет достичь оптимального соотношения воздух-топливо, что, в свою очередь, влияет на мощность, экономичность и экологичность работы двигателя. В данной части статьи мы рассмотрим основные аспекты, которые необходимо учитывать при настройке карбюратора Солекс.

1. Подготовка к настройке

Перед началом настройки карбюратора необходимо убедиться, что он находится в исправном состоянии. Проверьте наличие утечек топлива, состояние прокладок и уплотнителей, а также работоспособность всех механизмов. Рекомендуется очистить карбюратор от загрязнений и отложений, так как это может значительно повлиять на его работу.

2. Регулировка уровня топлива

Уровень топлива в поплавковой камере карбюратора является одним из ключевых параметров, влияющих на его работу. Для проверки уровня топлива необходимо снять крышку поплавковой камеры и измерить его высоту относительно плоскости карбюратора. Оптимальный уровень должен находиться в пределах 24-26 мм от плоскости карбюратора. Если уровень ниже нормы, необходимо отрегулировать поплавок, изменив его положение.

3. Настройка смеси

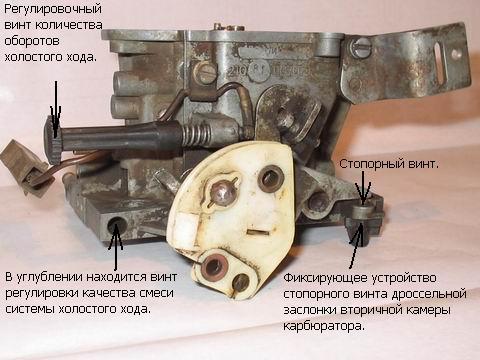

Настройка соотношения воздух-топливо осуществляется с помощью винтов регулировки. На карбюраторе Солекс обычно имеются два винта: один для регулировки холостого хода, другой — для основной смеси. Для достижения оптимальной работы двигателя необходимо следовать следующему алгоритму:

• Запустите двигатель и дайте ему прогреться до рабочей температуры.
• Установите обороты на холостом ходу, используя винт регулировки холостого хода. Оптимальные обороты должны составлять 800-900 об/мин.
• Постепенно поворачивайте винт регулировки смеси, наблюдая за изменениями в работе двигателя. При правильной настройке двигатель должен работать ровно и без перебоев.

4. Проверка и регулировка оборотов

После настройки смеси необходимо проверить обороты двигателя на холостом ходу. Если они не соответствуют установленным значениям, следует отрегулировать винт холостого хода. Важно помнить, что слишком высокие обороты могут привести к перегреву двигателя, а слишком низкие — к его остановке.

5. Тестирование на дороге

После завершения всех настроек рекомендуется провести тест-драйв автомобиля. Обратите внимание на поведение двигателя при различных режимах работы: на холостом ходу, при ускорении и на высоких оборотах. Если двигатель работает нестабильно или проявляет признаки недостатка мощности, возможно, потребуется повторная регулировка карбюратора.

6. Заключение

Настройка карбюратора Солекс — это процесс, требующий внимательности и терпения. Правильная настройка не только улучшает характеристики автомобиля, но и продлевает срок службы двигателя. Регулярная проверка и корректировка настроек помогут поддерживать оптимальную работу карбюратора и всего автомобиля в целом.

Вопрос-ответ

На сколько оборотов выкручивать винт качества Солекс?

Закрутите винт качества до упора и затем отверните его на 1,5-2 оборота. Это называется регулировкой. Хочу поделиться простым и очень эффективным способом регулировки практически любых карбюраторных двигателей, от бензопилы до автомобиля.

В чем преимущество карбюратора Солекс?

Преимущества карбюраторов «Солекс» по сравнению с другими моделями: более надёжная система ЭПХХ, которая обеспечивает стабильный холостой ход. Отсутствие необходимости в частой регулировке. Более надёжная конструкция, связанная с качеством изготовления.

Какой расход у карбюратора Солекс?

Если заглянуть в государственные “Нормы расхода топлива”, то увидим цифры 13-14,3 л на 100 км пробега для смешанного цикла. У двигателей с пониженной степенью сжатия (под 76-й бензин) расход должен быть выше примерно на 7-10%.

Куда крутить винт качества смеси на карбюраторе Солекс?

На передней части карбюратора два винта: ближе к тросу газа — винт количества, чуть глубже сбоку — винт качества смеси. Аккуратно, без усилия, закручиваем винт качества по часовой стрелке до упора, а потом выкручиваем его назад на два оборота — это базовая настройка.

Советы

СОВЕТ №1

Перед началом работы с карбюратором Солекс, обязательно ознакомьтесь с его устройством и принципом работы. Понимание основных компонентов, таких как дроссельная заслонка, жиклеры и поплавковая камера, поможет вам быстрее выявлять и устранять неисправности.

СОВЕТ №2

Регулярно проверяйте и очищайте карбюратор от загрязнений. Накопление грязи и отложений может привести к ухудшению работы двигателя. Используйте специальные чистящие средства и следуйте инструкциям по разборке и сборке карбюратора.

СОВЕТ №3

Обратите внимание на настройку смеси воздуха и топлива. Неправильные настройки могут привести к повышенному расходу топлива и снижению мощности двигателя. Используйте манометры и другие инструменты для точной настройки.

СОВЕТ №4

Если вы не уверены в своих силах, не стесняйтесь обращаться к специалистам. Неправильная настройка или ремонт карбюратора могут привести к серьезным проблемам с двигателем, поэтому лучше доверить эту работу профессионалам.
