Как самостоятельно заменить ШРУС

Замена ШРУСа (шарнира равных угловых скоростей) — важная процедура для владельцев автомобилей. В этой статье мы рассмотрим, как самостоятельно заменить ШРУС и пыльник гранаты, а также какие инструменты понадобятся. Знание технологии замены ШРУСа поможет сэкономить на ремонте и поддерживать автомобиль в исправном состоянии, предотвращая серьезные поломки и обеспечивая безопасность на дороге.

Виды ШРУС

На легковых автомобилях используются два типа шарниров:

• рцеппа;
• трипод.

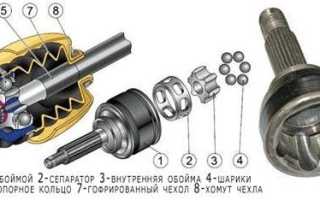

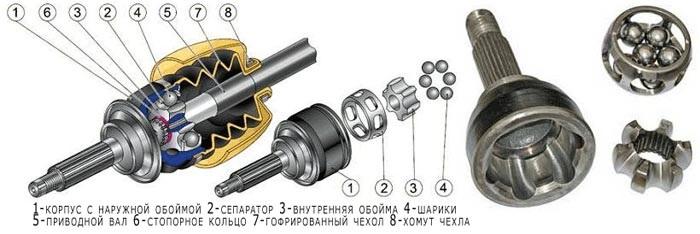

ШРУС типа рцеппа состоит из сепаратора, обоймы и шести шариков. Его основное преимущество — доступная цена. Максимальный угол работы без потерь мощности составляет 40 градусов. ШРУС трипод, более сложный в производстве, обеспечивает больший диапазон осевого перемещения (до 2 см), но угол поворота ограничен 30 градусами. Оба типа защищены резиновым пыльником, который предотвращает попадание пыли и грязи в смазку. Повреждение пыльника может привести к загрязнению и сокращению срока службы шарнира.

Замена ШРУСа — задача, с которой может справиться каждый автолюбитель, обладающий базовыми навыками работы с инструментами. Эксперты отмечают, что прежде всего необходимо подготовить рабочее место и собрать все нужные инструменты: домкрат, ключи, смазку и новый ШРУС. Важно помнить о безопасности — автомобиль должен быть надежно зафиксирован.

Процесс начинается с демонтажа колеса и откручивания креплений. Затем следует аккуратно снять старый ШРУС, избегая повреждений других компонентов. Установка нового требует внимательности: необходимо правильно зафиксировать все элементы и убедиться в отсутствии люфта. После завершения работы рекомендуется провести тест-драйв, чтобы убедиться в корректной работе. Эксперты подчеркивают, что при отсутствии опыта лучше обратиться к профессионалам, чтобы избежать возможных ошибок.

Как заменить наружный шрус на Лада Гранта | Автосервис Балаково | Аврора Service

Приводной вал

Для передачи крутящего момента от КПП к колесам необходима конструкция, состоящая из двух шарниров, которые соединяет толстостенная стальная труба. Такую конструкцию называют приводным валом. ШРУС надевают на шлицы трубки и фиксируют с помощью стопорного кольца. Трипод устанавливают жестко, шестишариковый шарнир ставят так, чтобы трубка могла перемещаться внутри него. Это необходимо для компенсации изменения расстояния от коробки передач до гайки наружного шарнира. Внутренняя граната и сальник коробки передач образуют один катет прямоугольного треугольника, внешний шарнир и подвеска второй. Сальник и наружный шарнир образуют гипотенузу, длина которой зависит от расстояния между коробкой и центром колеса.

Интересные факты

Вот несколько интересных фактов о замене ШРУСа (шарнира равных угловых скоростей) самостоятельно:

1. Специальные инструменты: Для замены ШРУСа вам могут понадобиться специальные инструменты, такие как съемник для шарниров и ключи с торцевыми головками. Использование правильных инструментов не только упростит процесс, но и снизит риск повреждения деталей.

2. Симптомы неисправности: Признаки неисправного ШРУСа могут включать характерный стук при поворотах, вибрации на высоких скоростях и утечку смазки. Обращая внимание на эти симптомы, вы можете предотвратить более серьезные повреждения трансмиссии.

3. Правильная установка: При установке нового ШРУСа важно следить за правильной ориентацией и натяжением пыльника. Неправильная установка может привести к быстрому износу и повторной замене, поэтому стоит уделить внимание деталям и следовать инструкциям производителя.

Диагностика ШРУС

Диагностику шарниров проводите каждые 2–3 тысячи километров. Также проверяйте ШРУС после поездок по гравийным или щебеночным дорогам, чтобы вовремя заменить поврежденный пыльник. Для диагностики потребуется яма или подъемник, но можно использовать домкрат с двумя подпорками. Поднимите переднюю правую часть автомобиля и установите страховочную подпорку, затем повторите с передней левой стороной.

Покачайте автомобиль, чтобы убедиться в его устойчивости и избежать падения. Игнорирование этого правила может привести к серьезным травмам.

Поворачивая колеса, осмотрите каждый пыльник. Если он поврежден, замените его. Проверьте соединение коробки передач и внутренней гранаты: капли масла указывают на необходимость замены сальника. Аналогичную проверку выполните на задней оси. Опустите автомобиль, выверните руль вправо и начните движение. Если шарнир хрустит или стучит, его нужно заменить.

Что необходимо для замены ШРУС

Для работы вам потребуются:

• новый шарнир, соответствующий автомобилю;
• новый пыльник;
• молибденовая смазка для ШРУС (не используйте графитовую, она сильно сократит срок службы шарнира);
• новая гайка наружного шарнира;
• набор ключей;
• молоток;
• зубило;
• съемник рулевого пальца;
• домкрат и две подпорки (на яме или подъемнике менять шарниры удобней, но не у каждого они есть);
• помощник.

Как поменять ШРУС на передней оси

Инструкция по замене ШРУСа на передней оси:

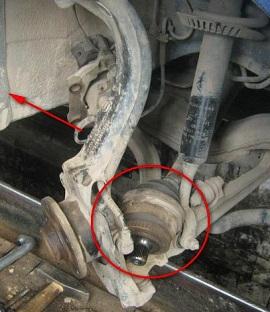

1. Ослабьте гайки колес и поднимите переднюю часть автомобиля, затем снимите колеса.
2. Попросите помощника нажать на тормоза для фиксации ступиц и открутите гайку наружного шарнира, затем извлеките опорную шайбу.
3. Открутите гайки или болты, соединяющие шаровую опору с нижним рычагом или поворотным кулаком, в зависимости от типа подвески и модели автомобиля.
4. Расшплинтуйте и открутите гайку рулевого пальца.
5. С помощью съемника извлеките палец из амортизаторной стойки.
6. Опустите нижний рычаг подвески и потяните амортизаторную стойку на себя для освобождения от шарнира.
7. С помощью монтажной лопатки или широкой отвертки аккуратно извлеките внутренний шарнир из коробки передач. Если снимаете оба приводных вала, вставьте в отверстия коробки куски резинового шланга, чтобы предотвратить выпадение сателлитов. Не вгоняйте инструмент слишком глубоко, чтобы не повредить сальник.
8. При необходимости замените сальник. На большинстве автомобилей он устанавливается снаружи КПП. Подцепите его металлическим крючком, извлеките и установите новый, утопив его с помощью оправки.
9. Очистите приводной вал от загрязнений.
10. Снимите хомуты и сдвиньте пыльник по валу для доступа к внутренним компонентам гранаты.
11. Извлеките стопорное кольцо, удерживающее обойму, затем снимите ее.
12. Удалите стопорное кольцо, фиксирующее обойму на трубе приводного вала.
13. Снимите пыльник с трубки вала.
14. Установку производите в обратном порядке.
15. Вставляя внутренний шарнир, слегка поворачивайте его для совпадения шлицов.
16. После затяжки гайки наружной гранаты закерните ее.

Объем смазки для каждой гранаты и моменты затяжки гаек указаны в руководстве по эксплуатации автомобиля.

Как поменять гранату на задней оси

Как поменять гранату на задней оси:

1. Вывесьте зад автомобиля.
2. Определите, что проще открутить – крепление рычагов амортизационной стойки или редуктор. Эту операцию выполняют по-разному даже на одном и том же автомобиле, смотря кому и как удобнее.
3. Опустите редуктор или потяните на себя стойку, чтобы вытащить гранаты из своих посадочных мест. На некоторых автомобилях наружная граната прикипает к ступице. Если такое произошло, придется снимать стойку, греть ступицу газовым резаком и выбивать из нее вал шарнира.
4. Замену гранаты проводите так же, как описано в предыдущем разделе.
5. Установку приводного вала проводите в обратном порядке.
6. Не забудьте закернить гайку наружной гранаты.

Вывод

Теперь вы знаете, как заменить ШРУС и какие меры предосторожности учитывать. Это поможет вам самостоятельно ухаживать за автомобилем.

https://youtube.com/watch?v=CuoI1PXpqKg

Замена ШРУСа (c16nz)

Советы по уходу за ШРУСами после замены

После замены ШРУСа (шарнирного соединения равных угловых скоростей) важно правильно ухаживать за новым компонентом, чтобы продлить его срок службы и обеспечить надежную работу автомобиля. Вот несколько рекомендаций, которые помогут вам в этом:

• Регулярная проверка состояния: Периодически осматривайте новые ШРУСы на наличие повреждений, трещин или утечек смазки. Это поможет выявить проблемы на ранней стадии и предотвратить более серьезные поломки.
• Своевременная замена смазки: Если вы заметили, что смазка вытекает из пыльника, необходимо заменить ее как можно скорее. Используйте только ту смазку, которая рекомендована производителем, чтобы избежать повреждения ШРУСа.
• Избегайте перегрузок: Не перегружайте автомобиль, особенно если он оборудован полноприводной системой. Избыточные нагрузки могут привести к быстрому износу ШРУСов.
• Соблюдение правил эксплуатации: Избегайте резких маневров и ускорений, особенно на поворотах. Это поможет снизить нагрузку на ШРУСы и продлить их срок службы.
• Проверка подвески: Убедитесь, что подвеска вашего автомобиля находится в хорошем состоянии. Изношенные элементы подвески могут привести к неправильной работе ШРУСов и их преждевременному износу.
• Контроль уровня жидкости: Следите за уровнем трансмиссионной жидкости, так как недостаток смазки может негативно сказаться на работе ШРУСов. Регулярно проверяйте и при необходимости доливайте жидкость.
• Профессиональная диагностика: Если вы заметили необычные звуки или вибрации при движении, не откладывайте визит к специалисту. Профессиональная диагностика поможет выявить проблемы и предотвратить серьезные поломки.

Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы новых ШРУСов и обеспечить надежную работу вашего автомобиля. Помните, что регулярный уход и внимательное отношение к техническому состоянию автомобиля — залог его долговечности и безопасности на дороге.

Вопрос-ответ

Можно ли самому поменять ШРУС?

Чтобы поменять внутренний ШРУС, необходимо загнать автомобиль на яму, так как доступ к ним возможен только снизу. Откручиваем болты, удерживающие его на штатном месте, после чего поворачиваем руль в противоположную сторону – ШРУС выпадет из фланца.

Можно ли менять ШРУС по одному?

Несмотря на то, что нередко выходит из строя лишь один ШРУС, менять рекомендуется сразу обе детали. Вероятнее всего, другой шарнир также скоро придёт в негодность. Поэтому замена одного элемента допустима только если второй менялся недавно или находится в заведомо идеальном состоянии.

Как легко заменить наружный ШРУС?

Чтобы заменить наружный ШРУС, сначала поднимите автомобиль и снимите колесо. Затем отсоедините тормозной суппорт и поворотный кулак, чтобы получить доступ к ШРУСу. Снимите старый ШРУС, открутив его от приводного вала и отсоединив от ступицы. Установите новый ШРУС, убедившись, что все детали правильно зафиксированы, и соберите все в обратном порядке. Не забудьте проверить уровень масла в трансмиссии и при необходимости долить.

Можно ли самостоятельно отремонтировать ШРУС?

Хотя полуоси CV можно перепаковать, перезаправить и перебрать, для обычного мастера разумнее приобрести сменные узлы и заменить старые полуоси. Если пыльник порван или отсутствует, шарнир можно спасти, если обнаружить проблему на ранней стадии, но обычно ущерб уже нанесен.

Советы

СОВЕТ №1

Перед началом работы обязательно ознакомьтесь с руководством по эксплуатации вашего автомобиля. В нем могут быть указаны специфические моменты, касающиеся замены ШРУСа, которые помогут избежать ошибок и повреждений.

СОВЕТ №2

Подготовьте все необходимые инструменты и запчасти заранее. Вам понадобятся такие инструменты, как ключи, отвертки, домкрат и, возможно, специальные съемники. Убедитесь, что у вас есть новый ШРУС и все крепежные элементы.

СОВЕТ №3

Работайте в безопасной среде. Убедитесь, что автомобиль надежно зафиксирован на подъемнике или домкрате, чтобы избежать несчастных случаев. Также используйте защитные очки и перчатки для защиты от возможных травм.

СОВЕТ №4

После установки нового ШРУСа обязательно проверьте его работу. Прокатитесь на автомобиле и прислушайтесь к посторонним звукам. Если вы заметили какие-либо проблемы, лучше обратиться к специалисту для диагностики.
