Редукционный клапан давления масла — важный элемент системы смазки двигателя, который поддерживает стабильное давление масла и защищает от избыточного давления. В статье рассмотрим, что такое редукционный клапан, его назначение, принцип работы и возможные неисправности. Понимание работы этого устройства поможет автолюбителям и механикам избежать поломок и продлить срок службы двигателя.
Каким бывает редукционный клапан давления масла
Насосы масла и клапаны, поддерживающие давление, классифицируются по конструкции на два типа:
- регулируемые;
- нерегулируемые.
Регулируемый насос поддерживает постоянное давление изменением положения одной из частей. Нерегулируемый насос использует редукционный клапан для этой функции. Оба типа делятся на шестеренчатые и роторные механизмы.
Регуляторы давления масла бывают гидравлическими и пневматическими. Их основная задача — поддержание давления на заданном уровне. Клапаны классифицируются по источнику питания на:
- редукционные с пневматическим приводом;
- клапаны с электрическим приводом;
- автономные, не требующие внешнего источника питания.
Теперь рассмотрим назначение и принцип работы редукционного клапана.
Редукционный клапан маслонасоса является ключевым элементом в системе смазки, обеспечивая стабильное давление масла. Эксперты отмечают, что его основная функция заключается в поддержании оптимального уровня давления, предотвращая избыточное давление, которое может привести к повреждению компонентов двигателя. При достижении заданного давления клапан открывается, позволяя избыточному маслу возвращаться в картер, что способствует эффективному распределению смазки.
Специалисты подчеркивают важность регулярной проверки и обслуживания редукционного клапана, так как его неисправность может вызвать серьезные проблемы, включая перегрев и износ двигателя. Кроме того, качественные материалы и точность изготовления клапана играют решающую роль в его долговечности и надежности. Таким образом, редукционный клапан маслонасоса не только обеспечивает безопасность работы двигателя, но и способствует его долговечности.
Какие задачи выполняет редукционный клапан давления масла
Как уже было сказано, клапан масла необходим для поддержания давления на определенном уровне. После того как мотор запустился, задача редукционного клапана – стабилизация давления и поддержание уровня на всем периоде работы мотора.
Если же давление опуститься ниже номинального уровня, то это будет означать, что некоторые детали мотора лишатся нормальной смазки, и в скором времени образуется поломка.
Во время работы регулятор управляет скоростью движения масла: увеличивает или уменьшает ее в зависимости от того, что требуется в данный конкретный момент. Осуществляется это за счет полного открытия клапана и понижения, с помощью чего давление уменьшается или частичного открытия, где оно начинает расти. Каждое из этих действий совершается в тот момент, когда это нужно, благодаря своему устройству регулятор определяет это самостоятельно.
| Компонент | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Пружина | Устанавливает требуемое давление масла. | Износ пружины: снижение давления масла, недостаточная смазка двигателя. Перелом пружины: полная потеря давления масла, заклинивание двигателя. |
| Диафрагма (или мембрана) | Разделяет полости высокого и низкого давления, реагирует на давление масла. | Разрыв диафрагмы: полная потеря давления масла, заклинивание двигателя. Потеря эластичности: неточное регулирование давления. |
| Клапан (плунжер) | Регулирует поток масла, открываясь и закрываясь в зависимости от давления. | Заедание клапана: невозможность регулирования давления, либо слишком высокое, либо слишком низкое давление масла. Износ: неточное регулирование давления. |
| Фильтрующий элемент (если присутствует) | Очищает масло от загрязнений, предотвращая повреждение клапана. | Засор фильтра: невозможность регулирования давления, повышенное давление на входе в клапан. |
Интересные факты
Вот несколько интересных фактов о том, как работает редукционный клапан маслонасоса:
-
Регулирование давления: Редукционный клапан маслонасоса играет ключевую роль в поддержании оптимального давления масла в системе смазки двигателя. Он автоматически открывается и закрывается в зависимости от давления масла, предотвращая его избыточное повышение, что может привести к повреждению компонентов двигателя.
-
Принцип работы: Редукционный клапан обычно работает по принципу пружинного механизма. Когда давление масла превышает заданный уровень, пружина сжимается, и клапан открывается, позволяя избыточному маслу возвращаться в картер. Это помогает поддерживать стабильное давление и обеспечивает надежную смазку всех движущихся частей.
-
Влияние на эффективность: Эффективная работа редукционного клапана может существенно повлиять на общую производительность двигателя. Если клапан заедает или работает неправильно, это может привести к недостаточной смазке, перегреву и, в конечном итоге, к серьезным повреждениям двигателя. Поэтому регулярная проверка и обслуживание системы смазки крайне важны для долговечности двигателя.
Как работает редукционный клапан давления масла

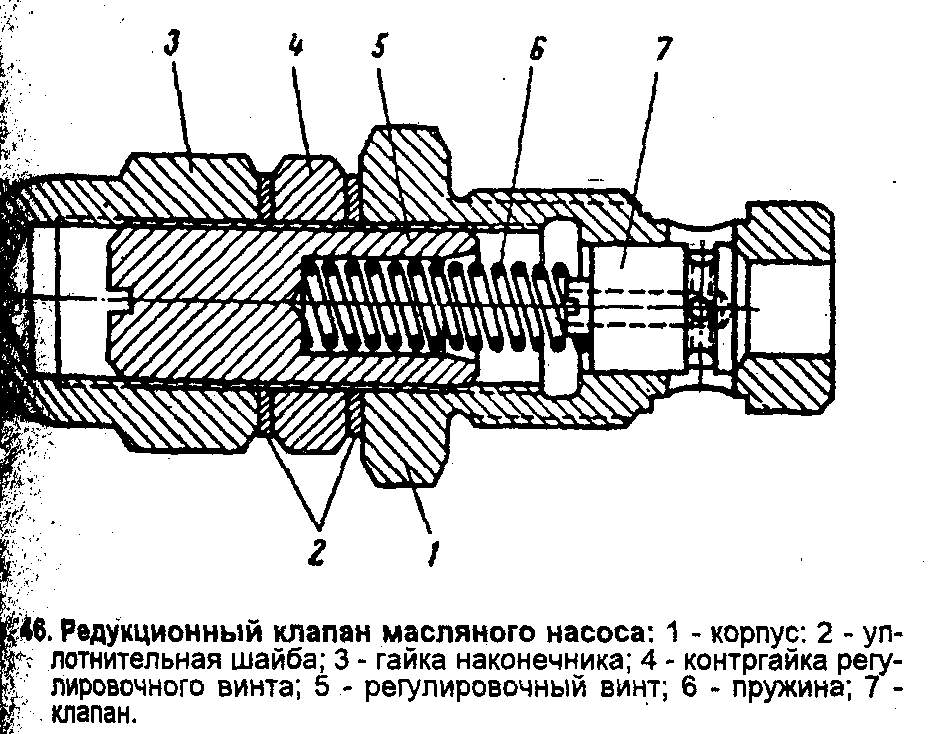

Изучив принцип работы механизма, можно понять его простоту. Главным элементом, реагирующим на изменения в масляной системе, является упорный болт. Под воздействием внешних факторов он давит на пружину, которая регулирует положение клапана относительно проходного сечения. Если давление масла превышает допустимый максимум, масло преодолевает сопротивление пружины и выталкивает ее на место. В результате давление стабилизируется, пружина возвращается в исходное положение, и двигатель продолжает нормально работать. Технически устройство клапана выглядит следующим образом:
Читайте также:
- Компактный корпус с системой каналов для движения масла.

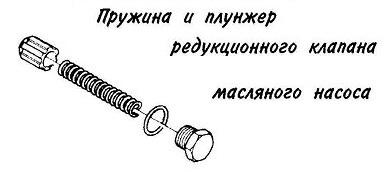

- Пружина, шток и тело регулятора – отвечают за регулировку давления масла.
Конструкция клапана проста, и все его функции выполняются элементарными действиями, что обеспечивает высокий уровень надежности.
Регулятор давления может быть выполнен в двух вариантах. Первый вариант – корпус внутри насоса, без разделения устройств. Второй вариант – клапан с отдельным корпусом, расположенный в масляной магистрали. Учитывая условия работы клапана, его поломки случаются время от времени, что требует внимания.
Распространенные поломки редукционного клапана давления масла
Итак, существует ряд наиболее часто встречаемых поломок клапана давления масла. Проявляются они так же по-разному, поэтому уделим этому моменту немного времени. Первая распространенная проблема – неспособность регулятора поддерживать необходимые двигателю параметры. Такое случается из-за выхода из строя механических частей устройства. Как правило, это случается из-за поломки слабого элемента устройства – прижимающей пружинки. Если пружина не заменялась в течение многих тысяч пройденных километров, то со временем она оказывается растянутой и перестает держать клапан. Вследствие этого может происходить открытие прохода в корпусе тогда, когда это не нужно. Это приведет к отсутствию смазки в тех местах, где это срочно необходимо.
Вторая распространенная проблема – неправильный монтаж регулятора давления или отсутствие его обслуживания. Здесь проблема выражается отсутствием открытия клапана в тот момент, когда давление превышает допустимый уровень. Это случается из-за засорения проходного сечения или подклинивания отдельных его элементов. Как результат – отсутствие нормальной смазки, что приведет к выходу из строя отдельных узлов и агрегатов двигателя.
Как правило, забивается клапан из-за того, что масло в двигателе заменятся несвоевременно. Решить такую проблему достаточно сложно, чаще речь идет о полной замене клапана, так как найти отдельные мелкие составные части достаточно сложно. Предотвратить проблему несложно – промывайте двигатель перед каждой заменой масла и заменяйте последнее согласно регламенту завода изготовителя.
Советы по обслуживанию и замене редукционного клапана давления масла
Редукционный клапан давления масла является важным компонентом системы смазки двигателя, и его правильное обслуживание и замена могут значительно продлить срок службы двигателя. Вот несколько советов, которые помогут вам поддерживать редукционный клапан в хорошем состоянии.
Регулярная проверка состояния клапана: Один из первых шагов в обслуживании редукционного клапана — это регулярная проверка его состояния. Важно обращать внимание на наличие утечек масла, коррозии или механических повреждений. Если вы заметили какие-либо из этих признаков, клапан следует заменить.
-
Читайте также:
Замена масла и фильтра: Регулярная замена масла и масляного фильтра помогает предотвратить загрязнение системы смазки и, как следствие, продлевает срок службы редукционного клапана. Загрязненное масло может привести к заеданию клапана, что негативно скажется на его работе.
Использование качественных масел: При выборе масла для двигателя стоит отдавать предпочтение продуктам, соответствующим рекомендациям производителя. Качественное масло обеспечивает лучшую смазку и защиту компонентов, включая редукционный клапан, что снижает риск его поломки.
Проверка давления масла: Регулярная проверка давления масла в системе поможет выявить возможные проблемы с редукционным клапаном. Если давление масла слишком высокое или низкое, это может указывать на неисправность клапана или других компонентов системы смазки.
Профессиональная диагностика: Если вы не уверены в состоянии редукционного клапана или системы смазки в целом, рекомендуется обратиться к профессионалам. Специалисты смогут провести полную диагностику и выявить возможные неисправности, которые могут повлиять на работу клапана.
Замена клапана: Если редукционный клапан требует замены, важно использовать оригинальные запчасти или качественные аналоги. Установка некачественного клапана может привести к повторным поломкам и дополнительным затратам на ремонт.
Следуя этим рекомендациям, вы сможете поддерживать редукционный клапан давления масла в хорошем состоянии, что, в свою очередь, обеспечит надежную работу двигателя и его долговечность.
Вопрос-ответ
Как влияет редукционный клапан на давление масла?
Небольшое отступление: если вдруг кто-то не знает, что это за клапан такой на блоке, редукционный клапан служит для сброса масла при избыточном давлении. То есть если давление масла большое, он открывается и сбрасывает лишнее масло в картер. Находится он на блоке двигателя под кронштейном генератора.
Как регулируется редукционный клапан?
В редукционном клапане используется подпружиненный золотник для регулировки давления на выходе. Если настройка клапана выше давления на выходе, жидкость свободно течет от входа к выходу. Давление снижается с помощью регулировочного винта через рукоятку, установленную на верхней части клапана.
Как работает редуцирующий клапан?
Принцип работы редукционного клапана основан на регулировании давления на входе до определенного требуемого давления на выходе и зависит от энергии среды для поддержания стабильного давления на выходе. Это достигается за счет дросселирования и регулировки открывающей и закрывающей частей.
-
Читайте также:
Советы
СОВЕТ №1
Изучите принцип работы редукционного клапана. Понимание его функции поможет вам лучше разобраться в работе маслонасоса и его роли в системе смазки. Это знание также поможет в диагностике возможных проблем.
СОВЕТ №2
Регулярно проверяйте состояние редукционного клапана. Поскольку он отвечает за поддержание необходимого давления масла, его неисправность может привести к серьезным повреждениям двигателя. Обратите внимание на утечки или заедания клапана.
СОВЕТ №3
Используйте качественное масло, соответствующее рекомендациям производителя. Некачественное или неподходящее масло может негативно сказаться на работе редукционного клапана и маслонасоса в целом, что приведет к снижению эффективности смазки.
СОВЕТ №4
Обращайтесь к профессионалам при возникновении проблем. Если вы заметили нестабильное давление масла или другие аномалии в работе системы смазки, лучше всего обратиться к специалистам для диагностики и ремонта, чтобы избежать дальнейших повреждений.
