Измерение давления топлива в рампе

Давление топлива в рампе — ключевой параметр для работы инжекторного двигателя и его эффективности. Неправильные показатели давления могут вызвать проблемы с запуском, увеличить расход топлива и снизить мощность автомобиля. В этой статье мы объясним, как измерить давление в топливной рейке с помощью манометра, а также какие значения считаются нормальными и указывают на неисправности. Эти знания помогут вам оценить состояние автомобиля и выявить потенциальные проблемы.

Причины для измерения

Причины для проведения измерений:

1. Длительное вращение стартером для запуска двигателя после простоя указывает на низкое давление топлива в рампе.
2. Если двигатель не запускается, хотя бензонасос работает, это может свидетельствовать о снижении его производительности, что не позволяет создать необходимое давление в рампе.
3. Троение двигателя на холостом ходу может быть вызвано слишком богатой или бедной топливной смесью, что также может активировать индикатор Check Engine. При диагностике важно учитывать, что проблемы с смесью могут быть связаны с неисправностями форсунок, датчиков массового расхода воздуха (ДМРВ), температуры охлаждающей жидкости (ДТОЖ), регулятора холостого хода (РХХ), лямбда-зонда или подсосом воздуха.
4. Двигатель не набирает обороты, глохнет при резком нажатии на акселератор, а автомобиль дергается при разгоне.
5. После прогрева автомобиля может наблюдаться потеря мощности и глохание, что, вероятно, связано с перегревом бензонасоса и отклонениями в работе топливной системы.

Измерение давления топлива в рампе является ключевым аспектом диагностики и обслуживания современных двигателей внутреннего сгорания. Эксперты отмечают, что правильный уровень давления обеспечивает оптимальную подачу топлива в цилиндры, что, в свою очередь, влияет на эффективность сгорания и общую производительность двигателя. Неправильное давление может привести к недостатку мощности, увеличению расхода топлива и повышенному уровню выбросов.

Специалисты рекомендуют регулярно проверять давление с помощью манометров и специализированных диагностических инструментов. Это позволяет своевременно выявлять проблемы, такие как засорение фильтров или неисправности топливного насоса. Кроме того, эксперты подчеркивают важность соблюдения рекомендаций производителя по обслуживанию системы впрыска, что способствует долговечности и надежности работы двигателя.

Влияние на работу двигателя

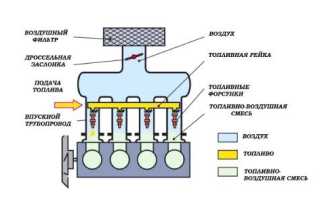

Чтобы понять цель измерения давления топлива в рампе, достаточно знать принцип дозирования порции топлива на двигателях с инжекторной системой впрыска. Количество бензина, подающегося в цилиндры, регулируется продолжительность открытия форсунок. Время открытия рассчитывается ЭБУ исходя из значений в каждой режимной точке двигателя (нагрузка, количество поступившего воздуха и прочие параметры).

Соответственно, если давление в топливной рампе будет в два раза ниже необходимого, то за равное время открытия форсунок в цилиндры попадет в два раза меньше топлива.

Топливная рампа представляет собой лишь накопитель бензина. Поэтому измерение давления в первую очередь используется при диагностике бензонасоса и проверке регулятора давления топлива. РДТ предназначен для поддержания постоянного давления в рампе. Он может быть установлен в баке (система питания без обратки) либо вмонтирован в топливную рампу (излишки бензина поступают в бак через шланг обратного слива).

Интересные факты

Вот несколько интересных фактов о измерении давления топлива в рампе:

1. Критическая роль в системе впрыска: Давление топлива в рампе является ключевым параметром для правильной работы системы впрыска. Оно влияет на расп atomization топлива и, соответственно, на эффективность сгорания. Неправильное давление может привести к увеличению выбросов и снижению мощности двигателя.

2. Использование датчиков: Для измерения давления топлива в рампе часто используются пьезорезистивные или емкостные датчики. Эти устройства обеспечивают высокую точность и быстроту реакции, что позволяет системе управления двигателем оперативно корректировать параметры впрыска в зависимости от текущих условий работы.

3. Диагностика неисправностей: Измерение давления топлива в рампе также является важным инструментом для диагностики неисправностей. Например, низкое давление может указывать на засорение топливного фильтра или неисправность топливного насоса, в то время как слишком высокое давление может свидетельствовать о проблемах с регулятором давления. Это позволяет механикам быстро выявлять и устранять проблемы в системе питания двигателя.

Изготовление манометра для проверки своими руками

Устройство прибора для измерения давления в топливной системе:

• Механический манометр с диапазоном до 6 кгс/см². Для быстрого контроля подойдет манометр для проверки давления в шинах.
• Шланг с соответствующим диаметром и переходники для соединения шлангов и подключения к штуцерам топливных магистралей. Эти компоненты можно купить в магазинах, специализирующихся на комплектующих для холодильного оборудования. Учтите, что в топливных магистралях современных автомобилей используются быстросъемные фиксаторы.

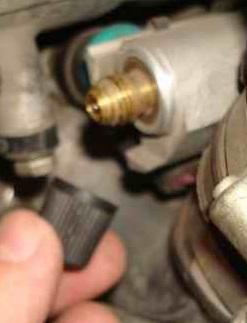

Выбор прибора зависит от конструкции топливной магистрали автомобиля. Например, в топливной рампе автомобилей ВАЗ есть штуцер для измерений. Для проверки давления достаточно открутить золотник и закрепить шланг с манометром на штуцере с помощью хомута и ФУМ-ленты.

На рынке есть готовые комплекты для измерения давления топлива в рампе. Обычно в комплекте с манометром идет набор фитингов для подключения к распространенным системам подачи топлива. Перед покупкой уточните наличие переходника для вашей рейки.

Самодельный топливный манометр. Замер давления на инжекторе

Как измерить

Как измерить:

1. Сбросьте остаточное давление в топливной магистрали. Вытащите предохранитель бензонасоса, запустите двигатель и дождитесь, когда он заглохнет. Если этого не сделать, в момент отсоединения штатных шлангов бензин разбрызгается по моторному отсеку. Чтобы не повышать уровень пожароопасности, укройте место отсоединения шланга ветошью, которая впитает бензин.
2. Подключите прибор для измерения давления в разрыв штатной магистрали.
3. Включите зажигание. Стрелка манометра должна стремительно подняться и остановиться в диапазоне 2,8-4 Атм.
4. Выключите зажигание. Если после выключения давления сразу же падает, неисправен РДТ либо клапан обратного слива топлива бензонасоса.
5. Запустите двигатель. Давление в рейке должно поддерживаться на заданном уровне во всех режимах работы мотора. Если автомобиль дергается, теряет мощность, троит и глохнет на горячую, перед измерением дайте двигателю прогреться. Если в момент проявления симптомов наблюдается падение давления, значит, причина действительно в системе питания.

Измеряем давление в топливной системе

Какое должно быть давление в топливной рейке

В бензиновых моторах с распределительным впрыском давление в топливной рампе обычно не превышает 5 Атм. Исправный бензонасос может обеспечить давление до 7 Атм., но излишки топлива сбрасываются в бак через регулятор давления топлива (РДТ).

Универсального значения давления для всех систем питания не существует. Перед проверкой ознакомьтесь с руководством по ремонту и эксплуатации вашего автомобиля.

Что может означать низкое давление топлива в рейке?

1. Замена бензонасоса. На автомобилях ВАЗ с системой без обратки можно измерить давление до РДТ, что исключает неисправность регулятора. Также насос можно протестировать после снятия: подключите прибор к выходному штуцеру, поместите насос в бензин и подайте питание от аккумулятора.

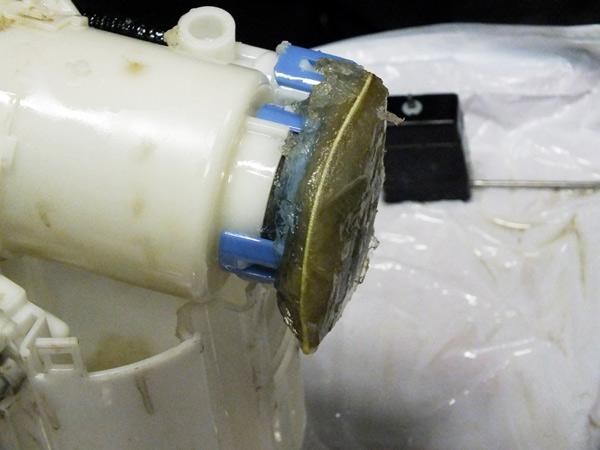

2. Засорение фильтра тонкой очистки или сеточки бензоприемника. В зимний период возможен риск замерзания воды в баке. Из-за снижения пропускной способности фильтра давление будет расти медленно после включения зажигания. В некоторых конструкциях фильтр грубой очистки нельзя заменить отдельно, поэтому придется менять весь модуль бензонасоса.
3. Негерметичность соединений топливных шлангов. Вы можете заметить лужи бензина под автомобилем, но если проблема в модуле бензонасоса, топливо будет сливаться обратно в бак.

Если после выключения зажигания стрелка манометра быстро опускается, это указывает на негерметичность системы. Чаще всего причиной является неисправный регулятор давления, который должен предотвращать быстрый слив бензина в бак после остановки двигателя. Быстрое падение давления также может быть вызвано негерметичными форсунками или неисправным клапаном обратного слива топлива бензонасоса.

Демонстрация неисправного бензонасоса на Приоре, Калине, ВАЗ 2110, 2114

Частые проблемы и их диагностика

Проблемы с давлением топлива

Измерение давления топлива в рампе является важной частью диагностики системы питания двигателя. Неправильное давление может привести к различным проблемам, включая недостаточную мощность, повышенный расход топлива и даже повреждение двигателя. Рассмотрим наиболее распространенные проблемы, связанные с давлением топлива, и методы их диагностики.

Низкое давление топлива

Одной из самых распространенных проблем является низкое давление топлива в рампе. Это может быть вызвано несколькими факторами:

• Неисправный топливный насос: Если насос не работает должным образом, он не сможет обеспечить необходимое давление. Это может быть связано с износом, загрязнением или электрическими проблемами.
• Засоренные топливные фильтры: Если фильтры забиты, это может ограничить поток топлива и привести к снижению давления. Регулярная замена фильтров поможет избежать этой проблемы.
• Проблемы с регулятором давления: Регулятор давления топлива может выйти из строя, что приведет к неправильному давлению в рампе. Это может быть вызвано механическими повреждениями или износом.

Высокое давление топлива

Высокое давление также может быть проблемой, которая вызывает различные неисправности:

• Неисправный регулятор давления: Если регулятор не может сбросить избыточное давление, это может привести к повреждению форсунок и других компонентов системы питания.
• Засорение обратной линии: Если обратная линия топлива забита, это может привести к накоплению давления в рампе, что также может вызвать повреждение системы.

Диагностика давления топлива

Для диагностики давления топлива в рампе необходимо использовать манометр. Процесс включает следующие шаги:

1. Подготовка: Убедитесь, что двигатель выключен, и все необходимые инструменты под рукой.
2. Подключение манометра: Найдите специальный порт для подключения манометра на рампе. Обычно он находится на топливной рампе или на регуляторе давления.
3. Запуск двигателя: Запустите двигатель и наблюдайте за показаниями манометра. Сравните их с рекомендованными значениями, указанными в руководстве по эксплуатации автомобиля.
4. Проверка при различных условиях: Проверьте давление при различных режимах работы двигателя, включая холостой ход и нагрузку, чтобы выявить возможные колебания давления.

Заключение

Правильное измерение и диагностика давления топлива в рампе являются ключевыми для обеспечения эффективной работы двигателя. Регулярная проверка системы питания поможет избежать серьезных проблем и продлить срок службы автомобиля. Если вы обнаружили отклонения от нормы, рекомендуется обратиться к квалифицированному специалисту для дальнейшей диагностики и ремонта.

Вопрос-ответ

Как измерить давление топлива в рампе?

Некоторые автолюбители не знают, каким устройством измерить давление в рампе. Часто они применяют шинный манометр. Его разрешается использовать только в критической ситуации. Самым лучшим решением будет применять специальный аппарат.

Сколько должно быть давления в топливной рампе?

В исправной системе бензинового автомобиля с распределенным впрыском давление должно колебаться в диапазоне от 3 до 5 атмосфер. Перед отсоединением манометра необходимо снова снизить давление. На манометре должен быть специальный клапан и маленькая пластиковая трубка для этого.

Советы

СОВЕТ №1

Перед началом измерения давления топлива в рампе убедитесь, что у вас есть все необходимые инструменты, такие как манометр для топлива и адаптеры. Это поможет избежать лишних затрат времени на поиск оборудования в процессе работы.

СОВЕТ №2

Перед подключением манометра обязательно отключите насос топлива и дайте системе давления сброситься. Это поможет избежать утечек и обеспечит вашу безопасность во время работы.

СОВЕТ №3

При проведении измерений следите за показаниями манометра в разных режимах работы двигателя (на холостом ходу, при ускорении и на высоких оборотах). Это даст вам полное представление о состоянии топливной системы и поможет выявить возможные проблемы.

СОВЕТ №4

После завершения измерений не забудьте вернуть все компоненты на место и проверить систему на наличие утечек. Это важно для обеспечения надежной работы автомобиля и предотвращения потенциальных аварий.
