Эстакада своими руками — это экономия средств и создание удобного рабочего пространства для ремонта автомобиля. В статье рассмотрим варианты конструкции, поделимся чертежами и рекомендациями по использованию подручных материалов. Эстакада упростит работу с автомобилем, обеспечив доступ к его нижней части и повысив безопасность при выполнении манипуляций.
Виды эстакад
Автомобильные эстакады делятся на два типа в зависимости от размеров:
- для доступа к одной стороне автомобиля;
- для подъема всей машины.
Миниэстакада первого типа — это разборная конструкция, требующая немного материалов для самостоятельного изготовления. Она мобильна, но менее удобна для ремонта, чем полноразмерные варианты. Основной недостаток миниэстакады — низкая высота, из-за которой проводить ремонт в полный рост не всегда возможно.
Устройства для доступа к передней и задней частям автомобиля бывают двух типов:
- Устанавливаемые на ровной поверхности. Въезд осуществляется под углом около 30° к горизонту.
- Располагающиеся на наклоне. Въезд происходит по горизонтали без подъема.
Создание эстакады своими руками из подручных материалов — это задача, которая привлекает внимание многих любителей DIY. Эксперты отмечают, что такой проект не только позволяет сэкономить средства, но и развивает творческие навыки. При правильном подходе можно использовать старые доски, кирпичи или металлические конструкции, которые уже не нужны в хозяйстве. Важно учитывать прочность и устойчивость выбранных материалов, чтобы обеспечить безопасность конструкции. Также специалисты рекомендуют заранее составить план и учесть все необходимые размеры, чтобы избежать ошибок в процессе сборки. Успешное завершение проекта приносит не только удовлетворение, но и возможность улучшить функциональность пространства.
Как сделать миниэстакаду
Желающим сделать миниэстакаду для ремонта авто своими руками представляем простейшую конструкцию, для повторения которой не нужны чертежи.
Итак, чтобы сделать простейшую миниэстакаду для автомобиля своими руками, нужно уложить две пары шпал попарно боковыми поверхностями друг к другу и, соединить шпалы каждой пары между собой при помощи стальных скоб. Переверните их скобами вниз и обрежьте один конец каждой пары под углом около 30° к горизонтали для удобства въезда на них. Положите пары параллельно друг другу, в соответствии с шириной колеи вашего авто, срезанными концами в одну сторону. Переносная миниэстакада готова. Высота такого сооружения регулируется путем подкладывания подходящих по толщине обрезков досок под прямоугольные концы шпал. Чтобы машина не скатывалась с эстакады, изготовьте из обрезков досок башмаки и при ремонте подкладывайте их под колеса. Для того чтобы не падать с сооружения при въезде на него, прикрепите к торцам шпал два обрезка доски так, чтобы они немного торчали вверх.
Для работы под машиной на такой эстакаде обязательно обзаведитесь куском толстого войлока или хотя бы старым ватным одеялом. Не оставляйте здоровье на бетонном полу.
Тем, кто скажет, что на такую высоту машину можно и домкратом поднять, возражу что если подложить под нее толстые брусочки, то не каждый домкрат настолько поднимает, а во-вторых, так гораздо безопаснее, чем на домкрате.
| Материал | Преимущества | Недостатки |
|---|---|---|
| Поддоны (паллеты) | Дешевизна, доступность, прочность (при правильной обработке) | Требуют тщательной обработки (шлифовка, обработка от гниения), невысокая эстетичность, ограниченная высота |
| Шины | Доступность, прочность, устойчивость к влаге | Сложность обработки, неэстетичный внешний вид, ограниченная высота, необходимость дополнительной фиксации |
| Деревянные брусья | Прочность, относительно высокая эстетичность, возможность создания различных конструкций | Высокая стоимость по сравнению с поддонами, требуется обработка от гниения и вредителей, большой вес |
| Металлические трубы | Высокая прочность, долговечность | Сложность обработки, высокая стоимость, большой вес, возможность коррозии |
| Пластиковые трубы (большого диаметра) | Легкость, устойчивость к коррозии | Низкая прочность на изгиб, ограниченная высота, необходимость дополнительной фиксации |
Интересные факты
Вот несколько интересных фактов о создании эстакад своими руками из подручных материалов:
Читайте также:
-
Экономия ресурсов: Создание эстакады из подручных материалов позволяет значительно сократить затраты на строительство. Используя старые доски, кирпичи или металлические конструкции, можно не только сэкономить деньги, но и уменьшить количество отходов, что способствует более экологичному подходу к строительству.
-
Креативность и индивидуальность: Строительство эстакады своими руками дает возможность проявить креативность. Каждый проект может быть уникальным, отражая личные предпочтения и стиль владельца. Это может быть как простая конструкция, так и сложное сооружение с элементами дизайна.
-
Обучение и навыки: Процесс создания эстакады своими руками — это отличная возможность для обучения и развития новых навыков. Работая с различными материалами и инструментами, можно приобрести опыт в строительстве, проектировании и даже в инженерии, что может быть полезно в будущем.
Полноразмерная конструкция
Тем, кто хочет избежать неудобств при ремонте автомобиля, рекомендуем создать эстакаду своими руками. Удобнее всего расположить конструкцию на склоне, что также снизит потребность в досках. Оптимально использовать металл: он прочнее, не впитывает масло и медленнее подвержен коррозии, чем дерево. Однако, если у вас есть древесина, лучше использовать ее, чем покупать металл.

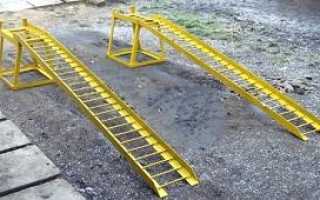

Металлическая установка
В качестве опор можно использовать две стальные трубы диаметром не менее 150 мм. Их следует заглубить в грунт ниже уровня его промерзания иначе высота эстакады с наступлением зимы, будет увеличиваться, а весной уменьшаться. После установки опор ямы следует затрамбовать битым кирпичом, а лучше забетонировать. Если глубина промерзания грунта в вашей местности небольшая, заглубляйте опоры в землю не менее метра. Высота опор над поверхностью земли зависит от вашего роста, но должна быть не ниже 1,5 метра.
Устанавливать их следует на расстоянии около 5 метров от предполагаемого въезда на эстакаду, и на расстоянии друг от друга равным колее вашего авто. Сверху на опоры ребрами вниз положите отрезок швеллера шириной около 150 мм, его длинна, должна быть на 50 см больше ширины колеи вашего авто. Приварите швеллер к опорам. После этого для боковой устойчивости сооружения соедините опоры крест-накрест двумя уголками.
Четыре уголка с ребрами не менее 7,5 см длиною около 5 м уложите попарно параллельно ребрами друг к другу, а пространство между каждой парой заполните отрезками арматуры длиною 50 см и приварите их к каждому, соблюдая прямой угол. Получившиеся трапы положите так чтобы одна сторона каждого, была на краю швеллера, а другая на земле. Проконтролируйте их горизонтальность при помощи уровня. А также выставьте ширину между центрами краев, лежащих на земле, которая должна равняться колее вашего авто. Приварите их к швеллеру, а к ним упоры, предотвращающие падение транспортного средства, и принимайте поздравления, вы сварили эстакаду из стали своими руками.
Особенности деревянного сооружения
Особенности деревянной конструкции:
- В качестве опор используются два отрезка бруса с минимальным сечением 15 × 15 см.
- Части опор, вкопанные в землю, рекомендуется обработать креозотом или использованным маслом для повышения долговечности.
- Каждый трап собирается из двух досок толщиной 5 см: одну шириной 10–15 см устанавливают на ребро, другую шириной около 40 см укладывают плашмя сверху и фиксируют гвоздями или шурупами.
- В каждом брусе необходимо сделать пропил шириной 5 см и глубиной, соответствующей ширине досок на ребре. Эти пропилы нужны для установки нижних досок трапов. Поперечину к опорам следует крепить спереди, чуть ниже доски трапа, выходящей из пропила.
- Упоры можно изготовить, прикрепив саморезами к опорам два обрезка плахи так, чтобы они выступали над трапами.
- Для снижения риска соскальзывания колес с краев трапов рекомендуется установить ребра. Один из способов – прикрепить к торцу верхней доски трапа доску толщиной около 2 см и шириной 10 см, используя саморезы с плоскими шляпками длиной 50 мм.
- Ниже поперечины для обеспечения боковой устойчивости конструкции опоры необходимо скрепить крест-накрест двумя досками.
Устойчивость и безопасность конструкции
При проектировании и строительстве эстакады своими руками особое внимание следует уделить устойчивости и безопасности конструкции. Эти аспекты являются ключевыми для обеспечения долговечности и надежности сооружения, а также для предотвращения аварийных ситуаций.
Первым шагом к созданию устойчивой конструкции является правильный выбор материалов. Для эстакады можно использовать такие подручные материалы, как деревянные балки, металлические трубы или даже старые паллеты. Важно, чтобы выбранные материалы имели достаточную прочность и могли выдерживать предполагаемую нагрузку. Например, деревянные балки должны быть из качественной древесины, без трещин и гнили, а металлические трубы — из прочного сплава, устойчивого к коррозии.
Следующий аспект — это проектирование. Перед началом строительства необходимо составить чертежи, на которых будут указаны размеры, форма и расположение всех элементов конструкции. Устойчивость эстакады зависит от правильного распределения нагрузки. Например, если эстакада будет использоваться для транспортировки тяжелых грузов, необходимо предусмотреть дополнительные опоры и усиление конструкции в местах, где будет сосредоточена максимальная нагрузка.
При установке опор важно учитывать тип грунта, на котором будет возводиться эстакада. Если грунт слабый, то необходимо углубить опоры и использовать бетонные фундаменты для повышения устойчивости. Также стоит обратить внимание на уровень грунтовых вод, так как это может повлиять на долговечность материалов.
-
Читайте также:
Безопасность конструкции также включает в себя защиту от внешних факторов, таких как ветер, дождь и снег. Для этого можно установить защитные барьеры или использовать специальные покрытия, которые предотвратят скольжение и коррозию. Кроме того, важно предусмотреть наличие перил и ограждений, особенно если эстакада будет находиться на высоте.
Наконец, регулярный осмотр и техническое обслуживание эстакады помогут выявить возможные проблемы на ранних стадиях. Это включает в себя проверку состояния материалов, креплений и опор, а также устранение любых повреждений, которые могут возникнуть в процессе эксплуатации. Поддержание конструкции в хорошем состоянии — залог ее долговечности и безопасности.
Вопрос-ответ
Из чего сделать эстакаду?
Для деревянной эстакады вам понадобятся прочные деревянные брусья сечением не менее 10×10 см для основания и опор, доски толщиной 4–5 см для настила и пандусов, саморезы или болты для соединения деталей, а также антисептическая пропитка для защиты дерева от влаги и гниения.
Как делается эстакада?
Эстакада строится в несколько этапов: сначала выполняется проектирование, где определяются параметры конструкции и ее расположение. Затем осуществляется подготовка площадки, включая выемку грунта и устройство фундамента. После этого возводятся опоры и пролетные строения, которые могут быть выполнены из бетона, металла или комбинированных материалов. Завершающим этапом является укладка дорожного покрытия и установка необходимых элементов безопасности и освещения.
Какой размер эстакады?
Высота эстакады принимается от планировочной отметки земли до верха траверсы и равна 6,0; 6,6; 7,2; 8,4 м. Шаг опор одноярусных эстакад должен приниматься равным 12 и 18 м.
Из чего состоит эстакада?
Речь идет про основу эстакады – железобетонные колонны. Чтобы построить их, в землю задавливают обсадные трубы, внутрь которых вставляются железные арматуры и заливаются бетоном. Потом трубы «вытащат» из земли, а железобетонная колонна останется в земле. Несколько таких колонн составляют основание эстакады.
Советы
СОВЕТ №1
Перед началом строительства эстакады тщательно спланируйте её размеры и форму. Измерьте высоту и длину, чтобы обеспечить достаточную прочность и стабильность конструкции. Это поможет избежать ошибок и лишних затрат на переделку.
СОВЕТ №2
Используйте подручные материалы, такие как старые доски, кирпичи или металлические трубы. Убедитесь, что они находятся в хорошем состоянии и способны выдержать нагрузку. Это не только сэкономит деньги, но и сделает проект более экологичным.
СОВЕТ №3
Обратите внимание на безопасность. Убедитесь, что ваша эстакада имеет надежные опоры и не скользкие поверхности. Если планируете использовать её для транспортировки тяжелых предметов, добавьте дополнительные укрепления и проверьте устойчивость конструкции.
-
Читайте также:
СОВЕТ №4
Не забывайте о внешнем виде вашей эстакады. После завершения строительства можно покрасить или обработать поверхность защитными средствами, чтобы продлить срок службы и улучшить эстетические качества конструкции.
