Электронный блок управления (ЭБУ) двигателя — ключевой элемент автомобилей, оптимизирующий работу двигателя и других систем. В статье рассмотрим принцип работы ЭБУ, его функции и значимость для надежности и эффективности транспортного средства. Понимание работы ЭБУ поможет автовладельцам ориентироваться в технических аспектах своих автомобилей и своевременно выявлять неисправности.
Конструкция
Сложность конструкции зависит от количества одновременно выполняемых функций. Чем больше параметров нужно обрабатывать, тем сложнее и технологичнее контроллер.
Структура электронного блока управления (ЭБУ) включает аппаратные компоненты и программное обеспечение. В центре аппаратной части находится микропроцессор. Для преобразования сигналов в понятные импульсы используются аналого-цифровые преобразователи. Программное обеспечение представляет собой алгоритм, который регулирует измерение входных параметров и корректирует работу подсистем. Оно состоит из функционального и контрольного модулей. Функциональная часть ЭБУ отвечает за прием и обработку сигналов от датчиков и передачу команд исполняющим устройствам. Контрольный модуль следит за правильностью данных и в случае отклонений перенастраивает систему, обеспечивая адаптацию к изменяющимся условиям.
Эксперты в области автомобильной электроники единодушны в своем мнении о важности электронного блока управления (ЭБУ) для современных автомобилей. Они подчеркивают, что ЭБУ является “мозгом” автомобиля, отвечающим за управление множеством систем, включая двигатель, трансмиссию и системы безопасности. Благодаря ЭБУ возможно оптимальное распределение ресурсов, что способствует повышению эффективности работы двигателя и снижению расхода топлива.
Специалисты отмечают, что современные ЭБУ способны адаптироваться к условиям эксплуатации, обеспечивая максимальную производительность и надежность. Кроме того, наличие диагностических функций позволяет быстро выявлять и устранять неисправности, что существенно снижает затраты на обслуживание. Таким образом, ЭБУ не только улучшает эксплуатационные характеристики автомобиля, но и повышает уровень безопасности на дороге.
Управление узлами и агрегатами

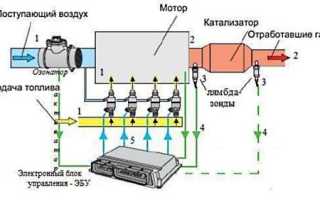

Для современных автомобилей электронный блок управления двигателем – это самый важный элемент обеспечения исправной работы силового агрегата. Для того чтобы добиться максимальной продуктивности двигателя, нужно предельно точно дозировать пропорцию топливно-воздушной смеси, выверять момента впрыска, а также оптимизировать работу навесного оборудования.
Первые контроллеры были установлены на инжекторные двигатели. Они управляли наполняемостью цилиндров с учетом сигналов всего нескольких датчиков (положение коленвала, количества всасываемого воздуха, положение дроссельной заслонки). Блок управления двигателем в современном автомобиле обрабатывает гораздо большее количество сигналов (положение распредвала, наличие детонации в цилиндрах температуру охлаждающей жидкости, содержание кислорода в выхлопных газах и прочие). Из-за чего возможно точно оптимизировать взаимодействие основных процессов в различных режимах работы двигателя. Контроль турбонаддува, системы рециркуляции выхлопных газов, изменения фаз газораспределения также осуществляется блоком управления.
Программное контролирование применимо не только с бензиновым двигателем, но и на дизельных ДВС.
В паре с ЭБУ мотора в автомобиле могут быть задействованы:
- модуль управления положением кузова;
- блок синхронизации элементов трансмиссии;
- модуль контроля тормозной системы;
- контроллер активации систем пассивной безопасности и прочие.
| Компонент системы управления двигателем (ЭБУ) | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Датчик положения коленчатого вала (ДПКВ) | Определение угла поворота коленчатого вала, синхронизация работы системы зажигания и впрыска топлива | Повреждение датчика: неправильное зажигание, пропуски зажигания, нестабильная работа двигателя, невозможность запуска. |
| Датчик массового расхода воздуха (ДМРВ) | Измерение массы воздуха, поступающего в двигатель | Загрязнение или неисправность датчика: некорректная топливная смесь, снижение мощности двигателя, повышенный расход топлива, нестабильная работа на холостом ходу. |
| Датчик кислорода (лямбда-зонд) | Контроль состава отработавших газов, регулировка топливной смеси | Неисправность датчика: некорректная топливная смесь, повышенный расход топлива, увеличение токсичности выхлопных газов. |
| Электронный блок управления (ЭБУ) | Обработка сигналов от датчиков, управление исполнительными механизмами (форсунки, зажигание, дроссельная заслонка) | Повреждение ЭБУ: полная неработоспособность двигателя, некорректная работа систем управления. |
| Форсунки | Впрыск топлива в цилиндры двигателя | Засорение форсунок: неравномерная работа двигателя, пропуски зажигания, снижение мощности. |
| Катушка зажигания | Генерация высоковольтного напряжения для воспламенения топливно-воздушной смеси | Повреждение катушки: пропуски зажигания, нестабильная работа двигателя, невозможность запуска. |
Интересные факты
Вот несколько интересных фактов о электронных блоках управления (ЭБУ):
-
Интеллект автомобиля: ЭБУ можно считать “мозгом” автомобиля, так как он отвечает за управление множеством систем, включая двигатель, трансмиссию, тормоза и даже системы безопасности. Современные автомобили могут иметь до 100 ЭБУ, каждый из которых контролирует определенные функции.
-
Адаптивные технологии: Современные ЭБУ способны адаптироваться к стилю вождения водителя. Например, они могут изменять параметры работы двигателя в зависимости от того, как агрессивно водитель ускоряется или тормозит, что позволяет оптимизировать расход топлива и повысить комфорт.
-
Диагностика и самодиагностика: ЭБУ не только управляет системами автомобиля, но и осуществляет самодиагностику. При возникновении неисправностей он может записывать коды ошибок, которые затем можно считать с помощью диагностического оборудования, что значительно упрощает процесс ремонта и обслуживания автомобиля.
Диагностика и программирование
Такое количество систем контроля требует единого «мозгового центра». Центральный модуль синхронизации получает отчеты от всех центров. Информация кодируется и передается через CAN-шину, что позволяет водителю в реальном времени получать данные о работе узлов и агрегатов (индикаторы на приборной панели).
Читайте также:
Каждый электронный блок управления (ЭБУ) имеет память для записи ошибок функционирования системы. Для выявления причин неисправностей используются диагностический разъем и специальное оборудование или программное обеспечение. В новых моделях автомобилей эта процедура выполняется замыканием определенных контактов в блоке предохранителей. Диагностика с помощью «скрепки» позволяет получить коды ошибок, расшифровка которых помогает понять суть поломки.
Каждый, кто задумывался о повышении динамики автомобиля, знаком с чип-тюнингом.
Перенастройка электронного блока управления двигателем может обеспечить небольшое увеличение мощности без ущерба для ресурса. Преимущество этого метода тюнинга в том, что современные системы можно перепрошить всего за несколько часов.
Причины и симптомы неисправностей
Факторы, провоцирующие выход из строя компонентов ЭБУ:
- скачки напряжение бортсети;
- механические повреждения (ДТП);
- воздействие вибраций, влаги, попадание технических жидкостей;
- неудачная перепрошивка.
Ввиду большой значимости для нормальной эксплуатации автомобилей, конструкторы уделяют должное внимание надежности рассматриваемого узла. Виной большинства поломок становятся нештатные ситуации либо неудачное месторасположение. Подобная проблема знакома владельцам Lada Kalina. Электронный блок управления двигателем в этой модели установлен под радиатором печки. Если он со временем начинает протекать, то охлаждающая жидкость попадает внутрь контроллера, нарушая работоспособность его компонентов.
Ошибки при «прошивке» также могут вывести из строя ЭБУ. Для того чтобы правильно перепрограммировать систему нужно корректно считать программное обеспечение. Если прошивка распознана неверно, новое обеспечение может «сжечь» контроллер.
К основным симптомам неисправностям ЭБУ относятся:
- троение двигателя, зависание оборотов, отсутствие стабильного холостого хода;
- прекращение подачи питания на определенные электронные приборы.
Последние признаки проявляются, когда выходят из строя только часть компонентов модуля управления.
-
Читайте также:
Устранение неполадок
Если ваш автомобиль столкнулся с проблемами, отнесите контроллер в сервис для ремонта. Без опыта восстановить устройство не получится. Если ремонт невозможен, замените электронный блок управления на новый.
Будущее ЭБУ и новые технологии
Электронные блоки управления (ЭБУ) автомобилей продолжают эволюционировать, и их будущее обещает быть захватывающим. С каждым годом технологии становятся все более сложными и интегрированными, что открывает новые горизонты для повышения эффективности, безопасности и комфорта вождения.
Одним из ключевых направлений развития ЭБУ является внедрение искусственного интеллекта (ИИ) и машинного обучения. Эти технологии позволяют ЭБУ не только обрабатывать данные в реальном времени, но и адаптироваться к стилю вождения конкретного водителя. Например, система может анализировать поведение водителя и предлагать оптимальные режимы работы двигателя, что способствует снижению расхода топлива и уменьшению выбросов вредных веществ.
Кроме того, с развитием интернета вещей (IoT) ЭБУ становятся частью глобальной сети, что позволяет автомобилям обмениваться данными с другими транспортными средствами и инфраструктурой. Это открывает возможности для создания систем, которые могут предупреждать водителей о потенциальных опасностях на дороге, таких как пробки или аварии, а также оптимизировать маршруты в реальном времени.
Также стоит отметить, что с увеличением популярности электромобилей и гибридных автомобилей, ЭБУ становятся более сложными и многофункциональными. Они отвечают не только за управление двигателем, но и за контроль за состоянием батарей, распределение энергии между различными системами и оптимизацию работы зарядных станций. Это требует от производителей разработки новых алгоритмов и программного обеспечения, способных эффективно управлять этими процессами.
Безопасность также остается важным аспектом будущего ЭБУ. С увеличением числа кибератак на автомобили, производители должны уделять особое внимание защите данных и систем от несанкционированного доступа. Это включает в себя использование шифрования, аутентификации и других технологий для обеспечения безопасности как водителя, так и пассажиров.
В заключение, будущее ЭБУ обещает быть многообещающим благодаря внедрению новых технологий, таких как ИИ, IoT и улучшенные меры безопасности. Эти изменения не только повысят эффективность и безопасность автомобилей, но и сделают вождение более комфортным и приятным. С каждым новым поколением ЭБУ мы приближаемся к созданию автомобилей, которые могут не только выполнять функции, но и предлагать уникальный опыт вождения, адаптируясь к потребностям каждого водителя.
Вопрос-ответ
Какие признаки неисправности ЭБУ?
Признаки неисправности электронного блока управления (ЭБУ) могут включать: загорание контрольной лампы двигателя, нестабильную работу двигателя, увеличение расхода топлива, проблемы с запуском, сбои в работе систем управления (например, ABS или трансмиссии), а также наличие ошибок в диагностических кодах. Также могут наблюдаться проблемы с электроникой автомобиля, такие как некорректная работа датчиков и исполнительных механизмов.
Где находится ЭБУ?
Где находится ЭБУ? Например, ECU чаще всего можно найти в следующих местах: в подкапотном пространстве — рядом с двигателем, под лобовым стеклом или возле АКБ, за перчаточным ящиком, внутри приборной панели или центральной консоли.
-
Читайте также:
Как перезагрузить ЭБУ?
① Оставьте зажигание в положении “Включено” на несколько минут, чтобы ЭБУ мог инициализироваться и начать получать данные. ② Заведите двигатель и дайте ему поработать на холостом ходу несколько минут. За это время ЭБУ начнёт заново настраивать оптимальные параметры в зависимости от текущих условий.
Можно ли проверить ЭБУ мультиметром?
В случае возникновения проблем с подключением или определением блока управления воспользуйтесь электросхемой блока, доступной в руководстве по эксплуатации вашего автомобиля, и мультиметром для точной диагностики.
Советы
СОВЕТ №1
Перед покупкой автомобиля обязательно ознакомьтесь с его ЭБУ (электронным блоком управления). Узнайте, какие функции он выполняет и как влияет на работу двигателя и других систем. Это поможет вам лучше понять, какие проблемы могут возникнуть в будущем.
СОВЕТ №2
Регулярно обновляйте программное обеспечение ЭБУ вашего автомобиля. Производители часто выпускают обновления, которые могут улучшить производительность, повысить топливную экономичность и устранить известные ошибки. Не пренебрегайте этой процедурой!
СОВЕТ №3
При возникновении проблем с автомобилем не игнорируйте сигналы, которые подает ЭБУ. Обратите внимание на предупреждающие лампочки на приборной панели и коды ошибок, которые можно считать с помощью диагностического оборудования. Это поможет вам быстрее выявить и устранить неисправности.
СОВЕТ №4
Не пытайтесь самостоятельно перепрограммировать ЭБУ без должной квалификации. Неправильные настройки могут привести к серьезным поломкам и дорогостоящему ремонту. Лучше обратиться к профессионалам, которые имеют опыт работы с конкретной моделью вашего автомобиля.
