Датчик положения коленвала — ключевой элемент системы управления двигателем, определяющий положение коленчатого вала и синхронизирующий впрыск топлива и зажигание. В статье рассмотрим основные неисправности датчика, методы его проверки и рекомендации по замене. Знание работы и диагностики этого компонента поможет автовладельцам избежать серьезных проблем с двигателем и обеспечить его надежную эксплуатацию.
Виды ДПКВ
По принципу функционирования устройства классифицируются на несколько типов:
-

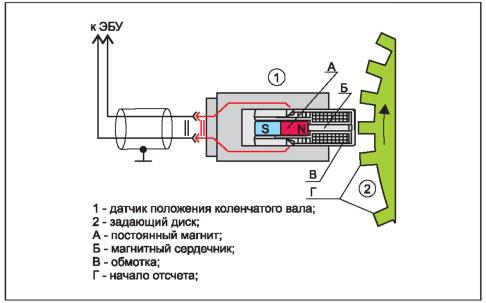

Индуктивный (магнитный) датчик положения коленчатого вала. Не требует внешнего питания. Состоит из сердечника и катушки из тонкой эмалированной медной проволоки. Устанавливается рядом со шкивом генератора, на котором есть выступы, напоминающие зубцы с плоской верхней частью. При прохождении зубца мимо сердечника в катушке возникает импульс напряжения. Для повышения устойчивости к помехам зубцы расположены равномерно по периметру шкива, а в области верхней мертвой точки (ВМТ) первого и четвертого цилиндров отсутствуют два зубца. Таким образом, датчик генерирует последовательность импульсов, а сигналом ВМТ является отсутствие двух импульсов.
-
Датчик положения коленчатого вала на основе эффекта Холла. Состоит из полупроводникового чувствительного элемента и интегрального усилителя. Для работы требуется питание. Эффект Холла заключается в возникновении поперечного напряжения в проводнике с током в магнитном поле.
Эксперты отмечают, что датчик положения коленвала является ключевым элементом в системе управления двигателем. Он отвечает за определение угла поворота коленвала и обеспечивает точную синхронизацию работы двигателя. При неисправности датчика могут возникнуть серьезные проблемы, такие как затрудненный запуск, нестабильная работа на холостом ходу и потеря мощности. Специалисты подчеркивают важность регулярной диагностики и замены этого компонента, особенно в старых автомобилях. Современные технологии позволяют создавать более надежные и долговечные датчики, что способствует повышению общей эффективности и экономичности двигателей. Важно также учитывать, что правильная установка и калибровка датчика напрямую влияют на его функциональность и срок службы.
Симптоматика неисправности
Наиболее часто встречающиеся признаки неисправности ДПКВ:
- Двигатель не запускается.
- Выстрелы в глушитель и воздушный фильтр, при попытке пуска мотора.
- Неустойчивость работы двигателя.
- Мотор «не тянет».
- Детонация под нагрузкой.
Появление этих событий не говорит о непременной неисправности датчик коленвала, а лишь должно стать поводом для его проверки.
| Характеристика | Описание | Возможные проблемы и их решение |
|---|---|---|
| Принцип работы | Измерение угла поворота коленчатого вала двигателя. Обычно использует зубчатый диск и датчик Холла или индуктивный датчик. | Неисправность датчика, повреждение зубчатого венца, обрыв проводки. Диагностика с помощью осциллографа, замена датчика, ремонт проводки. |
| Типы датчиков | Индуктивные, датчики Холла, оптические. | Каждый тип имеет свои преимущества и недостатки по точности, стоимости и долговечности. Выбор зависит от требований к системе управления двигателем. |
| Расположение | Обычно расположен на блоке двигателя, рядом с маховиком или зубчатым венцом коленвала. | Загрязнение датчика, повреждение от механического воздействия. Очистка датчика, замена датчика. |
| Сигнал датчика | Аналоговый или цифровой сигнал, представляющий угол поворота коленвала. | Повреждение проводки, некорректный сигнал. Проверка проводки, замена датчика. |
| Диагностика неисправностей | Проверка напряжения питания, проверка сигнала с помощью осциллографа или сканера OBD-II. | Необходимо использовать специализированное оборудование для точной диагностики. |
| Замена датчика | Процедура замены зависит от модели автомобиля. Обычно требует снятия защитного кожуха и отсоединения разъема. | Необходимо соблюдать осторожность при снятии и установке датчика, чтобы избежать повреждений. |
| Стоимость | Зависит от марки и модели автомобиля, а также типа датчика. | Можно найти как недорогие, так и дорогие варианты. |
| Производители | Bosch, Delphi, Denso, и другие. | Выбор производителя зависит от предпочтений и доступности. |
| Срок службы | Зависит от условий эксплуатации и качества датчика. | Регулярное техническое обслуживание может продлить срок службы. |
| Влияние на работу двигателя | Неисправность датчика может привести к неправильной работе двигателя, трудностям с запуском, провалам в работе, увеличению расхода топлива, и даже к остановке двигателя. | Необходимо своевременно диагностировать и устранять неисправности. |
Интересные факты
Вот несколько интересных фактов о датчике положения коленвала:
-
Принцип работы: Датчик положения коленвала (ДПКВ) обычно работает на основе магнитного или оптического принципа. Он считывает положение зубьев на маховике или шестерне коленвала, что позволяет контролировать момент зажигания и впрыска топлива. Это критически важно для оптимизации работы двигателя и повышения его эффективности.
-
Типы датчиков: Существует несколько типов датчиков положения коленвала, включая индуктивные, магнитные и оптические. Индуктивные датчики, например, генерируют электрический сигнал при прохождении металлического зуба маховика мимо катушки, в то время как оптические датчики используют световые лучи для определения положения.
-
Влияние на работу двигателя: Неисправность датчика положения коленвала может привести к серьезным проблемам с работой двигателя, включая его остановку, затрудненный запуск или нестабильную работу на холостом ходу. В современных автомобилях это может также вызвать ошибки в системе управления двигателем, что приведет к включению индикатора “Check Engine” на приборной панели.
Эти факты подчеркивают важность датчика положения коленвала в современных автомобилях и его роль в обеспечении надежной и эффективной работы двигателя.
Местонахождение

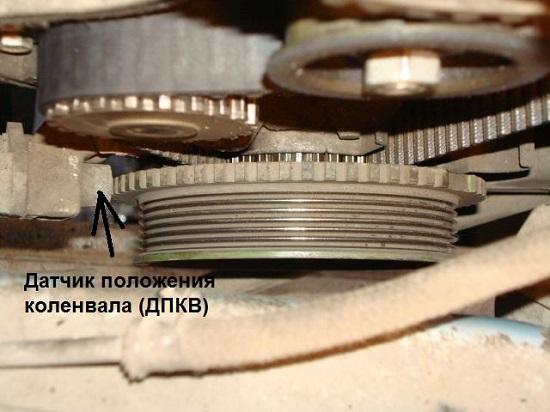

Если вы заметили признаки неисправности, важно знать, где расположен датчик коленвала для его проверки. Обычно он находится на передней части двигателя, рядом со шкивом генератора, или на кожухе сцепления напротив маховика. Во втором случае в маховике установлен штифт, и при его прохождении мимо датчика коленчатого вала формируется импульс верхней мертвой точки (ВМТ).
Проверка
- Диагностика неисправности индуктивного датчика, расположенного на лобовине начинается с внешнего осмотра шкива. Например, на автомобилях семейство ВАЗ шкив изготавливается из двух частей ― внутреннего диска и наружного кольца с дорожкой для поликлинового ремня привода и синхрозубцами. Между ними находится демпфирующий слой резины, который и скрепляет их между собой. Часто встречается случай разрушения резиновой прослойки, при этом наружное кольцо остается надетым на внутренней диск, но не вращается вместе с ним, а прибор из-за такой неисправности шкива не выдает синхросигнал ВМТ. Двигатель в этом случае, конечно же, не запускается. Нельзя также исключать возможность ослабления крепежа шкива. Признаки этой неисправности будут идентичны предыдущей. Убедитесь также в надежности крепления самого датчика. Теперь отверните ДПКВ и внимательно осмотрите его. Его сердечник не должен иметь следов соприкосновения со шкивом, а корпус трещин и сколов. Если следы механической поломки не обнаружены, проверьте целостность его обмотки омметром, так как чаще всего он выходит из строя из-за обрыва в обмотке или разъеме. Сопротивление его обмотки обычно бывает около 600 Ω. При значительно меньшем показателе предполагается межвитковое замыкание, событие это маловероятно, но возможно.

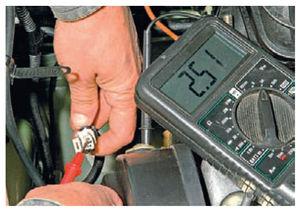

- Как проверить датчик коленвала действующий на основе эффекта Холла. Это можно сделать не снимая его со своего места. Перед проверкой убедитесь в том что на него поступает питание и нет обрыва провода «массы». Подключите вольтметр с пределом измерения около 15 В к выходу прибора и к «массе» автомобиля, соблюдая полярность. Включите зажигание, и вращайте коленвал двигателя вручную ключом храповика. Показания вольтметра должны изменяться от 0,4 до 8 В (в идеале от 0 до 12 В).
Замена датчика
Замена компонента несложна. Важно правильно установить зазор между узлом и зубьями синхронизации, который составляет от 0,5 до 1,5 мм. Уточните этот параметр для вашего двигателя. Для измерения зазора между датчиком и шкивом используйте набор плоских щупов. Процесс прост: выберите щуп, который легко входит в зазор, и проверьте его маркировку.
Читайте также:
Если датчик устанавливается в кожух сцепления, потребуется штангенциркуль. Поверните маховик так, чтобы в отверстии для установки датчика был виден штифт, генерирующий импульс. Измерьте расстояние от плоскости крепления датчика до штифта (обозначим как Х). Затем измерьте расстояние от торца сердечника датчика до крепежного кронштейна (обозначим как У). Зазор при установке датчика без регулировочных шайб обозначим как Z, равный Х – У. Если этот зазор меньше необходимого, под кронштейн датчика подложите шайбы, толщина которых рассчитывается по формуле Zтреб — Z, где Zтреб – требуемый зазор. Если зазор немного больше, сточите нижнюю часть кронштейна на величину Z – Zтреб.
Советы по выбору и покупке ДПКВ
Выбор и покупка датчика положения коленвала (ДПКВ) — это важный этап для обеспечения надежной работы двигателя вашего автомобиля. Правильный выбор этого компонента может значительно повлиять на производительность и долговечность двигателя. Ниже приведены несколько советов, которые помогут вам сделать правильный выбор.
1. Определите тип вашего автомобиля
Перед тем как начать поиск ДПКВ, важно знать точную марку, модель и год выпуска вашего автомобиля. Разные производители могут использовать различные типы датчиков, и даже в рамках одной модели могут быть разные версии в зависимости от года выпуска. Убедитесь, что вы знаете VIN-код вашего автомобиля, так как это поможет вам найти нужную деталь.
2. Изучите спецификации
Обратите внимание на технические характеристики датчика, такие как его сопротивление, напряжение и тип подключения. Эти параметры должны соответствовать требованиям вашего автомобиля. Неправильные характеристики могут привести к неправильной работе двигателя и даже к его повреждению.
3. Выбирайте оригинальные запчасти
Хотя на рынке существует множество аналогов, оригинальные запчасти от производителя обычно обеспечивают лучшую совместимость и надежность. Они проходят строгий контроль качества и имеют гарантию. Если вы решите выбрать аналог, убедитесь, что он имеет положительные отзывы и соответствует всем стандартам.
4. Проверяйте репутацию продавца
При покупке ДПКВ важно выбирать надежного продавца. Изучите отзывы о магазине или интернет-площадке, где вы планируете совершить покупку. Обратите внимание на наличие гарантии и возможность возврата товара в случае несоответствия.
5. Сравнивайте цены
Цены на датчики положения коленвала могут значительно варьироваться в зависимости от производителя и продавца. Сравните несколько предложений, чтобы найти оптимальный вариант. Однако не стоит гнаться за слишком низкой ценой, так как это может свидетельствовать о низком качестве товара.
6. Учитывайте условия эксплуатации
Если ваш автомобиль используется в тяжелых условиях (например, в условиях частых пробок, на плохих дорогах или в агрессивной среде), стоит обратить внимание на более прочные и надежные модели датчиков. Некоторые производители предлагают специальные версии, адаптированные для таких условий.
7. Не забывайте о замене
Датчик положения коленвала — это компонент, который со временем может выходить из строя. Рекомендуется периодически проверять его состояние и заменять при необходимости. Если вы заметили ухудшение работы двигателя, это может быть сигналом о необходимости замены ДПКВ.
Следуя этим советам, вы сможете выбрать и купить качественный датчик положения коленвала, который обеспечит надежную работу вашего автомобиля и продлит срок службы двигателя.
Вопрос-ответ
Как ведет себя машина при неисправном датчике положения коленвала?
Резкий холостой ход и вибрация двигателя. На холостом ходу на красный свет или при остановке иным образом вы можете заметить скрежет или вибрацию двигателя. Датчик не контролирует положение коленчатого вала, что приводит к вибрациям, которые влияют на общую мощность двигателя.
Как исправить код p0335?
Устранение кода ошибки P0335 обычно включает в себя: замену датчика положения коленчатого вала. Если датчик неисправен, его замена обычно является наиболее эффективным решением.
Как понять, исправен ли датчик коленвала?
Чтобы проверить исправность датчика коленвала, можно выполнить несколько шагов: сначала осмотрите его на наличие видимых повреждений и загрязнений, затем проверьте сопротивление с помощью мультиметра, сравнив полученные значения с нормами, указанными в руководстве по эксплуатации автомобиля. Также можно провести диагностику с помощью сканера, который покажет наличие ошибок, связанных с работой датчика. Если после всех проверок датчик не работает, его следует заменить.
Что будет, если выходит из строя датчик коленвала?
Датчик положения коленчатого вала (ДПКВ) — это скромный, но незаменимый «дирижер» двигателя. Он синхронизирует работу цилиндров, топливных форсунок и системы зажигания. Если он выходит из строя, мотор теряет ритм, и автомобиль превращается в беспомощную груду металла.
Советы
СОВЕТ №1
Перед заменой датчика положения коленвала обязательно проверьте его работоспособность с помощью диагностического оборудования. Это поможет избежать ненужных затрат на замену исправных деталей.
СОВЕТ №2
При установке нового датчика следите за правильной ориентацией и креплением. Неправильная установка может привести к сбоям в работе двигателя и ошибкам в системе управления.
СОВЕТ №3
Регулярно проверяйте состояние проводки и разъемов, связанных с датчиком положения коленвала. Поврежденные или окисленные контакты могут вызывать неправильные показания и сбои в работе двигателя.
СОВЕТ №4
Обратите внимание на симптомы неисправности датчика, такие как затрудненный запуск двигателя, нестабильная работа на холостом ходу или потеря мощности. Раннее выявление проблемы поможет избежать серьезных поломок.
-
