Что такое впуск и выпуск в машине

Впускной и выпускной коллектор

Привет, друзья! Сегодня мы поговорим с Вами об автомобильных коллекторах. Существуют 2 типа коллекторов: впускной и выпускной.

Для чего нужны коллекторы? Впускной коллектор служит для подачи топливно-воздушной смеси в камеры сгорания. А выпускной коллектор для того чтоб отработанные газы выходили из камеры сгорания в атмосферу.

Разновидности коллекторов Выпускные коллекторы чаще всего металлические и иногда имеют несъёмный катализатор (катализатор стоит в основном на более свежих моделях ДВС). Если совсем кратко, то это «железная труба» (трубы), по которым выходят отработанные газы.

Впускные коллекторы могут быть как пластиковыми, так и железными. Они могут быть взаимозаменяемые. Если вы видите два одинаковых двигателя, но с разными впускными коллекторами, то тот мотор, у которого пластиковый впускной коллектор, свежее годом

Впускной коллектор, на большинстве автомобилях, не сильно замысловат и представляет собой ресивер с дроссельным узлом. В нём практически нет движущихся деталей, которые могут выйти из строя, поэтому если Вам пришёл двигатель с другим впускным коллектором, то просто установите свой. Двигатель от этой процедуры не пострадает.

впускная и выпускная система автомобиля

Впускная система (другое наименование – система впуска) предназначена для впуска в двигатель необходимого количества воздуха и образования топливно-воздушной смеси. Термин «впускная система» появился с развитием конструкции двигателей внутреннего сгорания, особенно с появлением системы непосредственного впрыска топлива. Оборудование для питания двигателя воздухом перестало быть просто воздуховодом, а превратилось в отдельную систему.

В своей работе система впуска взаимодействует со многими системами двигателя, в том числе:

Взаимодействие перечисленных систем и еще ряда других систем обеспечивает система управления двигателем.

Для улучшения наполнения цилиндров воздухом, повышения мощности в конструкции системы впуска современных бензиновых и дизелных двигателей используется турбонаддув.

Впускная система имеет следующее общее устройство:

Воздухозаборник обеспечивает забор воздуха из атмосферы и представляет собой патрубок определенной формы.

Воздушный фильтр служит для очистки воздуха от механических частиц. Фильтрующий элемент изготавливается из специальной бумаги и размещается в отдельном корпусе. Фильтрующий элемент воздушного фильтра является расходным материалом, т.е. имеет ограниченный срок службы. В зависимости от условий эксплуатации автомобиля срок службы фильтрующего элемента может изменяться.

Дроссельная заслонка регулирует величину поступающего воздуха в соответствии с величиной впрыскиваемого топлива. На современных двигателях дроссельная заслонка приводится в действие с помощью электродвигателя и не имеет механической связи с педалью газа.

Впускной коллектор распределяет поток воздуха по цилиндрам двигателя и придает ему необходимое движение. Разряжение, возникаемое во впускном коллекторе используется в работе вакуумного усилителя тормозов, а также для привода впускных заслонок.

На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке устанавливаются впускные заслонки. Они обеспечивают процесс смесеобразования за счет разделения воздуха на два впускных канала. Один канал перекрывает заслонка, через другой – воздух проходит безпрепятственно. Впускные заслонки установлены на общем валу, который поворачивается с помощью вакуумного или электрического привода.

Работу впускной системы обеспечивает система управления двигателем. Конструктивные элементы системы управления двигателем, которые используются в работе системы впуска, можно разделить на три группы:

К примеру, впускная система двигателя с непосредственным впрыском топлива имеет следующие датчики:

Расходомер воздуха и датчик температуры воздуха на впуске служат для определения нагрузки на двигатель. На некоторых моделях двигателей расходомер воздуха не устанавливается. Его функции выполняет датчик давления во впускном коллекторе. При совместной установке расходомер воздуха и датчик давления во впускном коллекторе дублируют друг друга. Датчик давления во впускном коллекторе также используется в работе системы рециркуляции отработавших газов для расчета количества перепускаемых газов. Величина нагрузки двигателя определяется с помощью датчика температуры воздуха на впуске и дополнительного датчика атмосферного давления. Остальные датчики обеспечивают работу соответствующих систем.

Работой впускной системы управляют следующие исполнительные устройства:

Исполнительные устройства активирует блок управления двигателем.

Принцип работы впускной системы

Работа впускной системы основана на разности давлений в цилиндре двигателя и атмосфере, возникающей на такте впуска. Объем поступающего воздуха при этом пропорционален объему цилиндра. Величина поступающего воздуха регулируется положением дроссельной заслонки в зависмости от режима работы двигателя.

На двигателях с непосредственным впрыском топлива в дополнение к дроссельной заслонке работают впускные заслонки. Совместная работа дроссельной и впускных заслонок обеспечивает несколько видов смесеобразования:

Послойное смесеобразование используется при работе двигателя на малых и средних оборотах и нагрузках. При послойном смесеобразовании дроссельная заслонка большую часть времени открыта полностью. Заслонка прикрывается только для обеспечения разряжения, необходимого в работе системы улавливания паров бензина (продувка адсорбера), системы рециркуляции отработавших газов (перепуск отработавших газов во впускной коллектор) и вакуумного усилителя тормозов (создание необходимого разрежения). Впускные заслонки закрыты.

Стехиометрическое (легковоспламеняемое) гомогенное (однородное) смесеобразование применяется при высоких оборотах двигателя и больших нагрузках. Дроссельная заслонка открывается в соответствии с требуемым крутящим моментом. Впускные заслонки открыты.

На бедной гомогенной смеси двигатель работает в промежуточных режимах. Дроссельная заслонка открывается также в соответствии с требуемым крутящим моментом. Впускные заслонки закрыты.

Многие автовладельцы имеют весьма смутное представление об устройстве своего «железного коня», в случае поломок полагаясь на знания и умения сервисменов. И это касается почти всех систем машины. Один из любопытных примеров – система питания и система выпуска. Почти каждый автолюбитель в курсе, что в 1-ой присутствует инжектор, а во 2-ую входит глушитель, но в то же время не все способны назвать деталь, которая наличествует и там, и там – коллектор. Тут логично задать вопрос – а что такое выпускной и впускной коллектор?

Коллектор представляет собой одну из составных частей впускной (выпускной) системы авто. Всего их 2, и они служат для диаметрально противоположных целей – через впускной цилиндры поступает топливно-воздушная смесь, а через выпускной удаляются выхлопные газы.

Оба коллектора монтируются на одной стороне двигателя (на рядных; у V-образных они разнесены по бокам), но никак не сообщаются друг с другом.

Строение выпускного и впускного коллектора

В сильно упрощенном виде конструкцию коллектора можно объяснить так: это одна труба, которая разделяется на 4 или более (а иногда и менее). Количество труб, что у впускного, что у выпускного коллектора напрямую зависит от числа цилиндров в двигателе. Например, у небезызвестной малолитражки «Ока» был 2-х цилиндровый мотор. У некоторых двигателей марки «Шкода» 3 цилиндра, в то время как ряд силовых агрегатов «Ауди» – 5-ти цилиндровые. Это если говорить о рядных моторах; у V-образных двигателей обычно от 6 до 12 цилиндров, однако у них 4 коллектора (по 2 на каждую сторону), да и форма несколько другая, нежели у рядных, хотя зависимость количества труб от кол-ва цилиндров сохраняется.

Теперь подробнее о деталях, с которыми сопрягаются оба коллектора. Впускной является частью системы питания, и к нему подключен (у бензиновых моторов) карбюратор (сейчас такое уже почти не встречается) или дроссельный узел. У современных дизелей вместо всего этого стоит аккумуляторная топливная система, более известная как «Common Rail». Выпускной соединяется с приемной трубой (она же «штаны»), далее идет катализатор, резонатор и глушитель. На старых автомобилях катализатор отсутствует.

Устройство впускного коллектора

Предназначение впускного коллектора заключается в подведении топливно-воздушной смеси или только воздуха к цилиндрам. Почему или? Все зависит от особенностей конструкции системы питания. Впрочем, об этом ниже. Обычно эта деталь – металлическая, но иногда встречаются коллекторы из специального пластика, выдерживающего высокие температуры. Так делают для снижения стоимости и для облегчения веса мотора, а через это – и машины. Соединяется впускной коллектор разветвленной частью с головкой блока цилиндров (ГБЦ) через прокладку. При открывании впускных клапанов создается разряжение, с помощью которого топливно-воздушная смесь (или воздух) попадает в цилиндр, после чего клапана закрываются, и начинается такт сжатия. Несмотря на то, что ни воздух, ни смесь его с горючим не обладают высокой температурой, коллектор все равно нагревается от ГБЦ до 100°С. Поэтому если его делают из пластика, то берут специальный, высокотемпературный тип.

Вернемся к вопросу с воздухом и топливно-воздушной смесью. Последняя подается через коллектор, если впрыск распределенный (т.е. форсунки инжектора установлены перед клапанами). Потом они открываются, и смесь топлива с воздухом попадает в цилиндр.

Если же впрыск непосредственный, и топливо подается сразу в камеру сгорания, через коллектор проходит только воздух, а смешение происходит прямо в цилиндре.

Устройство выпускного коллектора

Задача выпускного коллектора – отведение выхлопных газов. На такте выпуска одноименные клапана открываются, и под воздействием движущегося наверх поршня газы попадают в коллектор. Он тоже подсоединен через прокладку разветвленной частью к ГБЦ, однако, посадочное место у него свое. Пройдя через коллектор, выхлопные газы попадают в приемную трубу, далее (на современных авто) в катализатор, где оседает значительная часть вредных веществ, потом в резонатор, снижающий громкость выхлопа, затем в глушитель, где звук исчезает полностью, и отводятся в атмосферу. У моторов с турбонаддувом газы после коллектора оказываются в специальном канале и крутят турбину, и только потом уходят в приемную трубу.

У инжекторных двигателей и современных дизелей в конструкции выпускного коллектора предусмотрено место для установки лямбда-зонда – датчика, который контролирует количество различных газов в выхлопе. Основываясь в том числе и на показаниях лямба-зонда, электронный блок управления двигателем соответствующим образом дозирует подачу топлива, что приводит к возникновению взаимосвязи при работе коллекторов.

Может ли сломаться один из коллекторов

В автомобиле нет таких агрегатов и деталей, которые не могут сломаться. Так что и коллекторы тоже не вечны, хотя выпускной обычно служит на протяжении всего срока эксплуатации автомобиля, не требуя замены. Впускной же менее долговечен, особенно если сделан из пластика; он может треснуть, и тогда единственный выход – замена. Металлический гораздо более прочен, хотя и он не застрахован от трещин, однако в отличие от пластмассового его можно заварить, что решит проблему.

Несмотря на примитивность конструкции (оба коллектора по сути – трубы специфической формы), без них двигатель современного автомобиля не сможет правильно работать, ведь они не только выполняют свои прямые функции, но и помогают сильно оптимизировать работу системы питания и системы выпуска за счет информации, поступающей в ЭБУ от лямбда-зонда. Оба коллектора взаимосвязаны и одинаково важны для автомобиля, и если они работают неправильно, вы просто не сможете нормально передвигаться на своей машине.

Также рекомендуем к просмотру данное видео о работе впускного и выпускного коллекторов:

Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!

Лучшая статья о принципах работы выхлопной системы 1

Едва ли не самая популярная тема во всех «курилках», так или иначе связанных с тюнингом автомобилей, — выпускные системы двигателей. По крайней мере, я чаще отвечаю на вопросы о выхлопе, чем о клапанах, головках, коленвалах и прочих составляющих настройки двигателей. Причем диапазон вопросов примерно следующий: от «скажите, а как применить формулу для вычисления резонансной частоты (приводится соотношение для резонатора Гельмгольца) к четырехдроссельному впуску?» до «мне друг подарил «паук» со своего спортивного «гольфа». Сколько прибавится лошадиных сил, если я его установлю на свой автомобиль?» или » я строю себе мотор. Какой глушитель купить, чтобы было больше мощности?», или «сколько лошадиных сил прибавится, если я вместо катализатора установлю резонатор?». Причем во всех вопросах красной линией проходит добавочная мощность.

ТАК ДАВАЙТЕ ДЛЯ НАЧАЛА РАЗБЕРЕМСЯ, ГДЕ ЖЕ ЛЕЖИТ ЭТА ДОБАВОЧНАЯ МОЩНОСТЬ. И ПОЧЕМУ ВЫПУСКНОЙ ТРАКТ ВЛИЯЕТ НА РАБОТУ МОТОРА.

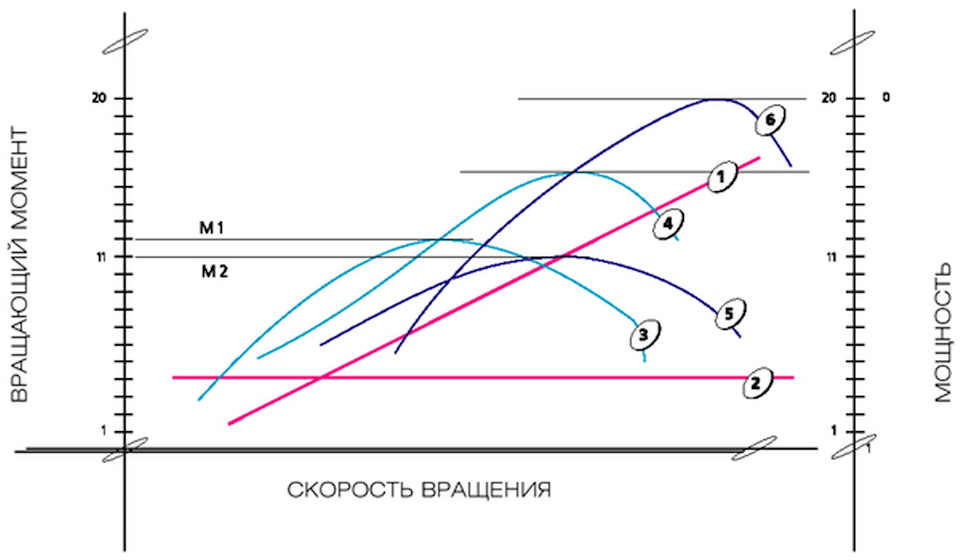

Если мы все дружно понимаем, что мощность есть произведение вращающего момента на скорость вращения коленчатого вала (обороты), то понятно, что мощность — зависимая от скорости величина. Рассмотрим чисто теоретический двигатель (не важно, электрический он, внутреннего сгорания или турбореактивный), который отдает постоянный вращающий момент на оборотах от 0 до бесконечности. (кривая 2 на рис. 1) Тогда его мощность будет линейно расти с оборотами от 0 до бесконечности (кривая 1 на рис. 1). Предмет нашего интереса — четырехтактные многоцилиндровые двигатели внутреннего сгорания в силу конструкции и процессов, в них происходящих, имеют рост момента с увеличением оборотов до его максимальной величины, и с дальнейшим увеличением оборотов момент сновападает (кривая 3 на рис. 1). Тогда и мощность будет иметь аналогичный вид (кривая 4 на рис. 1). Важным обстоятельством для понимания функций выпускной системы является связь вращающего момента с коэффициентом наполнения цилиндра.

Давайте себе представим процесс, происходящий в цилиндре в фазе впуска. Предположим, коленчатый вал двигателя вращается настолько медленно, что мы можем наблюдать движение топливовоздушной смеси в цилиндре и в любой момент времени давление во впускном трубопроводе и цилиндре успевает выравниваться. Предположим, что вверхней мертвой точке (ВМТ) давление в камере сгорания равно атмосферному. Тогда при движении поршня из ВМТ в нижнюю мертвую точку (НМТ) в цилиндр попадет количество свежей топливовоздушной смеси, точно равное объему цилиндра. Говорят, что в таком случае коэффициент наполнения равен единице. Предположим, что в вышеописанном процессе мы закроем впускной клапан в положении поршня, соответствующем 80% его хода. Тогда мы наполним цилиндр только на 80% его объема и масса заряда составит соответственно 80%. Коэффициент наполнения в таком случае будет 0.8. Другой случай. Пусть некоторым образом нам удалось во впускном коллекторе создать давление на 20% выше атмосферного. Тогда в фазе впуска мы сможем наполнить цилиндр на 120% по массе заряда, что будет соответствовать коэффициенту наполнения 1.2. Так, теперь самое главное. Вращающий момент двигателя совершенно точно на кривой момента соответствует коэффициенту наполнения цилиндра. То есть вращающий момент там выше, где коэффициент наполнения выше, и ровно во столько же раз, если, конечно, мы не учитываем внутренние потери в двигателе, которые растут со скоростью вращения. Из этого понятно, что кривую момента и, соответственно, кривую мощности определяет зависимость коэффициента наполнения от оборотов. У нас есть возможность влиять в некоторых пределах на зависимость коэффициента наполнения от скорости вращения двигателя с помощью изменения фаз газораспределения. В общем случае, не вдаваясь в подробности, можно сказать, что чем шире фазы и чем в более раннюю по отношению к коленчатому валу область мы их сдвигаем, тем на больших оборотах будет достигнут максимум вращающего момента. Абсолютное значение максимального момента при этом будет немного меньше, чем с более узкими фазами (кривая 5 на рис. 1). Существенное значение имеет так называемая фаза перекрытия. Дело в том, что при высокой скорости вращения определенное влияние оказывает инерция газов в двигателе. Для лучшего наполнения в конце фазы выпуска выпускной клапан надо закрывать несколько позже ВМТ, а впускной открывать намного раньше ВМТ. Тогда у двигателя появляется состояние, когда в районе ВМТ при минимальном объеме над поршнем оба клапана открыты и впускной коллектор сообщается с выпускным через камеру сгорания. Это очень важное состояние в смысле влияния выпускной системы на работу двигателя. Теперь, я думаю, пора рассмотреть функции выпускной системы. Сразу скажу, что в выпускной системе присутствует три процесса. Первый — сдемпфированное в той или иной степени истечение газов по трубам. Второй — гашение акустических волн с целью уменьшения шума. И третий — распространение ударных волн в газовой среде. Любой из названных процессов мы будем рассматривать с позиции его влияния на коэффициент наполнения. Строго говоря, нас интересует давление в коллекторе у выпускного клапана в момент его открытия. Понятно, что чем меньшее давление, а лучше даже ниже атмосферного, удастся получить, тем больше будет перепад давления от впускного коллектора к выпускному, тем больший заряд получит цилиндр в фазе впуска. Начнем с достаточно очевидных вещей. Выпускная труба служит для отвода выхлопных газов за пределы кузова автомобиля. Совершенно понятно, что она не должна оказывать существенного сопротивления потоку. Если по какой то причине в выпускной трубе появился посторонний предмет, закрывающий поток газов (например, соседи пошутили и засунули в выхлопную трубу картошку), то давление в выпускной трубе не будет успевать падать, и в момент открытия выпускного клапана давление в коллекторе будет противодействовать очистке цилиндра. Коэффициент наполнения упадет, так как оставшееся большое количество отработанных газов не позволит наполнить цилиндры в прежней степени свежей смесью. Соответственно, двигатель не сможет вырабатывать прежний вращающий момент. Весьма важно понимать, что размеры трубы и конструкция глушителей шума в серийном автомобиле достаточно хорошо соответствуют количеству отработанных газов, вырабатываемых двигателем в единицу времени. Как только серийный двигатель подвергся изменениям с целью увеличения мощности (будь то увеличение рабочего объема или увеличение момента на высоких оборотах), сразу увеличивается расход газа через выпускную трубу и следует ответить на вопрос, а не создает ли теперь в новых условиях избыточного сопротивления серийная выпускная система. Так что из рассмотрения первого процесса, обозначенного нами, следует сделать вывод о достаточности размеров труб. Совершенно понятно, что после некоторого разумного размера увеличивать сечение труб для конкретного двигателя бессмысленно, улучшения не будет. А отвечая на вопрос, где же мощность, можно сказать, что тут главное не потерять, прибрести же ничего невозможно. Из практики могу сказать, что для двигателя объемом 1600 куб. см, имеющего хороший вращающий момент до 8000 об./мин., вполне достаточно трубы диаметром 52 мм. Как только мы говорим о сопротивлении в выпускной системе, необходимо упомянуть о таком важном элементе, как глушитель шума. Так как в любом случае глушитель создает сопротивление потоку, то можно сказать, что лучший глушитель — полное его отсутствие. К сожалению, для дорожного автомобиля это могут себе позволить только отчаянные хамы. Борьба с шумом — это, как ни верти, забота о нашем с вами здоровье. Не только в повседневной жизни, но и в автоспорте действуют ограничения на шум, производимый двигателем автомобиля. Должен сказать, что в большинстве классов спортивных автомобилей шум выпуска ограничен уровнем 100 дб. Это довольно лояльные условия, но без глушителя ни один автомобиль не будет соответствовать техтребованиям и не сможет быть допущенным к соревнованиям. Поэтому выбор глушителя — всегда компромисс между его способностью поглощать звук и низким сопротивлением потоку.

ТЕПЕРЬ, НАВЕРНОЕ, СЛЕДУЕТ ПРЕДСТАВИТЬ СЕБЕ, КАКИМ ОБРАЗОМ ЗВУК ГАСИТСЯ В ГЛУШИТЕЛЕ.

Акустические волны (шум) несут в себе энергию, которая возбуждает наш слух. Задача глушителя состоит в том, чтобы энергию колебаний перевести в тепловую. По способу работы глушители надо разделить начетыре группы. Это ограничители, отражатели, резонаторы и поглотители.

Принцип его работы прост. В корпусе глушителя имеется существенное заужение диаметра трубы, некое акустическое сопротивление, а за ним сразу большой объем, аналог емкости. Продавливая через сопротивление звук, мы колебания сглаживаем объемом. Энергия рассеивается в дросселе, нагревая газ. Чем больше сопротивление (меньше отверстие), тем эффективней сглаживание. Но тем больше сопротивление потоку. Наверное, плохой глушитель. Однако в качестве предварительного глушителя в системе — довольно распространенная конструкция.

В корпусе глушителя организуется большое количество акустических зеркал, от которых звуковые волны отражаются. Известно, что при каждом отражении часть энергии теряется, тратится на нагрев зеркала. Если устроить для звука целый лабиринт из зеркал, то в конце концов мы рассеем почти всю энергию и наружу выйдет весьма ослабленный звук. По такому принципу строятся пистолетные глушители. Значительно лучшая конструкция, однако так как в недрах корпуса мы заставим также газовый поток менять направление, то все равно создадим некоторое сопротивление выхлопным газам. Такая конструкция чаще всего применяется в оконечных глушителях стандартных систем.

Глушители резонаторного типа используют замкнутые полости, расположенные рядом с трубопроводом и соединенные с ним рядом отверстий. Часто в одном корпусе бывает два не равных объема, разделенных глухой перегородкой. Каждое отверстие вместе с замкнутой полостью является резонатором, возбуждающим колебания собственной частоты. Условия распространения резонансной частоты резко меняются, и она эффективно гасится вследствие трения частиц газа в отверстии. Такие глушители эффективно в малых размерах гасят низкие частоты и применяются в основном в качестве предварительных, первых в выпускных системах. Существенного сопротивления потоку не оказывают, т.к. сечение не уменьшают.

Способ работы поглотителей заключается в поглощении акустических волн неким пористым материалом. Если мы звук направим, например, в стекловату, то он вызовет колебания волокон ваты и трение волокон друг о друга. Таким образом, звуковые колебания будут преобразованы в тепло. Поглотите ли позволяют построить конструкцию глушителя без уменьшения сечения трубопровода и даже без изгибов, окружив трубу с прорезанными в ней отверстиями слоем поглощающего материала. Такой глушитель будет иметь минимально возможное сопротивление потоку, однако и хуже всего снижает шум. Надо сказать, что серийные выпускные системы используют в большинстве случаев различные комбинации всех приведенных способов. Глушителей в системе бывает два, а иногда и больше. Следует обратить внимание на особенность конструкций глушителей, которая в случае самостоятельного изготовления не позволяет достичь эффективного снижения шума, хотя кажется, что все сделано правильно. Если внутри глушителя у его стенок нет поглощающего материала, то источником звука становятся стенки корпуса. Многие замечали, что некоторые глушители имеют снаружи асбестовую обкладку, прижатую дополнительным листом фальшкорпуса. Это и есть та мера, которая позволит ограничить излучение через стенки и предотвратить нагрев соседних элементов автомобиля. Такая мера характерна для глушителей первого и второго типов. Есть еще одно обстоятельство, которое нельзя обойти вниманием в статье о тюнинге. Это тембр звука. Часто пожелания клиента к тюнинговой компании состоят в том, чтобы посредством замены глушителя добиться «благородного» звучания мотора. Надо заметить, что если требования к выпускной системе не распространяются дальше изменения «голоса», то за дача существенно упрощается. Можно сказать, что, вероятнее всего, для таких целей больше подходит глушитель поглотительного типа. Его объем, количество набивки, а также сама набивка определяют спектр частот, интенсивно поглощаемых. Практически любая мягкая набивка поглощает в большей степени высокочастотную составляющую, придавая бархатистость звуку. Глушители резонаторного типа гасят низкие частоты. Таким образом, варьируя размеры, содержимое и набор элементов, можно подобрать тембр звучания.

ТЕПЕРЬ МОЖНО ПЕРЕЙТИ К ВОПРОСУ, НАИБОЛЕЕ ПОПУЛЯРНОМУ И БОЛЕЕ СЛОЖНОМУ. КАКИМ ОБРАЗОМ ДВИГАТЕЛЬ БЛАГОДАРЯ НАСТРОЙКЕ ВЫПУСКНОЙ СИСТЕМЫ МОЖЕТ ПОЛУЧИТЬ ДОПОЛНИТЕЛЬНУЮ МОЩНОСТЬ?

Как мы уже уяснили, коэффициент наполнения, вращающий момент и мощность зависят от перепада давления между впускным и выпускным коллекторами в фазе продувки. Выпускную систему можно построить таким образом, что распространяющиеся в трубах ударные волны, отражаясь от различных элементов системы, будут возвращаться к выпускному клапану в виде скачка давления или разрежения. Откуда же появится разрежение, спросите вы. Ведь в трубу мы всегда только нагнетаем и никогда не отсасываем. Дело в том, что в силу инерции газов за скачком давления всегда следует фронт разрежения. Именно фронт разрежения интересует нас больше всего. Нужно только сделать так, чтобы он был в нужном месте в нужное время. Место нам уже хорошо известно. Это выпускной клапан. А время нужно уточнить. Дело в том, что время действия фронта весьма незначительное. А время открытия выпускного клапана, когда фронт разрежения может создать полезную для нас работу, сильно зависит от скорости вращения двигателя. Да и весь период фазы выпуска нужно разбить на две составляющие. Первая — когда клапан только что открылся. Эта часть характеризуется большим перепадом давления и активным истечением газов в выпускной коллектор. Отработанные газы и без посторонней помощи после рабочего хода покидают цилиндр. Если в этот момент волна разрежения достигнет выпускного клапана, маловероятно, что она сможет повлиять на процесс очистки. А вот конец выпуска более интересен. Давление в цилиндре уже упало почти до атмосферного. Поршень находится около ВМТ, значит, объем над поршнем минимален. Да еще впускной клапан уже приоткрыт. Помните? Такое состояние (фаза перекрытия) характеризуется тем, что впускной коллектор через камеру сгорания сообщается с выпускным. Вот теперь, если фронт раз режения достигнет выпускного клапана, мы сможем существенно улучшить коэффициент наполнения, так как даже за короткое время действия фронта удастся продуть маленький объем камеры сгорания и создать разрежение, которое поможет разгону топливовоздушной смеси в канале впускного коллектора. А если представить себе, что как только все отработанные газы покинут цилиндр, а разрежение достигнет свое го максимального значения, выпускной клапан закроется, мы сможем в фазе впуска получить заряд больший, чем если бы очистили цилиндр только до атмосферного давления. Этот процесс дозарядки цилиндров с помощью ударных волн в выпускных трубах может позволить получить высокий коэффициент наполнения и, как следствие, дополнительную мощность. Результат его действия примерно такой, как если бы мы нагнетали давление во впускном коллекторе с помощью компрессора. В конце концов, какая разница, каким образом создан перепад давления, заталкивающий свежую смесь в камеру сгорания, с помощью нагнетания со стороны впуска или разрежения в цилиндре? Такой вот процесс может вполне происходить в выпускной системе ДВС. Осталась сущая мелочь. Нужно такой процесс организовать.

Первым необходимым условием дозарядки цилиндров с помощью ударных волн надо назвать существование достаточно широкой фазы перекрытия. Строго говоря, нас интересует не столько сама ширина фазы как геометрическая величина, сколько интервал времени, когда оба клапана открыты. Без особых разъяснений понятно, что при постоянной фазе с увеличением скорости вращения время уменьшается. Из этого автоматически следует, что при настройке выпускной системы на определенные обороты одним из варьируемых параметров будет ширина фазы перекрытия. Чем выше обороты настройки, тем шире нужна фаза. Из практики можно сказать, что фаза перекрытия менее 70 градусов не позволит иметь заметный эффект, а значение для настроенных на обычные 6000 об/мин систем составляет 80 — 90 градусов.

Второе условие уже определили. Это необходимость вернуть к выпускному клапану ударную волну. Причем в многоцилиндровых двигателях вовсе необязательно возвращать ее в тот цилиндр, который ее сгенерировал. Более того, выгодно возвращать ее, а точнее, использовать в следующем по порядку работы цилиндре. Дело в том, что скорость распространения ударных волн в выпускных трубах — есть скорость звука. Для того чтобы возвратить ударную волну к выпускному клапану того же цилиндра, предположим, на скорости вращения 6000 об/мин, надо расположить отражатель на расстоянии примерно 3,3 метра. Путь, который пройдет ударная волна за время двух оборотов коленчатого вала при этой частоте, составляет 6,6 метра. Это путь до отражателя и обратно. Отражателем может служить, например, резкое многократное увеличение площади трубы. Лучший вариант — срез трубы в атмосферу. Или, наоборот, уменьшение сечения в виде конуса, сопла Лаваля или, совсем грубо, в виде шайбы. Однако мы договорились, что различные элементы, уменьшающие сечение, нам неинтересны. Таким образом, настроенная на 6000 об/мин выпускная система предполагаемой конструкции для, например, четырехцилиндрового двигателя будет выглядеть как четыре трубы, отходящие от выпускных окон каждого цилиндра, желательно прямые, длиной 3,3 метра каждая. У такой конструкции есть целый ряд существенных недостатков. Во-первых, маловероятно, что под кузовом, например, Гольфа длиной 4 метра или даже Ауди А6 длиной 4,8 метра возможно разместить такую систему. Опять же, глушитель все-таки нужен. Тогда мы должны концы четырех труб ввести в банку достаточно большого объема, с близкими к открытой атмосфере акустическими характеристиками. Из этой банки надо вывести газоотводную трубу, которую необходимо оснастить глушителем.

Короче, такого типа система для автомобиля не подходит. Хотя справедливости ради надо сказать, что на двухтактных четырехцилиндровых мотоциклетных моторах для кольцевых гонок она применяется. Для двухтактного мотора, работающего на частоте выше 12 000 об/мин, длина труб сокращается более чем в четыре раза и составляет примерно 0,7 метра, что вполне разумно даже для мотоцикла.

Выпускной коллектор: описание устройства и принципа работы

Впускной коллектор — это не просто трубы, по которым подается топливовоздушная смесь, он имеет особую форму, сечение, длину, объем. Все дело в том, что смесь топлива и воздуха должна равномерно поступать во все цилиндры двигателя во всех режимах его работы.

Современные впускные коллекторы — это высокотехнологичные изделия, которые обеспечивают стабильную работу двигателей, повышая его характеристики. От исполнения впускного коллектора зависит конечная мощность и динамика вашего автомобиля.

Во время движения поршней вниз образуется эффект разряжения: поток смеси в коллекторе упирается в закрытый впускной клапан в такт двигателю. С ростом оборотов смесь во впускном коллекторе отражается от препятствий и начинает совершать «колебательные движения». После образования таких движений, поток смеси движется на большей скорости. В определенных условиях такие колебания становятся резонансными, в результате чего смесь поступает в цилиндры с большим давлением (процесс называется резонансный наддув).

Правильно спроектированный коллектор обеспечивает лучшую вентиляцию цилиндров. Это происходит благодаря разности давлений во впускном и выпускном тракте. Клапаны на впуск и выброс газов имеют определенный шаг опережения такта двигателя. Необходимо, чтобы клапан был максимально открыт или закрыт в оптимальный момент, то есть за один цикл работы цилиндра на долю секунды оба клапана приоткрыты. Давление на впуске становится немного выше, чем на выпуске (где уже произошел выброс газов). Таким образом достигается более эффективная продувка камеры сгорания.

Зачем в машине нужен впускной коллектор

За впускным коллектором числится много задач, но основная — это подача воздуха (большое количество воздуха).

Если говорить на техническом языке, то он отвечает за:

• Подачу потока воздуха, участвующего в приготовлении топливной смеси с соблюдением соотношений, заданных инженерами;
• Равномерное распределение воздуха в цилиндры;
• Использование вакуума ВУТ для усиления усилий в тормозной системе;
• Работу системы вентиляции картерных газов (ВКГ);
• Контроль оборотов силового агрегата на холостом ходу за счет работы дросселя.

Для каждого силового агрегата разрабатывается свой впускной коллектор, геометрия которого будет оптимально подобрана под архитектуру двигателя.

Прокладки

Они имеют свойство терять свою герметичность, если двигатель перегревался. Также это происходит при ослабевании крепежных гаек.

Можно легко проверить прокладки на герметичность. Для этого нужно при работе мотора на холостых оборотах прикрыть 10 процентов воздуховода воздушного фильтра. Если обороты двигателя не снизились, то имеется подсос воздуха. Если обороты, наоборот, поднялись, то можно говорить, что одна или несколько прокладок полностью вышли из строя и их нужно менять.

Устройство

Хотя со стороны впускной коллектор кажется лишь трубопроводом специфической формы, на деле над его геометрией работает целая команда инженеров, рассчитывая сечение, длину и объем.

Плюс к этому в его состав входят:

• Дроссельная заслонка;
• Приточная камера;
• Воздушный фильтр;
• Впускной клапан;
• Камера нагнетания.

Для двигателей с распределенным впрыском топлива, во впускной коллектор дополнительно устанавливают инжекторы, из-за чего смешение топливных и воздушных масс происходит прямо в камере нагнетания.

Сам трубопровод может объединять от 2 до 12 каналов, в зависимости от количества цилиндров в блоке двигателя. При этом для 4-цилиндрового мотора иногда используется коллектор с тремя трубами.

Также стоит отметить, что большинство современных впускных коллекторов последние 5 лет изготавливают из специального высокотемпературного пластика, тогда как выпускной коллектор все еще может быть выполнен только из металла.

Нагар

Смолы и нагар образуются на бензиновых двигателях при движении на низких оборотах. В таком режиме мотор потребляет минимальное количество воздуха. Скорость его движения тоже незначительная. Часть топлива оседает на стенках внутри коллектора. Затем летучие вещества испаряются, а смола остается и закокосовывается. В итоге на стенках образуются наросты, увеличивающие аэродинамическое сопротивление движению воздуха. Решается данная проблема чисткой впускного коллектора. Снятую деталь очищают особыми химическими составами, а также механически – специальными ершиками.

Принцип работы

Впускной коллектор подключается к системе подачи воздуха. Широкой частью, где располагаются трубы, он крепится непосредственно к головке блока цилиндров.

После чего, через систему забора, воздушные массы попадают в приточную камеру, где температура подачи воздуха может доходить до 120 градусов.

Дальше воздух проходит через фильтр и впускной патрубок, откуда через дроссельные заслонки попадает в камеру нагнетания, а оттуда уже через впускные трубы воздушные массы направляются прямиком в цилиндры.

Это интересно: Что надо знать об углах установки колес автомобиля

Дроссель или попросту заслонка, регулирует сечение трубопровода, тем самым контролируя обороты и мощность двигателя.

Выпускной коллектор

Итак, второй претендент, он также выполняет немаловажную роль – отвод сгоревших газов. После того как впускные клапана были закрыты, топливо сжимается и поджигается свечой зажигания – происходит мини взрыв, поршни идут вниз – открываются выпускные клапана и отводят сгоревшие газы.

Вот только после клапанов они должный выйти в глушитель, а собирает их, из каждого цилиндра как раз выпускной коллектор (также по одной трубе на цилиндр). Он также подсоединен своей широкой частью к головке блока, только (если утрировать) с другой стороны, далее по трубам газы собираются в одну большую, как правило, сначала стоит катализатор, который дожигает газы, затем после него уже идет глушитель (может стоять и отвод для турбины). После этого газы уходят дальше после в окружающую среду. Стоит упомянуть – этот тракт гасит не только отработанные газы, но и звук выхлопа! Точнее не он сам, а глушитель которую он передает «отработку».

Как вы понимаете выпускной коллектор, работает с высокими температурами, ведь зачастую выхлоп может разогреваться до 950 градусов Цельсия. Поэтому обязательно нужно применять металлы, да не простые, а тугоплавкие способные выдерживать высокие показатели «тепла».

В этот отводящий коллектор, зачастую вкручивают датчик, это «лямба-зонт» или кислородный датчик, он «следит» за содержанием кислорода и других газов в выхлопе.

Благодаря этому датчику корректируется подача топливной смеси через наш «подающий» коллектор, то есть получается взаимосвязь.

Выпускной тракт, обычно в автомобилях очень прочный, служит почти весь срок эксплуатации автомобиля.

Изменение геометрии впускного коллектора

Как уже упоминалось, под каждый двигатель подбирается своя геометрия впускного коллектора. Это позволяет варьировать обороты и улучшать или ухудшать процесс сгорания топлива.

Во всех случаях, изменение геометрии оборачивается изменением скорости воздушного потока.

Вариантов изменения геометрии, как несложно догадаться, всего три:

• Уменьшить или увеличить длину труб;
• Сузить или расширить сечение труб;
• Комбинированный подход.

Так как «играть» длинной труб, зачастую, не представляется возможным, обычно выбирают второй вариант — изменение сечения. Для этого используют специальные заслонки, которые регулируют потоки воздуха иначе, чем заводской механизм.

В автомобилях премиального сегмента присутствует комбинированная система изменения геометрии впускного коллектора.

Это как раз те случаи, когда производитель предлагает разные варианты режимов движения, вроде Comfort, Dinamic и пр. На изменение характеристик мотора отчасти влияет именно работа заслонок впускного коллектора.

Чистка конструкции

Нужно чистить впускной коллектор регулярно, что позволит существенно продлить его срок службы. Рассматриваемая деталь стоит дорого, при длительной эксплуатации в неисправном виде могут выйти из строя важные элементы ДВС. Проводить чистку рекомендуется в случае появления стука. Выполнить работу можно следующим образом:

1. Автомобиль устанавливается на подъемник. Можно провести работу и в обычном гараже, но при использовании подъемника процесс демонтажа существенно упрощается.
2. Перед проведением работы следует продуть двигатель сжатым воздухом. В некоторых случаях проводится механическая очистка наружной поверхности, что позволяет исключить вероятность попадания пыли и песка при сборке внутрь двигателя.
3. Для защиты системы подачи топлива зачастую устанавливается пластиковый кожух. Крепится он при помощи защелок или других крепежных элементов. Пластиковая защита существенно продлевает срок службы устройства.
4. Во многих случаях крепление коллектора проводится специальным винтом. Эта деталь должна выдерживать высокое давление и не менять свое положение при возникновении вибрационной и другой нагрузки. Поэтому закрепляется распределительный впускной коллектор на раме. Если предыдущий демонтаж проводился давно, то есть вероятность окисления крепежного элемента. Упростить его откручивание можно при использовании специальных веществ.
5. Следующий шаг заключается в снятии дроссельной заслонки. Эту работу нужно выполнять аккуратно, так как конструкция восприимчива к механическому воздействию, и даже незначительная деформация приведет к неисправности. При повреждении дроссельной заслонки приходится проводить ее полную замену. О том, как почистить дроссельную заслонку читайте здесь.
6. Снимаются все датчики и трубки. Перед дальнейшим проведением работы нужно отсоединить датчики. Как правило, для этого достаточно отсоединить фишки. Трубки могут крепиться самым различным образом, в большинстве случаев используются хомуты. С фишками следует быть аккуратным, так как они изготавливаются с применением пластика и не могут выдерживать существенное механическое воздействие.
7. Коллектор крепится к мотору несколькими болтами. Если автомобиль эксплуатируется на протяжении многих лет, то для их откручивания нужно использовать специальные антикоррозионные составы.
8. После снятия устройства можно приступить к его разборке. В большинстве случаев коллектор состоит из двух половин, которые соединены двумя болтами. При демонтаже извлекается прокладка (если она не повреждена, то используется повторно).
9. После разделения две половинки помещают в емкость со специальным раствором. Грязь практически въедается в используемый материал при изготовлении коллектора. Поэтому для чистки нужно использовать щетку. При сильном загрязнении придется изрядно потрудиться: используются различные инструменты и специальные чистящие вещества.
10. После механической очистки выполняется продувка конструкции сжатым воздухом. За счет этого можно удалить мелкие частицы, которые остаются на поверхности.
11. Перед сборкой всех элементов следует промазать их герметиком. Подобное вещество повышает степень герметизации конструкции. Можно использовать холодную сварку, так как подобное вещество после застывания может выдерживать воздействие высокой температуры и давления.

Отмыть впускной коллектор от сажи можно в течение нескольких часов. После выполнения работы сборка проводится в обратной последовательности. При выборе того, чем промыть впускной коллектор, рекомендуется уделить внимание специальным средствам, которые есть в продаже. При желании можно создать требующийся состав из подручных материалов. Стоит учитывать, что применяемое средство лишь упрощает отделение нагара от поверхности.

Тюнинг

Тюнинг и изменение геометрии — это разные вещи. Когда говорят о доработке впускного коллектора, обычно подразумевается увеличение поступающего объема воздуха и снижение сопротивления на его пути.

Для этого предусмотрены такие процедуры, как:

• Замена воздушного фильтра на фильтр нулевого сопротивления. Благодаря макроскопическим отверстиям у последнего, воздух меньше задерживается и, соответственно, увеличивается скорость и объем прохождения;
• Увеличение дроссельного патрубка. Также преследует целью увеличение проходимости воздуха. Обычно для этого устанавливают заслонку с другого двигателя, который мощнее исходника;
• Установка спортивного ресивера. Короткие трубки большего сечения при правильной настройке позволяют снизить пульсацию воздушных масс, что позволяет двигателю быстрее набирать обороты.

Также есть такой вариант тюнинга, когда впускной коллектор убирают полностью, а вместо него устанавливают короткие трубки, настроенные на высокие обороты. Такой вариант предусматривается только для атмосферных моторов и называется многодроссельным впуском (то есть на каждый цилиндр по сути предусмотрен свой коллектор).

Кстати, какие-либо изменения в системе впуска обычно влекут за собой модернизацию выпускного коллектора, распредвала и прошивку электронного блока управления.

Могут ли сломаться?

Если честно то очень и очень редко, ведь по сути это трубы по которым идет либо ТВС, либо отработанные газы, тут ломаться то просто нечему. Справедливости ради стоит отметить — что все же впуск можно сломать, если сделан из пластика, а вот выпуск, практически вечен – ходит ошибочное представление что он прогорает – но это не так. Выпускной коллектор, сам не страдает, как правила выходят из строя элементы, которые за ним идут, например катализатор или части глушителя (даунпайп).

Неисправности

Как и любая другая механическая деталь, впускной коллектор подвержен поломкам. Учитывая простоту конструкции, вариантов неисправностей не так много.

• Нарушение герметичности. Вибрации, давление и высокие температуры со временем уничтожают уплотнители. Разгерметизация влияет на качество топливной смети, потерю тяги и оборотов. Проблема решается заменой прокладок, после чего работа двигателя должна нормализоваться;
• Загрязнение коллектора. Налет скапливается на стенках, постепенно уменьшая сечение проходящих воздушных масс. Требуется разборка и чистка трубок, дросселя и камеры нагнетания;
• Механические повреждения. Если коллектор изготовлен из пластика, тот тут только замена. Если из алюминия и повреждения невелики, поможет аргонодуговая сварка;
• Чрезмерная температура в коллекторе. Причин масса и искать их нужно в системе охлаждения, засоренном радиаторе, испорченном датчике, ошибке ЭБУ. Также высокая температура бывает из-за банальной жары на улице;
• «Хлопки». При формировании топливной смеси, система должна быть герметична. Если есть нарушения в системе зажигания, механизме газорапределения, проблемы в камере образования топливной смеси или нарушена герметичность самого впускного коллектора, можно услышать те самые хлопки. Искать причины стоит во всех вышеперечисленных местах.

В последнем случае, конечно, проще положиться на ошибки, о которых сообщает ЭБУ или записаться на комплексную диагностику в сервисе.

Что такое выпускной коллектор и с чем его используют.

Схематичное изображение устройства выпускного коллектора.

Выпускной коллектор – один из важнейших элементов выхлопного узла транспортного средства, который нужен для выкачивания сгоревших газов из ДВС. В данном процессе усиливающиеся всплески в процессе выхлопа содействуют в обработке продувания и камеры, где происходит сгорание.

Зачастую этот узел производят из чугунных сплавов. Одной из сторон устройство прикрепляется к катализатору или глушителю (при условии, что в конструкции не применяется катализатор), а другой стороной – к двигателю.

Это местоположение узла воздействует с отрицательной стороны работе самого коллектора, по причине того, что степень накала элемента может достигать 1000 градусов по Цельсию. От такой высокой температуры зачастую портится прокладка этого элемента. Тогда, когда двигатель внутреннего сгорания перестает работать, то неизбежно выпадает конденсат в коллекторе. И поэтому коррозия – это первая из причин поломки данного узла.

Механизм работы выпускного коллектора.

Коллектор выпуска со схемой – 4-2-1 даёт прирост в мощности от 5 до 7 процентов.

Само перемещение выхлопных газов – это волновая процедура. В момент, когда происходит открывание клапана выпуска из места сгорания отработанные газы под высокими давлениями переходят в коллектор выпуска.

В данном случае разница между давлениями на данных областях приведёт к созданию волн, которые могут быть отражены (хоть от того же катализатора) и направляются назад к цилиндру, соприкасается с ним в миг следующего цикла выпуска.

Данный быстрый выпуск сгоревших продуктов приведет в последствии к созданию в цилиндрах разряда, который, в свою очередь, улучшает очистку самих цилиндров и мгновенному заполнению их свежими порциями горючки. Распространение волн происходит на скоростях, сопоставимых со скоростью выхода из цилиндра, а это значит, что создающаяся процедура создается в элементе в обширном диапазоне. Поэтому, если увеличивается работа ДВС, то ускоряются выводы газа из цилиндра, а также скорость волн.

Усиление мощностей транспортного средства за счет выводного коллектора-паука.

Маленького паук – 4-1 (четыре трубки на выходе смыкаются в одну). Этот выпускной коллектор-паук завышает мощность .

На выхлопной коллектор ложится огромная роль, в связи с общей утерей мощности транспортным средством. Для того, чтобы этого не происходило как в спортивных, так и в улучшенных апгрейдом машинах создают все условия для того, чтобы каждый цилиндр работал в равной степени хорошо. При этой процедуре выпуск коллекторных труб делается индивидуально для всех цилиндров и равными по длине.

Данная модификация получила название паук и имеет отличия от стандартных:

• по форме;
• отличием в окнах;
• порядком присоединения приемных трубок.

По видам выпускных пауков различают как большие, так и маленькие. Формулировка для маленького паука – 4-1 (четыре трубки на выходе смыкаются в одну). Этот выпускной коллектор-паук завышает мощность автомобилей – больше чем шесть тысяч оборот в минуту.

Коллектор выпуска со схемой – 4-2-1 (четыре трубы проходят между собой сперва соединения, а потом переходят в одну) имеет отношение к большим паукам и замечательно вписывается в любительскую модернизацию транспортного средства. Насколько качественно присоединены трубки – за это отвечает специальная прокладка. Данный паук придаст прироста в мощности от 5 до 7 процентов.

При использовании прямой системы могут быть трубы буферного характера, которые имеют больший диаметр. Также данная схема паука оснащается резонатором, который имеет уменьшенное сопротивление. Зачастую вместо жёсткого соединения могут применить и применяют так называемые «гофры» или сильфоны. Они хоть и не способны создать дополнительные резонансы, но могут прослужить недолговечно. Он может быть применен по схеме – 4-2-2 при модернизации транспортного средства.

Впуск и выпуск: могут ли сломаться эти главные участники двигателя

Одна из главных функций системы питания двигателя – передача воздуха к цилиндрам с последующим движением в камеру сгорания. Это и делает впускной коллектор. При максимальных оборотах и высокой мощности мотора, он пропускает через себя большее количество смеси. К тому же тем происходит значительное воздействие на параметры движка. Задача выпускного заключается в обратных действиях, отводя сгоревшие газы сначала в катализатор, затем и в глушитель.

Поэтому важно следить за исправностью этих деталей, так как они плотно «сотрудничают», хотя вовсе не соприкасаются. Также стоит понимать, что может быть причиной их неполадок и как быстро устранить.

Впускной коллектор и мотор

Полное нажатие педали газа увеличивает скорость воздуха в коллекторе. Что особенно ощутимо на любых поворотах и даже при наезде на незначительный бугорок. Это покажется серьезной преградой на пути и увеличит сопротивление коллектора воздушной массе. От этого можно ожидать лишь меньшее ее поступление в цилиндры. Как следствие – падение мощности двигателя.

При такой работе карбюратора часто наблюдается его выдача переобедненной смеси. Ее скорость горения превышает нормальный предел в десятки раз. В результате происходит взрыв топливовоздушной смеси, провоцируя повреждение клапанов, остальных элементов мотора.

Важно, чтобы соединение карбюратора с коллектором было прочным. Плохая затяжка гаек крепления, износ уплотнительных деталей, приводят к подсосу воздуха в контактных местах. Итог можно предугадать – взрывы в камере сгорания. И снова из-за смеси.

Второй претендент – выпускной коллектор

Ему также отводится немаловажная роль по отводу сгоревших газов. После закрытия впускных клапанов начинается сжимание топлива с поджиганием свечой. Затем происходит мини хлопок, отправляя вниз поршни. Это в свою очередь открывает выпускные клапана, отводя сгоревшие вещества.

Газы должны выходить после клапанов в глушитель. Их сбором из цилиндров занимается выпускной коллектор. Широкая его часть подсоединена к головке блока. После прохождения по трубам, газы собираются в одном месте. Их дожигание осуществляется благодаря катализатору. Затем уже идет глушитель, потом только выход в атмосферу.

Хочется отметить, гашение происходит не только отработанных газов, но и выхлопного звука.

Особенностью функционирования выпускного коллектора является работа с высокими температурами. Кстати, выхлоп часто разогревается до 950 градусов. Ввиду этого используется тугоплавкий металл, выдерживающий высокие тепловые показатели. В отводящий коллектор обычно встраивают датчик. Который регулирует содержание кислорода, также других выхлопных газов.

Вероятность поломки

Выход из строя наблюдается редко. На само деле здесь нечему ломаться. Отработка или подача топлива, идут по трубам. Конечно быстрее испортится впуск, если он выполнен из пластикового материала. Касаемо выпуска, его практически невозможно деформировать. Саму выпускному коллектору трудно выйти из строя. Пострадать могут детали и элементы, идущие за ним. Сюда можно отнести катализатор, составляющие глушителя.

Впускной коллектор может быть неисправен, если очевидны следующие проявления:

• нарушена герметичность прокладок;
• стенки покрыты смоляным слоем;
• слишком быстрый нагрев от выпускного коллектора.

Потеря герметичности прокладок обусловлена перегревом мотора, также ослаблением затяжек гаек. Для проверки используют холостые обороты, при которых следует прикрыть процентов десять впускной трубы. Отсутствие падения оборотов движка будет свидетельствовать о подсасывании воздуха. Незначительное поднятие указывает на непригодность одной из прокладок. Лучше ее сразу заменить.

Разобравшись в этих системах, можно сказать, что они примитивны. При этом каждой отведена серьезная роль и выполнение определенных функций. Нормальная работа двигателя без них просто невозможна.

Хотя есть между ними некоторые различия, все-таки они взаимосвязаны. Поступающая информация в систему впрыска идет от датчика остаточного кислорода, установленного в выпуске. В случае его поломки автомобиль начнет потреблять горючего в два раза больше.
