Безопасное подключение магнитолы своими руками

Подключение магнитолы в автомобиле — задача, с которой сталкивается каждый водитель, желающий улучшить звук или обновить мультимедийную систему. В этой статье мы рассмотрим процесс подключения автомагнитолы своими руками, что позволит сэкономить на услугах специалистов и получить опыт работы с электроникой. Правильное подключение обеспечит надежную работу устройства и предотвратит проблемы с электросистемой автомобиля, что важно для каждого автолюбителя.

Основные параметры магнитол

Перед установкой или подключением устройства важно определить ключевые параметры:

• размеры;
• мощность;
• форма разъемов.

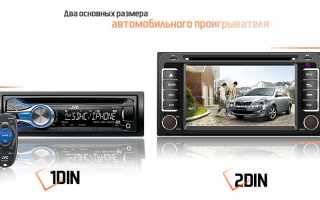

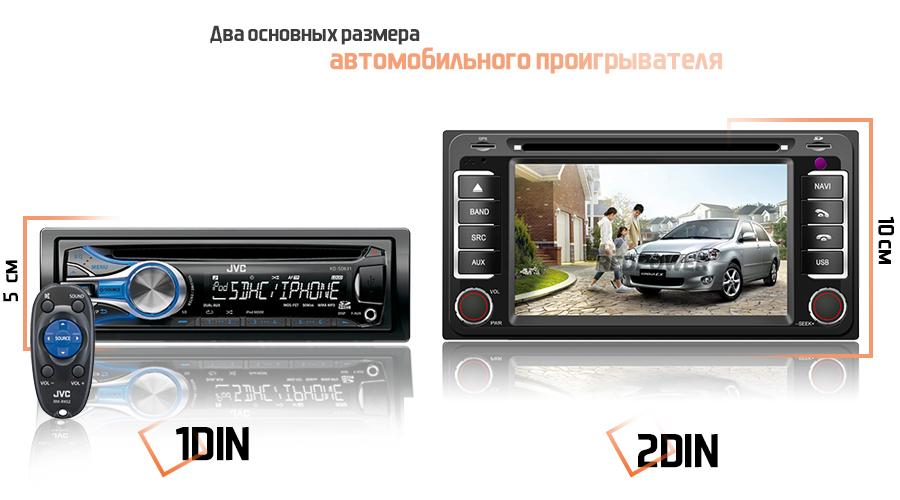

Автомобильные магнитолы бывают двух типов: одноблочные (1DIN) и двухблочные (2DIN). Большинство европейских автомобилей имеют гнезда 1DIN, что исключает установку двухблочных устройств. Американские и азиатские автомобили чаще оснащены гнездами 2DIN, что позволяет устанавливать тонкие устройства, хотя это может потребовать дополнительных усилий.

Следующий важный параметр – общая мощность, сумма мощности всех каналов. Правильное определение мощности необходимо для расчета потребляемого тока и сечения проводов. Мощность, которую устройство отдает и потребляет, может различаться в 1,5–2,5 раза. Для достижения выходной мощности 4х20 ватт потребуется минимум 150 ватт. При такой мощности ток в проводах может достигать 12–13 ампер.

Чем выше мощность устройства, тем толще провода нужны для подключения аккумулятора или динамиков.

Переменный ток в динамиках увеличивает требования к проводам, так как электроны движутся по внешней поверхности металла. Поэтому необходимо использовать многопроволочный витой кабель. Выходная мощность каждого канала не должна превышать мощность динамиков. В противном случае потребуется установка более мощных динамиков и прокладка новых проводов соответствующей толщины.

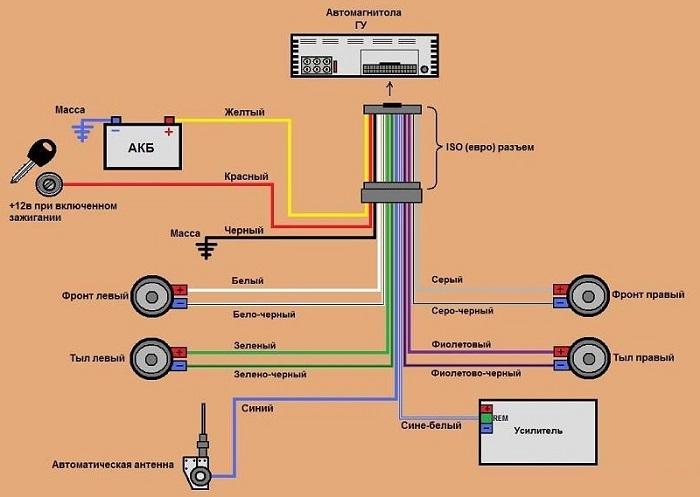

Большинство производителей аудиотехники используют уникальные разъемы, которые не всегда совпадают с контактами в автомобиле. Эти разъемы состоят из штекера и вилки. Схема подключения (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте есть переходник на стандартный разъем ISO 10487, подключение не вызовет трудностей. В противном случае придется самостоятельно подключать штекер к вилке автомобиля.

Эксперты в области автомобильной электроники подчеркивают важность безопасного подключения магнитолы своими руками. Прежде всего, необходимо тщательно изучить инструкцию к устройству и схему подключения, чтобы избежать повреждений как самой магнитолы, так и электрической системы автомобиля. Специалисты рекомендуют использовать качественные инструменты и материалы, такие как изолента и термоусадочные трубки, для обеспечения надежных соединений. Также важно соблюдать полярность проводов, чтобы избежать короткого замыкания. При отсутствии опыта в электромонтаже лучше обратиться за помощью к профессионалам, так как неправильное подключение может привести к серьезным последствиям, включая пожар. Безопасность всегда должна быть на первом месте.

ISO разъёмы | Рассказываем как подключить любую магнитолу

Подготовительные действия

Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм² способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм². Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.

Приготовьте инструменты. Вам понадобятся:

• паяльник;
• острый нож;
• бокорезы;
• плоская и крестовая отвертки;
• зажигалка;
• тонкая иголка;
• пассатижи.

Также вам потребуются:

• мягкий медный одножильный провод сечением 1,5 мм²;
• предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
• изолента;
• термоусадочная трубка.

Интересные факты

Вот несколько интересных фактов о безопасном подключении магнитолы своими руками:

1. Правильная полярность: При подключении магнитолы важно соблюдать полярность проводов. Неправильное подключение “+” и “-” может не только привести к неработоспособности устройства, но и повредить его. Многие современные магнитолы имеют защиту от переполюсовки, но лучше не рисковать и следовать инструкциям.

2. Использование предохранителей: Для защиты магнитолы и других компонентов аудиосистемы от короткого замыкания и перегрузок рекомендуется использовать предохранители. Установка предохранителя в цепь питания магнитолы может предотвратить серьезные повреждения и обеспечить безопасность всей электрической системы автомобиля.

3. Заземление: Правильное заземление магнитолы — ключ к предотвращению помех и шумов в аудиосистеме. Неправильное или отсутствующее заземление может привести к ухудшению качества звука и даже к повреждению оборудования. Рекомендуется использовать короткие и толстые провода для заземления, чтобы минимизировать сопротивление и обеспечить надежное соединение.

Как подключить провода к андроид магнитоле

Прокладка проводки

Чтобы проложить проводку к аккумулятору, используйте отверстия в стенке моторного отсека для жгутов проводов.

Не подключайте положительный провод магнитолы к положительному контакту замка зажигания. Провод, питающий замок, не рассчитан на такие токи, и при максимальной громкости это может привести к перегреву.

В результате провод может расплавиться, что вызовет короткое замыкание. В лучшем случае придется заменить замок зажигания и ЭБУ, в худшем — это может привести к возгоранию автомобиля.

Для подключения к аккумулятору используйте специальные клеммы, доступные в магазинах автозапчастей. Установите предохранитель в цепь «штекер – аккумулятор», желательно в подкапотном пространстве рядом с аккумулятором для удобства замены. Для соединения проводов используйте паяльник или обжимные контакты с термоусадочными трубками. Не скручивайте провода, так как это может увеличить сопротивление и привести к перегреву. Термоусадочные трубки обеспечивают надежную защиту соединения, просто наденьте их на место соединения и нагрейте зажигалкой.

Перед прокладкой новых проводов отключите аккумулятор, чтобы избежать короткого замыкания и повреждения оборудования. Крепите новые кабели к кузову или существующим жгутам проводов в подкапотном пространстве. Это увеличит длину проводов, но избавит от проблем. Болтающийся провод может перетирается и затруднить обслуживание автомобиля.

Закрепляйте новый провод к жгуту проводки или кузову через каждые 20–30 см. После подключения всех новых проводов к штекеру соберите их в единый жгут с помощью пластиковых хомутов. Этот жгут должен соединять штекер со всеми участками, где провода уходят в сторону, чтобы защитить их от обрыва.

Если устанавливаете более мощные динамики, проложите новые провода соответствующего сечения. Используйте скрытую прокладку: укладывайте провода под передними или боковыми панелями, ковриками и другими декоративными элементами. Фиксируйте проводку, иначе со временем провод может вылезти наружу, увеличивая вероятность перетирания или обрыва.

Подключение разъемов

Для этой операции вам потребуется электрическая схема машины с указанием распиновки (номеров контактов) штатного разъема для радиооборудования. Если штекер и вилка не совпадают, то меняйте разъем на звуковоспроизводящем устройстве. Не имеет значения, с какой стороны вы поставите штекер, главное, чтобы он полностью соответствовал вилке. Не подгоняйте штекер автомобиля под магнитолу. Если вы решите заменить штекер, то придется заново перепаивать разъем автомобиля. При наличии необходимого штекера или вилки с уже подключенными проводами просто припаивайте их к соответствующим проводам звуковоспроизводящего устройства. Если штекер или вилка без проводов, то с помощью тонкой иголки вытаскивайте из него контакты, вставляйте в них зачищенные провода, обжимайте с помощью специального инструмента или пассатижей и вставляйте в соответствующее отверстие разъема.

Вывод

Теперь у вас есть информация о самостоятельной установке автомагнитолы в автомобиле. Схема подключения и распиновка контактов магнитолы и автомобиля подробно описаны в инструкциях по обслуживанию и ремонту. Обязательно ознакомьтесь с этими материалами.

Как подключить автомагнитолу

Тестирование и настройка магнитолы

После того как магнитола была установлена и подключена, следующим важным этапом является тестирование и настройка устройства. Этот процесс позволит убедиться в правильности подключения и оптимизации звучания аудиосистемы в автомобиле.

1. Проверка подключения

Первым делом необходимо проверить, правильно ли подключены все провода. Включите зажигание автомобиля и включите магнитолу. Если устройство не включается, проверьте следующие моменты:

• Убедитесь, что все провода надежно подключены к соответствующим клеммам магнитолы.
• Проверьте предохранители: если предохранитель сгорел, замените его на новый с аналогичными характеристиками.
• Проверьте наличие питания на проводах, используя мультиметр.

2. Настройка радиоприемника

После успешного включения магнитолы необходимо настроить радиоприемник. Для этого:

• Выберите режим радио на магнитоле.
• Используйте автоматический поиск станций, чтобы найти доступные радиоканалы.
• Сохраните понравившиеся станции в память магнитолы для быстрого доступа.

3. Настройка звука

Настройка звука является ключевым моментом для достижения качественного звучания. В большинстве магнитол есть следующие параметры, которые можно настроить:

• Эквалайзер: Позволяет регулировать частоты звука (бас, средние и высокие частоты). Настройте эквалайзер в зависимости от ваших предпочтений и типа музыки.
• Баланс: Позволяет регулировать уровень звука между левыми и правыми динамиками. Убедитесь, что звук равномерно распределен по всему салону.
• Фейдер: Позволяет регулировать уровень звука между передними и задними динамиками. Настройте его в зависимости от расположения пассажиров.

4. Проверка динамиков

После настройки звука проверьте работу динамиков. Включите разные музыкальные треки и послушайте, как звучит система. Обратите внимание на следующие моменты:

• Отсутствие искажений и посторонних шумов.
• Четкость звука на разных уровнях громкости.
• Корректная работа всех динамиков (передние, задние, сабвуфер, если он установлен).

5. Дополнительные функции

Если ваша магнитола поддерживает дополнительные функции, такие как Bluetooth, USB или AUX, протестируйте их работу. Подключите смартфон или другой источник звука и проверьте качество передачи звука.

6. Завершение настройки

После завершения всех тестов и настроек, не забудьте сохранить изменения, если это необходимо. Также рекомендуется сделать небольшую запись о проведенных настройках, чтобы в будущем можно было быстро восстановить оптимальные параметры.

Тестирование и настройка магнитолы — это важный этап, который поможет вам насладиться качественным звуком и комфортом во время поездок. Не спешите, уделите этому процессу достаточно времени, и вы получите отличный результат.

Вопрос-ответ

Как нельзя подключать магнитолу?

Нельзя подключать на питание магнитолы тонкие провода, так как это тоже оказывает значительное влияние на качество звука. Провода должны быть сечением в 2-4 кв. мм, и лучше всего их подключать напрямую к клеммам аккумулятора. Можно пустить «плюс» на клемму аккумулятора, а «минус» – на кузов автомобиля.

К какому проводу замка зажигания нужно подключать магнитолу?

– Красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания. Акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.

Как лучше подключать магнитолу?

Также необходимо внимательно подключать силовые кабели — провод питания (жёлтый) к «плюсу», а чёрный — к массе. При этом управляющий красный провод (ACC) нельзя оставлять без подключения. Правильнее всего будет подключить его к замку зажигания.

От чего запитать магнитолу В гараже?

Основной элемент для подключения музыки в гараже — автомагнитола. Подойдёт любая, но дополнительными плюсами будет возможность использования флэш-накопителя и отображения времени в выключенном состоянии.

Советы

СОВЕТ №1

Перед началом работы обязательно отключите аккумулятор автомобиля. Это поможет избежать короткого замыкания и защитит вас от электрического удара во время подключения магнитолы.

СОВЕТ №2

Тщательно изучите инструкцию к вашей магнитоле и схему подключения. Убедитесь, что вы понимаете, какие провода отвечают за питание, заземление и динамики, чтобы избежать ошибок при подключении.

СОВЕТ №3

Используйте качественные инструменты и материалы. Для соединения проводов лучше применять специальные клеммы или изоленту, чтобы обеспечить надежный контакт и избежать окисления проводов.

СОВЕТ №4

После завершения подключения проверьте работу магнитолы, прежде чем собирать все обратно. Убедитесь, что звук чистый, а все функции работают корректно, чтобы избежать повторного разбора.
