Аэродинамика антикрыла и спойлера

В автомобильном дизайне антикрыло и спойлер часто путают, но у них разные назначения и функции. Эта статья разъяснит особенности каждого устройства, их влияние на управляемость и стабильность автомобиля на высоких скоростях, а также поможет выбрать и использовать антикрыло или спойлер в зависимости от целей и условий эксплуатации. Понимание этих аспектов позволит автолюбителям повысить производительность автомобиля и сделать более осознанный выбор при тюнинге.

Из теории аэродинамики

Антикрыло — это противоположность обычному крылу. Основной принцип его работы заключается в создании подъемной силы. Разница в давлении между верхней и нижней поверхностями профилированного элемента описана Бернулли. Специальная форма крыла с большей площадью верхней поверхности позволяет генерировать подъемную силу в авиации. В случае антикрыла происходит тот же физический процесс, но с перевернутым крылом. В результате поверхность, на которой установлено антикрыло, получает дополнительную прижимную силу, что и является его основным назначением.

https://youtube.com/watch?v=o9qyvFHIbag

Эксперты в области аэродинамики отмечают, что антикрыло и спойлер играют ключевую роль в управлении воздушными потоками вокруг автомобиля. Антикрыло, как правило, устанавливается на спортивных автомобилях и предназначено для создания прижимной силы, что улучшает сцепление с дорогой на высоких скоростях. Оно работает за счет изменения направления воздушного потока, что позволяет снизить подъемную силу, возникающую при движении. Спойлер, в свою очередь, чаще используется для уменьшения завихрений и улучшения аэродинамической эффективности. Его задача — минимизировать сопротивление воздуха и повысить стабильность автомобиля. Важно отметить, что правильное сочетание этих элементов может значительно улучшить динамические характеристики транспортного средства, что подтверждается многочисленными испытаниями и исследованиями в данной области.

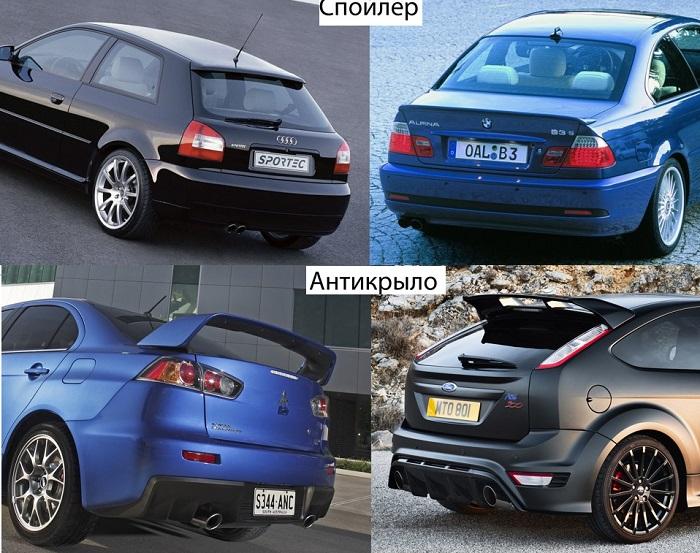

Отличие спойлера от антикрыла

Как работает антикрыло на автомобиле

Площадь нижней части антикрыла больше площади верхней плоскости, поэтому воздух над антикрылом проходит быстрее. В нижней части создается область низкого давления, а в верхней – зона высока давления. Увеличению эффекта способствует расположение эпод отрицательным углом атаки. Между нижней частью и плоскостью, на которой установлено антикрыло, должно быть расстояние для прохождения воздушных потоков. Именно таким образом установка заднего и переднего антикрыльев придает автомобилю дополнительное давление на площадь контакта колеса с дорогой. Иными словами, увеличивается прижимная сила.

Интересные факты

Вот несколько интересных фактов о аэродинамике антикрыла и спойлера:

1. Принцип работы: Антикрыло и спойлер работают по принципу создания подъемной силы, но в противоположных направлениях. Спойлер, установленный на автомобиле, создает отрицательную подъемную силу, что помогает улучшить сцепление с дорогой и стабильность на высоких скоростях. В то время как антикрыло, как правило, используется в авиации и гоночных автомобилях, чтобы увеличить прижимную силу, обеспечивая лучшую управляемость.

2. Форма и угол атаки: Эффективность антикрыла и спойлера во многом зависит от их формы и угла атаки. Например, изменение угла атаки спойлера всего на несколько градусов может значительно изменить его аэродинамические характеристики, что подчеркивает важность точной настройки для достижения оптимальной производительности.

3. Использование в спорте: В автоспорте антикрыла и спойлеры играют ключевую роль в достижении высоких скоростей и маневренности. В Формуле-1, например, команды активно экспериментируют с различными конфигурациями антикрыльев и спойлеров, чтобы найти идеальный баланс между прижимной силой и сопротивлением воздуха, что может существенно повлиять на результаты гонки.

Немного о спойлере

Но зачем нужен спойлер? Этот термин пришел из авиации, где спойлеры уменьшают подъемную силу. В автомобилях спойлеры перенаправляют воздушные потоки, снижая аэродинамическое сопротивление. Задний спойлер также отводит грязь, предотвращая ее засасывание под днище из-за турбулентности при высокой скорости.

В автоспорте спойлеры создают разряжение за автомобилем. Завихрения формируют область низкого давления у заднего бампера, увеличивая прижимную силу и ускоряя воздушные потоки под кузовом. Спойлер в этом случае действует как антикрыло, что связано с законом Бернулли.

Основные характеристики

Подводя небольшие итоги, можно провести общее сравнение. Антикрыло:

• создает прижимное усилие;
• повышает коэффициент лобового сопротивления.

Спойлер:

1. Перераспределение воздушных потоков. В зависимости от конструкции, уменьшение либо увеличение турбулентности (главное предназначение заднего спойлера). Это способствует (но не создает) увеличению прижимного усилия.
2. Призван уменьшить лобовое сопротивление.
3. Устанавливаемый на авто с заднемоторной компоновкой, способствует охлаждению двигателя.

На гражданские автомобили монтируются только спойлеры, так как использование антикрыла ведет к возрастанию расхода топлива и, как следствие, количеству вредных веществ от выхлопных газов. Именно поэтому конструкторские бюро работают над уменьшением значения Сх (коэффициент воздушного сопротивления).

Чудеса аэродинамики

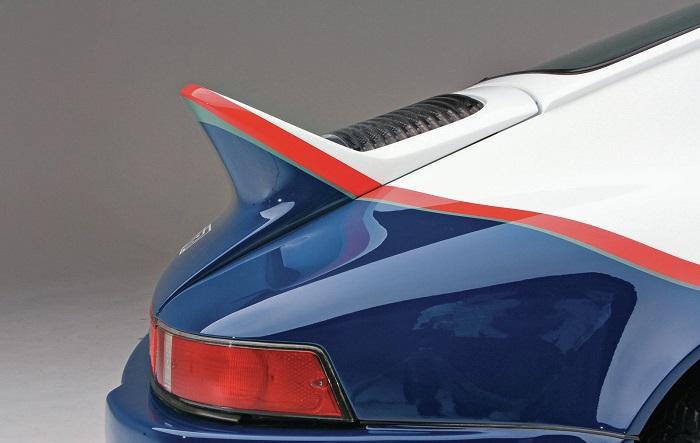

Заядлые автолюбители вспомнят классический аэродинамический элемент Porsche — ducktail (утиный хвост), встречающийся на заднемоторных спортивных автомобилях. Это не заднее антикрыло, так как между кузовом и его нижней кромкой нет расстояния. Также это не спойлер, поскольку он расположен слишком далеко от зоны срыва воздушных потоков, что важно для определения заднего спойлера.

Ducktail с большим углом атаки значительно увеличивает прижимную силу на задней оси, выполняя функцию антикрыла. За этим элементом создается разряжение, позволяющее воздушным потокам плавно обтекать заднюю часть автомобиля и захватывать горячий воздух из моторного отсека, что решает две важные задачи.

Многие современные спортивные автомобили имеют управляемые антикрылья, которые могут изменять угол атаки и интегрироваться в кузов. Антикрыло автоматически выдвигается при достижении заданной скорости и меняет угол наклона в зависимости от силы торможения и маневров.

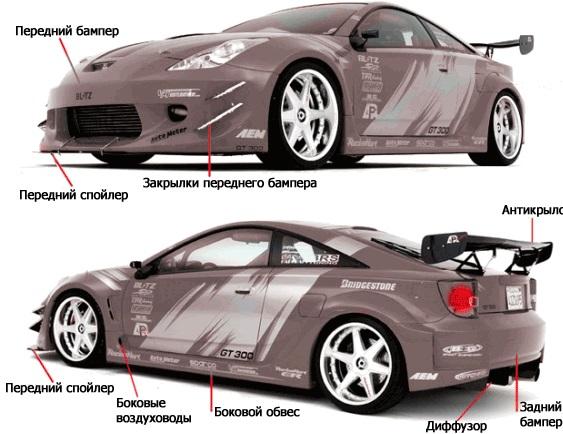

Аэродинамика передней части

Несмотря на то что при упоминании спойлера у большинства людей возникает представление заднего аэродинамического аксессуара, к разряду распределителей воздушных потоков может быть отнесена даже «губа» переднего бампера. Такой передний спойлер отводит часть воздуха около дорожного полотна, направляя его обиход кузова автомобиля. «Юбка» позволяет уменьшить завихрения, которые неминуемо возникают при огибании деталей подвески, трансмиссии, выхлопной системы. Конструкторы современных авто пытаются сделать днище обтекаемым, пряча элементы под аэродинамическими кожухами.

В автоспорте применяются не только классические «юбки», но и более развитые спойлеры переднего бампера. Так называемые сплитеры, предназначение которых – отсекать наплывающий воздушный поток, пропуская его через внутренние каналы воздуховодов. Забираемый воздух может быть использован для охлаждения двигателя, тормозов либо для диффузора в заднем бампере.

Спортивные бампера также могут иметь развитые антикрылья. Речь идет не только о болидах с открытыми колесами, но и кузовных сериях. Наиболее ярко такой вид тюнинга представлен в горных гонках (одиночные подъемы, спуски с холмов), а также гонках на время (Time Attack). Аэродинамический элемент представляет собой изогнутую пластину (чаще всего из стеклопластика), которая устанавливается на бампер под определенным углом. Главная цель элемента – увеличение прижимной силы на передней оси, отвод воздушных потоков от передних колес, вращение которых приводит к появлению паразитного сопротивления.

В гонках на время возросшее сопротивление набегающему воздуху компенсируется увеличением мощности. Главная цель – улучшить управляемость автомобиля, устойчивость и эффективность торможения.

Аэродинамика автомобиля. Спойлер.

Сравнение антикрыла и спойлера

Антикрыло и спойлер — это два элемента аэродинамики, которые используются для улучшения характеристик автомобиля, особенно в контексте высоких скоростей и спортивных соревнований. Несмотря на то, что оба элемента служат для увеличения прижимной силы и улучшения сцепления с дорогой, они функционируют по-разному и имеют свои уникальные особенности.

Принцип действия

Антикрыло, как правило, представляет собой горизонтальную плоскость, установленную под углом к потоку воздуха. Оно создает подъемную силу, направленную вниз, что увеличивает прижимную силу автомобиля к дороге. Это достигается за счет разности давления между верхней и нижней поверхностями антикрыла. В отличие от этого, спойлер работает по принципу разрушения вихрей, создаваемых потоком воздуха, что также способствует увеличению прижимной силы, но в меньшей степени. Спойлер не создает значительного подъемного эффекта, а скорее изменяет поток воздуха вокруг автомобиля, уменьшая его подъем и улучшая стабильность.

Эффективность

Эффективность антикрыла и спойлера зависит от скорости автомобиля и угла атаки. Антикрыло, как правило, более эффективно на высоких скоростях, когда требуется значительное увеличение прижимной силы. Оно может быть настроено для достижения оптимальных характеристик в зависимости от условий трассы. Спойлер, в свою очередь, более универсален и может быть использован на различных типах автомобилей, включая легковые и спортивные. Однако его эффективность снижается на высоких скоростях, где антикрыло начинает проявлять свои преимущества.

Конструкция и материалы

Антикрыла обычно изготавливаются из легких и прочных материалов, таких как углеродное волокно или алюминий, что позволяет снизить общий вес автомобиля, сохраняя при этом высокую прочность. Конструкция антикрыла может быть сложной, с возможностью регулировки угла атаки для достижения оптимальных аэродинамических характеристик. Спойлеры, как правило, имеют более простую конструкцию и могут быть выполнены из различных материалов, включая пластик и металл. Они могут быть как фиксированными, так и регулируемыми, но их настройка не так критична, как в случае с антикрылом.

Применение

Антикрыла чаще всего используются в гоночных автомобилях и спортивных моделях, где критически важна высокая прижимная сила для обеспечения стабильности на трассе. Спойлеры, в свою очередь, могут быть установлены на более широком круге автомобилей, включая серийные модели, для улучшения их аэродинамических характеристик и внешнего вида. Спойлеры также могут использоваться в качестве декоративного элемента, придавая автомобилю более агрессивный и спортивный вид.

Заключение

В заключение, антикрыло и спойлер являются важными элементами аэродинамики, каждый из которых имеет свои преимущества и недостатки. Выбор между ними зависит от целей, которые ставит перед собой водитель, типа автомобиля и условий эксплуатации. Понимание различий между этими элементами поможет оптимизировать характеристики автомобиля и улучшить его производительность на дороге.

Вопрос-ответ

В чем разница спойлера и антикрыла?

Конструктивные отличия. Конструктивно спойлер невысокий, монолитный, является как бы продолжением кузова и крепится к нему неподвижно. Антикрыло, напротив, большое и высокое, выступающее над кузовом, иногда имеет подвижные кронштейны для регулирования угла атаки.

Как спойлер влияет на аэродинамику?

Спойлеры на бампере улучшают аэродинамику автомобиля и помогают уменьшить сопротивление воздуха, что приводит к улучшению управляемости и увеличению скорости.

Увеличивает ли спойлер прижимную силу?

Спойлер создаёт прижимную силу относительно своего размера. Другими словами, спойлер большего размера создаёт большую прижимную силу, но также увеличивает сопротивление. Более того, более сильный наклон спойлера, или угол атаки, создаёт большую прижимную силу и оказывает большее давление на задние колёса.

Что делает антикрыло?

Антикрыло́ — аэродинамическое приспособление для увеличения силы сцепления автомобиля с дорожным покрытием, расположенное на кузове и имеющее зазор между своей плоскостью и поверхностью, к которой элемент крепится.

Советы

СОВЕТ №1

Изучите основные принципы аэродинамики, чтобы лучше понять, как антикрылья и спойлеры влияют на управление автомобилем. Знание о том, как воздух взаимодействует с автомобилем, поможет вам выбрать правильные элементы для улучшения производительности.

СОВЕТ №2

При выборе антикрыла или спойлера учитывайте не только их внешний вид, но и функциональность. Разные конструкции могут иметь различные эффекты на прижимную силу и сопротивление, поэтому важно выбирать элементы, соответствующие вашим целям и стилю вождения.

СОВЕТ №3

Проведите тесты на треке или в симуляторе, чтобы оценить влияние антикрыльев и спойлеров на поведение автомобиля. Это поможет вам понять, какие изменения действительно улучшают управляемость и стабильность на высоких скоростях.

СОВЕТ №4

Не забывайте о балансе между аэродинамическими элементами и общим дизайном автомобиля. Чрезмерное использование антикрыльев и спойлеров может негативно сказаться на эстетике и функциональности, поэтому важно находить гармонию между стилем и производительностью.
