Шаровая опора — важный элемент подвески автомобиля, обеспечивающий стабильность и управляемость. Со временем она изнашивается, что ухудшает характеристики автомобиля и увеличивает риск аварий. В этой статье мы расскажем, как самостоятельно восстановить шаровую опору, что сэкономит средства и поможет избежать покупки некачественных дубликатов. Вы узнаете о диагностике, замене и необходимых инструментах, что поможет продлить срок службы автомобиля и обеспечить его безопасность.
Устройство и назначение узла

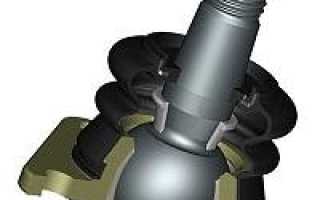

Шаровая опора соединяет ступицу колеса с рычагом подвески, обеспечивая подвижность. Она состоит из шарового пальца, корпуса и пластикового вкладыша. Корпус может быть двухполосным, соединенным точечной сваркой, с сферическими углублениями и отверстием для пальца, или толстостенным металлическим стаканом, в который вставляется вкладыш с пальцем, после чего устанавливается дно и завальцовывается край для предотвращения разборки. В некоторых случаях вместо вкладыша используется размягченная полиамидная пластмасса, заполняющая пространство между корпусом и шаром, для чего применяют экструдер. Это оборудование также используется для восстановления шаровых опор. Для защиты соединительных поверхностей шарнира от загрязнений и влаги на него надевается резиновый пыльник.
Пока пыльник цел, износ шаровой опоры минимален. Интенсивный износ начинается при повреждении пыльника, когда внутрь попадает грязь. Поэтому важно следить за состоянием пыльников и своевременно их заменять для продления срока службы узла.
Сварной шов корпуса не герметичен, и даже при исправном пыльнике внутрь может попадать вода. Если корпус состоит из двух частей, рекомендуется периодически заполнять его литолом через тавотницу.
Эксперты в области автосервиса отмечают, что восстановление шаровой опоры своими руками — задача, требующая внимательности и определенных навыков. При правильном подходе это может существенно сэкономить средства владельца автомобиля. Важно помнить, что перед началом работ необходимо тщательно оценить состояние детали и наличие необходимых инструментов. Специалисты рекомендуют использовать качественные запчасти и следовать инструкциям, чтобы избежать ошибок. Также стоит учитывать, что неправильная установка может привести к серьезным последствиям для безопасности на дороге. Поэтому, если у автовладельца нет уверенности в своих силах, лучше обратиться к профессионалам.
Диагностика шаровой опоры
Если во время движения автомобиля по неровной дороге слышен стук или скрип подвески, возможно эти звуки идут от изношенных шаровых опор. Определять источник неприятных звуков лучше вдвоем: одному спуститься в смотровую яму и положить руку на шаровую, а другому раскачивать машину. Когда вы почувствуете звук своими руками снимете опору, зажмете ее в тисах, и проверьте люфт шарнира. Палец не должен двигаться от небольших усилий, но закусывать его тоже не должно иначе узлу требуется ремонт или замена.
Обязательно следует провести эту проверку также в следующих случаях:
- скрип при повороте руля;
- самопроизвольное виляние при езде по прямой;
- тугой руль.
| Этап ремонта | Необходимые инструменты и материалы | Возможные проблемы и их решения |
|---|---|---|
| Демонтаж шаровой опоры | Домкрат, балонный ключ, головки, съемник шаровой опоры, WD-40 или аналогичный спрей | Затрудненный доступ к крепежным элементам (ржавчина, закисание). Решение: использование WD-40, аккуратное постукивание молотком, применение съемника. Повреждение пыльника шаровой опоры при демонтаже. Решение: замена пыльника. |
| Осмотр шаровой опоры | Набор ключей, линейка, штангенциркуль | Износ шаровой опоры (люфт, повреждения поверхности). Решение: замена шаровой опоры. Повреждение резьбы на штоке. Решение: замена шаровой опоры или ремонт резьбы (если возможно). |
| Установка новой шаровой опоры | Новые шаровая опора, смазка для шаровых опор, моментный ключ | Неправильная установка, приводящая к люфту или повреждению. Решение: тщательное соблюдение инструкции по установке, использование динамометрического ключа для затяжки крепежа. Повреждение пыльника при установке. Решение: замена пыльника. |
| Проверка работоспособности | Проверка люфта, визуальный осмотр | Остаточный люфт после установки. Решение: проверка затяжки крепежа, повторная установка. Стуки или вибрации. Решение: проверка правильности установки, возможно, необходима замена других элементов подвески. |
Интересные факты
Вот несколько интересных фактов о восстановлении шаровой опоры своими руками:
-
Материалы и инструменты: Для восстановления шаровой опоры часто используются доступные материалы, такие как смазка, специальные уплотнители и даже самодельные инструменты. Например, можно использовать пресс для извлечения старой шаровой опоры и установки новой, что позволяет значительно сэкономить на ремонте.
-
Проверка состояния: Перед восстановлением шаровой опоры важно провести тщательную диагностику. Некоторые механики рекомендуют проверять опору на наличие люфта и трещин, а также обращать внимание на состояние резинок и пыльников. Это поможет избежать повторного ремонта в будущем.
-
Улучшение характеристик: Восстановление шаровой опоры может не только продлить срок службы детали, но и улучшить характеристики автомобиля. Например, использование качественных смазочных материалов и уплотнителей может снизить трение и повысить устойчивость к износу, что в свою очередь улучшает управляемость и безопасность автомобиля.
Как снимается и устанавливается шаровая опора своими руками
Необходимое оборудование:
- съемник шаровых опор;
- домкрат;
- подставка под автомобиль;
- набор ключей;
- пассатижи;
- монтировка.
Съемник шаровых опор не универсален. Если его нет, можно использовать молоток. Удары следует наносить перпендикулярно к пальцу, ударяя по проушине, чтобы выдавить палец из посадочного места. Оптимальный вес молотка — около 600 граммов.
Читайте также:
Снятие: ослабьте крепление колеса, поднимите автомобиль домкратом и снимите колесо. Поверните рулевое колесо для удобства работы. Если гайка пальца зафиксирована шплинтом, удалите его пассатижами. Затем отвинтите гайку и используйте съемник для выдавливания пальца. Отвинтите крепление корпуса шаровой опоры, отожмите нижний рычаг монтировкой и снимите шаровую опору. Процесс снятия и ремонта наконечников рулевых тяг и шаровых опор аналогичен, только потребуется другой съемник.
Установка: прикрепите корпус шарнира к нижнему рычагу и затяните крепеж. Отожмите нижний рычаг монтировкой и вставьте палец в посадочное место. Накрутите гайку на палец и затяните. Если палец проворачивается, потяните рычаг монтировкой вверх. Не забудьте зашплинтовать гайку. Для установки съемник не нужен. При следующей замене опор можно использовать самоконтрящиеся гайки, чтобы избежать возни со шплинтами.
Как восстановить шаровую опору своими руками
Необходимое оборудование:
- наждак или болгарка;
- экструдер;
- электродрель с большим патроном (чтобы можно было зажать в него палец для шлифовки шара наждачной бумагой);
- слесарные тисы;
- сварочный аппарат (лучше полуавтомат);
- компрессор.
Реставрация опор может происходить двумя способами:
- переделывание неразборного шарнира в разборный, шлифовка шара пальца и замена вкладышей;
- ремонт за счет нагнетания размягченной пластмассы в зазор между шаром и корпусом применяя экструдер.
Конечно, не стоит закупать оборудование для разового ремонта, но простейший экструдер можно быстро сделать своими руками из старого главного тормозного цилиндра, приладив к нему рычаг для надавливания на поршень. Подогревать его для размягчения пластмассы можно горелкой или паяльной лампой.
Проведение ремонта шаровой опоры своими руками
Ремонт и восстановление первым методом начинается с демонтажа опор. Для разборки корпуса, сваренного из двух половин, высверлите точки сварки на одной из чашек и разделите их с помощью зубила и молотка. Если корпус имеет установленное донце, аккуратно сточите развальцованные края наждаком или болгаркой, затем выбейте дно, ударив молотком по торцу пальца. В корпусе из двух чашек вставьте вкладыш с пальцем, прижмите половинки и выполните несколько прихваток сваркой, избегая перегрева вкладыша. Для корпуса с вынутым дном измерьте наружный и внутренний диаметр, изготовьте стальное кольцо высотой около 10 мм с внутренней резьбой и пробкой. Приварите кольцо к корпусу, дайте ему остыть, вставьте вкладыш с пальцем, ввинтите пробку, подожмите ей вкладыш, просверлите в кольце отверстие диаметром 2 мм рядом с пробкой и зашплинтуйте.
Ремонт и восстановление вторым методом обычно выполняется без разборки узла.
В дне корпуса сверлится отверстие диаметром около 6 мм, в зависимости от доступного экструдера. Очистите зазор между шаром и вкладышем от загрязнений и продуйте сжатым воздухом для удаления песка и стружки. Через просверленное отверстие в днище, используя экструдер, нагнетите размягченную пластмассу в зазор между шаром пальца и корпусом. Дайте ей остыть, и ремонт завершен. Недостаток этого метода — невозможность оценить сохранение геометрии шара и отшлифовать его для устранения коррозии, что может снизить долговечность результата.
-
Читайте также:
Полезные советы по восстановлению шаровой опоры своими руками
Полезные советы по восстановлению шарнира:
- Не беритесь за восстановление шарнира, если палец вынимается из него без разборки, такому узлу не поможет ремонт, а только замена. Отверстие под палец в корпусе должно быть меньше диаметра шара чтобы. В случае износа вкладыша, палец не мог вылететь из корпуса, став причиной аварии.
- Восстанавливая шаровую опору своими руками, разбирайте его полностью и шлифуйте шар пальца, каким бы способом вы ни собирались реставрировать узел. Тогда плоду вашей работы не так скоро понадобится замена. Даже собираясь, использовать для восстановления экструдер не поленитесь разобрать шарнир, чтобы посмотреть, не нужна ли замена пальцу. Если не нужна, тогда только отшлифуете его шар.
Обзор инструментов и материалов для восстановления шаровой опоры
Необходимые инструменты
Для восстановления шаровой опоры вам понадобятся следующие инструменты:
- Набор ключей и головок: Для демонтажа и монтажа шаровой опоры потребуется набор гаечных ключей и головок различных размеров. Обычно это ключи на 10, 12, 14 и 17 мм.
- Отвертки: Плоская и крестовая отвертка помогут вам в работе с крепежными элементами и пластиковыми деталями.
- Молоток: Используется для легкого постукивания по деталям, чтобы освободить их от коррозии или заедания.
- Съемник шаровых опор: Это специализированный инструмент, который значительно упростит процесс демонтажа старой шаровой опоры.
- Плоскогубцы: Понадобятся для работы с мелкими деталями и крепежом.
- Ключ для затяжки: Для обеспечения надежной фиксации всех элементов после сборки.
Материалы для восстановления
Восстановление шаровой опоры требует использования качественных материалов:
- Новая шаровая опора: В большинстве случаев целесообразно заменить старую шаровую опору на новую, так как восстановление может не обеспечить необходимую надежность.
- Смазка: Для продления срока службы шаровой опоры рекомендуется использовать специальную смазку, которая подходит для автомобильных деталей. Она поможет уменьшить трение и износ.
- Уплотнительные кольца: Если вы планируете восстановление, проверьте состояние уплотнительных колец. При необходимости замените их на новые, чтобы предотвратить попадание грязи и влаги.
- Крепежные элементы: Обратите внимание на состояние болтов и гаек. Если они повреждены или имеют следы коррозии, лучше заменить их на новые.
Дополнительные материалы
В процессе работы могут понадобиться и дополнительные материалы:
- Антикоррозийные средства: Для защиты металлических частей от коррозии.
- Чистящие средства: Для удаления грязи и старой смазки с деталей перед сборкой.
- Изолента или герметик: Для защиты соединений от влаги и грязи.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к восстановлению шаровой опоры. Важно помнить, что качественная работа требует не только правильных инструментов, но и аккуратности, а также внимательности к деталям.
Вопрос-ответ
Какой смазкой набить шаровую?
СИНТЕТИЧЕСКАЯ СМАЗКА. Смазка предназначена для снижения моментов трения в сферических шарнирах легкового и легкого коммерческого транспорта. Также рекомендована к применению в тягах и наконечниках, где парой трения является сталь-пластик. В состав смазки входят антиокислительные и противокоррозионные компоненты.
Как долго ходят восстановленные шаровые опоры?
В реальности же шаровая может «ходить» около 100-150 тысяч км. После этого возможно одно восстановление, также со срезанием старой завальцовки. В результате срок жизни «родной» шаровой опоры может составить до 450 тысяч километров.
Можно ли смазывать шаровую графитовой смазкой?
Графитная смазка считается основным смазочным элементом для шаровых опор, но длительная стоянка во время сильных морозов может привести к временному появлению стука.
-
Читайте также:
Какое масло залить в шаровую?
Для смазки шаровых опор рекомендуется использовать высокотемпературные литиевые смазки, такие как литиевая смазка на основе масла, которая обеспечивает хорошую защиту от износа и коррозии. Также можно использовать специальные автомобильные смазки, предназначенные для шаровых соединений. Важно следовать рекомендациям производителя автомобиля и выбирать смазку, соответствующую условиям эксплуатации.
Советы
СОВЕТ №1
Перед началом работы обязательно ознакомьтесь с инструкцией по ремонту и замену шаровой опоры для вашего автомобиля. Это поможет вам понять, какие инструменты и материалы понадобятся, а также избежать ошибок в процессе восстановления.
СОВЕТ №2
Убедитесь, что у вас есть все необходимые инструменты, такие как домкрат, ключи, отвертки и смазка. Наличие всего необходимого под рукой значительно упростит процесс и сэкономит время.
СОВЕТ №3
При снятии старой шаровой опоры будьте осторожны и следите за тем, чтобы не повредить другие детали подвески. Используйте подходящие приспособления для снятия, чтобы избежать лишних затрат на замену поврежденных компонентов.
СОВЕТ №4
После установки новой шаровой опоры обязательно проведите проверку и регулировку углов установки колес. Это поможет избежать неравномерного износа шин и улучшит управляемость автомобиля.
